高精度平行梁式张力称重传感结构

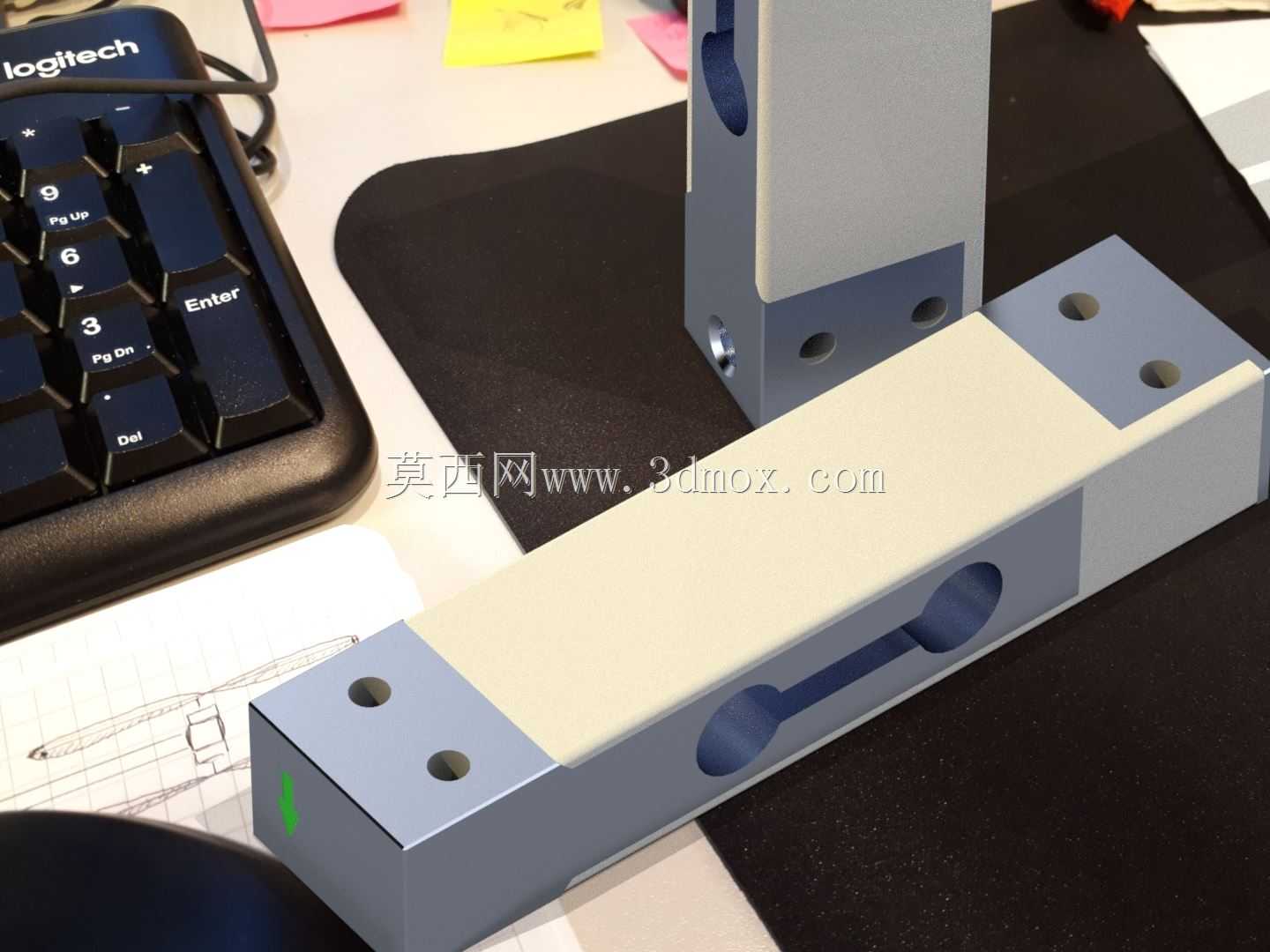

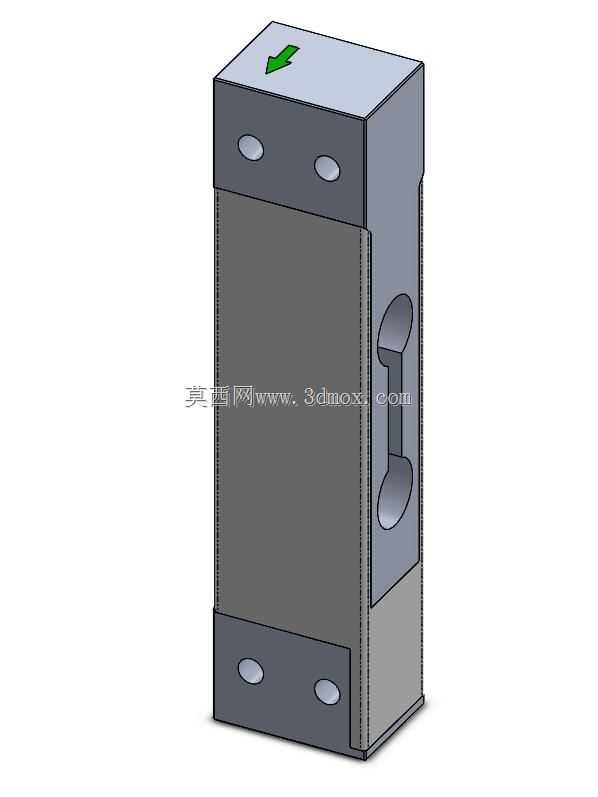

　　这款平行梁式张力传感结构，核心应用在小量程高精度力值检测场景，常见于小型电子台秤、包装线在线检重工位、3C产品压装力监测、纺织线材张力闭环控制这类对力值采集精度要求较高的工业现场，区别于大吨位的柱式、S型拉压传感器，这类平行梁结构的量程普遍覆盖百克级到几十公斤级，适配小载荷下的精准测量需求。从结构设计逻辑来看，整体采用长方体梁式主体，上下两端的安装端做了等厚的安装法兰设计，每个法兰端预留两个对称的沉头安装孔，安装时可以通过螺栓直接固定在设备安装基座上，上端承载面直接承接被测载荷，安装边界清晰，不需要额外设计复杂的转接工装，常规安装面平面度控制在0.1mm以内即可保证测量精度不受安装应力影响。梁体中间的弹性变形区做了局部减薄处理，

　　侧面预留的应变片粘贴位做了平整加工，能够保证应变片贴合后形变传递均匀，不会因为局部应力集中导致测量线性度超差，侧面的镂空结构一方面是为了调整弹性梁的刚度，让额定载荷下的形变量控制在应变片最佳工作区间，另一方面也能减少横向偏载带来的测量误差，当载荷出现小角度偏移时，对称的梁体结构可以抵消部分侧向力干扰。从实际使用的角度出发，这类传感器的核心功能是将被测的拉力、压力载荷线性转换为可采集的电信号，配合变送模块可以直接接入设备的PLC或者采集系统，实现力值的实时显示、超限报警、闭环控制。在做三维结构设计时，需要重点关注安装孔的位置度公差，两端安装孔的同轴度、对称度需要控制在0.05mm以内，否则安装后会给弹性梁施加预紧应力，

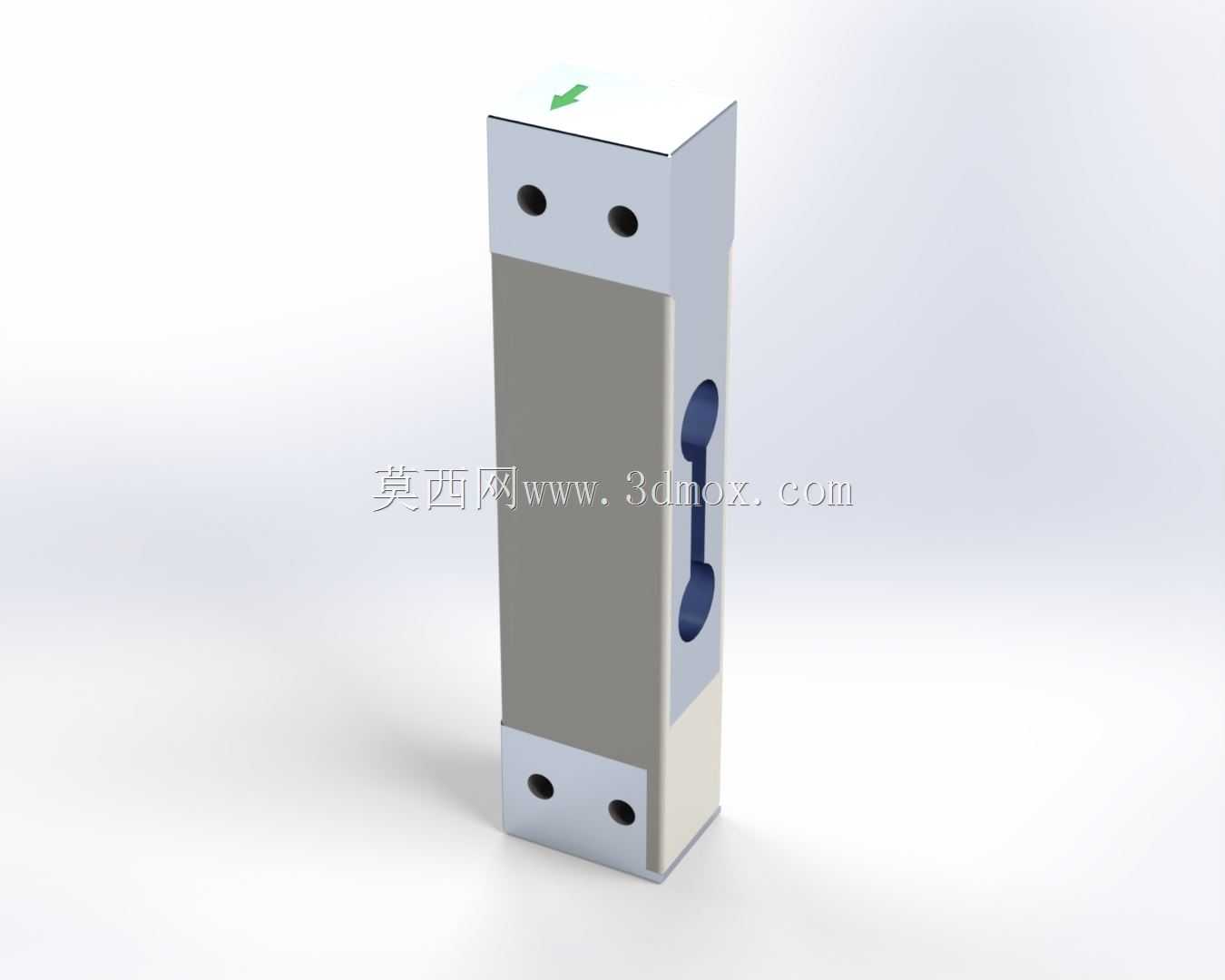

　　导致零点漂移变大，甚至直接超出传感器的校准量程。弹性变形区的壁厚尺寸公差需要严格控制在±0.02mm，壁厚的细微偏差都会直接影响传感器的灵敏度和额定载荷，批量生产时需要通过加工工艺保证尺寸一致性，减少后续校准的工作量。梁体的边角位置都做了小倒角处理，避免安装和使用过程中出现应力集中导致的梁体疲劳损坏，同时也能避免尖锐边角划伤操作人员或者配套线材。上端承载面的箭头标识用于指示载荷的最佳施力方向，安装时需要保证被测力的作用方向和箭头方向保持一致，偏载角度超过3度就会带来明显的测量误差，这也是结构设计时特意增加方向标识的原因，避免现场安装人员装反或者装偏。在配套设备设计时，传感器周边需要预留至少5mm的操作空间，方便后续校准和维护，

　　安装螺栓的预紧力需要控制在合理区间，预紧力过大会压坏安装端面，预紧力不足则会在设备运行过程中出现松动，导致测量值跳变。这类结构的传感器因为整体尺寸紧凑，安装方式简单，在轻工制造、实验室检测设备、小型自动化装配线上的应用占比很高，相比其他结构的力传感器，平行梁结构的抗偏载能力更强，长期使用的蠕变更小，适合固定工位下的长期稳定力值监测。建模过程中需要还原弹性梁的形变特征区域，不能随意更改变形区的截面形状，否则会导致结构仿真结果和实际产品的力学特性出现偏差，给后续的实物加工带来不必要的迭代成本。
