石墨烯碳纳米管杂化拓扑微结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:358423
  • 石墨烯碳纳米管杂化拓扑微结构设计
  • 石墨烯碳纳米管杂化拓扑微结构设计
  • 石墨烯碳纳米管杂化拓扑微结构设计
  • 石墨烯碳纳米管杂化拓扑微结构设计
  • 石墨烯碳纳米管杂化拓扑微结构设计
  • 石墨烯碳纳米管杂化拓扑微结构设计
  • 石墨烯碳纳米管杂化拓扑微结构设计
  • 石墨烯碳纳米管杂化拓扑微结构设计
  • 石墨烯碳纳米管杂化拓扑微结构设计
  • 石墨烯碳纳米管杂化拓扑微结构设计
  • 石墨烯碳纳米管杂化拓扑微结构设计

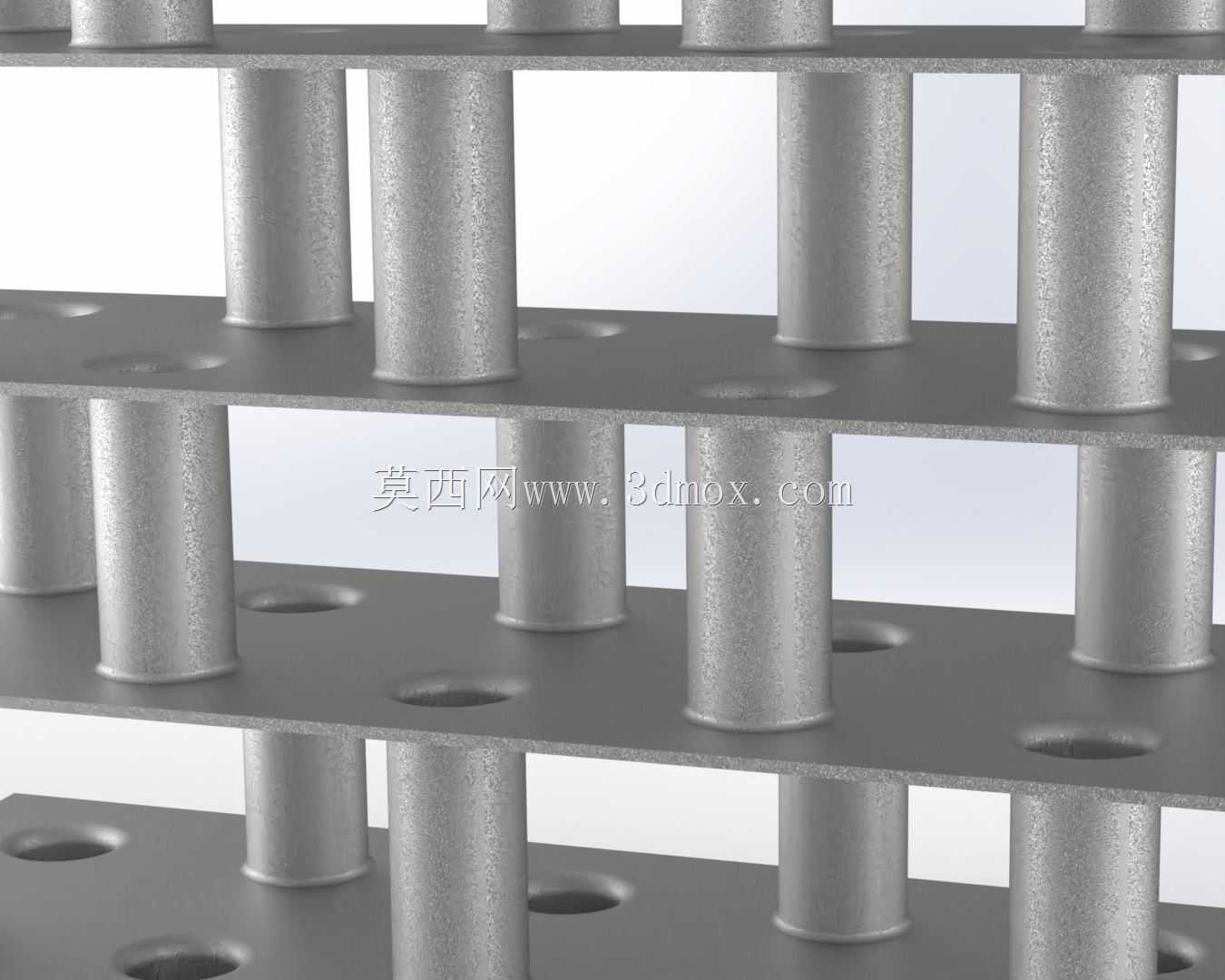

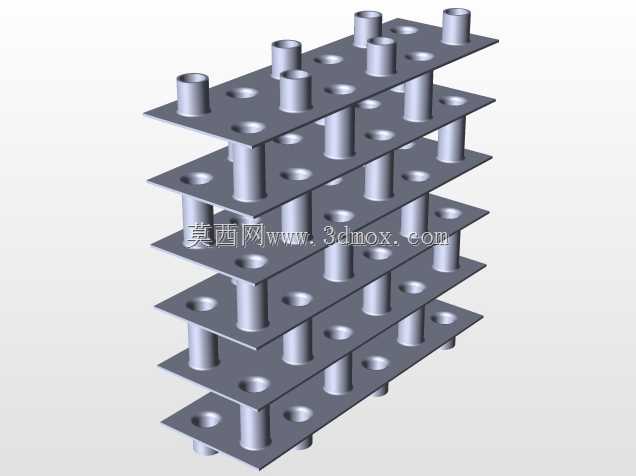

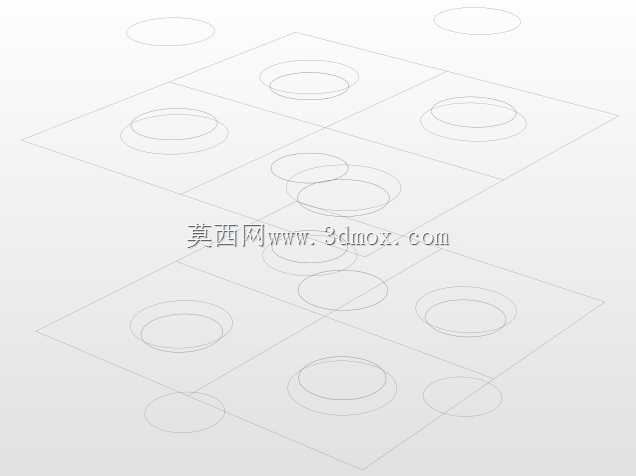

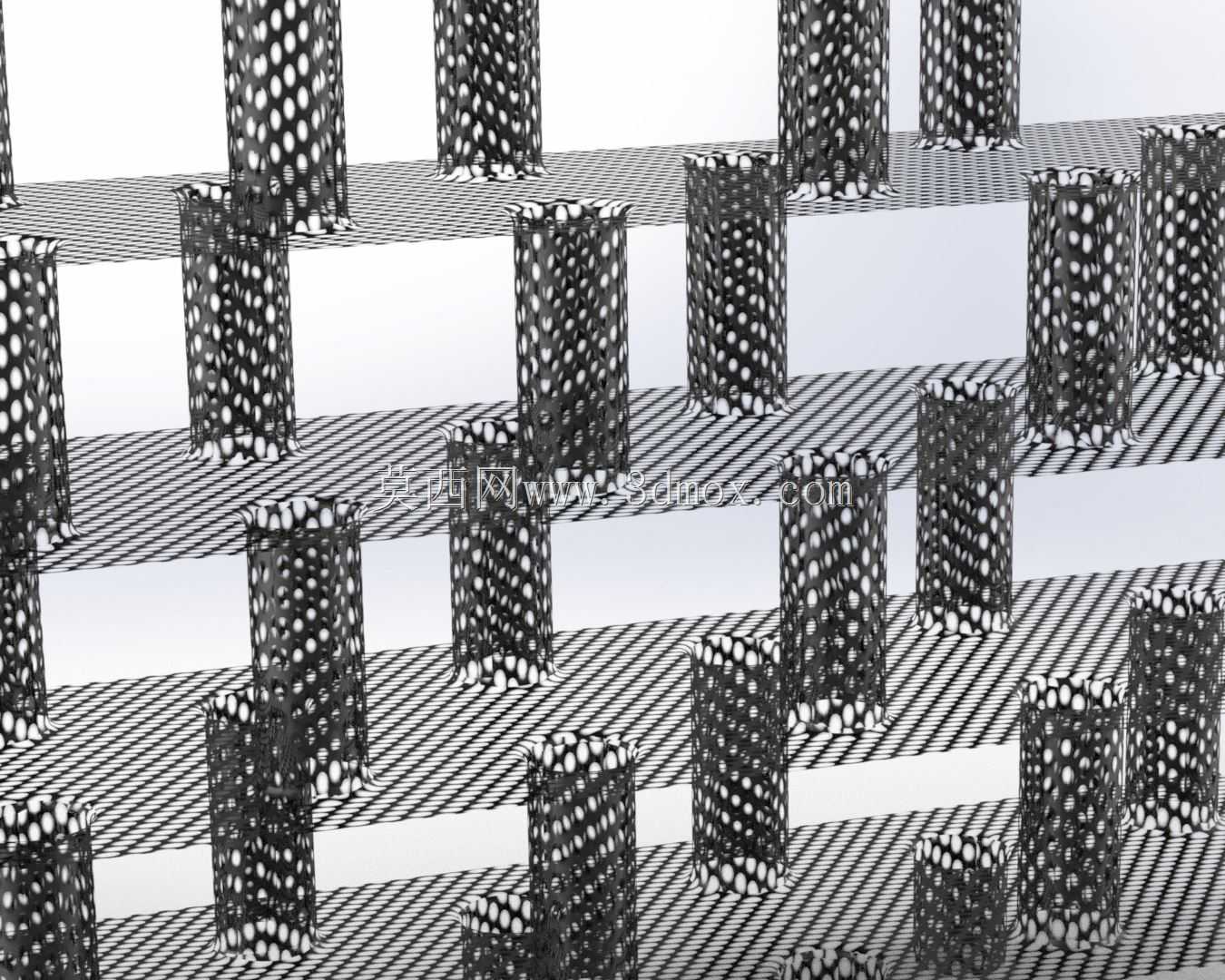

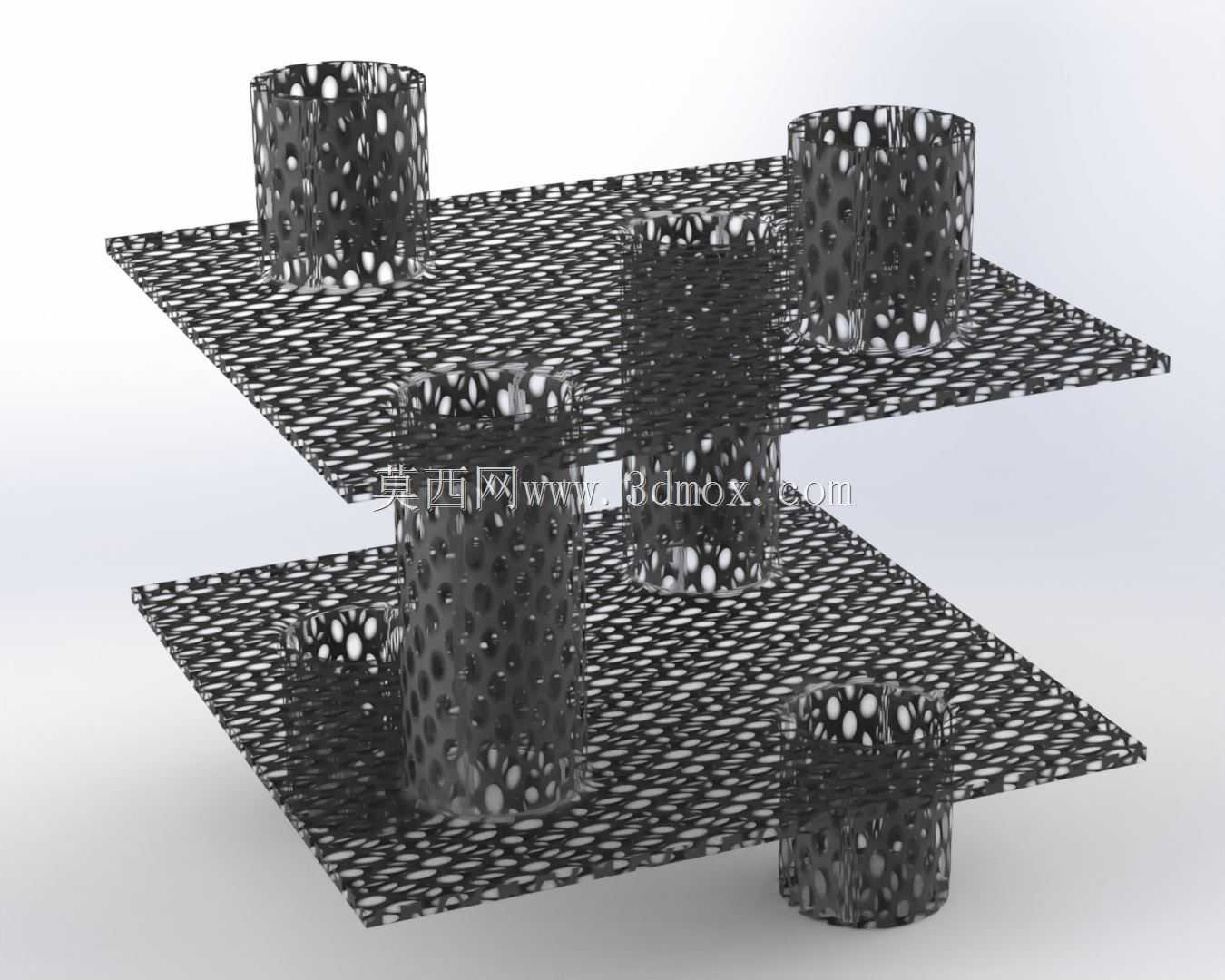

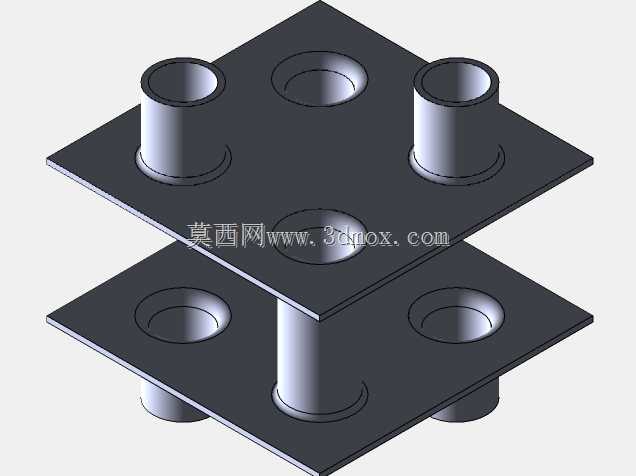

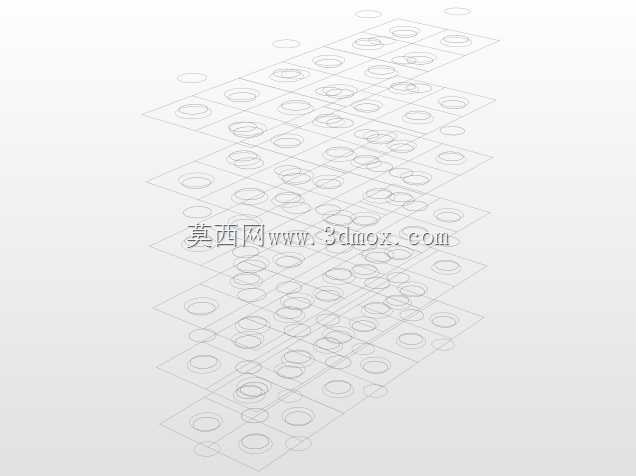

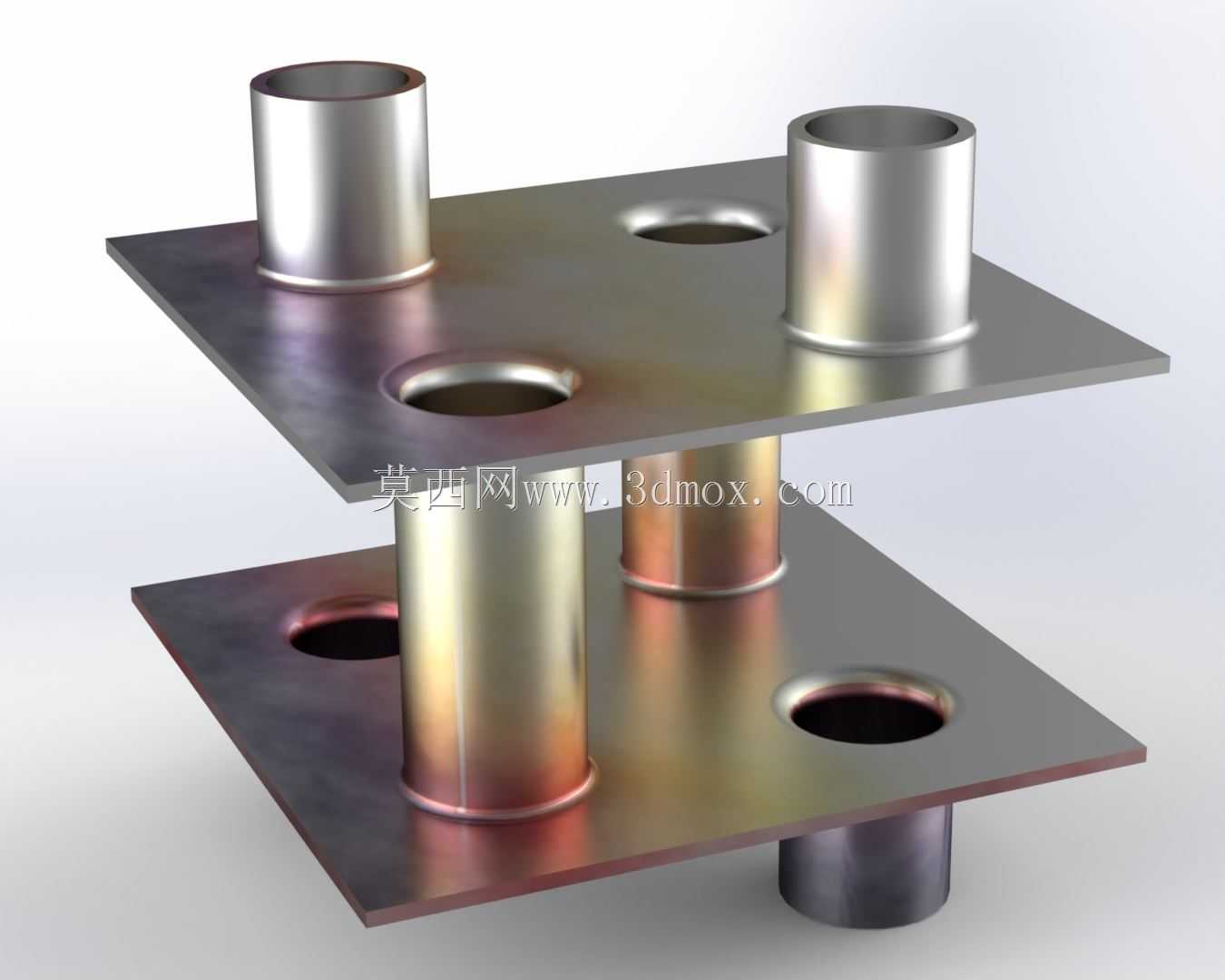

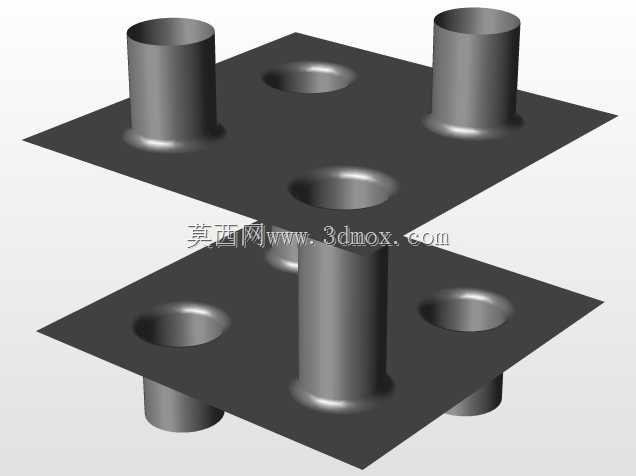

  这类微纳尺度的杂化拓扑结构,最早是面向高性能复合材料增强相、微纳电子器件散热基底以及柔性传感功能层的实际需求开发的,在做结构设计的时候,首先要平衡的是轴向承载能力与面内导电导热性能的匹配关系,不能单纯追求某一项参数的极值而忽略实际工况下的耦合受力场景。从结构构型来看,垂直排布的碳纳米管阵列与平面石墨烯基底形成一体化的共价连接拓扑,避免了传统两相复合材料界面结合力弱、载荷传递效率低的问题,在承受轴向压载的时候,碳纳米管柱体可以将载荷均匀分散到整片石墨烯基底上,不会出现局部应力集中导致的柱体倒伏、界面脱粘问题。做三维建模的时候,首先要确定碳纳米管柱体的排布间距,这个参数直接决定了整体结构的孔隙率,面向复合材料增强场景时,孔隙率需要匹配基体树脂的浸润流速,保证树脂可以充分填充到柱体间隙与石墨烯表面的微结构中,不会残留封闭气孔影响最终复合材料的层间剪切强度;如果是面向散热场景,排布间距则要兼顾对流换热的通道尺寸,保证冷却介质可以在柱体间形成稳定的湍流边界层,提升换热效率。碳纳米管柱体本身的管壁层数、直径一致性是建模时需要重点控制的参数,实际加工中通过化学气相沉积生长的碳纳米管会存在一定的直径公差,建模时需要在柱体表面还原真实的多孔网状管壁特征,不能将柱体简化为光滑实心圆柱,否则后续做有限元力学仿真、导热仿真的时候,得到的参数会和实际测试值存在超过30%的偏差,完全失去工程参考价值。石墨烯基底的建模不能采用理想无缺陷的二维平面,

  要还原实际制备过程中产生的微纳级褶皱、以及碳纳米管生长位置的局部凸起特征,这些微结构一方面可以提升与基体材料的机械啮合力,另一方面可以增加电子、声子的传输路径,降低界面接触电阻与热阻。在确定安装边界的时候,这类微结构通常是生长在硅片、铜箔或者聚酰亚胺柔性基底上,建模时需要预留出基底与功能层的结合界面厚度,考虑不同基底材料热膨胀系数不匹配带来的热应力影响,避免在温度循环工况下出现结构层翘曲、柱体根部断裂的问题。从功能特性来看,这种杂化拓扑结构相比纯石墨烯膜或者纯碳纳米管阵列,在厚度方向的导热率可以提升一个数量级,同时面内保持石墨烯本身的高导电特性,在柔性压力传感器场景下,垂直碳纳米管柱体可以作为稳定的导电通路,

  在受到法向压力时柱体发生弹性弯曲,接触电阻随压力变化呈现稳定的线性响应,不会出现传统柔性传感器常见的响应滞后、循环稳定性差的问题。做结构优化的时候,需要调整碳纳米管柱体的长径比,长径比过大会导致柱体抗倒伏能力下降,在复合材料制备的树脂浸润环节容易被流体冲倒,破坏整体排布的均匀性;长径比过小则会导致厚度方向的通路长度不足,无法发挥垂直结构的性能优势。建模过程中还要考虑不同排布方式的影响,比如正三角形排布、正方形排布、错位排布对整体结构各向同性的影响,面向各向同性散热需求的场景要选择正三角形排布,保证平面内各个方向的导热性能一致;面向定向导流的场景则可以调整为长方形排布,预留出定向的流体通道。在做结构力学仿真验证的时候,

  要重点关注碳纳米管与石墨烯连接位置的应力分布,这个位置是整个结构的应力集中点,实际制备中可以通过调整生长工艺增加连接位置的共价键密度,建模时可以通过局部增加网格密度的方式,精准还原这个位置的受力特征,避免仿真时出现应力奇异导致计算不收敛的问题。这类结构的三维模型不能只做外观展示,所有的结构参数都要对应实际可制备的工艺窗口,比如碳纳米管的最小直径不能小于当前化学气相沉积工艺的极限加工尺寸,柱体的最大高度要匹配生长过程中的催化剂活性时间,不能设计出现有工艺完全无法实现的构型,否则模型就失去了工程应用价值。在面向复合材料增强场景应用时,还要考虑结构与基体材料的模量匹配,碳纳米管和石墨烯的模量远高于树脂基体,通过拓扑结构的设计可以在两相之间形成模量梯度,减少载荷传递过程中的应力突变,提升复合材料的整体抗冲击性能。
