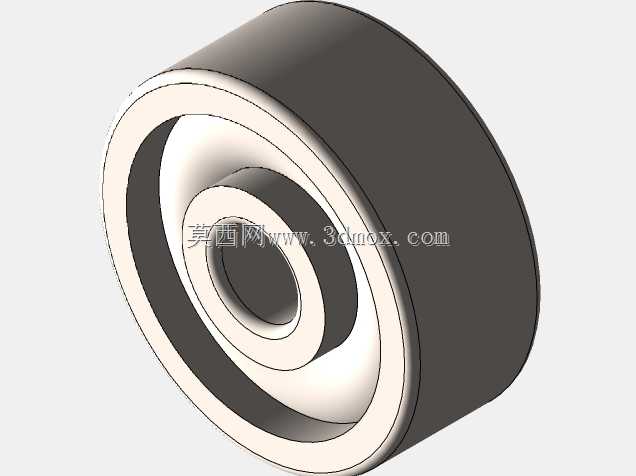

NSK微型深沟球轴承600系列参数化结构

　　做小型精密传动结构设计的工程师，大多绕不开微型深沟球轴承的选型与适配，600系列作为NSK微型轴承里应用覆盖极广的品类，常出现在各类对安装空间、回转精度有严苛要求的设备点位上。日常做方案时，不少新手容易忽略这类微型轴承的安装边界约束，要么留的径向间隙不足导致运转卡滞，要么轴向预紧量给得过大，提前磨损失效，这套参数化的结构模型，刚好能帮设计人员在方案阶段就把配合尺寸、安装空间的校核做扎实。

　　从实际应用场景来看，这类微型轴承的适配场景非常分散，小到手持检测仪器的转轴支撑、办公自动化设备的走纸辊两端定位，大到精密伺服电机的输出端前置支撑、医疗检验设备的样本转盘回转点位，甚至是小型无人机的舵机转动副、3D打印机的送料辊支撑位，都能见到600系列微型轴承的身影。它的核心功能是在极小的安装空间内，为回转类零件提供低摩擦阻力的径向支撑，同时可承受一定比例的轴向载荷，相比同内径的滑动轴承结构，它的回转精度更高、启动摩擦力矩更小，长时间运转的磨损量更可控，适合需要长期维持回转精度的轻载传动场景。

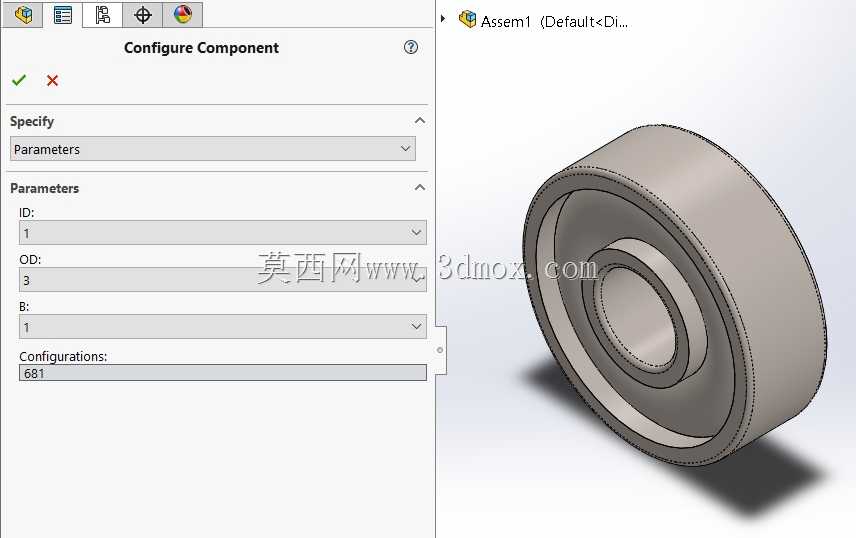

　　从设计思路上看，这套结构采用了设计表驱动的参数化配置逻辑，把600系列不同代号对应的内圈内径、外圈外径、轴承宽度、滚珠直径、滚珠数量、保持架尺寸都做了关联配置，设计人员调用时只需选定对应的轴承代号，模型就能自动生成对应尺寸的完整结构，不用反复查样本手动改尺寸，能大幅减少建模阶段的重复劳动。结构上采用典型的深沟球轴承构型，内圈与轴采用基孔制过渡配合，外圈与安装座孔采用基轴制间隙配合，滚道的曲率半径与滚珠直径的匹配经过优化，既保证滚珠在滚道内的顺畅滚动，又能控制径向游隙在合理区间，避免运转过程中出现窜动。

　　做安装边界设计时需要特别注意，这类微型轴承的轴向定位不能采用过盈量大的压装结构，通常是用孔用挡圈或者轴用挡圈做轴向限位，压装时要通过专用套筒均匀施力在内圈或外圈端面，不能通过滚动体传递压装力，否则很容易造成滚道压伤、滚珠变形，直接导致轴承报废。模型里还原了轴承的密封结构细节，双侧带密封圈的构型可以阻挡外界粉尘、微小碎屑进入滚道内部，同时锁住内部的润滑脂，适合在没有额外密封防护的开式传动点位使用，能大幅降低后期的维护频次。

　　不少工程师做小型设备结构时，容易把微型轴承的载荷能力估算过高，实际上600系列属于轻载轴承，适合传递小扭矩、低载荷的回转运动，如果用在有冲击载荷或者重载的点位，很容易出现早期疲劳剥落，选型时除了核对尺寸参数，还要结合实际工况的转速、载荷大小、预期寿命做校核，这套参数化模型可以直接导入装配体做干涉检查，提前验证安装位的台阶高度、倒角尺寸是否符合轴承的安装要求，避免加工完成后出现装配干涉的问题。另外模型里的保持架结构采用浪形冲压保持架，是微型轴承里最常用的保持架构型，重量轻、转动惯量小，适合高转速的轻载应用场景，不会因为保持架的离心力过大影响高速运转的稳定性。
