uAvionix-ping20Si航空信号转发设备结构

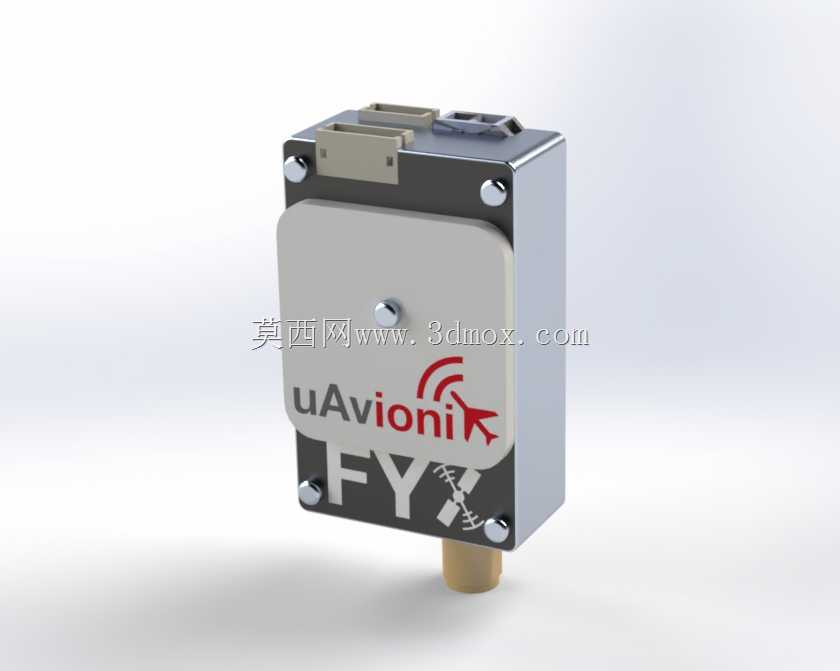

　　在通航无人机、轻型运动类航空器的机载电子系统集成场景中，这类紧凑型信号转发设备是实现空管态势感知的核心射频单元，主要承担机载ADS-B信号的接收、解析与转发功能，让地面空管系统、周边空域的其他载具能够实时获取自身位置、高度、航向等飞行状态信息，是低空空域协同运行不可或缺的机载硬件。从结构设计逻辑来看，该设备采用金属壳体拼接的封装形式，主体腔体由铣削加工的铝合金型材构成，兼顾结构强度与电磁屏蔽性能，能够在机载复杂电磁环境下避免内部射频电路受到外界信号干扰，同时也能减少自身射频信号向外的不必要杂散辐射。壳体正面的标识面板采用非金属材质嵌装设计，既预留了品牌标识的展示区域，也不会对底部射频天线的信号收发造成遮挡，

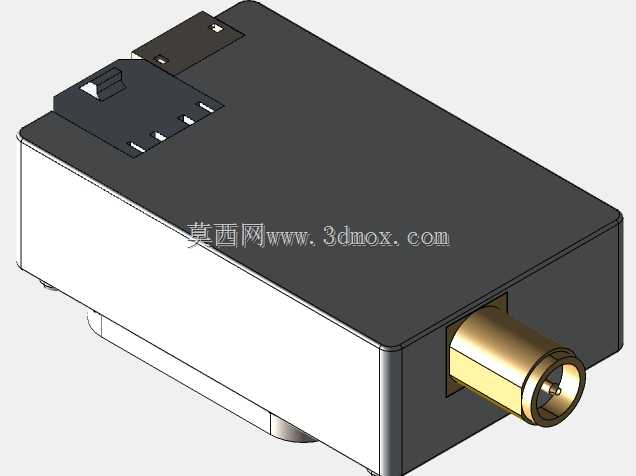

　　面板通过四角的精密螺丝与主体腔体固定，装配间隙控制在毫米级，能够满足机载场景下的振动、冲击工况使用要求。设备顶部预留的两组板对板连接器接口，是与飞控系统、机载电源模块进行电气连接的界面，接口的安装位置与突出高度经过严格校核，既保证连接器插合后的锁紧可靠性，也不会超出设备整体安装轮廓，避免在机载设备舱紧凑布局下与周边其他模块产生干涉。底部伸出的同轴射频接头，是外接天线或者内置天线的馈电连接端，接头的伸出长度适配常规机载设备安装板的开孔尺寸，能够直接穿过安装面板与天线馈线对接，不需要额外增加转接头件，减少射频链路的信号损耗。从安装边界来看，该设备整体为方正的小型化模块结构，边角做了小圆弧过渡处理，没有尖锐突出结构，

　　既方便在设备舱内进行贴装固定，也能避免安装过程中划伤操作人员、割损周边线缆。壳体侧面的固定孔位采用对称布局，支持螺丝直接固定或者配套减震支架安装两种方式，能够适配不同量级载具的振动环境，在小型多旋翼无人机上可以直接贴装在机身中心板区域，在固定翼轻型飞机上则可以通过减震架固定在航电舱内，抵消发动机运行带来的高频振动。在功能实现层面，该设备集成了射频接收前端、信号处理电路、数据输出接口三个核心部分，结构设计上为不同功能模块做了独立的腔室分隔，避免数字电路部分的高频噪声串入射频接收链路，影响信号接收灵敏度。设备的整体散热依靠金属壳体的自然传导，没有额外设置散热风扇等活动部件，大幅提升了长期运行的可靠性，适配机载设备长航时工作的使用需求，

　　不需要定期对散热部件进行维护。在进行三维建模还原的过程中，需要重点关注各接口的相对位置尺寸、壳体拼接的配合公差、固定孔位的坐标参数，这些尺寸直接决定了该模型能否直接用于航电系统的安装布局仿真，在实际设备选型阶段，结构工程师可以直接调用该模型进行设备舱的布局干涉检查，提前预判安装过程中可能出现的空间冲突问题，减少物理样机试制阶段的反复修改成本。对于从事小型航空器航电集成的工程师来说，这类紧凑型转发模块的结构参考价值很高，其小体积、高集成度的封装思路，也可以为其他机载射频模块的结构设计提供参考，比如在设计机载数传、北斗定位模块的时候，可以借鉴其金属屏蔽腔体、接口布局、安装固定的设计逻辑，在有限的机载空间内兼顾电磁兼容性能、安装便利性与运行可靠性。
