德州仪器IWR1443BOOST雷达评估板结构

项目分类:3D模型 发布时间:2021-09-27 ID:295582
  • 德州仪器IWR1443BOOST雷达评估板结构
  • 德州仪器IWR1443BOOST雷达评估板结构
  • 德州仪器IWR1443BOOST雷达评估板结构
  • 德州仪器IWR1443BOOST雷达评估板结构

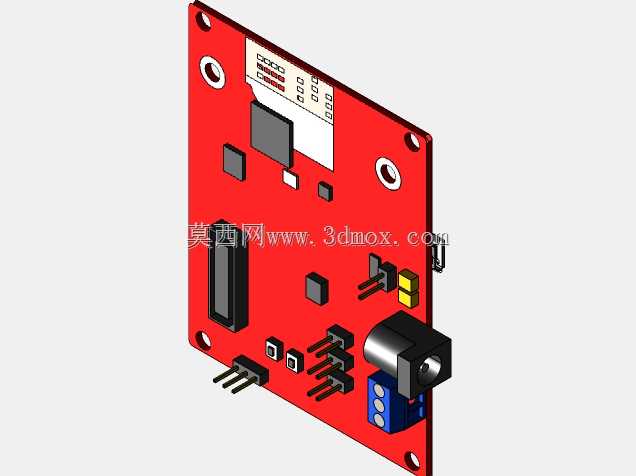

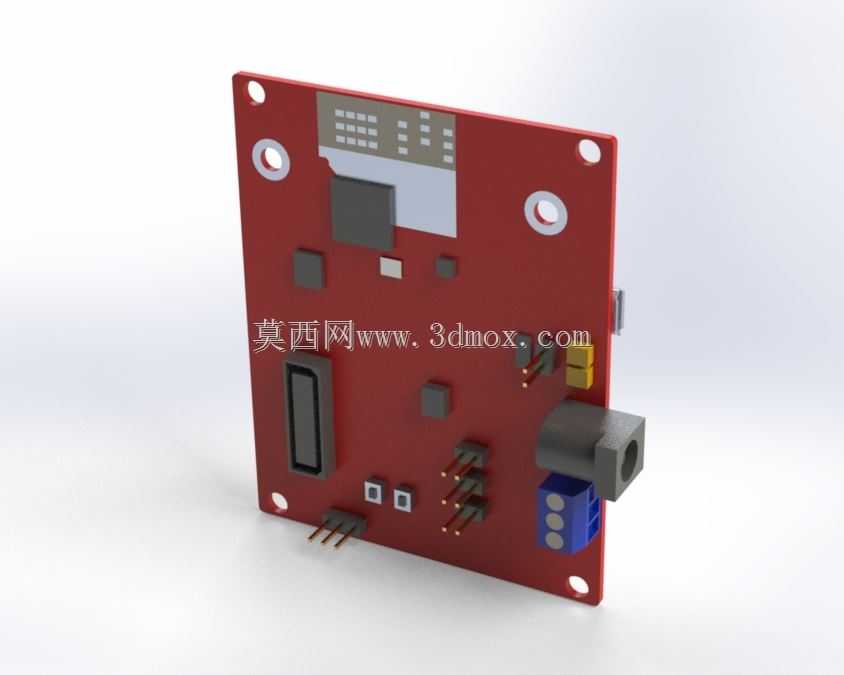

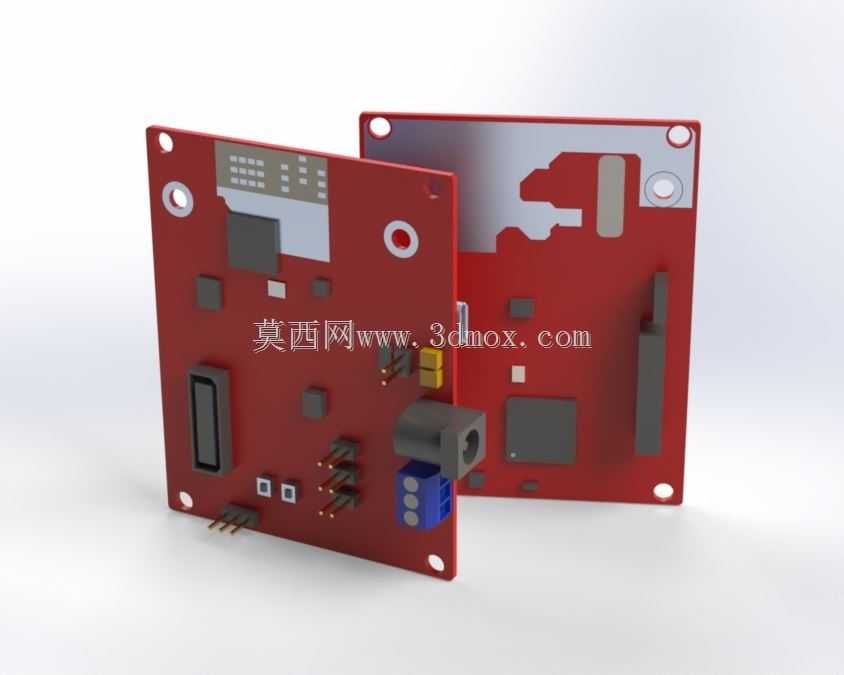

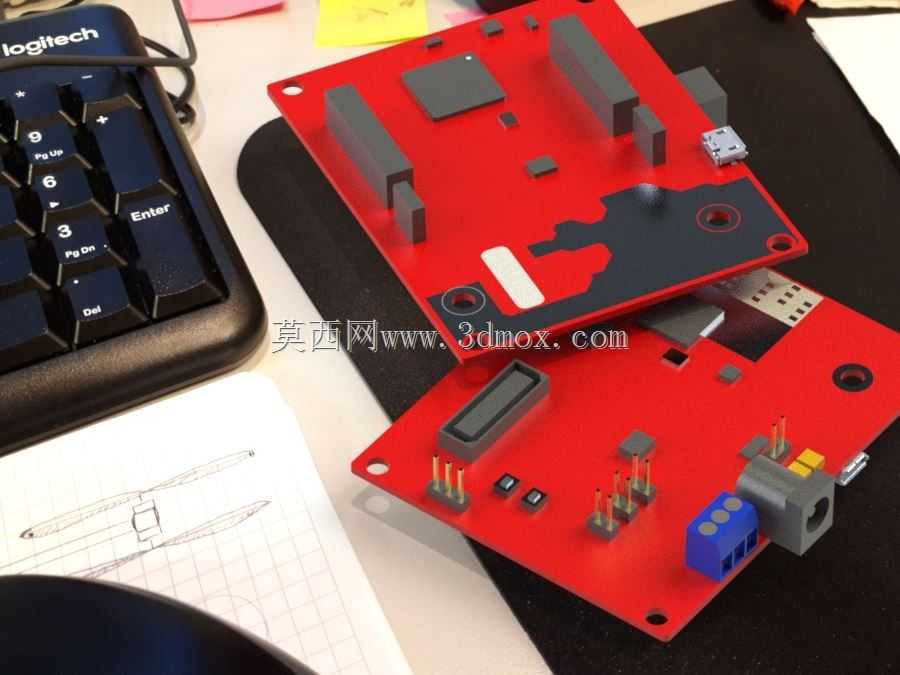

这款毫米波雷达评估模块的结构设计,完全围绕短距毫米波感知场景的开发验证需求展开,日常多被用于车载舱内人员存在检测、工业区域近距离障碍物感知、智能家居非接触式手势交互、安防区域周界入侵探测等场景的前期方案验证,能帮助研发团队快速完成射频性能调试、天线方向图校准、感知算法实装测试,省去从零搭建射频硬件平台的冗余流程。从结构设计逻辑来看,整块板卡采用标准矩形PCB作为承载基底,四个角位预留了统一规格的金属化安装孔,孔位间距完全匹配通用电子测试工装、桌面开发平台的固定孔位标准,安装时可直接通过铜柱或M3规格螺丝完成固定,无需额外定制转接支架,板卡边缘做了圆弧倒角处理,避免装配调试过程中板边毛刺划伤操作人员或损坏周边连接线材。板载元件的布局充分考虑了射频信号完整性与调试操作的便利性:射频前端相关电路集中布置在板卡一侧,远离板载接口与电源模块,减少数字信号、电源纹波对毫米波射频信号的干扰;MICRO USB接口布置在板卡侧边靠下位置,插拔调试时不会遮挡板上的状态指示灯与拨码开关,接口周边做了局部铺铜加固,反复插拔也不会出现焊盘脱落的问题;排针接口采用统一间距的直插式设计,可直接对接通用杜邦线与扩展板卡,方便外接调试外设或自定义功能模块;板上的电源接口、状态指示灯、功能按键都布置在板卡边缘易操作的区域,调试过程中无需翻转板卡就能完成接线、状态查看、复位操作等动作。从安装边界来看,板卡整体厚度控制在常规PCB加表贴元件的总厚度范围内,所有表贴元件的高度都做了统一管控,最高的接口元件也未超出常规开发外壳的内部容纳尺寸,既可以直接裸露在测试平台上使用,也可以装入通用的塑料或金属防护外壳中,适配不同测试环境的防护需求。板卡上的定位孔不仅承担固定功能,也可作为结构设计的基准参考,在做整机集成时,可直接以孔位坐标作为基准对齐整机内部的安装位,减少结构适配的工作量。整个结构设计没有冗余的装饰性结构,所有结构特征都服务于调试便利性、信号稳定性与安装通用性,完全贴合工程开发阶段的实际使用需求,能帮助研发人员快速将毫米波雷达感知功能集成到自身的产品方案中,缩短整体项目的研发周期。
