NSK角接触球轴承三维结构设计

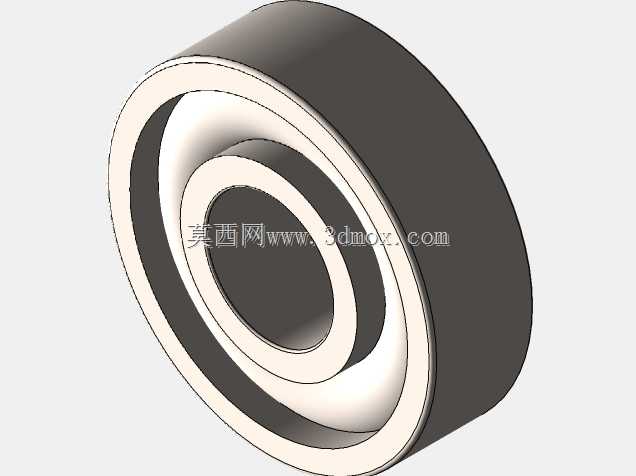

　　角接触球轴承是机械传动系统中承担复合载荷的核心回转支撑部件，这类NSK系列角接触球轴承可同时承受径向载荷与单向轴向载荷，接触角的设计让其在高速回转工况下仍能保持稳定的支撑精度，常被应用于机床主轴、精密传动箱、高速电机转子、泵类设备的回转支撑位，也会出现在汽车变速箱、工业机器人关节的传动链路中，承担回转过程中的载荷传递与径向、轴向限位作用。从结构设计逻辑来看，该类轴承的内圈、外圈滚道存在相对轴向偏移，滚动体采用钢球设计，配合保持架实现滚动体的均匀分隔，避免运转过程中滚动体之间的直接摩擦碰撞，降低运转阻力与温升。建模过程中需要严格匹配滚道曲率与接触角参数，确保滚动体与内外圈滚道的接触状态符合实际受力特性，

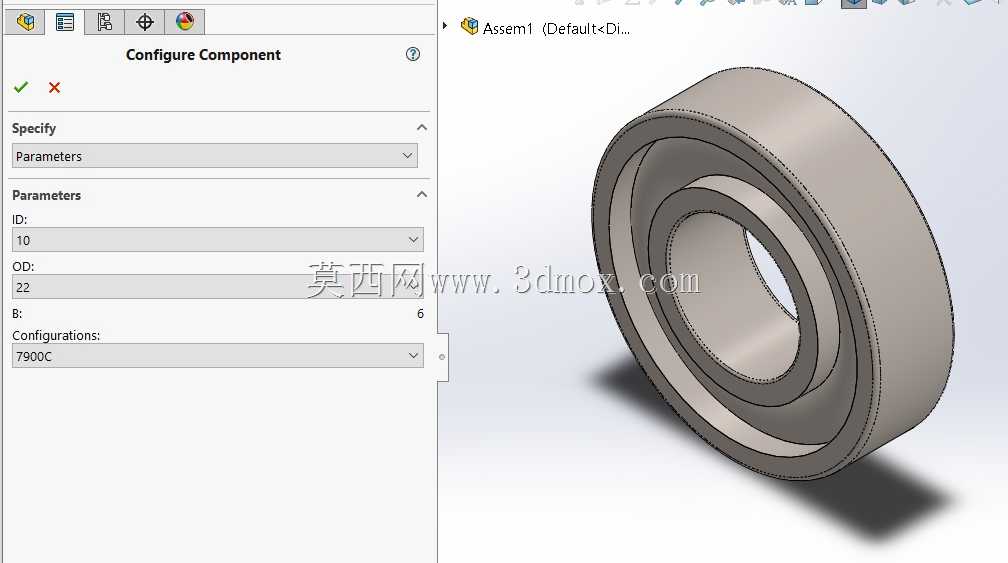

　　配置发布器的设计逻辑可以快速派生不同尺寸系列的同类型轴承，适配不同安装位的尺寸需求，减少重复建模的工作量。在实际设备选型与安装环节，这类轴承的安装边界需要严格匹配轴径与轴承座孔的公差配合，内圈与轴通常采用过盈或过渡配合，外圈与座孔根据载荷特性选择合适的配合公差，轴向预紧力的调整会直接影响轴承的运转精度与使用寿命，预紧量过大会导致运转温升过高、磨损加快，预紧量不足则会出现回转间隙过大、支撑刚性不足的问题。从结构细节来看，轴承的端面倒角、密封槽位（若带密封结构）、保持架的兜孔间隙都需要符合通用轴承的设计规范，建模时还原的装配关系可以直接用于设备的整机装配干涉检查，验证轴承安装位周边的轴肩高度、座孔挡边尺寸是否符合安装拆卸要求，

　　避免实际装配时出现轴承无法定位、拆卸工具无操作空间的问题。在高速运转工况下，这类轴承的接触角设计可以抵消轴向力带来的滚道偏移，相比深沟球轴承具备更强的轴向承载能力，成对安装的角接触球轴承还可以承受双向轴向载荷，满足正反方向的轴向限位需求，在精密主轴结构中常采用背对背、面对面或串联的配对安装方式，提升整体支撑刚性与回转精度。建模过程中对滚动体与滚道的接触位置做了精准还原，可直接用于后续的有限元受力分析，模拟不同载荷工况下轴承的接触应力分布，为设备的载荷校核提供基础模型支撑，也能帮助设计人员快速理解角接触球轴承的内部结构与装配关系，在做传动系统布局时快速调用匹配型号的轴承模型，缩短整机设计的周期。
