发动机连杆组件拆分结构三维设计

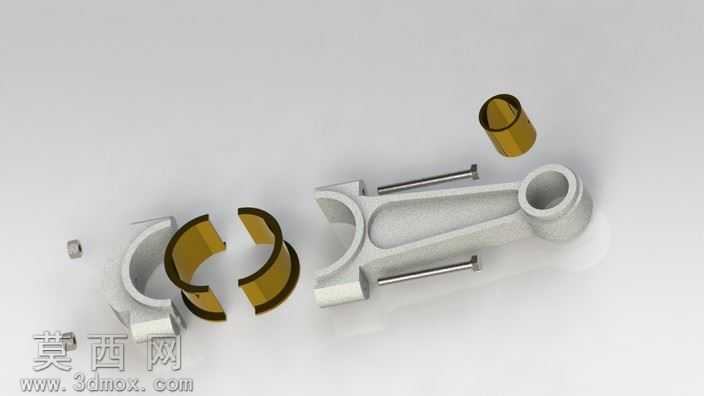

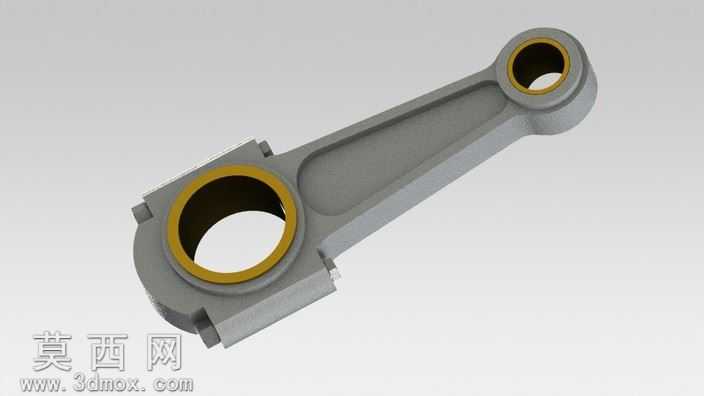

本作品为发动机连杆组件的三维建模设计成果，采用SolidWorks完成全参数化建模流程，建模阶段严格遵循机械设计规范，对连杆主体、轴瓦、衬套、连接螺栓等全部配套零件进行1:1等比例还原，保证各零件尺寸公差符合内燃机零部件的通用设计标准。建模过程中优先使用草图驱动特征的方式构建基础轮廓，连杆杆身采用工字形截面结构，通过放样凸台命令实现杆身从大头到小头的平滑过渡，既还原了真实连杆的轻量化结构特征，也保证了模型的参数可编辑性，方便后续根据不同排量发动机的参数需求调整尺寸。各拆分零件单独建模后完成虚拟装配，通过同轴心、重合、距离等标准配合约束还原真实的装配关系，同时添加了合理的爆炸视图效果，清晰展示各零件的装配位置与配合逻辑，方便使用者直观理解连杆组件的装配顺序与结构组成。渲染阶段采用工作室级光照环境，为不同零件赋予匹配真实材质的外观属性：连杆主体赋予哑光铸钢材质，调整表面粗糙度参数还原锻钢件的细微磨砂质感；轴瓦与衬套部分赋予铜合金材质，添加轻微的金属反光与表面镀层质感；连接螺栓赋予镀锌钢材材质，还原标准紧固件的亮面金属特征；背景采用浅灰色哑光地面，通过柔和的环境阴影突出各零件的轮廓细节，避免多余元素干扰结构展示。结构设计上完整还原了连杆的功能特征：大头采用分体式结构，配套轴瓦用于连接曲轴曲柄销，小头集成衬套用于连接活塞销，杆身的加强筋结构与过渡圆角均按照力学性能要求设计，既保证了模型的外观还原度，也可用于后续的虚拟装配验证、运动仿真分析、结构力学模拟等场景，能够为内燃机相关的教学演示、结构设计参考、3D打印验证提供精准的三维数字模型支撑。
