空客A320客机机身段框架结构设计

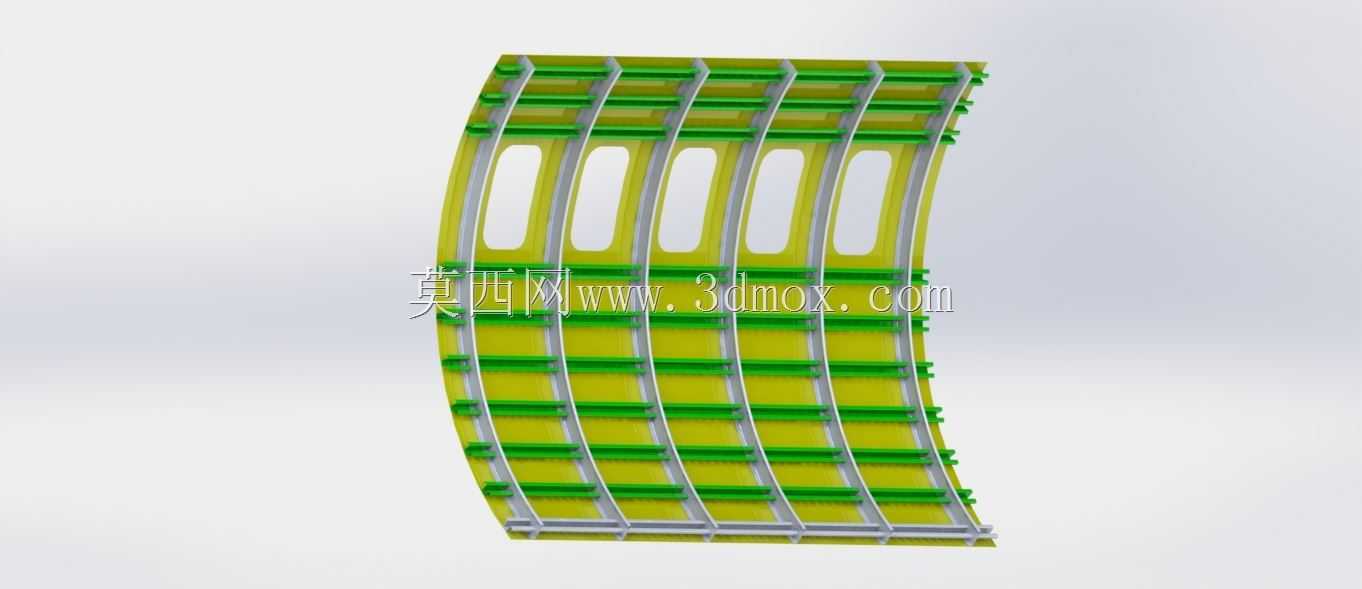

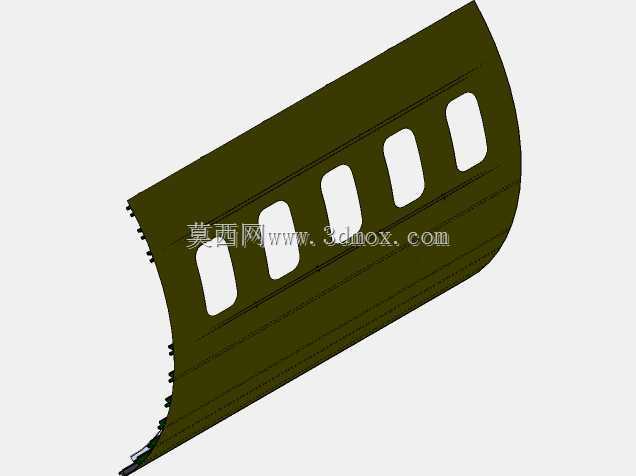

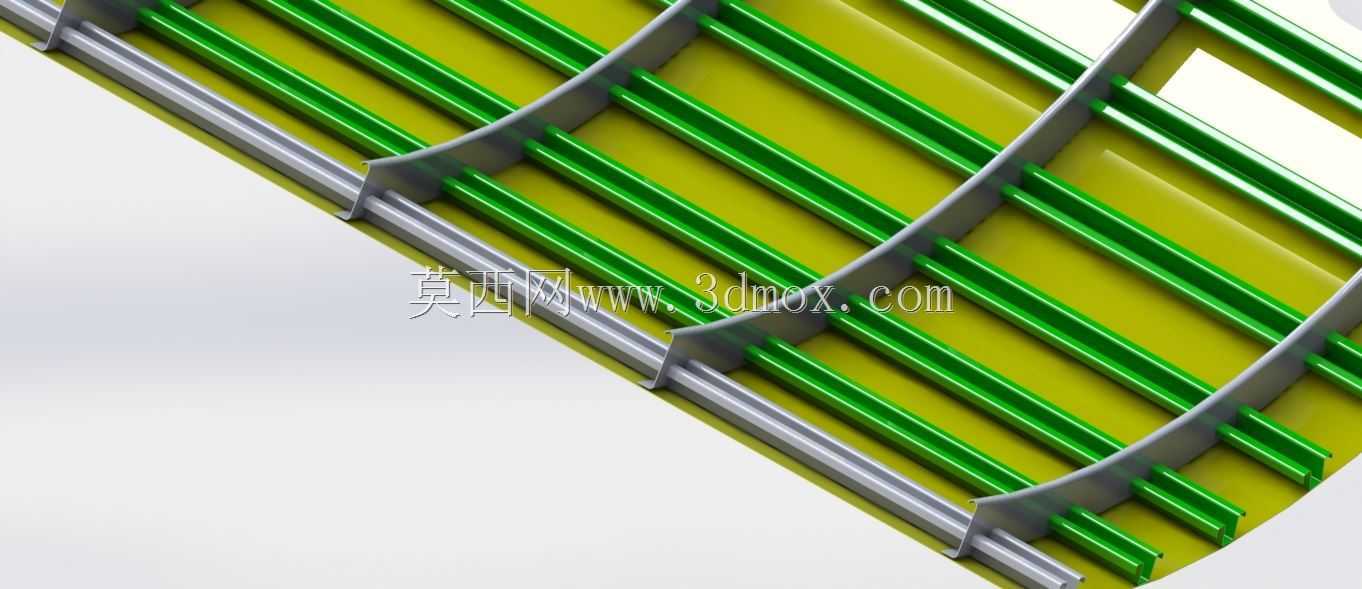

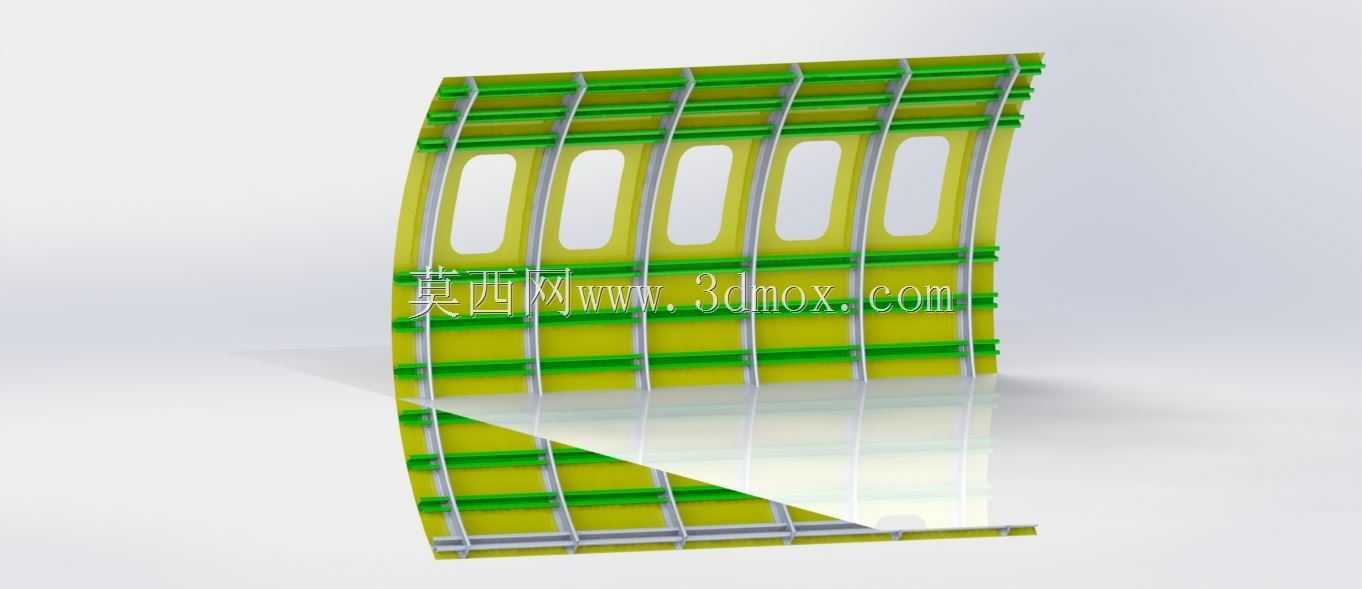

该结构对应民航窄体客机机身曲段的承力框架部分，主要应用于民用航空飞行器的机身装配、航空结构教学演示、机身维修模拟训练等场景，可作为新员工结构认知、装配工艺验证的具象参考载体，也能为机身改装方案的结构校核提供基础参照。从实际用途来看，该段结构承担机身蒙皮的载荷传递功能，将飞行过程中的气动载荷、舱内压差载荷均匀分散到纵向桁条与周向隔框上，避免局部应力集中导致的结构形变，同时为机身内部的线缆布设、内饰安装、管路固定提供预留的安装点位。设计思路上采用了典型的半硬壳式机身结构逻辑，周向布置的弧形隔框作为主要横向承力构件，保持机身的截面气动外形，纵向布置的桁条沿机身轴向延伸，与隔框采用交错连接的方式，既提升了整体结构的抗扭刚度，又尽可能降低了结构自重，符合航空结构轻量化与高可靠性的设计要求。结构上预留的多个椭圆形开口对应机身舷窗的安装位置，开口周边做了局部加强处理，通过加厚边框、增设加强筋的方式抵消开口带来的应力集中问题，避免压差载荷下开口边缘出现疲劳裂纹。绿色的纵向构件为长桁，与灰色的隔框形成网格状承力体系，蒙皮可贴合在该框架外侧，共同承受机身的弯曲、剪切与扭转载荷。安装边界方面，该段结构的两端预留有对接接头，可与相邻机身段的框板通过紧固件连接，对接面的形位公差需满足同轴度要求，保证拼接后机身整体的流线外形，隔框上的预留孔位对应内饰板、行李架、线缆夹的安装点位，点位间距符合民用客机内饰安装的通用规范，无需二次打孔即可完成标准内饰件的装配。结构的曲率半径匹配A320机身的截面尺寸，弧长对应单块机身壁板的维护拆装单元，可单独拆卸进行局部检修，无需拆解大面积机身结构，降低日常维护的工作量。
