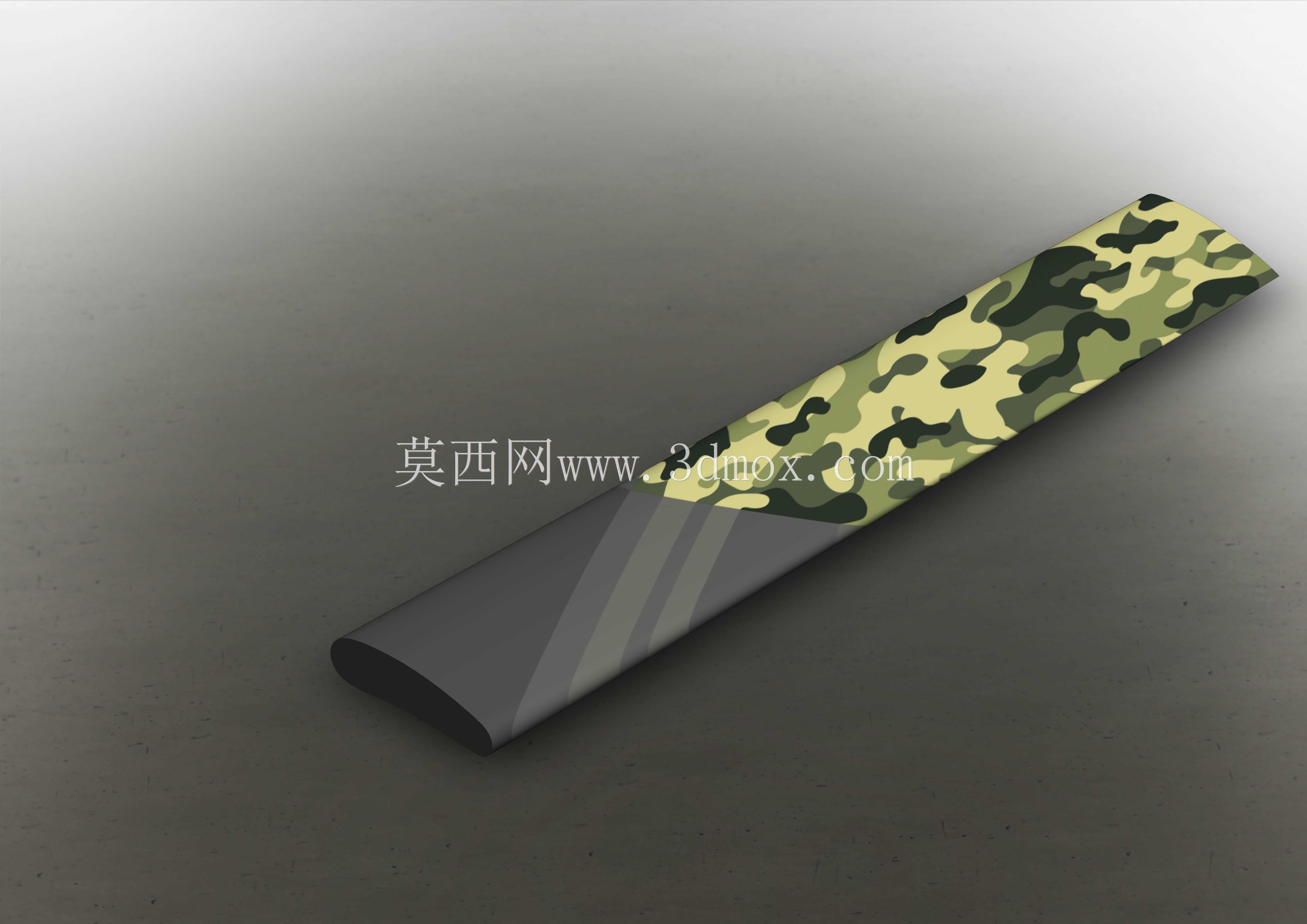

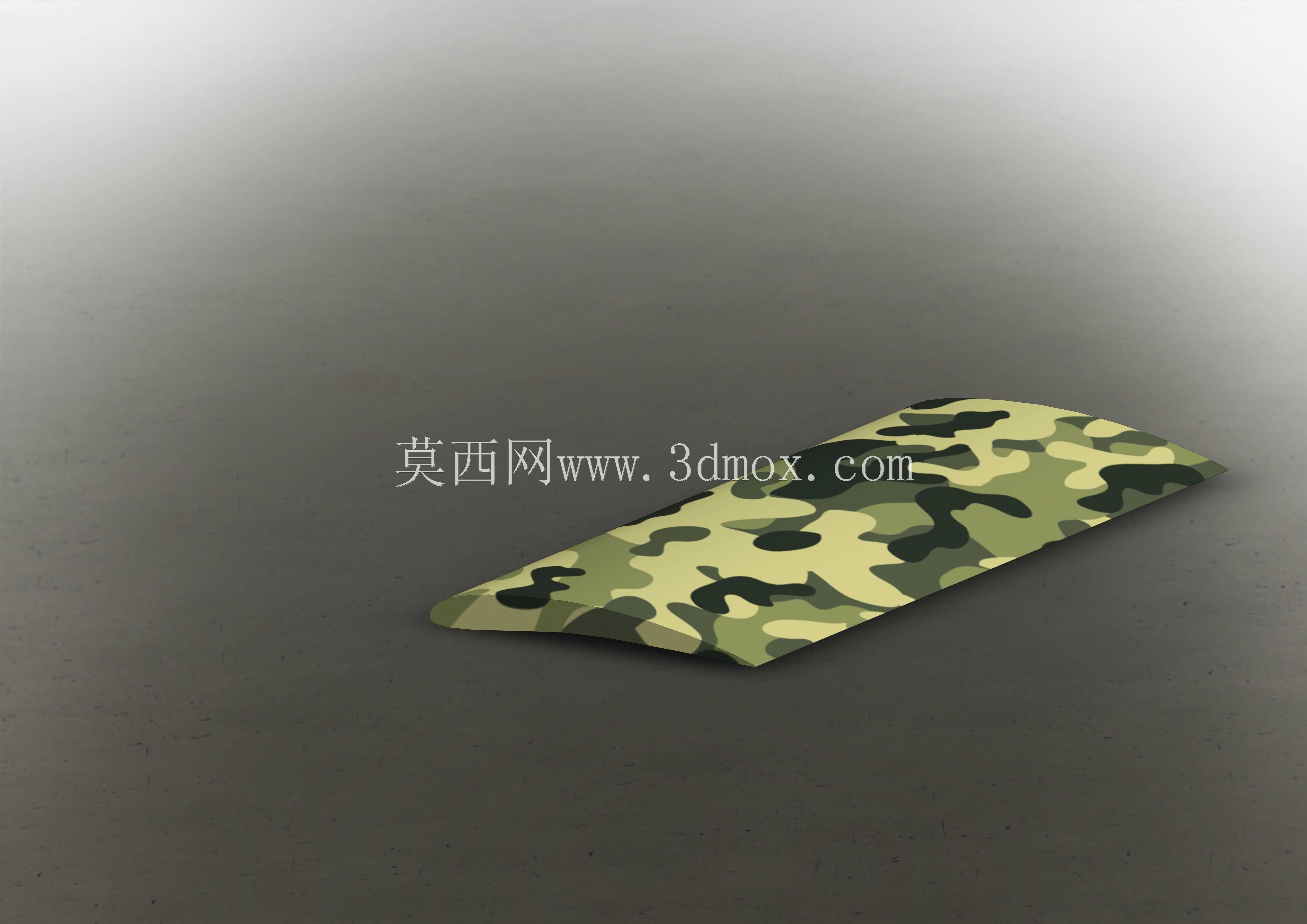

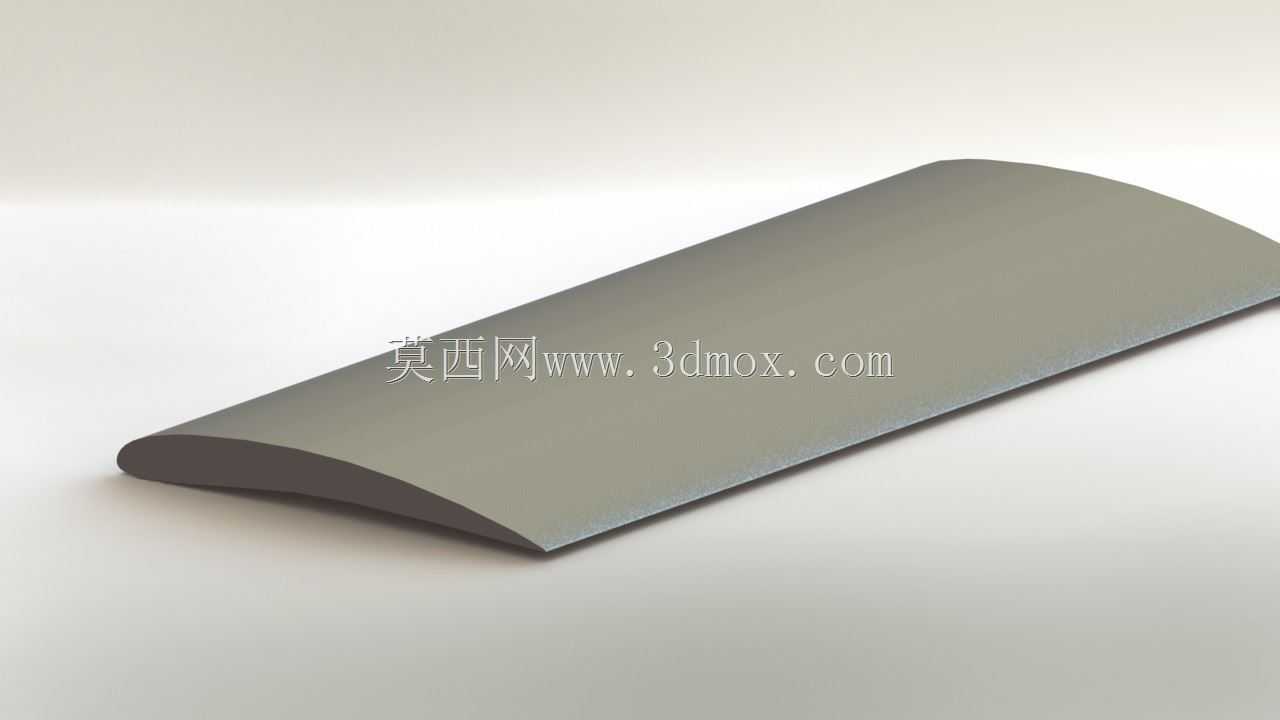

NACA6510低速翼型叶片结构三维数模

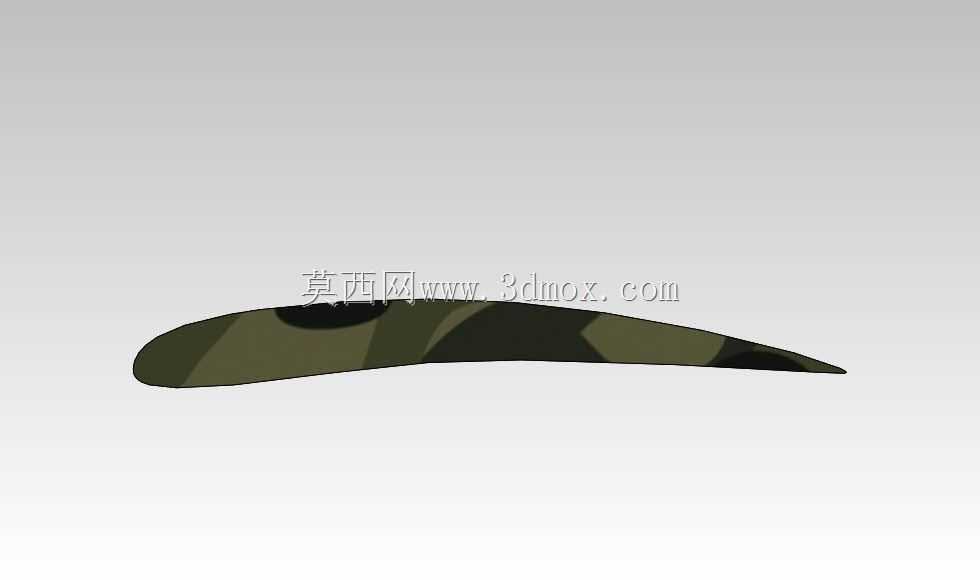

这款翼型结构的设计，最初是面向低速轴流压缩机级间叶片、小型低速固定翼无人机机翼的气动需求开发，在实际工程应用中，这类翼型常被用在低压比通风压缩机的动叶段、小型航模的主翼面，也可作为低速风洞试验的标准验证翼型使用。从气动设计逻辑来看，NACA6510属于低速层流翼型范畴，设计时优先保证低雷诺数下的升阻比特性，最大厚度位置相对靠后，能在小攻角工况下维持更长的层流段，降低翼面摩擦阻力，适合0.3马赫以下的来流工况使用。数模还原的翼型弦长设定为100mm，最大拱度为6mm，最大厚度为10mm，拱度位置集中在中弦段，这个尺寸边界既可以直接等比例放大适配1米级翼展的小型无人机机翼，也可以按比例缩小嵌入微型压缩机的叶栅阵列，安装时需要注意翼型的安装角匹配：作为压缩机叶片使用时，安装角需要匹配叶栅的进出口气流角，保证气流沿翼型前缘切线方向流入，避免大攻角下的流动分离；作为机翼使用时，需要结合整机的重心位置调整安装角，保证巡航状态下的俯仰力矩平衡。从结构特性来看，这款翼型的前缘半径适中，不会因为前缘过尖导致小扰动下的失速提前，也不会因为前缘过钝增加额外的压差阻力，翼型后缘做了小厚度钝化处理，避免实际加工时出现锐边割伤、加工变形的问题，中弧面的曲率过渡连续，没有局部拐点，不管是采用3D打印直接制作样件，还是采用数控铣削加工金属样件，都能保证曲面加工的连续性，不会出现局部曲率突变导致的加工振纹。在叶栅装配场景中，这类翼型的叶片通常会沿轮毂周向阵列排布，相邻叶片的栅距需要结合翼型弦长调整，保证叶栅通道的流通面积匹配设计流量，避免通道内出现涡流堵塞；在机翼装配场景中，翼型的根部可以直接对接机翼主梁，翼面内部可预留减重槽或者走线空间，不需要额外做曲面重构就能直接生成内部结构的装配基准。实际测试中，这款翼型在6度攻角附近能达到最高升阻比，失速攻角在14度左右，适合长时间稳定巡航的工况，不会因为小幅气流扰动出现突然失速的问题，对于入门级航模设计、低压通风设备的叶片开发来说，能大幅缩短前期气动选型的周期，不需要从零开始做翼型坐标点的拟合重构，直接基于现有数模调整弦长、扭转角就能适配具体的项目需求。
