多规格大尺寸凹凸模组结构设计

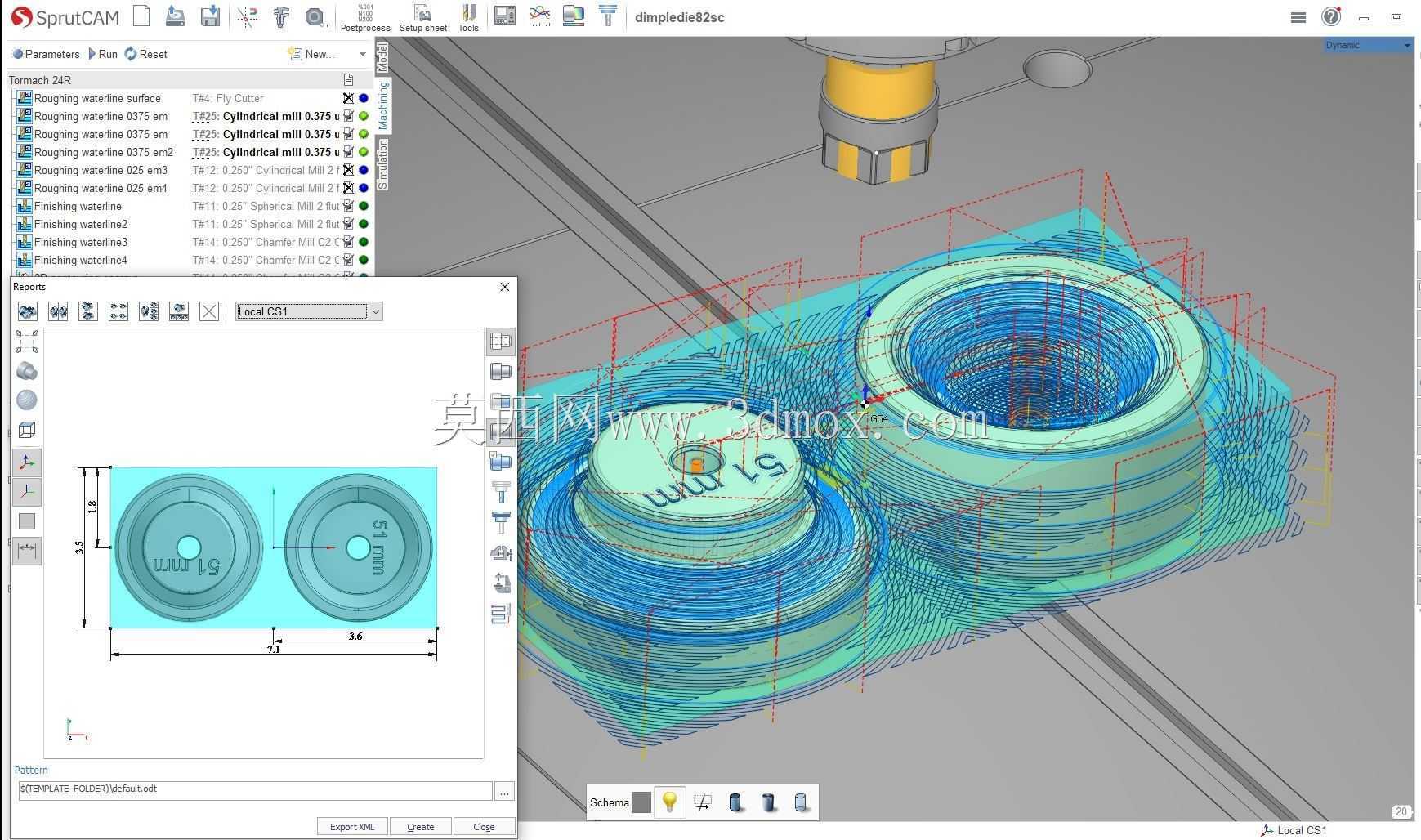

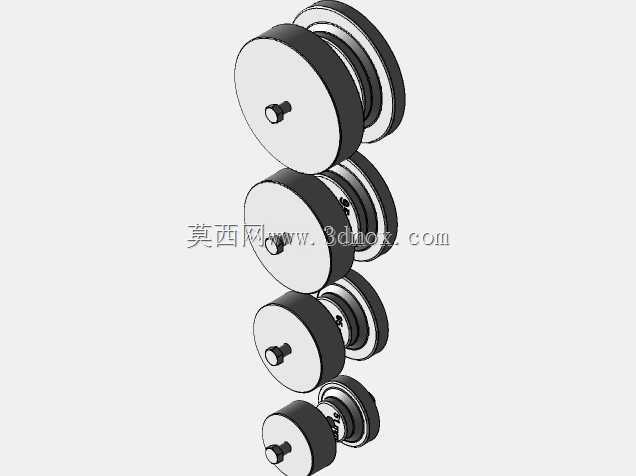

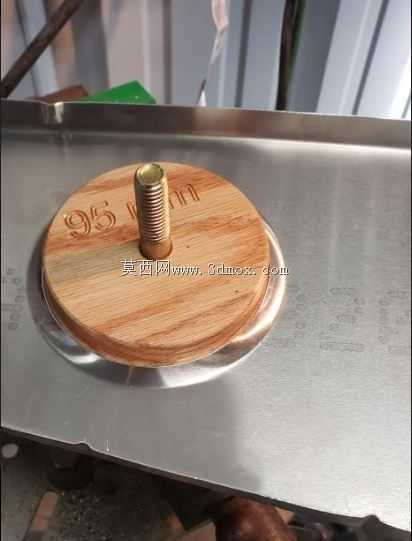

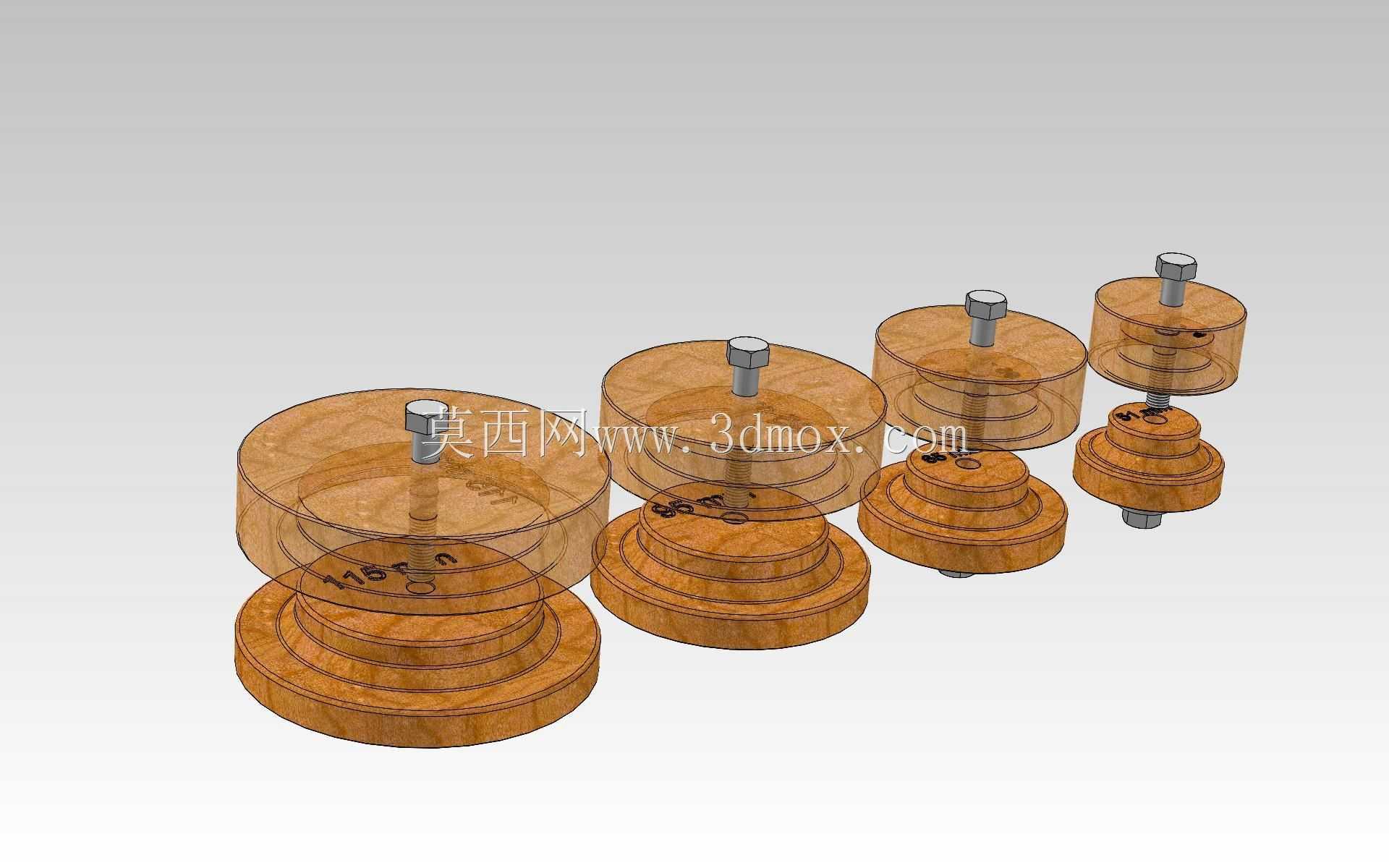

这套大尺寸凹凸模组主要面向厚材压印、软质板材成型、大面幅压痕类加工场景，在包装印刷、木制品压型、薄金属片浅拉伸工序中应用广泛，区别于小规格精密冲裁模，这类模组更侧重承压均匀性与拆装便捷性，适配小批量多规格的柔性生产需求。从结构设计逻辑来看，整套模组采用同轴叠装式布局，不同直径规格的凸模与对应凹模一一配对，中心统一采用螺栓锁紧定位，无需额外定制模架即可快速装夹在通用压力设备工作台面上，安装时仅需保证上下模同轴度偏差不超过0.1mm，即可避免压型过程中出现啃模、偏压问题。不同直径的模组单元可单独拆分使用，也可根据加工需求组合排布，在同一工位完成多规格压型作业，减少换模频次。外形上每套凹凸模组均采用台阶式分层结构，凹模部分预留足够的承压支撑面，凸模的压合端面做了圆角过渡处理，避免压合过程中应力集中造成工件边缘撕裂，针对硬木、厚纸板这类脆性较高的加工材质，压合面的粗糙度控制在Ra1.6以内，保证压制成型的工件表面无明显压痕、毛刺。设计过程中充分考虑了不同材质的加工余量，金属材质适配的模组单边间隙控制在料厚的10%-15%，硬木、印刷制品适配的模组间隙适当放大到料厚的20%，避免压合过深造成工件破损。安装边界方面，最大规格的模组外径可覆盖常规小尺寸压型工位的加工范围，中心锁紧螺栓采用标准件规格，无需定制专用紧固件，日常维护时仅需定期检查压合面磨损情况，磨损量超过0.2mm时可单独更换对应模片，无需整套报废，大幅降低工装维护成本。在实际生产场景中，这类模组常配套手动压力机、小型气动压床使用，适合打样车间、小批量加工厂快速切换加工规格，相比整体式定制模具，这套组合式凹凸模组的适配灵活性更强，不需要针对单一规格单独开模，仅通过更换不同直径的模片即可覆盖从几毫米到上百毫米直径的压型需求，模片之间的定位靠台阶面配合实现，拆装时不需要额外打表找正，普通操作工即可完成换模操作，大幅缩短生产准备周期。
