航空涡轮套件3D打印成型模具结构

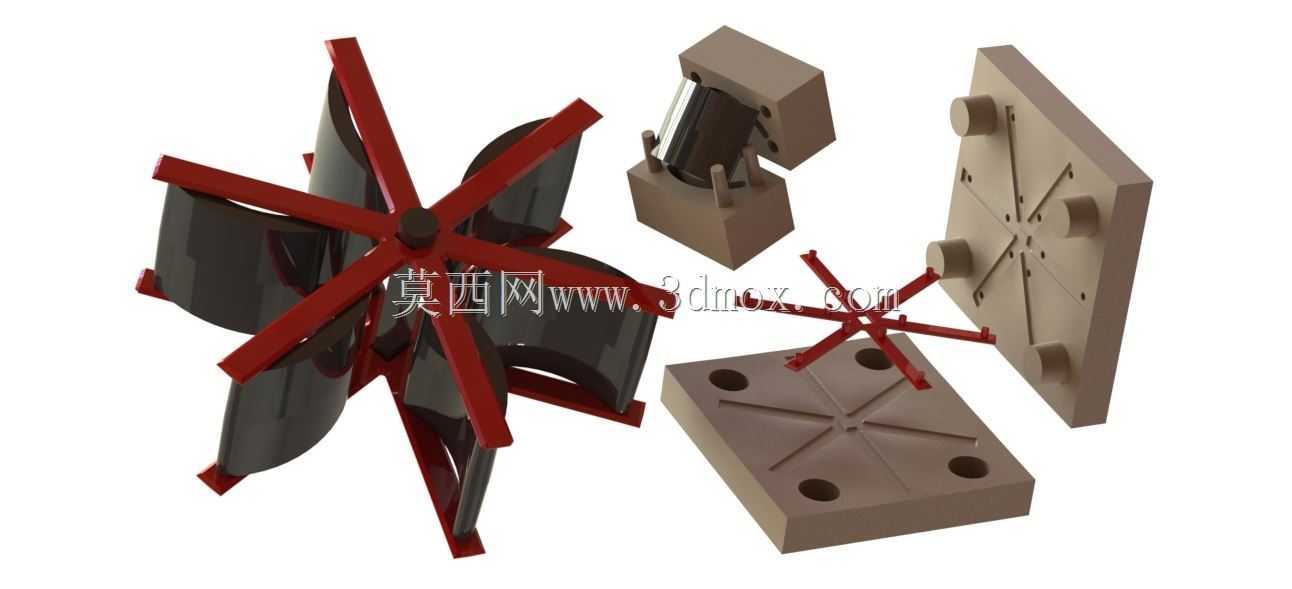

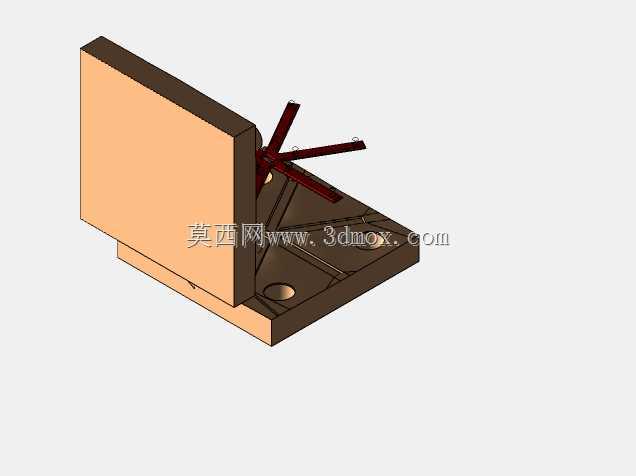

这套模具结构针对航空涡轮核心部件的小批量试制场景开发，适配光固化或熔融沉积类3D打印工艺的成型需求，解决传统机加工涡轮叶片曲面加工难度大、试制周期长的痛点。整套模具拆分了涡轮叶轮主体成型腔、叶片定位镶件、模架定位基准三个核心模块，其中叶轮成型腔直接对应涡轮的六组曲面叶片轮廓，腔体内壁做了0.2度的脱模斜度处理，避免3D打印制件脱模时出现叶片边缘崩缺的问题。叶片定位镶件采用分体式嵌装结构，每一组镶件对应一片涡轮叶片的叶根定位槽，镶件与模架的配合公差控制在0.05mm以内，保证多叶片组装时的同轴度误差不超过0.1mm，满足航空涡轮转动时的动平衡基础要求。模架部分采用上下对合的板式结构，四角设置定位销孔，销孔与分型面的垂直度公差为0.02mm，合模时可快速对齐型腔位置，不需要额外做找正调整，适配小批量快速试制的快换需求。从安装边界来看，整套模具合模后的整体外形适配常规桌面级3D打印机的成型仓尺寸，不需要额外定制大尺寸打印设备，模架四周预留的装夹槽位可直接固定在打印机的工作平台上，避免打印过程中出现模体位移导致的成型偏差。设计过程中特意拆分了小尺寸的十字形辅助流道结构，对应3D打印时的支撑排布位置，打印完成后可直接去除流道废料，不需要对叶片曲面做二次打磨处理，减少后续人工修型的工作量。这套模具成型的涡轮套件可直接用于航空类小型涡喷设备的原理验证、性能测试环节，相比传统开模试制的成本降低60%以上，试制周期可压缩至传统工艺的三分之一，同时分体式的镶件结构也支持单独更换磨损的成型部位，不需要整体重做模体，适配研发阶段频繁调整叶片曲面参数的迭代需求。模体上预留的排气槽对应涡轮叶片的叶尖位置，可避免3D打印过程中型腔内部出现憋气导致的制件内部孔隙问题，保证成型后的涡轮部件密度均匀，满足高速转动时的结构强度要求。
