高精度光学检测平台上集成总成结构

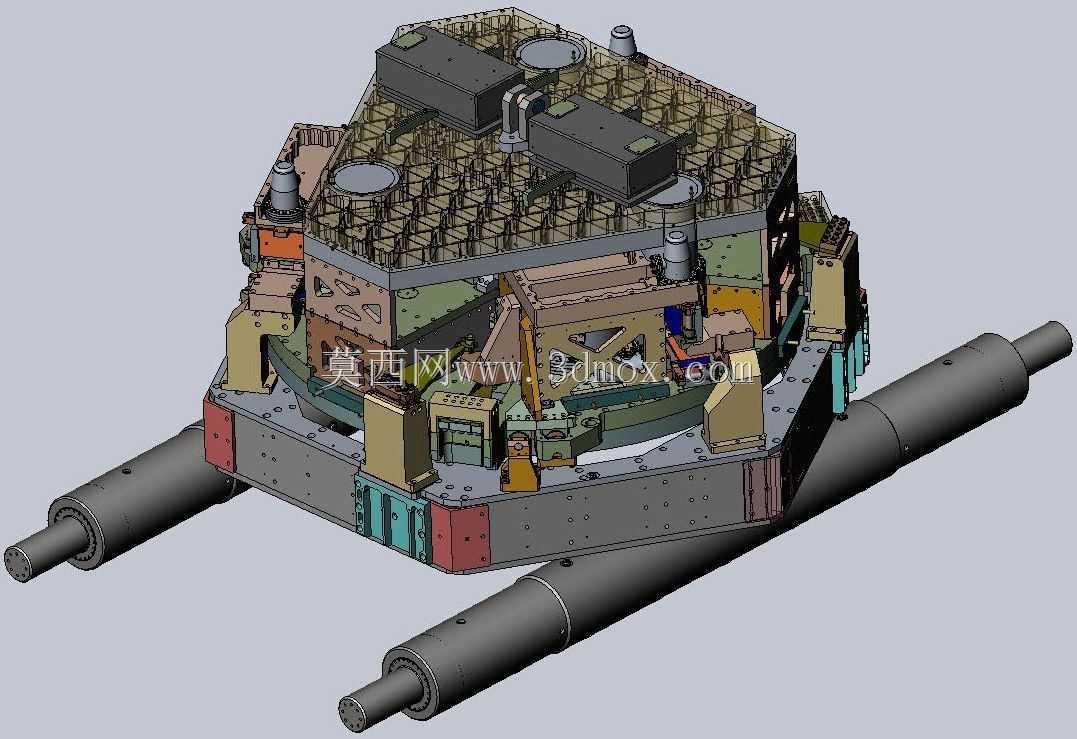

该集成总成主要应用于高精度物理实验与超精密光学检测场景，作为核心承载与定位组件，承担光学元件的姿态调整、载荷承载以及多模块协同安装的功能，能够在复杂工况下维持亚微米级的结构稳定性，避免外界微振动、温度形变对光路传输精度造成干扰。从结构设计思路来看，整体采用对称式桁架框架布局，上层的镂空网格结构在保证整体刚性的前提下尽可能降低自重，减少下部支撑结构的载荷负担，同时预留了多组光学元件、传感模块的安装点位，每个点位都设计了独立的微调结构，可实现多自由度的位置校准，满足不同光路排布的调试需求。下部的环形基座承担整体载荷传递作用，基座周向均匀布置了多组定位与锁紧组件，可与下方的隔振支撑结构快速对接，保证安装后的同轴度误差控制在极小范围内。两侧伸出的长轴结构为总成的转运与吊装提供受力点位，同时也可作为外接管线、辅助模块的安装依托，轴体与基座的连接位置采用加强筋结构强化，避免吊装过程中出现应力集中导致的结构变形。在安装边界方面，整体外轮廓适配标准超净间实验平台的安装尺寸，下部基座的连接孔位与主流隔振平台的孔距完全匹配，无需额外制作转接板即可完成安装固定，各外露运动部件都设计了防护结构，避免调试过程中磕碰损伤精密配合面。总成内部的走线通道采用隐藏式设计，所有传感线路、驱动管路都从框架内部的预留腔室排布，既避免线路外露干扰光路，也能减少外界环境对线路的老化影响。周向布置的多组调节机构采用细牙螺纹传动配合，调节分辨率可达微米级，锁紧后无回程间隙，能够长期维持调整后的位置精度，适配长时间连续运行的实验需求。
