大疆Lightbridge2数传天线结构设计

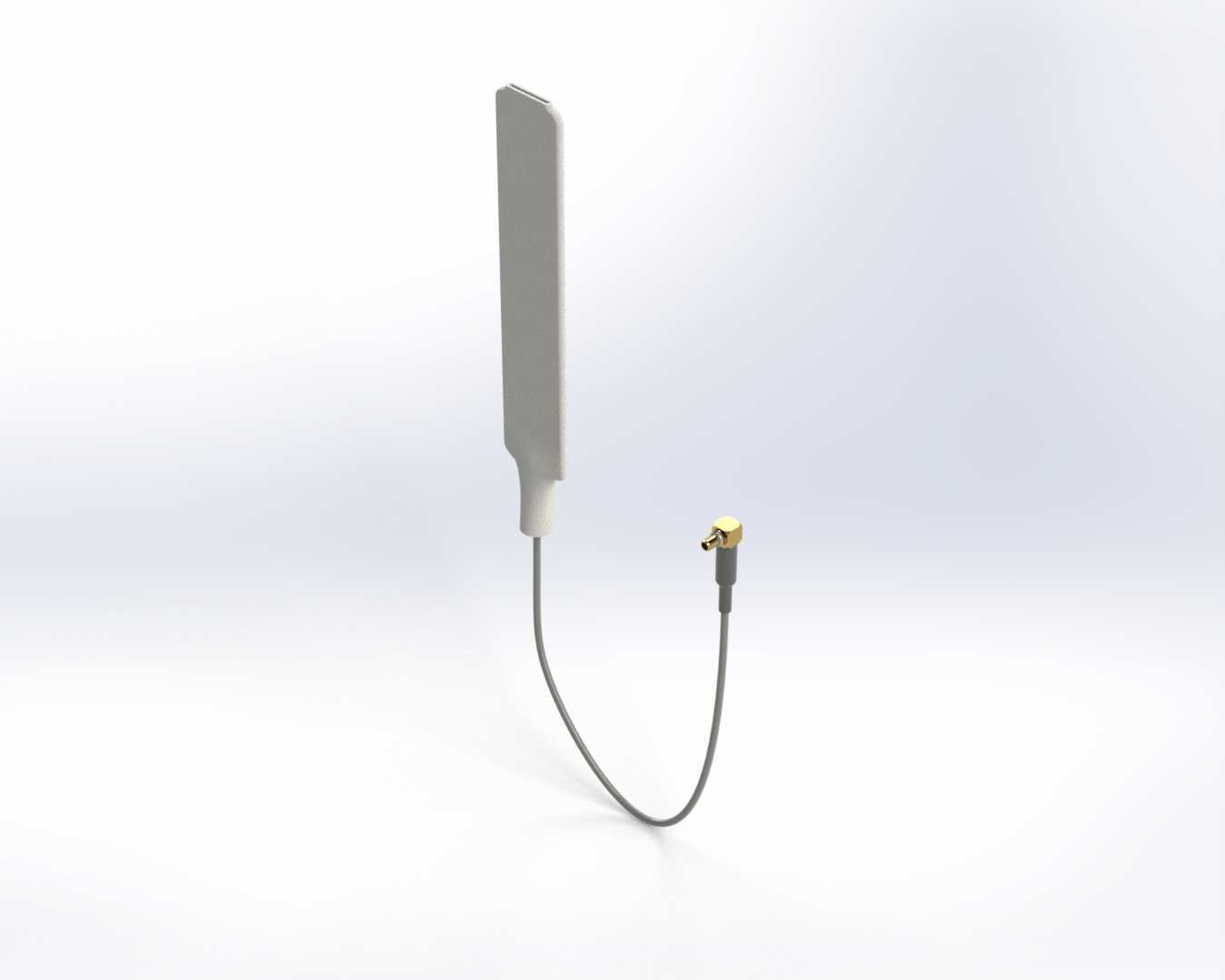

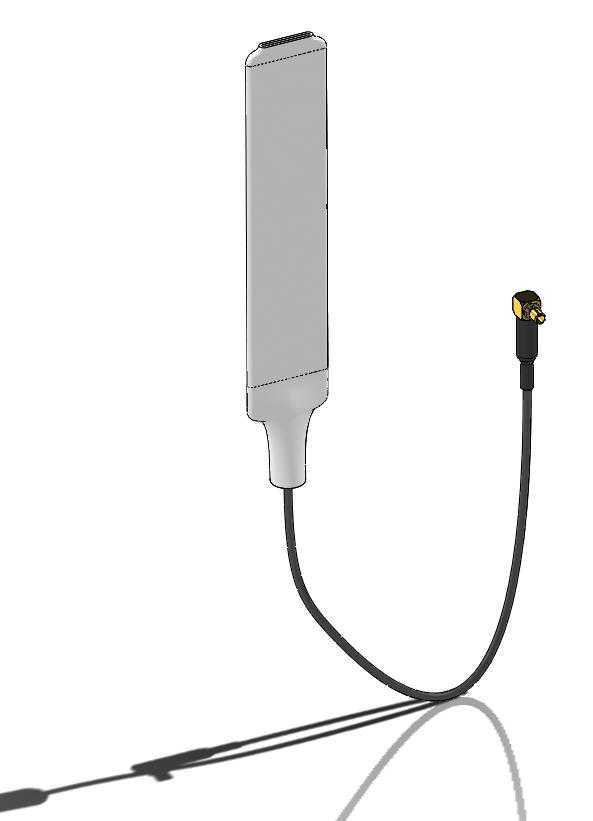

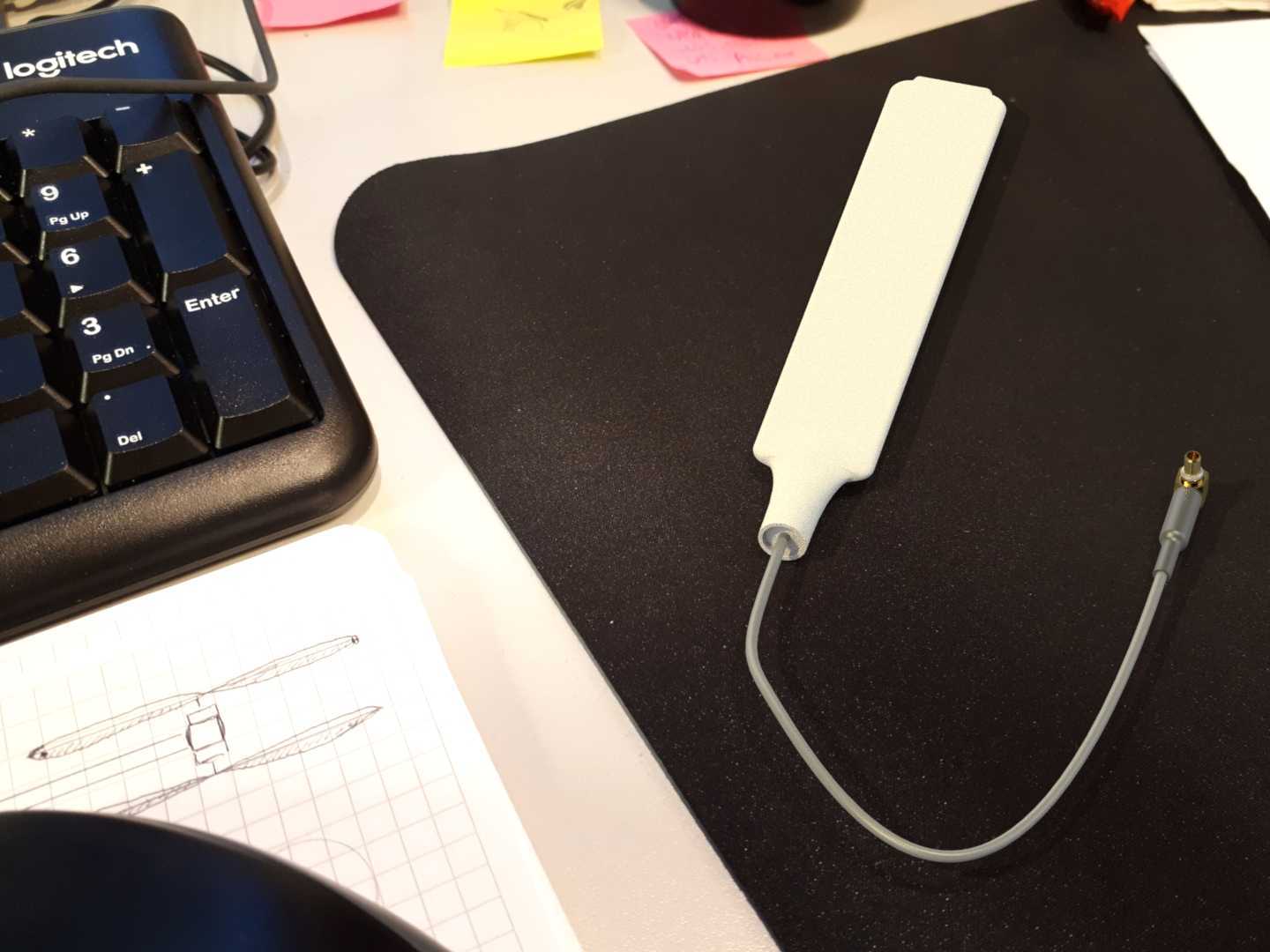

这款天线是适配大疆Lightbridge2高清图传链路的外置射频收发部件，主要应用在无人机地面站改装、工业级无人机中继部署、固定翼长航时无人机信号增强等场景，核心作用是提升2.4G频段下的数传与图传信号增益，拓展地面端与机载端的有效通信距离，在复杂电磁环境、遮挡较多的作业区域中，能够有效降低信号丢包率，保障飞控指令与实时画面的稳定传输。从结构设计来看，天线主体采用长条形薄型壳体设计，外壳选用耐候性ABS材质注塑成型，表面做哑光磨砂处理，既能够降低户外使用时的紫外线老化速率，也可以减少壳体表面对射频信号的反射干扰，内部振子采用PCB板载印刷方案，沿壳体长轴方向排布，保证垂直极化的信号收发特性，适配无人机飞行过程中姿态不断变化的信号接收需求。天线尾部通过注塑一体成型的应力缓冲结构连接同轴馈线，缓冲段做了渐变锥度设计，能够避免馈线与壳体连接处反复弯折导致的线芯断裂，提升户外作业时的线缆使用寿命，馈线末端采用标准MMCX弯式公头接头，接头外壳做镀金处理，降低插接损耗，同时弯式结构能够减少安装后接头突出的高度，避免设备收纳、搬运过程中碰撞导致接头损坏。安装边界方面，天线主体截面为带圆角的矩形，整体厚度控制在8mm以内，宽度18mm，主体长度120mm，馈线标准长度200mm，可根据实际安装需求调整线缆长度，安装时既可以通过背胶直接粘贴在地面站外壳、无人机机身侧壁等平整表面，也可以通过配套的塑料卡扣固定在碳纤维杆、机架支臂等管状结构上，安装时需要注意天线主体远离金属舵机、电调、图传发射模块等强电磁干扰源，至少保持30mm以上的净空距离，避免金属部件遮挡振子导致信号增益下降。在实际工程应用中，这款天线常被用于改装原厂标配全向天线增益不足的场景，相比原厂棒状天线，其定向辐射特性更适合固定航线巡检、测绘作业等无人机沿预设路径往返飞行的场景，能够将信号能量集中在作业航线覆盖的扇区内，在相同发射功率下将有效通信距离提升40%以上，同时薄型结构不会增加过多的风阻，适配高速飞行的固定翼无人机使用需求。设计过程中需要重点把控内部振子与馈线芯线的焊接可靠性，焊接点需要做热缩管绝缘包裹，避免馈线屏蔽层与振子接触导致信号短路，壳体合缝处采用超声波焊接工艺，满足IP54级的防尘防水要求，能够适应小雨、扬尘等户外作业环境，接头插拔寿命不低于500次，满足日常频繁拆装的使用需求。
