轻量化蜂窝结构发动机支撑支架

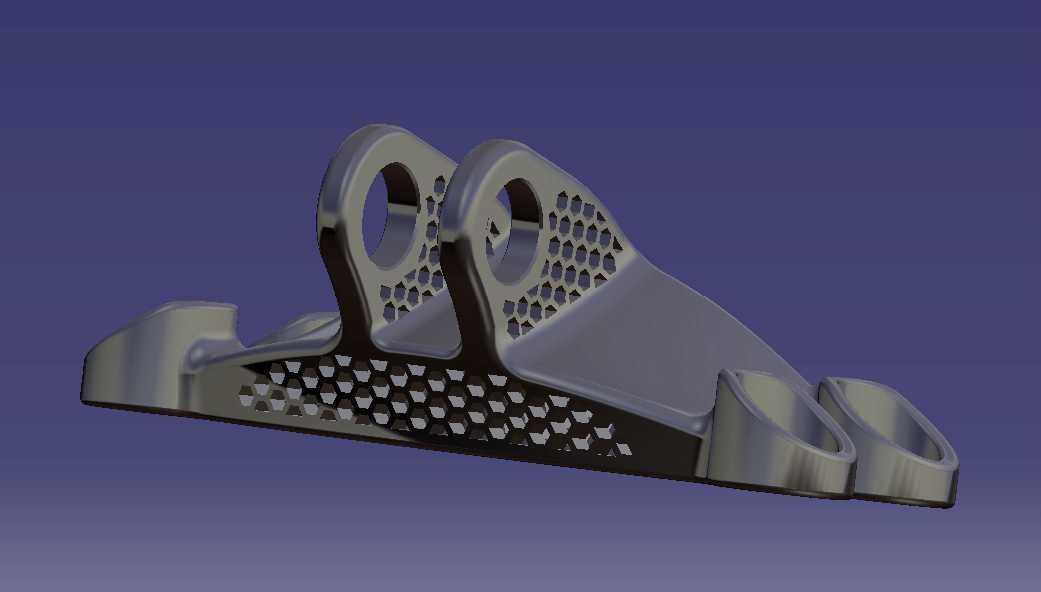

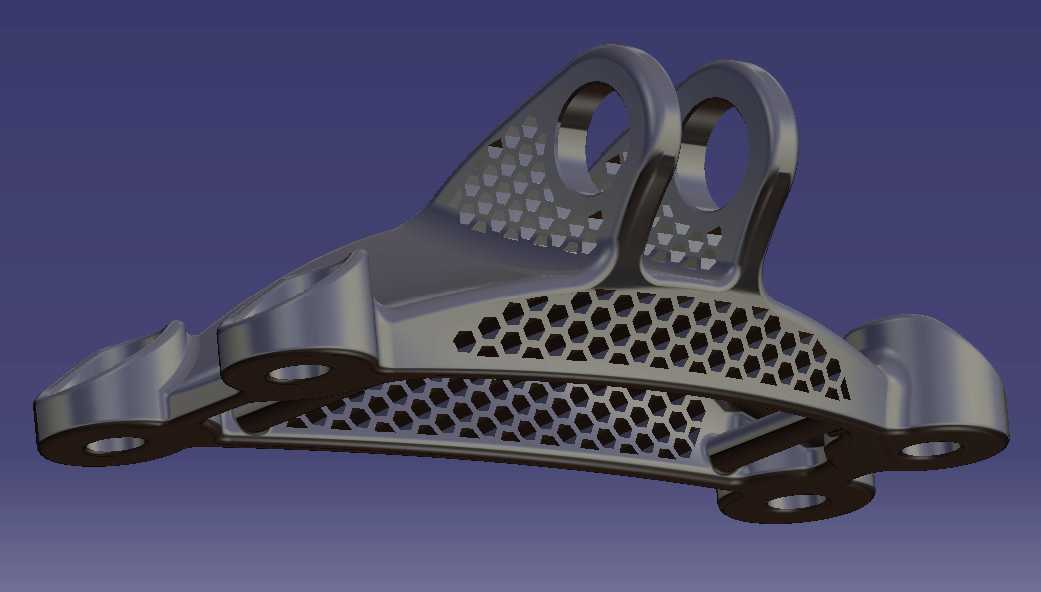

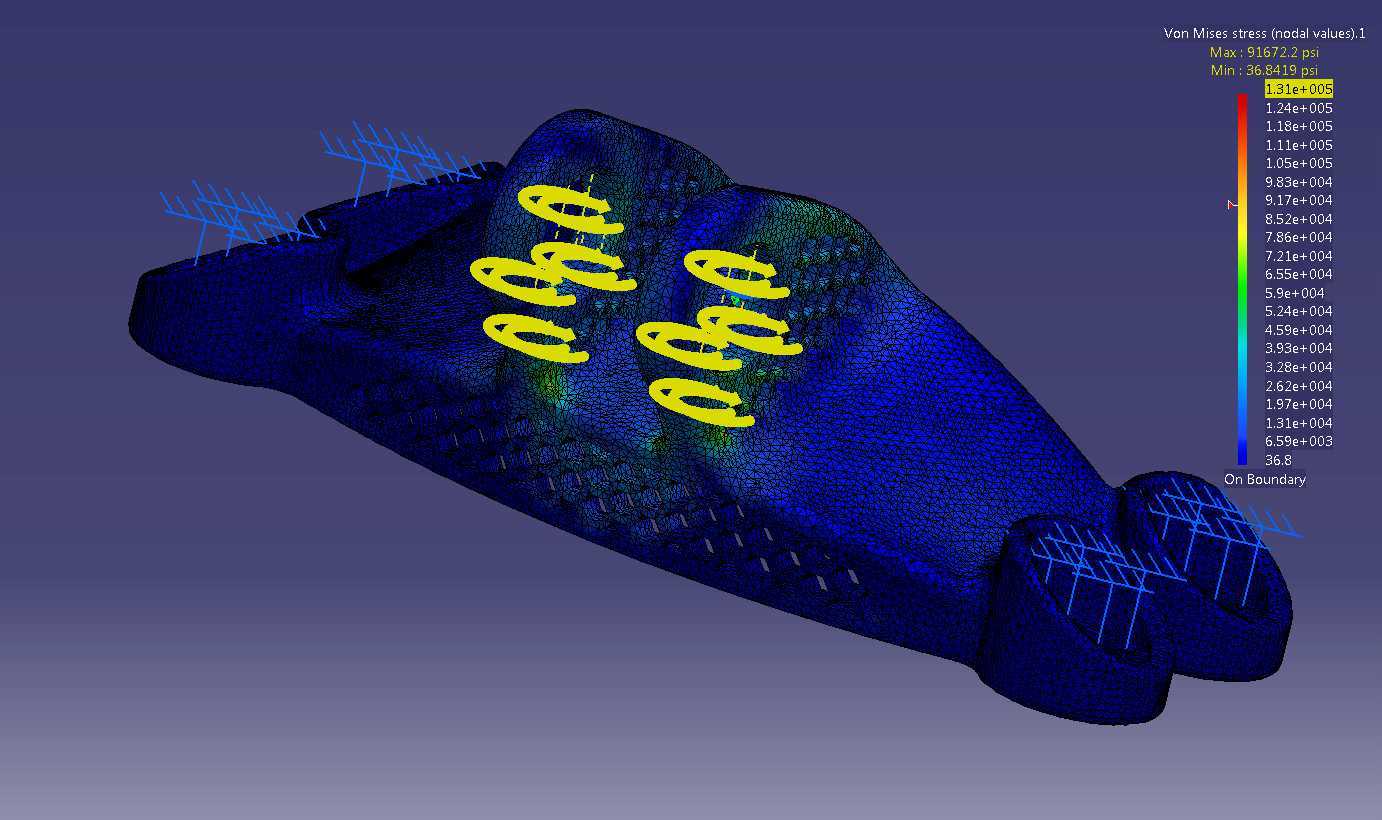

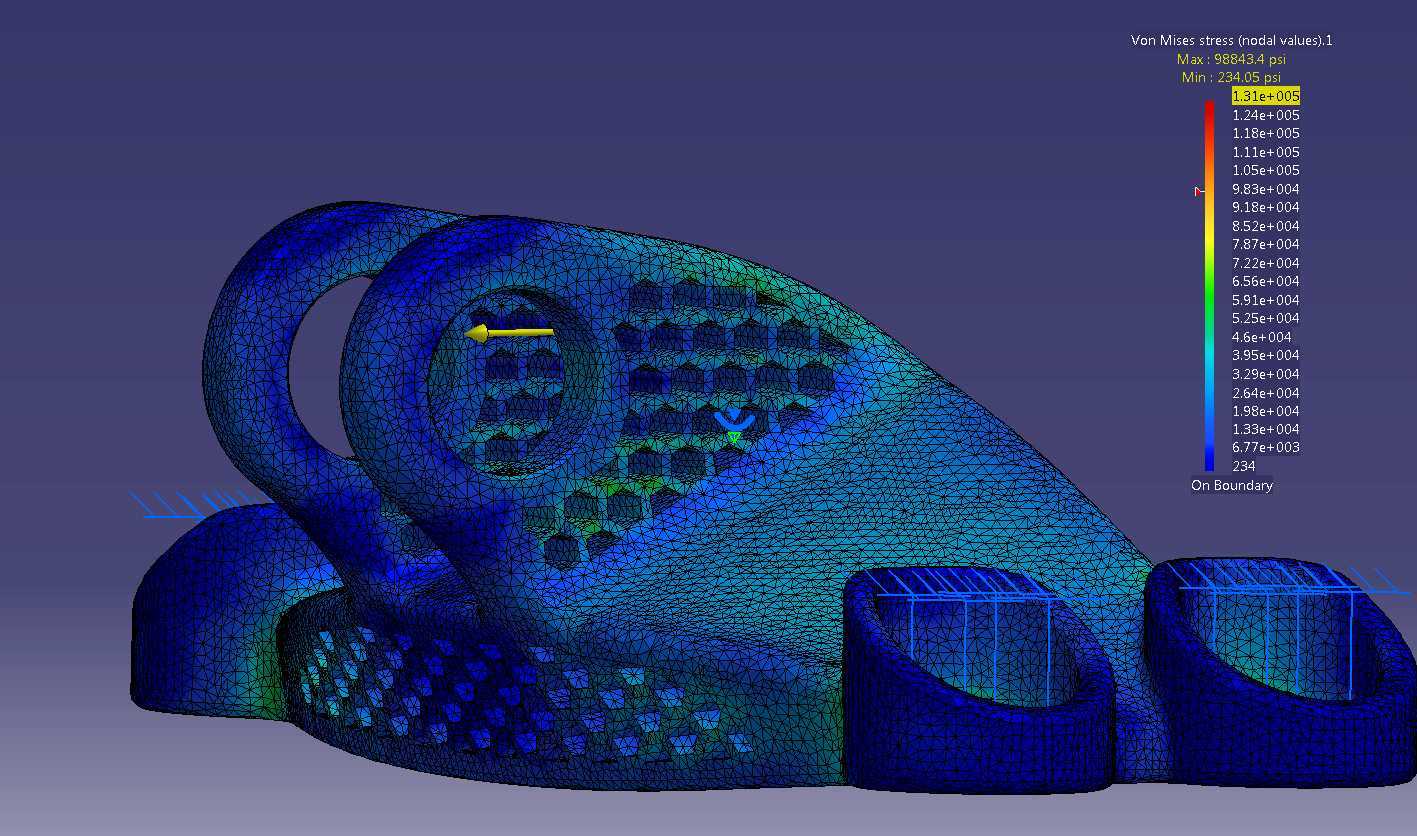

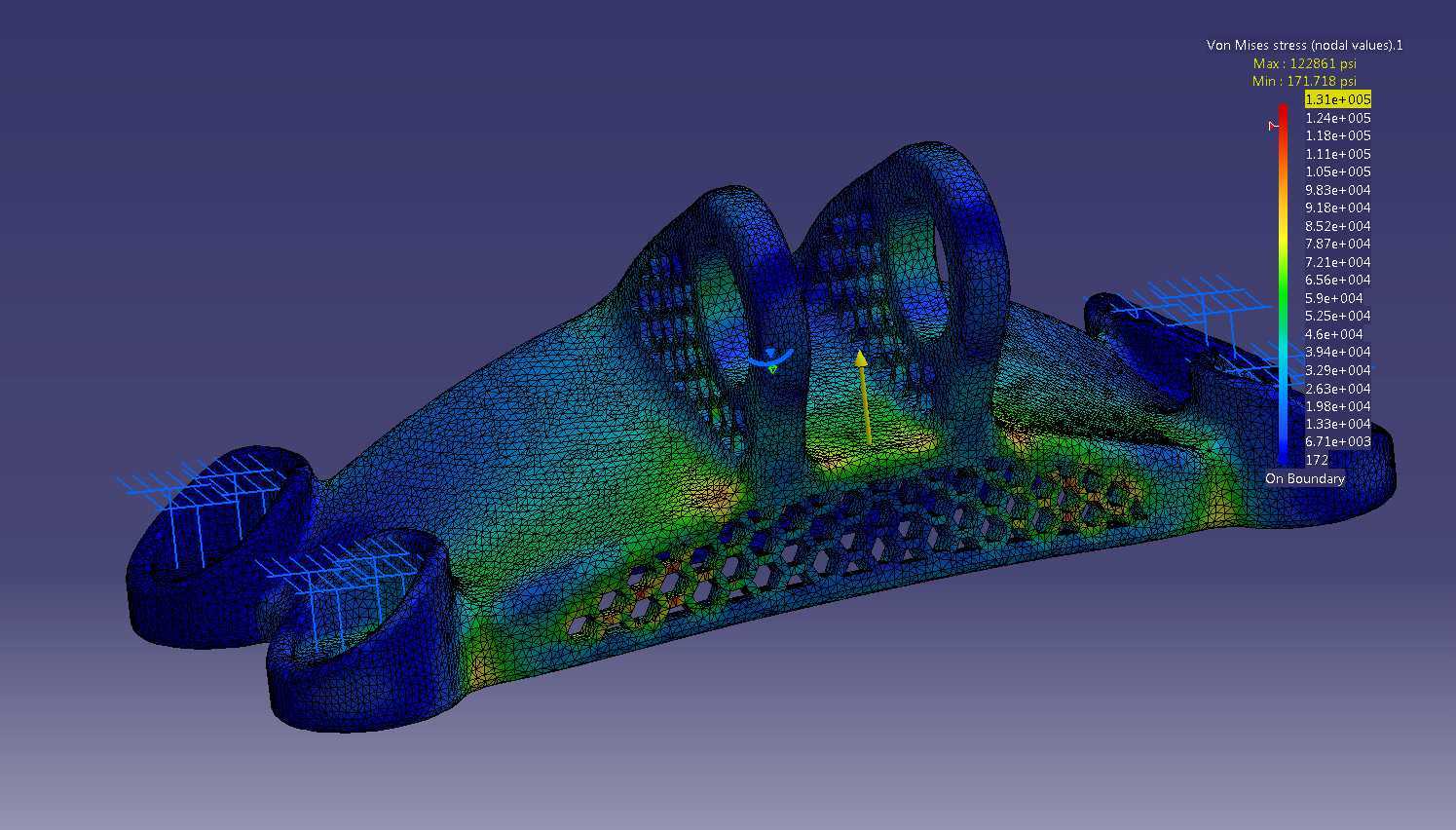

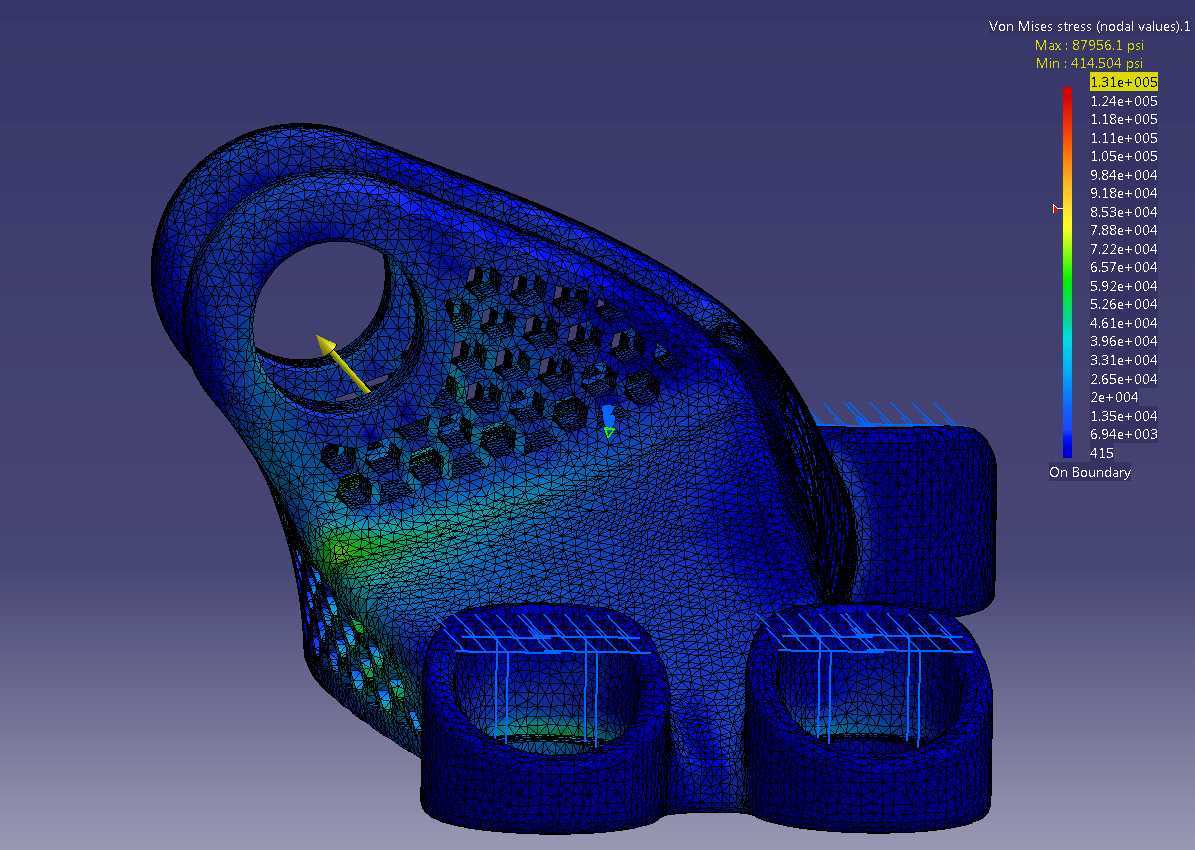

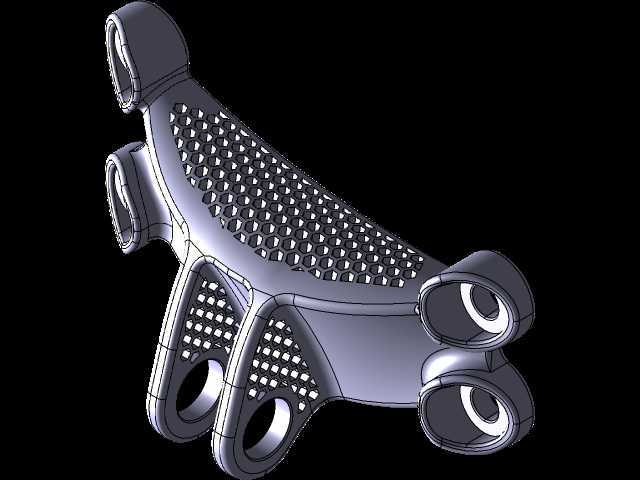

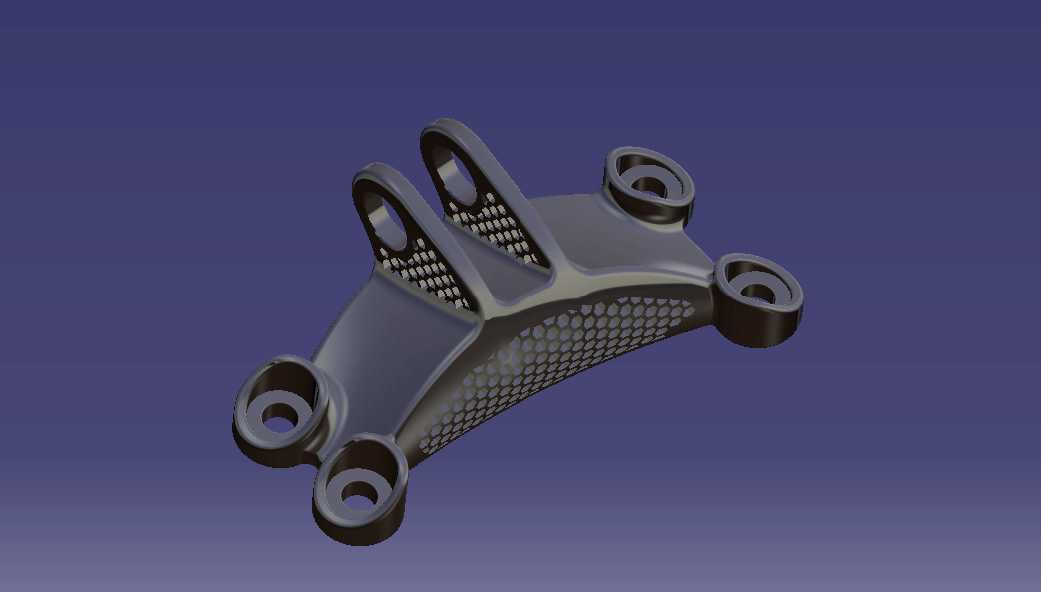

这款支撑构件主要应用于动力总成与车架副梁的连接场景，在乘用车、小型通用动力设备的动力舱布局中，承担承载发动机自重、过滤运转振动、限制动力总成位移的核心作用，日常工况下需要承受动力输出端的扭矩反作用力，以及车辆加减速、颠簸路面带来的多向冲击载荷，对结构的刚度、疲劳强度都有较高要求。设计阶段优先围绕安装边界做拓扑优化计算，先根据周边部件的避让要求确定六个安装孔位的相对位置，每个孔位都预留了标准紧固件的安装操作空间，孔位周边做了局部加厚处理，避免螺栓预紧力造成的局部应力集中，同时匹配对应规格衬套的压装尺寸公差，保证装配后衬套不会出现松脱、偏磨的问题。主体结构采用仿生蜂窝填充设计，在非主传力路径的区域去除冗余材料，相比同载荷等级的实心铸钢支架，重量大幅降低，有效减少动力总成的整体簧下质量，间接提升整车的操控响应表现；蜂窝结构的网格尺寸经过反复校核，既保证镂空区域不会出现应力集中导致的开裂风险，也兼顾了铸造或金属3D打印工艺的成型可行性，避免出现薄壁过薄无法成型、内角清根困难的工艺问题。支架的安装面都做了平面度公差要求，保证与发动机缸体、副梁安装面的贴合度，减少装配后的附加应力；整体外形轮廓做了圆角过渡处理，没有尖锐棱角，既避免安装过程中划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。传力路径从两端的安装孔向中间的主体承载区平滑过渡，载荷可以顺着连续的筋条结构均匀分散到各个连接点，不会出现局部载荷突变的情况；在振动传递路径上，结构的固有频率经过调校，避开了发动机常用转速区间的共振频率，避免运转过程中出现共振异响，提升整车NVH表现。
