涡轮级流体仿真用叶轮结构三维设计

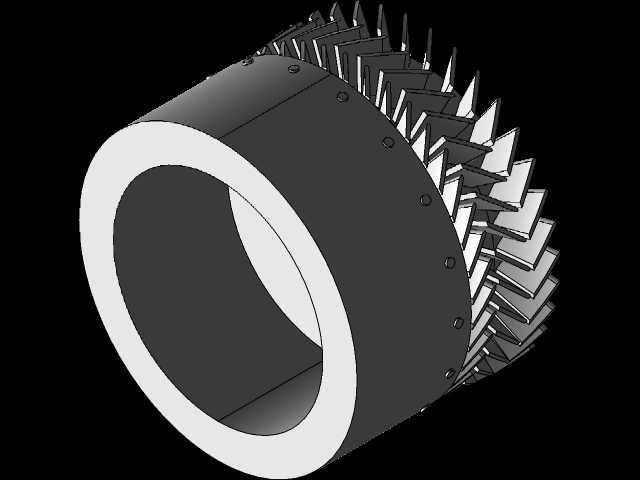

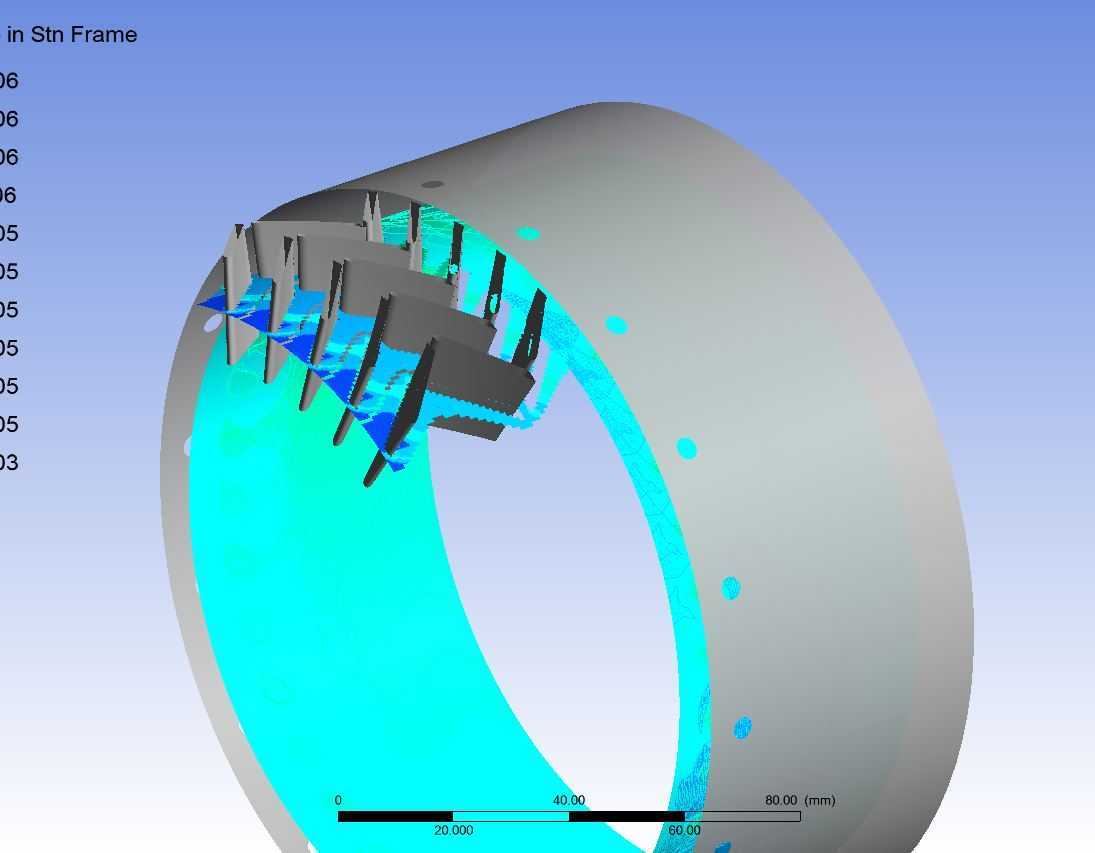

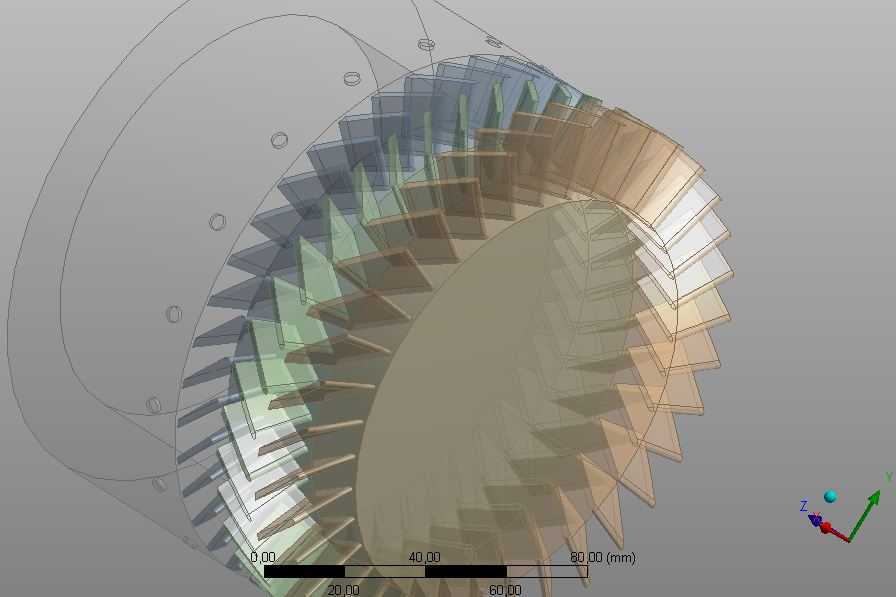

该涡轮级结构主要面向透平机械、航空发动机燃烧室配套、工业燃气轮机等场景的流体动力学仿真验证环节，核心作用是实现高温高压工质的能量转换，将流体的焓降转化为旋转轴的机械功输出，是整套动力循环中完成能量传递的核心部件。从设计逻辑来看，该结构采用了带冠涡轮叶片的布局方案，每片叶片的叶型沿径向做了扭转适配，从叶根到叶顶的安装角逐步调整，匹配不同半径处的圆周速度差异，避免叶根处气流冲角过大造成流动分离，同时叶顶带冠结构可以有效抑制叶尖间隙泄漏流，降低级间流动损失，提升整级的能量转换效率。叶片沿轮盘周向均布，相邻叶片之间形成的收敛流道可以引导工质逐步膨胀加速，气流在流道内完成折转的同时将动能传递给叶片，带动轮盘做定轴旋转。从安装边界来看，轮盘中心预留了与主轴配合的安装定位面，可通过端面键或者过盈配合实现扭矩传递，轮盘外缘的叶冠拼接后形成完整的环形封严面，可与机匣内壁的蜂窝封严结构配合，进一步减少级间漏气。整套结构的流道型线做了连续过渡处理，从燃烧室出口的环形腔室到涡轮导叶、动叶的衔接位置没有突变台阶，避免局部出现低速涡流区影响仿真结果的准确性。在实际工程应用中，这类结构的仿真验证需要重点关注叶片表面的压力分布、不同转速下的气流攻角匹配、叶顶间隙的泄漏量占比，以及轮盘前后腔的冷却气流掺混损失，该三维结构完整还原了叶片的三维扭转型面、轮盘的安装定位结构、叶冠的封严配合面，可直接导入仿真环境完成网格划分，不需要额外做几何修复。结构设计时还考虑了实际加工的工艺性，叶片的型面曲率变化连续，没有过小的圆角或者薄壁结构，可满足精铸或者五轴铣削的加工要求，轮盘上的减重孔布局也做了应力校核，避免高速旋转时出现应力集中问题。
