干燥环境用festoon输送支撑组件结构设计

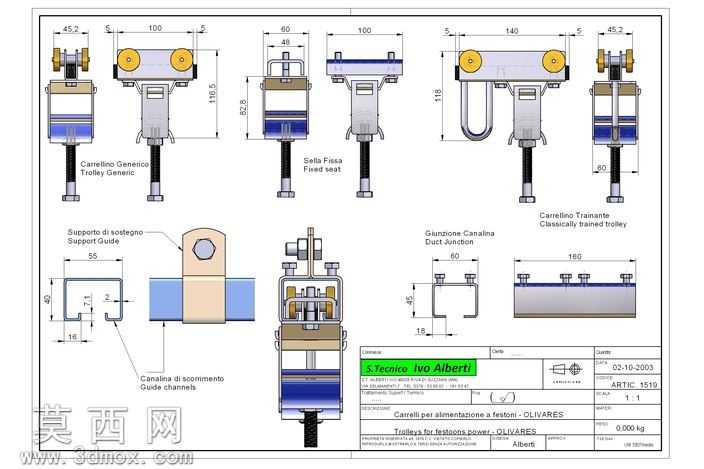

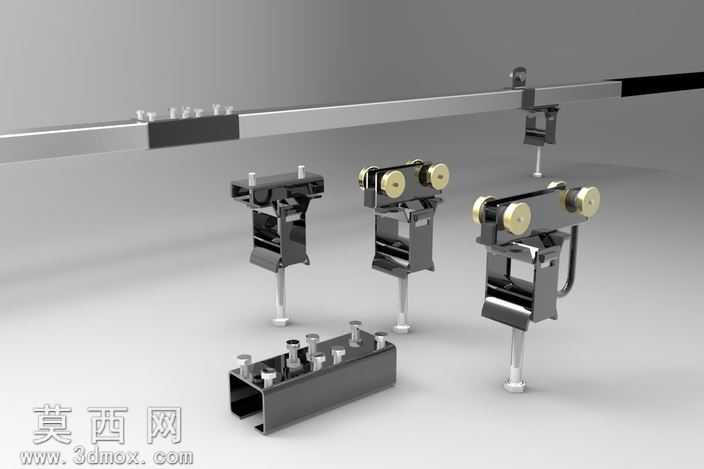

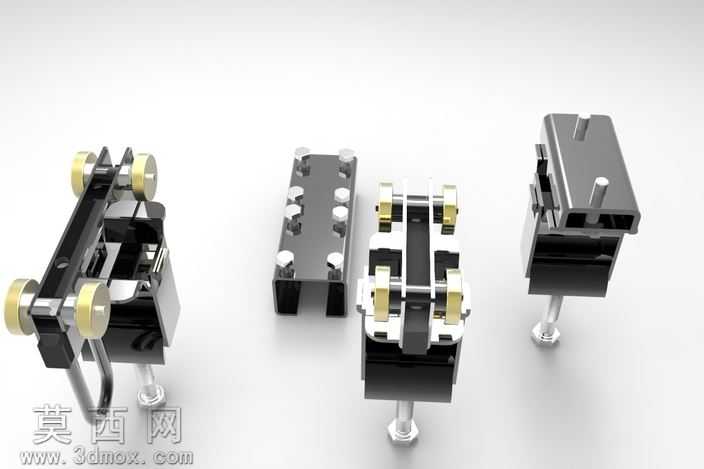

本套三维模型针对干燥作业环境下的festoon管线输送支撑需求开展设计，建模阶段严格遵循机械设计公差规范，对每一处装配尺寸做了参数化约束，确保各部件间的配合间隙符合实际工装使用要求。建模过程中首先搭建整体装配基准坐标系，依次完成通用导向支座、固定锁紧座、滑动吊挂滑车、U型挂接件四类核心功能部件的实体建模：导向支座部分做了卡槽式限位结构设计，建模时精准还原了卡槽的倒角、定位孔位尺寸，确保其可与配套导轨实现顺滑卡接，不会出现运行卡滞问题；固定锁紧座设置了顶部压接锁紧结构，建模时对压接面做了防滑纹理的细节处理，材质设定上主体采用硬质工程塑料搭配金属嵌件，既保证结构强度又降低整体自重；滑动吊挂滑车做了双滚轮导向结构，滚轮部分单独建模并设置了转动副约束，还原实际运行时的滚轮转动状态，滑车主体的储液腔结构做了透明材质渲染，可清晰展示内部腔体的分隔设计；U型挂接件做了圆弧过渡处理，避免尖锐棱角对输送管线造成磨损，挂接端的锁紧螺栓做了标准件参数化建模，可直接导出用于生产加工。渲染阶段采用白模搭配工程蓝的配色方案，金属部件赋予哑光不锈钢材质，塑料部件赋予浅灰色硬质工程塑料材质，透明腔体部分赋予半透明PC材质，整体渲染效果清晰区分各功能部件，直观展示装配关系。设计思路上充分考虑干燥环境的使用特性，所有部件均做了无积尘结构设计，避免粉尘堆积影响部件运行，各连接位置均采用快拆式结构设计，方便后期维护更换部件，整套模型的结构完全匹配实际工业现场的安装尺寸要求，可直接用于干燥生产线的festoon输送系统搭建参考，也可作为同类工装夹具设计的结构参考模板，各部件均可单独导出进行工程图转换，用于后续的加工生产。
