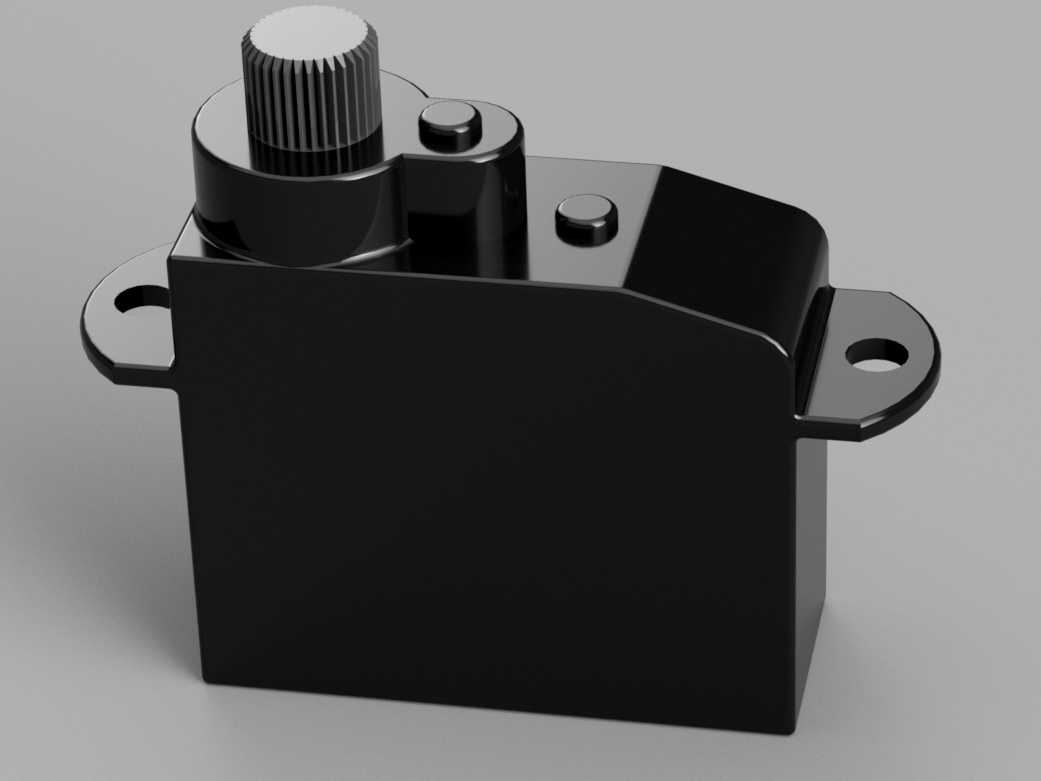

这款超微型伺服执行元件,在航模、小型仿生机器人、桌面级精密自动化装置的末端动作控制场景中应用十分广泛,很多做小型遥控固定翼舵面控制、微型多旋翼云台微调、桌面机械臂关节驱动的结构工程师,在做选型阶段都会优先参考这类成熟的量产结构做适配设计。从结构设计思路来看,这款伺服采用了一体化注塑壳体的布局,将驱动电机、减速齿轮组、位置反馈电位器、控制电路全部集成在封闭壳体内,壳体两侧伸出带安装孔的固定耳,安装孔间距为23.6毫米,安装孔直径适配2毫米规格的紧固件,这个尺寸参数是做安装位结构设计时必须严格遵守的边界条件,一旦安装孔位偏差超过0.1毫米,就会出现装配干涉或者固定后伺服本体受力变形的问题,直接影响输出轴的同轴度和动作精度。壳体顶部的输出轴采用了齿形花键结构,配套的舵盘可以直接卡合在花键上,不需要额外做键连接,这种设计在微型伺服领域非常成熟,既保证了扭矩传递的可靠性,又能让用户快速调整舵盘的安装角度,适配不同的初始零位需求。输出轴旁的两个凸起结构,一个是伺服的状态指示灯位,另一个是参数调节按键的预留位,在做配套结构设计时需要给这两个位置留出足够的操作空间,不能被周边结构遮挡,否则会影响后期的参数调试和状态观察。从功能特性来看,这款数字伺服相比传统模拟伺服,控制信号的响应速度更快,位置保持的扭矩更稳定,不会出现模拟伺服在负载下的位置抖动问题,在做小型仿生机器人的关节动作控制时,能实现更平滑的动作轨迹,不会因为信号响应延迟出现动作卡顿。在实际选型应用中,需要注意伺服本体的外形边界,壳体的长宽高尺寸要和安装腔体内的预留空间做干涉检查,尤其是输出轴的伸出高度,要保证舵盘转动时不会和周边的结构件发生剐蹭,很多新手工程师在做结构设计时,往往只关注安装孔的位置,忽略了输出轴带动舵盘转动时的运动包络空间,最后装配完成后出现舵盘剐蹭壳体或者周边结构的问题,导致舵机负载过大烧毁。另外这款伺服的出线位置在壳体尾部,做布线设计时要给线缆留出足够的弯曲半径,不能让线缆在装配后处于被挤压的状态,否则长期动作后会出现线缆内部线芯断裂的问题,影响设备的运行可靠性。在做三维建模复刻这款伺服时,要重点还原安装耳的厚度、安装孔的相对位置、输出轴的花键参数、壳体表面的凸台位置这些关键装配特征,非关键的外观倒角、表面纹理可以做适当简化,保证模型导入装配体后能直接用于干涉检查和安装位设计,不需要再做额外的参数修正。
