带安装轴顺时针旋转离心叶轮结构

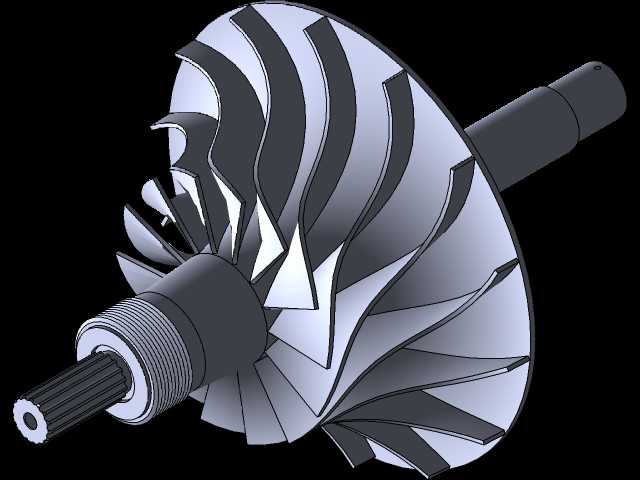

该叶轮为顺时针旋向的离心式工作轮，配套一体式安装轴结构，主要应用在中小功率流体输送设备的核心做功单元，常见于小型涡轮增压器、工业离心通风机、低压比流体增压装置以及部分物料气力输送系统的动力端，承担着将输入轴的旋转机械能转化为流体压力能与动能的核心作用，直接决定整套流体设备的做功效率与运行稳定性。设计阶段首先结合顺时针旋向的工作转向，对叶片型线做了针对性的曲面拟合，叶片采用后弯式空间扭曲构型，沿轮盘径向从入口到出口平滑过渡，入口段叶片前缘做了圆弧修型处理，可有效降低流体进入叶轮流道时的冲击损失，减少入口处的涡流与脱流现象，避免设备在额定工况下出现异常振动与气动噪声。轮盘与主轴采用一体化同轴设计，轴端加工有花键传动结构与螺纹锁紧段，花键段用于和动力输出端做周向固定，传递旋转扭矩，螺纹段可配合锁紧螺母实现叶轮的轴向定位，安装时无需额外做轮轴过盈压装，降低现场装配的工序复杂度，同时轴段预留了轴承安装位的尺寸边界，可直接匹配标准规格的深沟球轴承与密封件，适配常规的轴承座安装空间。叶轮的叶片沿周向均匀分布，相邻叶片间形成连续收敛的流道，流道表面做了平滑过渡处理，无明显的结构棱角，可减少流体在流道内的沿程阻力，流体从叶轮轴向入口进入后，随叶轮顺时针旋转获得离心力，沿流道向轮缘出口甩出，过程中逐步提升压力与流速。设计时充分考虑了旋转部件的动平衡要求，轮盘与叶片的壁厚分布做了周向均化处理，每个叶片的曲面偏差控制在合理范围内，避免高速旋转时出现不平衡量导致的轴系跳动，同时叶片与轮盘的连接位置做了圆角过渡，降低应力集中系数，可承受长期高速旋转带来的离心载荷与流体交变载荷。安装边界上，轴段的长度、直径以及花键参数均适配常规同功率等级的动力输出接口，叶轮的最大外径尺寸可适配对应规格的涡壳腔体，安装时无需对涡壳或动力端做额外改造，即可直接完成装配替换，可用于同类型老旧设备的备件更换，也可作为新设备研发阶段的核心部件参考，帮助结构设计人员快速完成流道构型与安装接口的匹配验证，缩短流体设备的研发迭代周期。
