民用大涵道比涡扇发动机风扇段结构

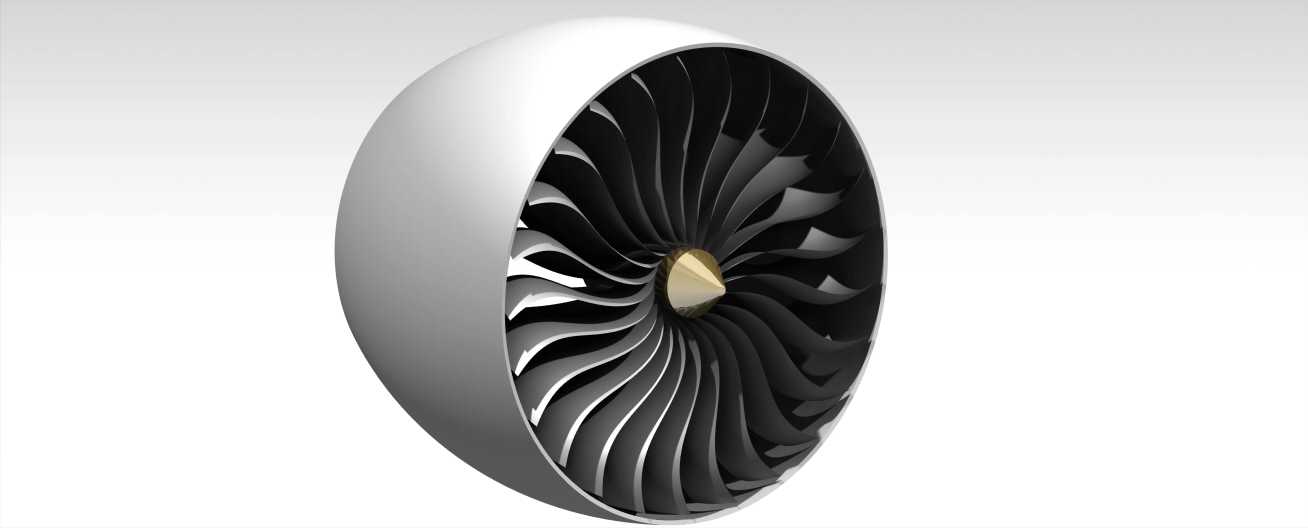

本次呈现的结构为大涵道比涡扇发动机的前端风扇段总成，是民用航空动力系统最前端的核心进气增压单元，直接决定整台发动机的进气效率、巡航推力输出与外涵道气流分配比例。从实际装机场景来看，该段结构安装于发动机短舱最前端，前端无遮挡直面高空来流，工作时需要承受-50℃到150℃的宽幅温度交变，以及起降阶段不同工况下的气流冲击、鸟撞冲击载荷，同时还要满足长航时循环下的结构疲劳寿命要求。

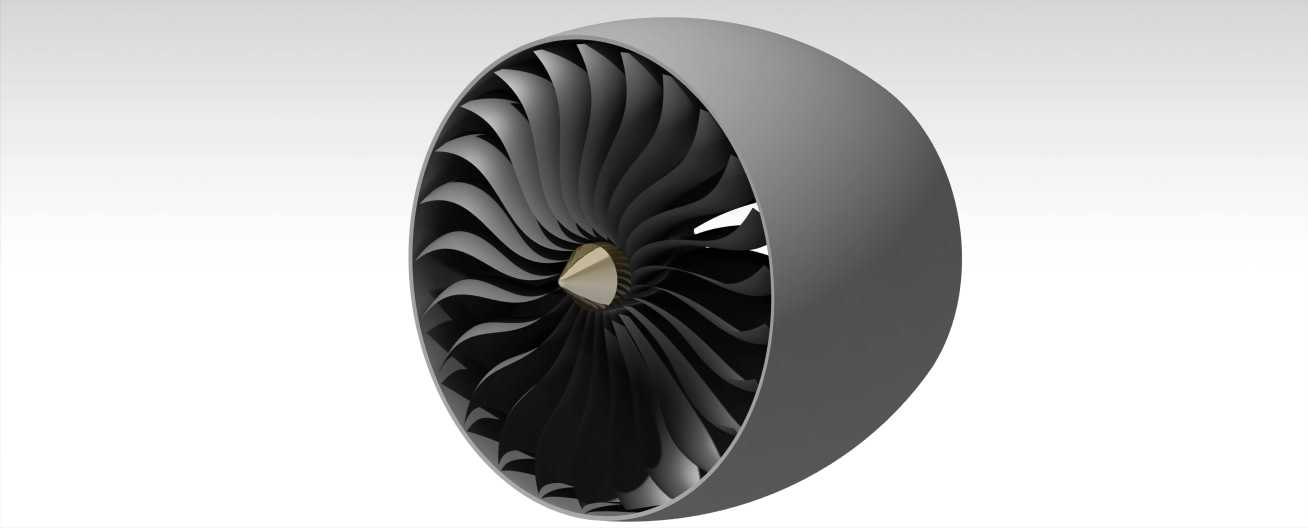

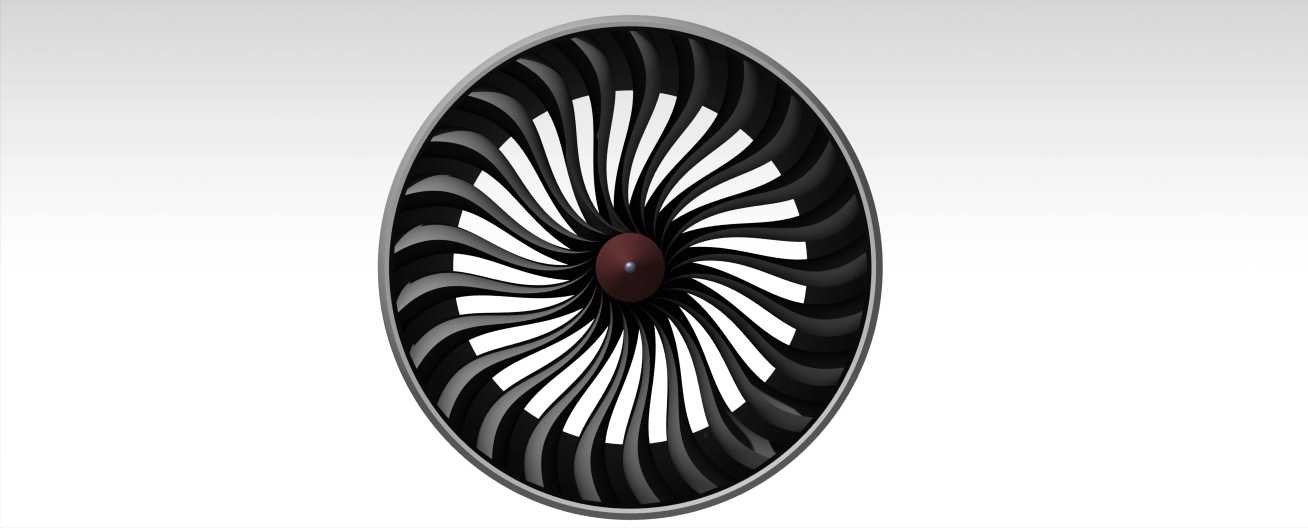

设计层面，该结构采用宽弦空心风扇叶片布局，叶片沿轮毂周向均匀排布，叶型沿展向做了复合扭角设计，从根部到尖部的翼型截面连续变化，根部截面弦长更大、安装角更陡，适配轮毂处较低的线速度，保证不同半径位置的气流攻角都处于最优区间，避免叶尖失速与根部气流分离；叶片前缘做了钝化处理，兼顾抗异物冲击能力与气动效率，叶尖与风扇机匣之间预留了微米级的冷态装配间隙，工作状态下受热膨胀与离心力伸长后，间隙刚好控制在气动损失最小的范围，既不会出现叶尖刮蹭机匣的故障，也不会因间隙过大产生漏气损失。

轮毂前端的进气锥采用抛物线旋成体造型，表面光滑无凸起，作用是将正面来流平滑导入风扇叶片通道，避免锥面产生气流分离造成进气畸变，锥体内预留了安装转速传感器、防冰管路的空间，可适配不同型号发动机的探测与防冰需求。外围的风扇机匣为环形薄壁结构，内壁做了耐磨涂层处理，机匣上预留了安装静子叶片、防冰管路、振动传感器的安装座，机匣外径与发动机短舱的安装法兰直接匹配，安装边的螺栓孔位沿周向均布，可直接对接外涵道壳体与前端进气整流罩。

从建模逻辑来看，该结构优先保证气动曲面的连续性，所有叶型曲面均达到G2连续要求，相邻叶片之间的流道截面无突变，可直接导入流体仿真软件做进气道流场分析，也可用于结构强度仿真时的叶片离心载荷、振动模态计算；各零部件之间的装配边界清晰，风扇叶片与轮毂的榫头连接结构、机匣的安装止口都做了还原，可直接用于装配干涉检查、维修拆装路径模拟，也可作为航空类教学演示的具象化模型，帮助初学者理解涡扇发动机前端的气流走向与结构组成逻辑。
