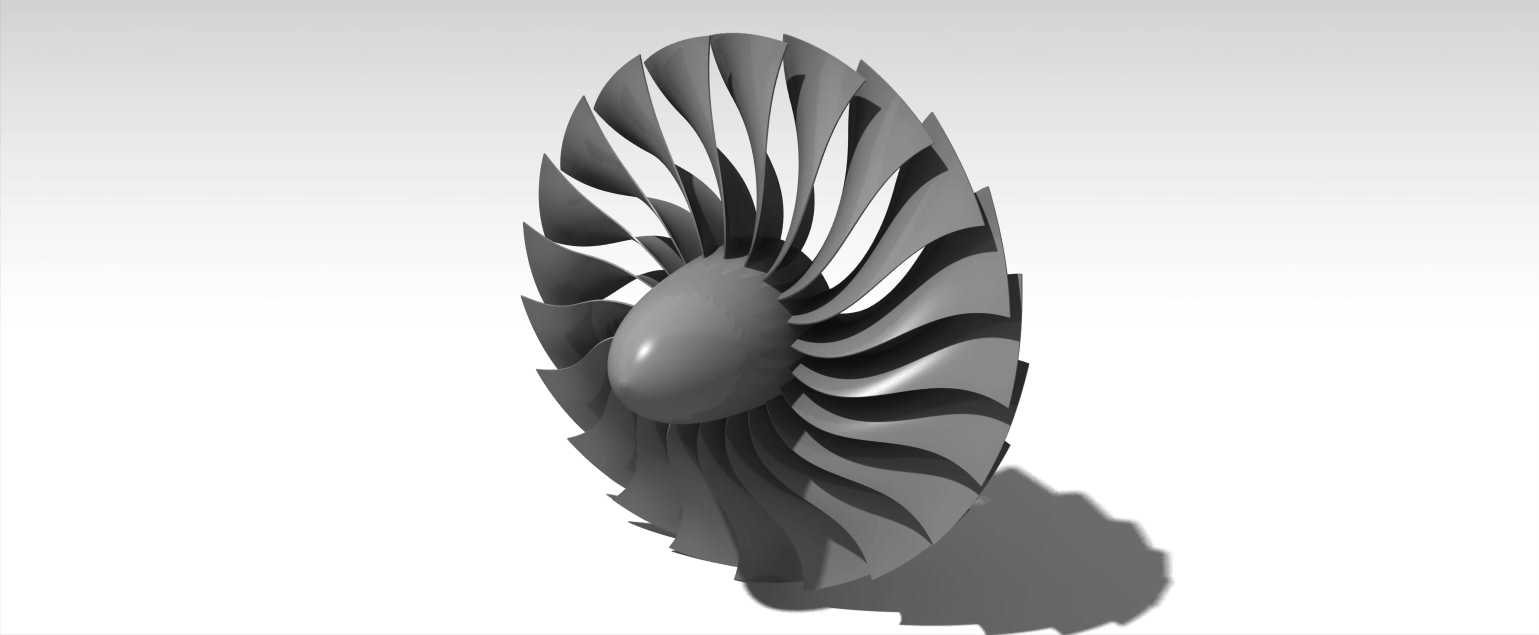

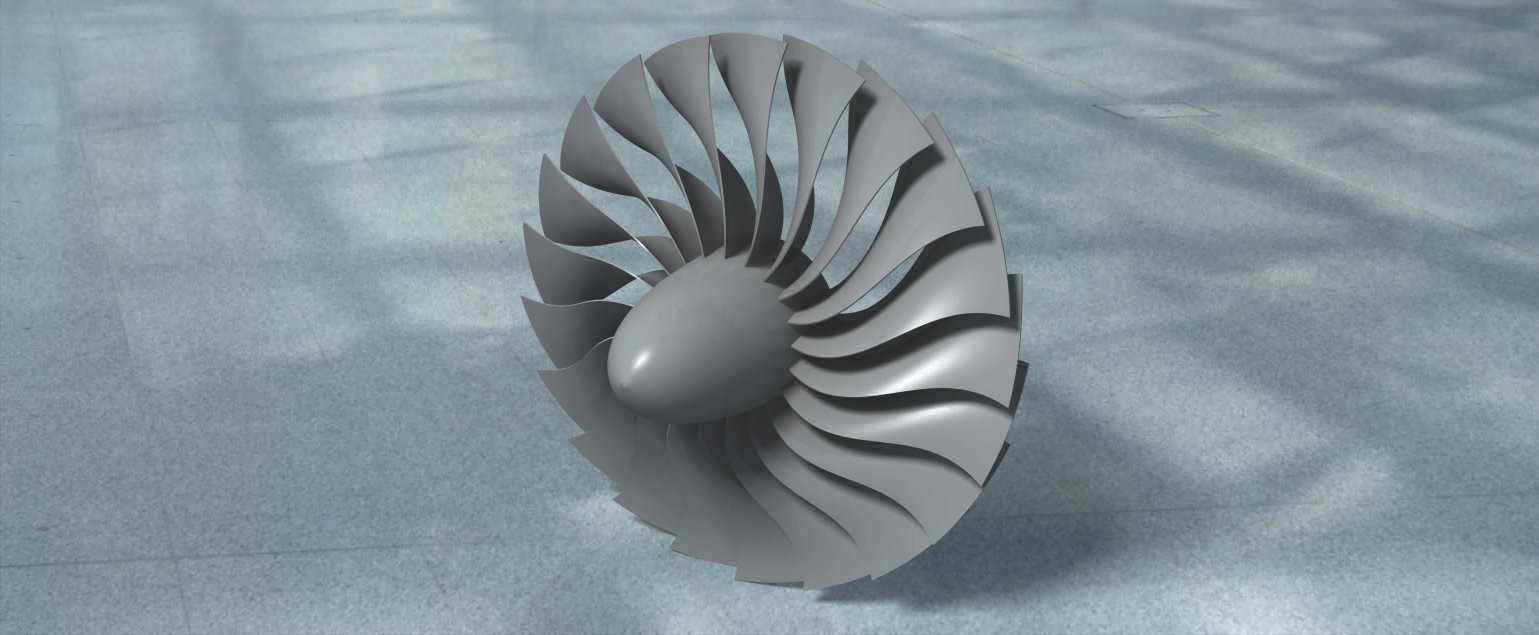

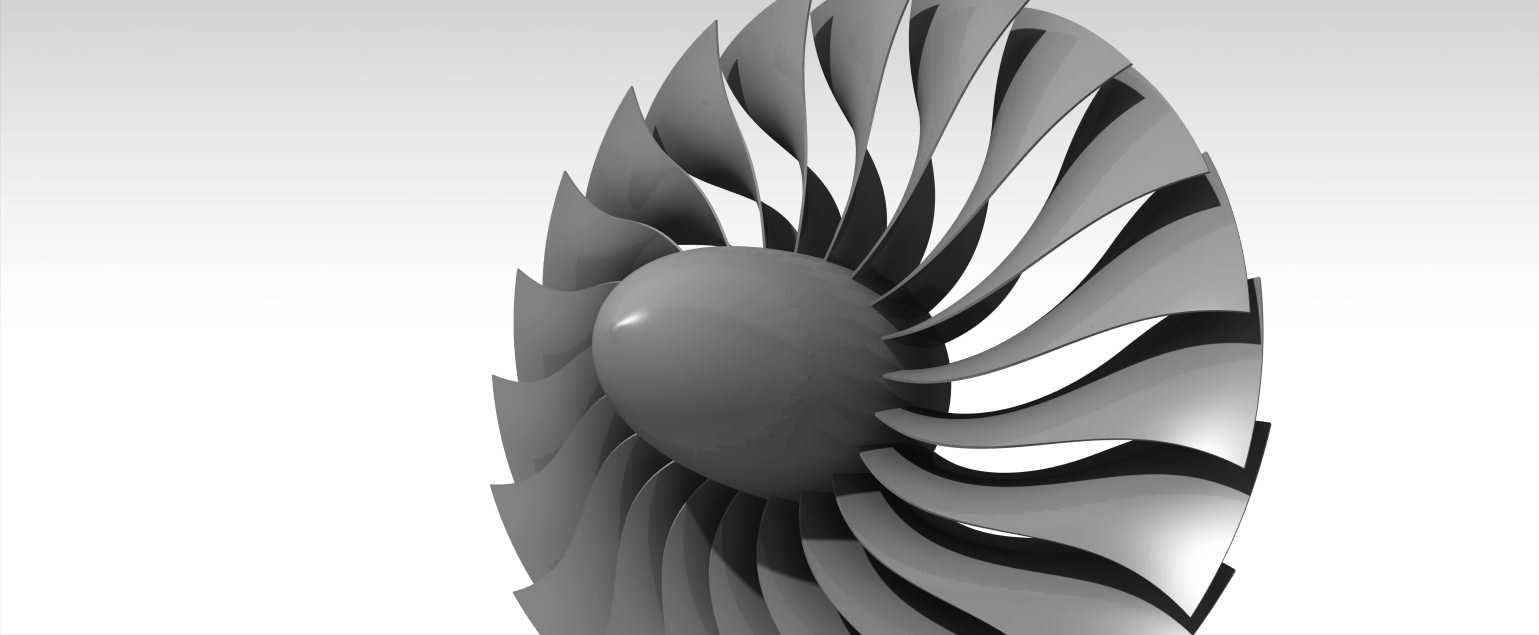

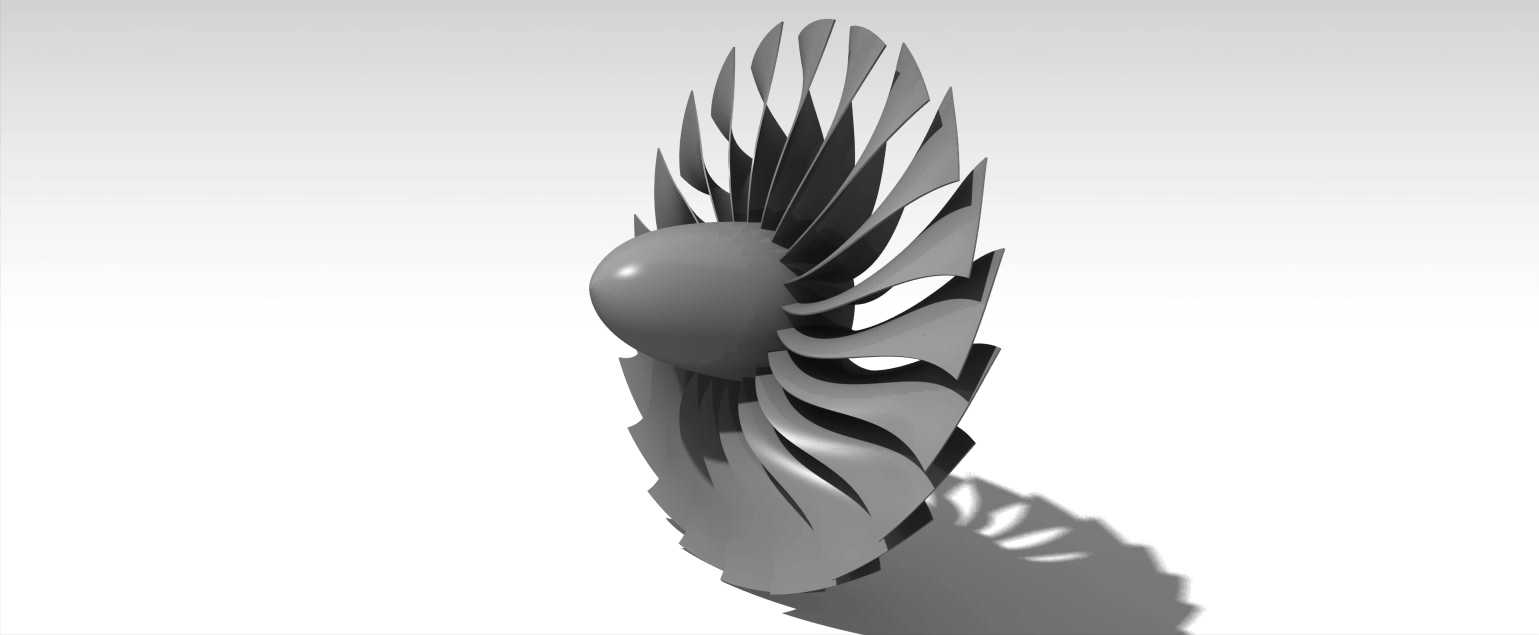

燃气轮机涡轮风扇叶片结构三维数模

该结构主要应用于航空燃气涡轮发动机、地面重型燃气轮机的进气压缩段前端，是动力装置进气系统的核心做功部件，实际运行中承担着吸入来流、对进气进行初步增压、将气流均匀导入后续压气机级的核心功能，其气动性能直接决定整台动力装置的进气效率、喘振裕度与整机油耗表现。从设计逻辑来看，该结构采用宽弦大扭角叶片布局，每片叶片的型线沿叶高方向遵循特定的气动规律扭转，从叶根到叶顶的安装角连续变化，适配不同半径位置的圆周速度差，避免不同叶高截面气流出现攻角失速，同时叶身采用了复合掠形设计，前缘后掠搭配尾缘前掠的组合形式，能够有效降低高亚音速来流条件下的激波损失，削弱叶片通道内的二次流强度，减少叶尖泄漏流带来的效率损耗。轮毂部分采用椭球整流造型，光滑过渡的曲面能够引导进气顺畅进入叶片通道，避免轮毂区域出现气流分离形成低速涡团，降低进气总压损失。叶片与轮毂采用整体式连接结构，叶根位置做了加厚过渡处理，匹配运行过程中离心载荷的分布规律，降低叶根连接处的应力集中系数，满足高转速工况下的结构强度要求。从安装边界来看，该风扇组件的后端设置有与低压压气机转子连接的安装止口与螺栓孔位，安装时需保证转子轴线与进气道轴线的同轴度偏差在允许范围内，同时叶顶与机匣内壁之间预留有符合设计规范的径向间隙，既避免运行过程中热胀、振动带来的叶尖碰磨，又能控制叶尖间隙泄漏量在合理区间，保证风扇的做功效率。实际工程应用中，这类风扇结构的设计需要反复迭代气动仿真与结构强度校核，既要保证气动效率满足推力或输出功率要求，又要确保在最高转速、进气畸变等极端工况下，叶片的应力、振动幅值均在材料许用范围内，避免出现高周疲劳断裂故障。建模过程中，叶片型面采用多截面曲面拟合生成，严格保证型面的光顺连续性，避免曲面出现褶皱、拐点，影响后续气动仿真计算的准确性，同时所有过渡圆角均按照实际工艺要求设置，还原真实零件的结构特征，可直接用于气动性能分析、结构有限元计算、装配干涉检查等研发环节，为燃气轮机进气端的方案设计、改型优化提供可靠的三维数模支撑。
