小型脉冲式喷气动力装置结构设计

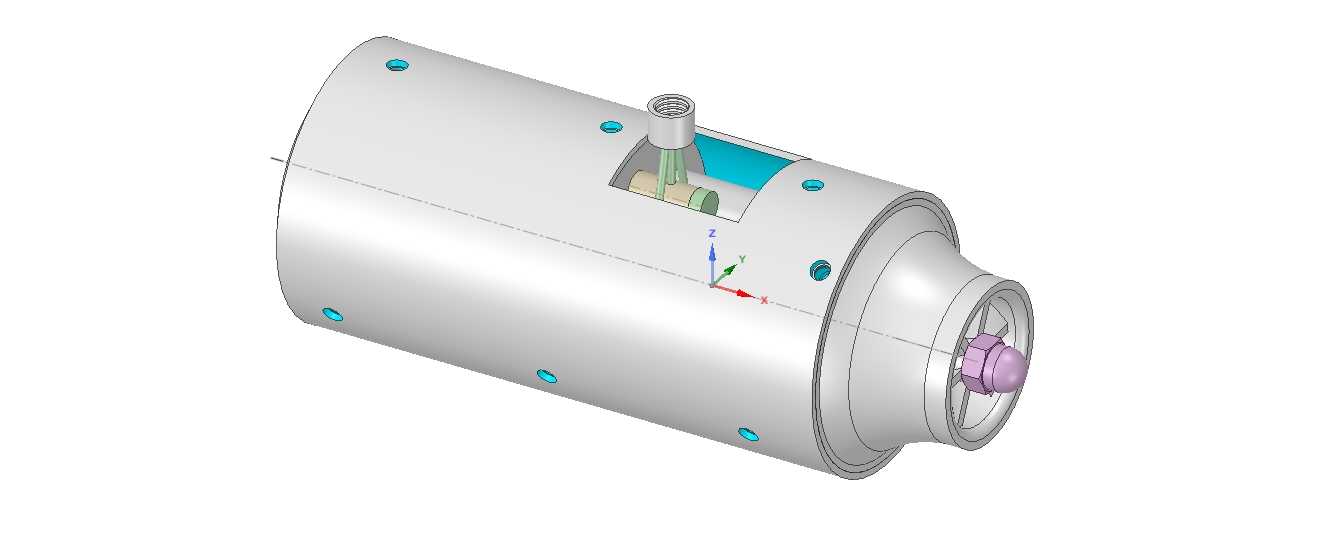

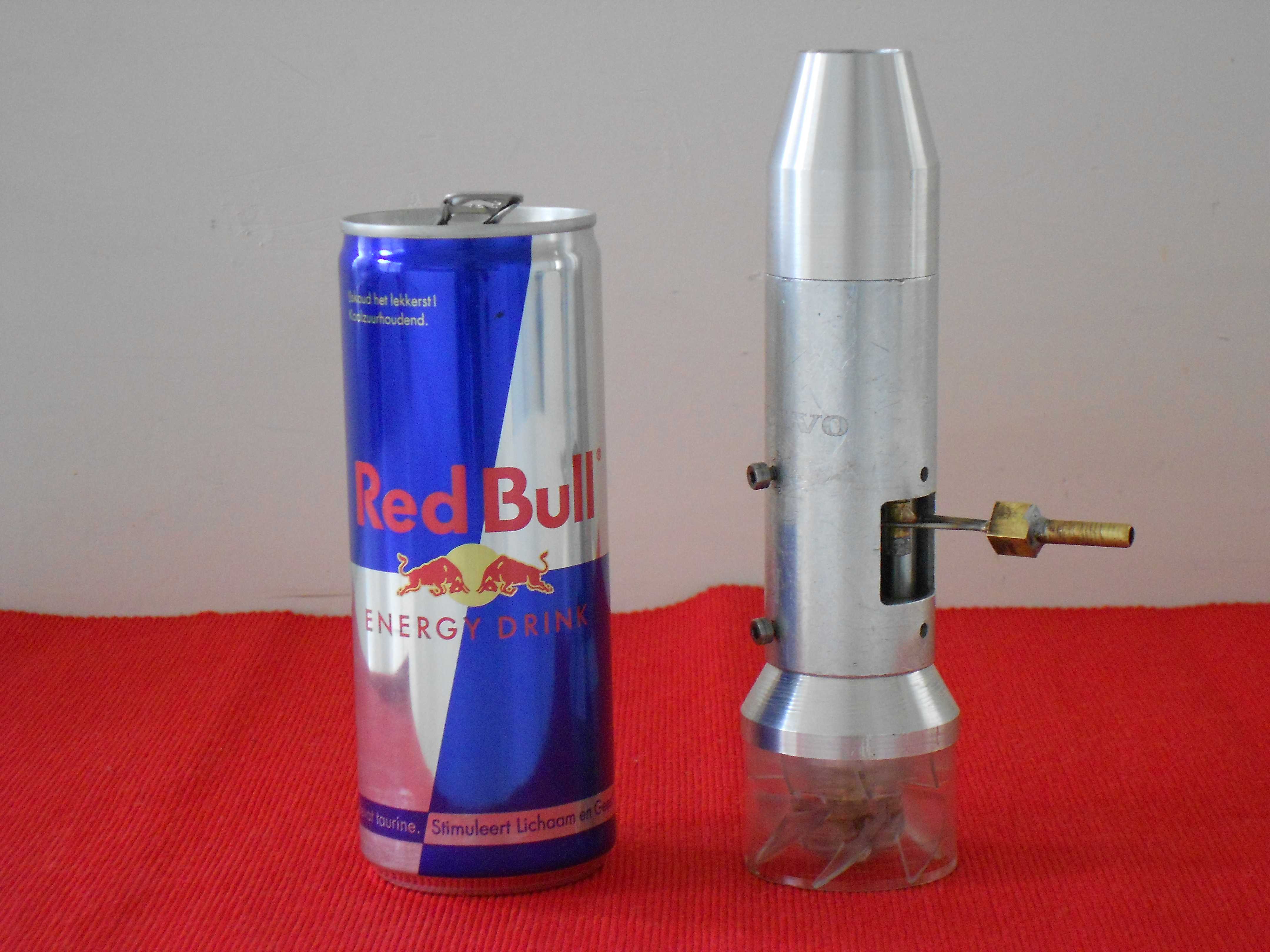

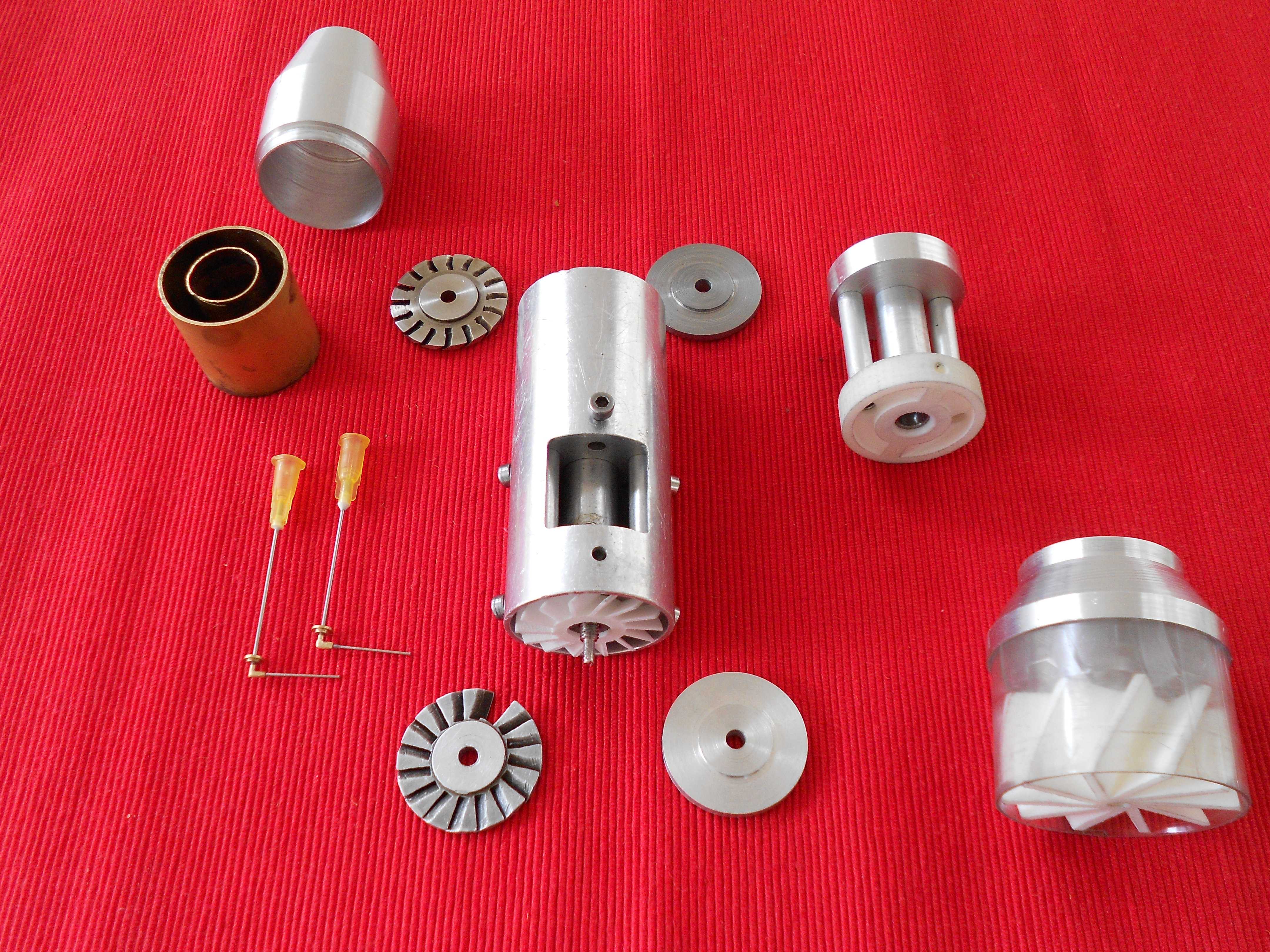

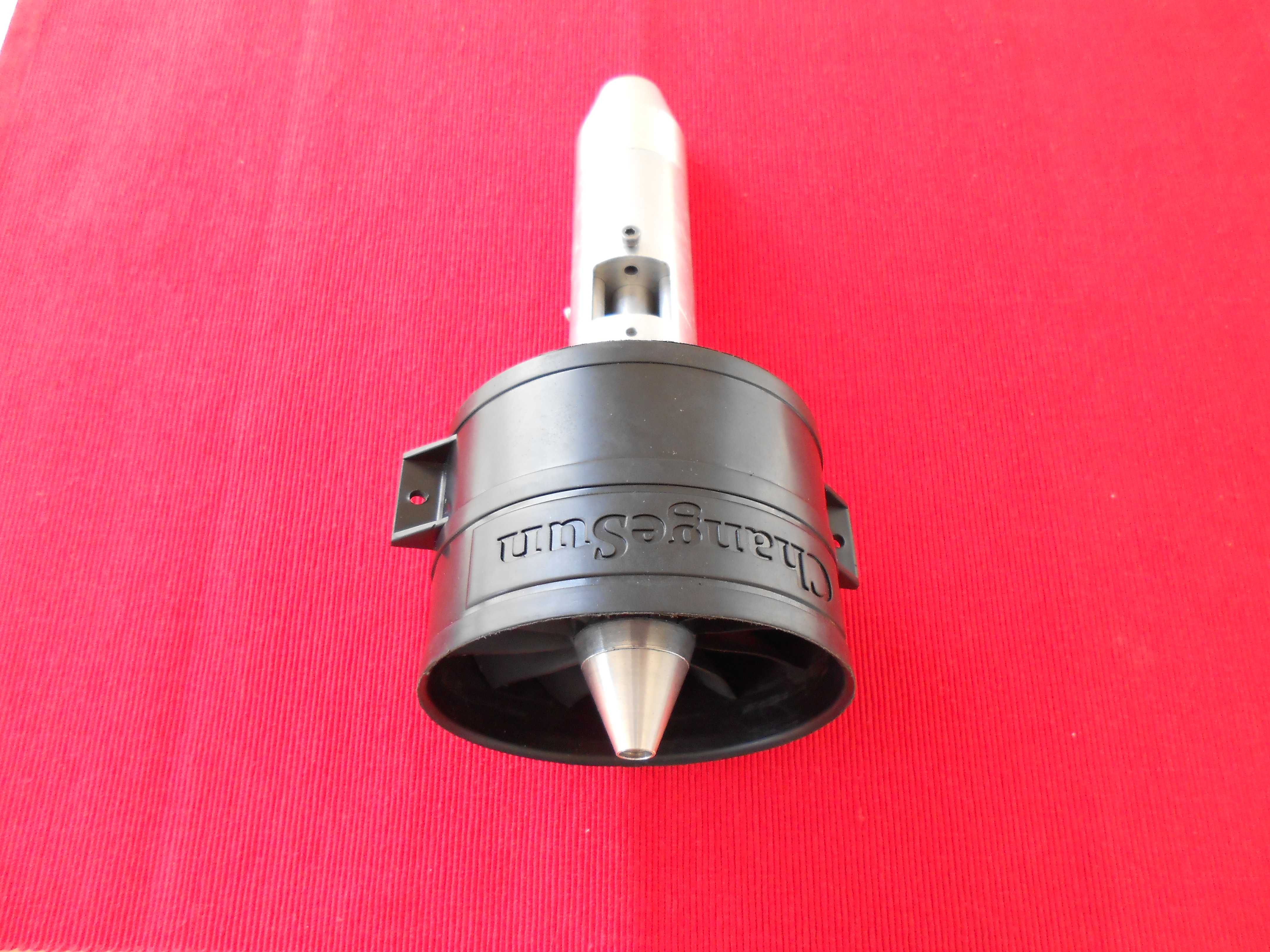

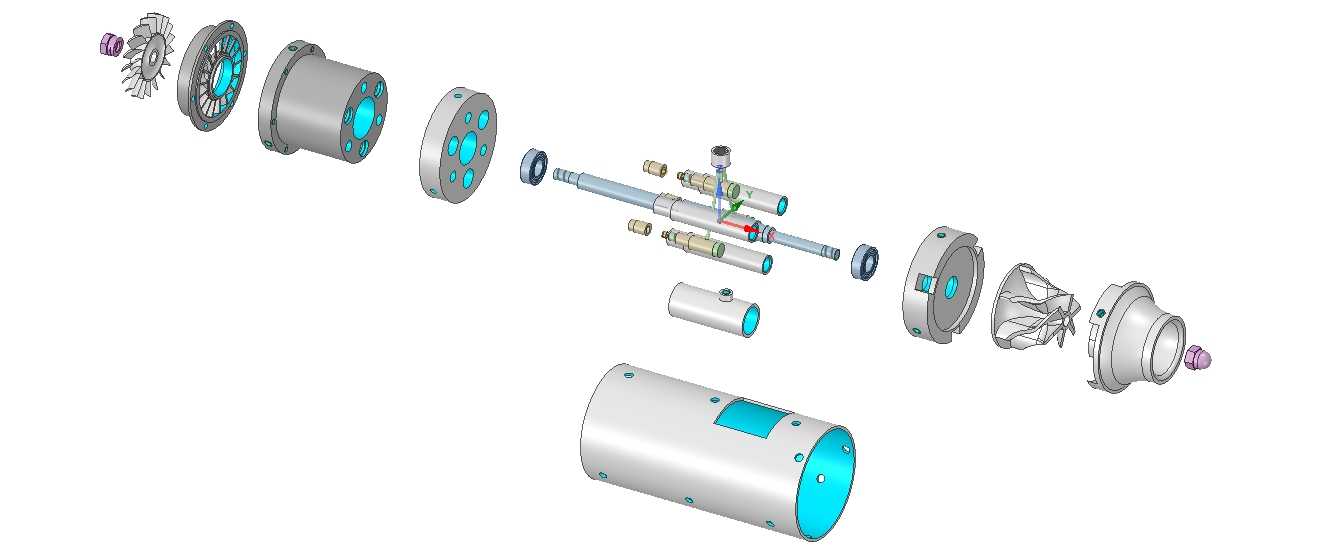

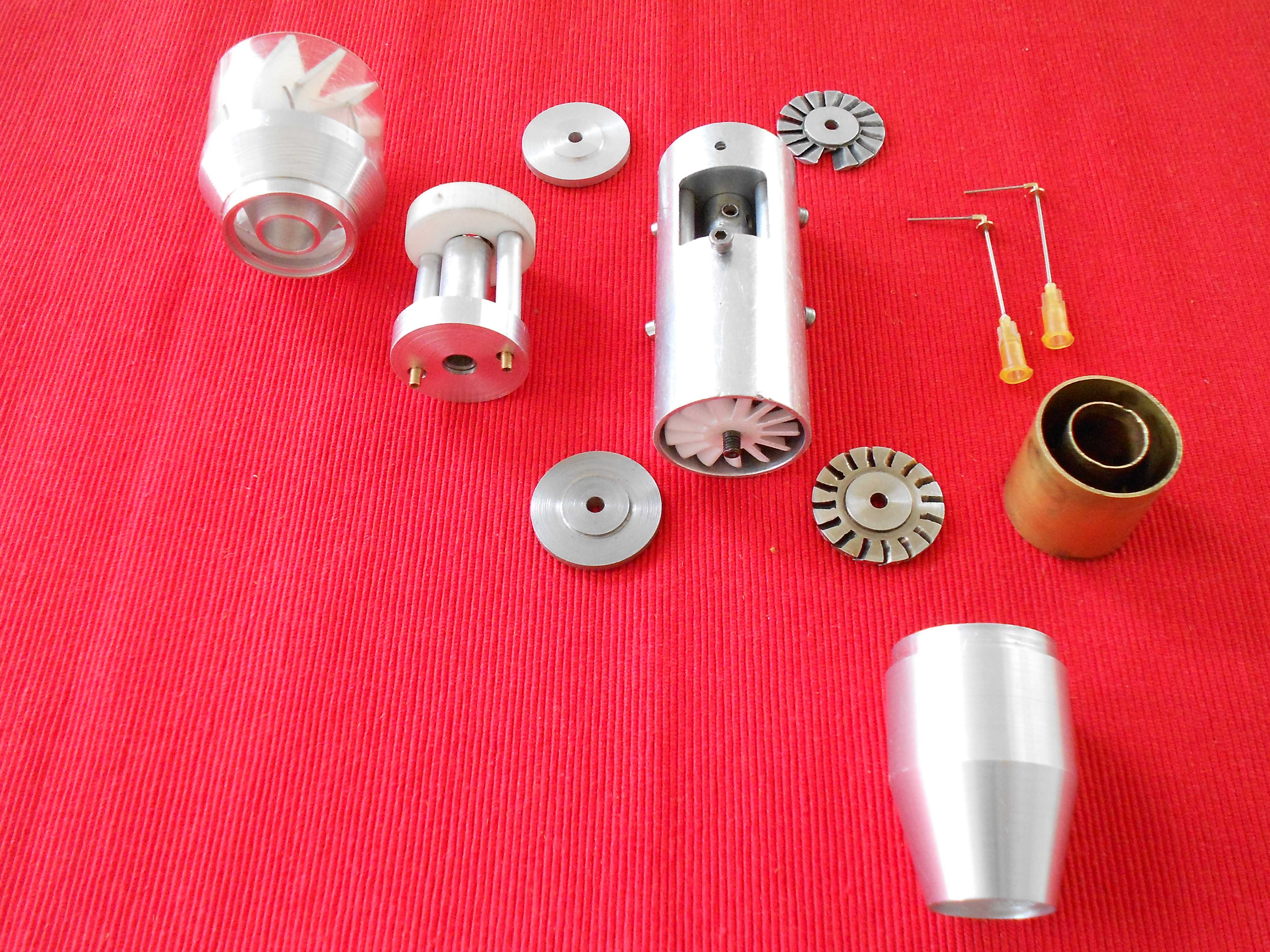

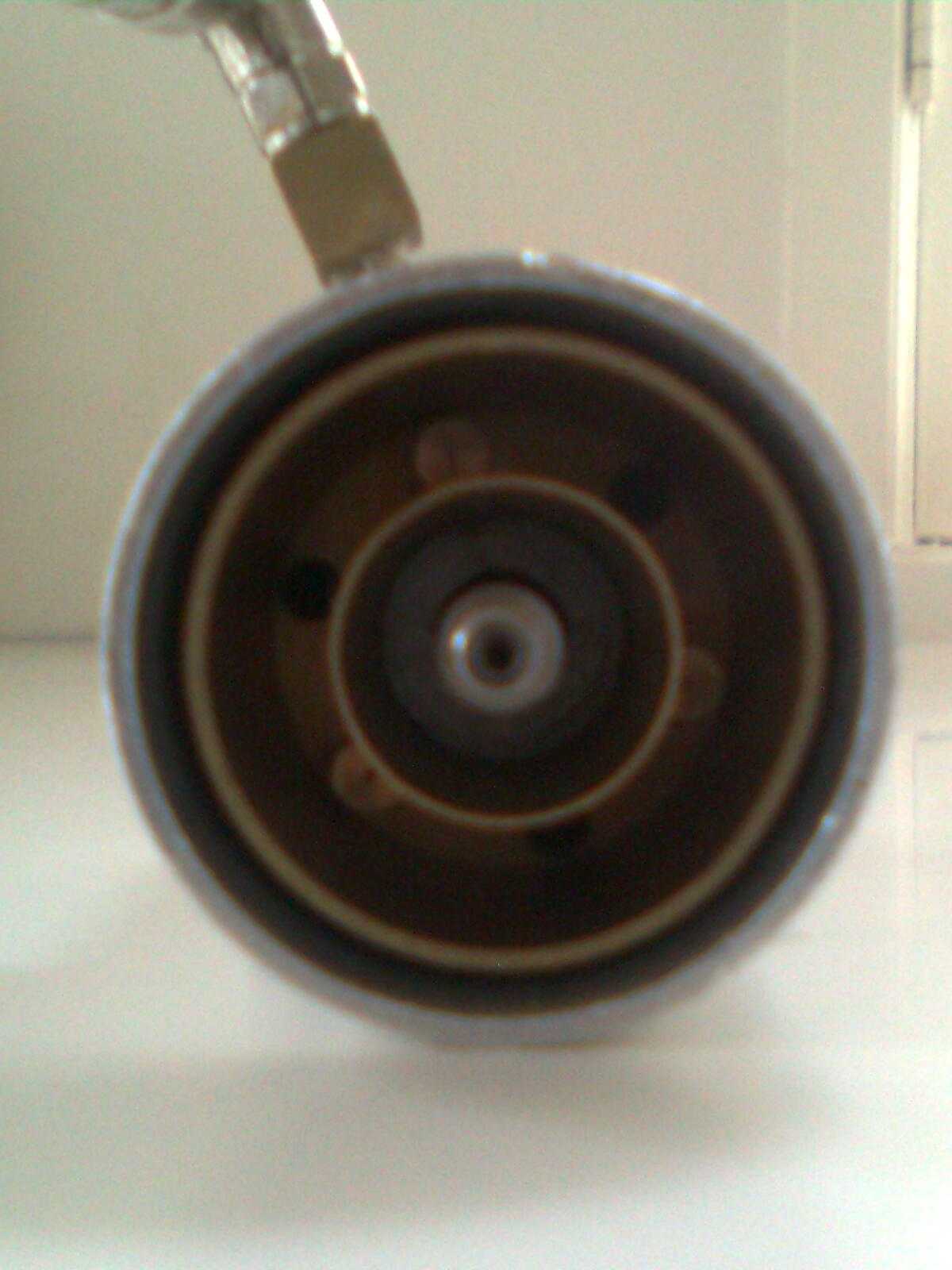

这款小型喷气动力装置的设计，最初面向航模动力改装、小型实验台动力测试以及教学演示场景，区别于大型航空涡喷发动机的复杂结构，它采用脉冲燃烧原理实现推力输出，整体结构做了极致简化，降低了加工与装配难度，适合个人爱好者、高校机械类专业做动力原理验证使用。从结构布局来看，装置整体采用同轴回转体设计，主体外壳选用铝合金材质车削加工，兼顾轻量化与高温工况下的结构强度，前端进气段做了收敛锥面设计，能够优化进气气流的导向性，减少进气紊流对燃烧稳定性的干扰；中段为燃烧腔体，侧壁预留了燃油喷嘴安装孔、点火组件安装位以及火焰稳定器的固定点位，喷嘴采用侧置斜插布局，能够让雾化燃油与进气气流在燃烧腔内充分混合，提升燃烧效率；尾段采用扩张喷口设计，可将燃烧后的高温高压燃气加速喷出，将热能转化为推力输出，底部的透明端盖既可以观察内部燃烧状态，也方便日常拆解维护内部的单向阀片组件。从安装边界来看，装置整体外径与常见易拉罐直径接近，整体长度控制在200mm以内，侧壁预留的三个紧定螺钉安装位，既可以实现各段壳体的同轴定位装配，也可以作为整机安装固定的点位，适配小型航模机身、实验测试台架的安装需求，不需要额外设计复杂的转接支架。在功能设计上，这款装置没有复杂的压气机与涡轮结构，依靠燃烧腔内的压力波动实现进气与排气的自循环，启动时仅需要外部气源提供初始进气、配合高压点火器即可完成点火，稳定工作后可自主维持燃烧循环，推力输出可通过燃油供给量进行线性调节，能够满足小载荷航模的动力需求，也可作为小型高速旋转设备的动力源使用。设计过程中重点考量了高温区域的热变形控制，燃烧腔内壁做了0.5mm的加厚处理，各段壳体的连接采用螺纹加密封垫的结构，既保证了腔体的密封性，也能抵消高温下的材料膨胀量，避免工作过程中出现连接松动或者漏气问题；燃油喷嘴选用黄铜材质加工，耐燃油腐蚀且导热性适中，能够避免燃油在喷嘴内部受热结焦堵塞，喷嘴的安装角度经过多轮调试，确保雾化油束正好落在燃烧腔的核心回流区域，让混合气点火更稳定，不会出现低空燃比下熄火的问题。
