机械框架支撑连接块结构设计

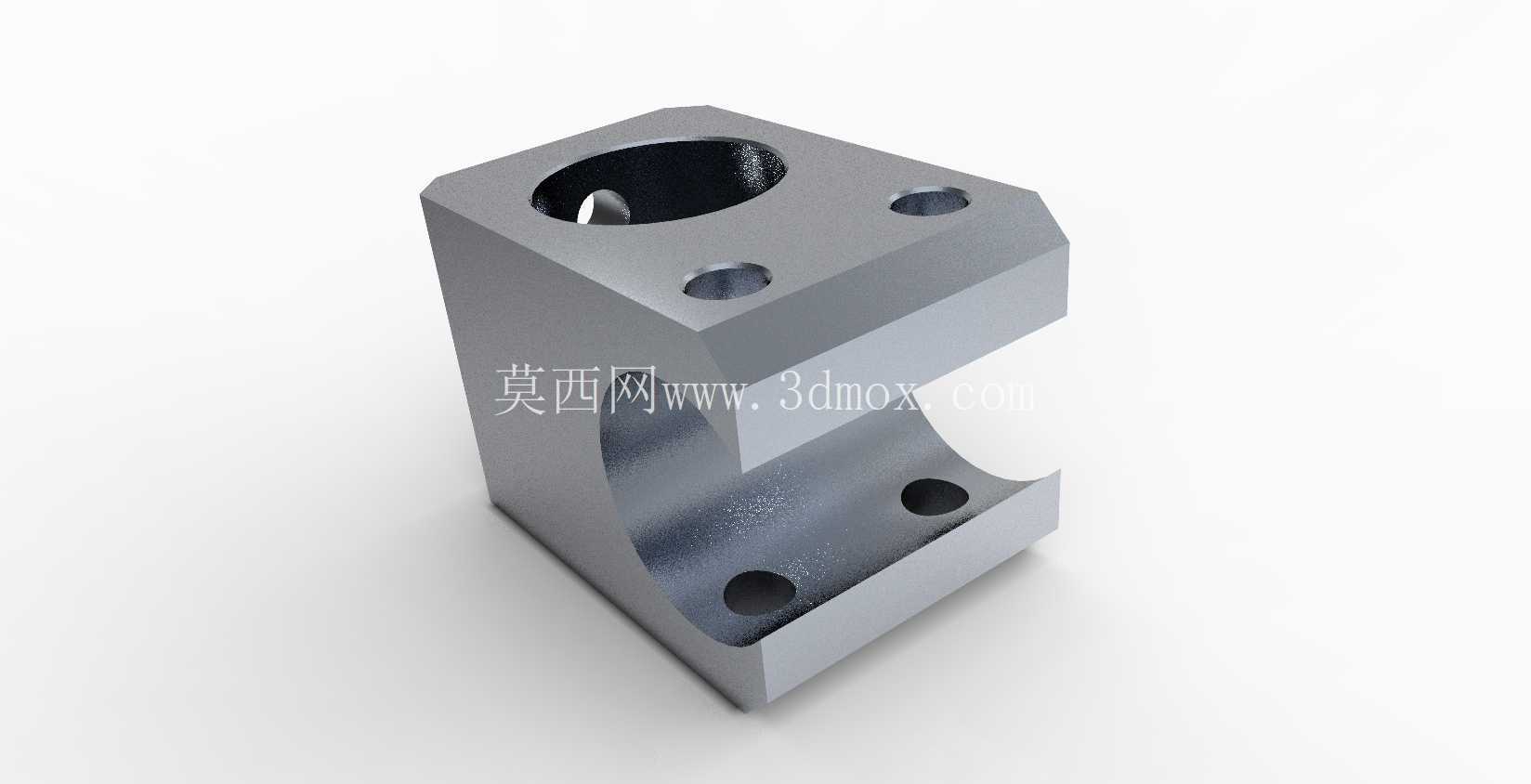

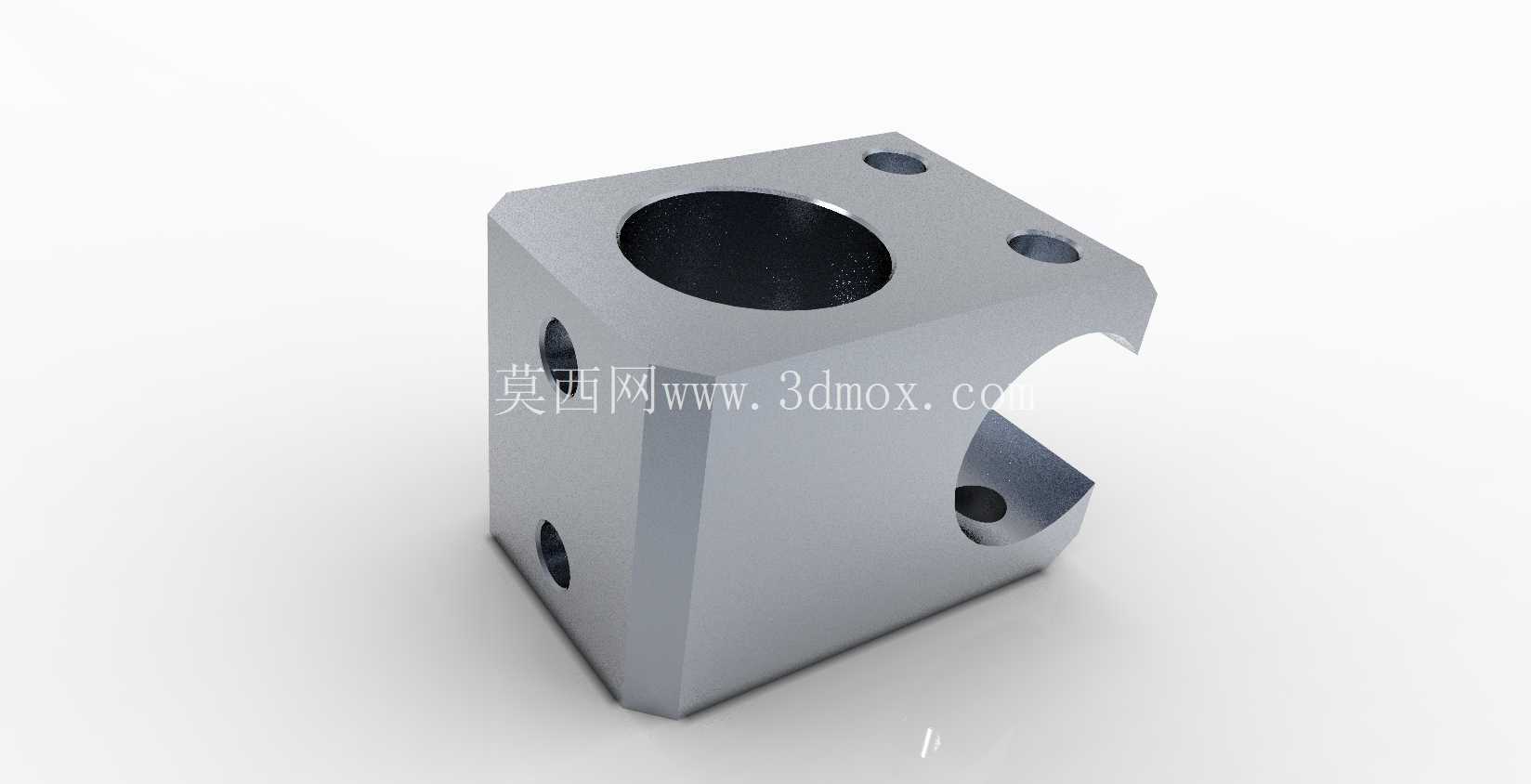

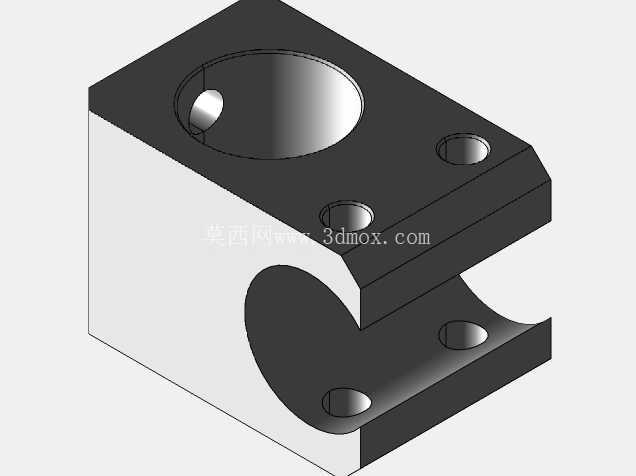

　　这款支撑连接构件的设计初衷，是为轻型自动化设备的框架拼接提供可靠的点位承载方案，在小型输送线侧边定位、桌面级工装夹具的基座固定、非标检测设备的型材连接场景中，这类零件承担着分散载荷、精准限位的核心作用，区别于标准型材角码的通用属性，该构件针对特定安装空间做了定制化的结构优化，能在狭窄的装配区域内同时完成垂直与水平两个方向的构件对接。从结构细节来看，构件主体采用近似方块的基体形态，顶部开设的大直径通孔用于穿装主轴类零件或者大规格紧固螺栓，孔壁做了均匀的壁厚设计，避免螺栓锁紧时出现应力集中导致的基体开裂；顶面分布的两个小直径沉孔，用于将整个构件固定在安装基准面上，沉孔的深度刚好容纳内六角螺栓的头部，保证安装后顶面无凸起，不会干涉上方其他零件的布置。

　　构件侧面的异形缺口是整个设计的核心功能区，这个半开放的弧形卡槽用于卡装圆形杆件或者管状构件，缺口边缘做了微小的倒角处理，既方便装配时杆件的滑入定位，也能消除锐边避免安装过程中划伤操作人员或者零件表面；侧面分布的多个径向小孔，用于安装紧定螺钉，当杆件卡入弧形槽后，拧紧这些紧定螺钉就能实现杆件与支撑块的刚性连接，防止设备运行过程中杆件出现轴向窜动或者周向转动。设计过程中优先考虑了加工工艺的可行性，基体的所有外表面均为平面或者规则圆弧面，采用常规的三轴数控铣床即可完成全部加工工序，不需要定制特殊刀具或者五轴加工设备，能有效控制单件加工的成本与周期；各个安装孔的位置公差控制在±0.02mm范围内，保证装配时不需要额外修配就能实现精准对接，孔与孔之间的壁厚预留了足够的安全余量，按照铝合金6061-T6材质计算，单个支撑块能承受不低于800N的垂直静载荷，完全满足轻型自动化设备的承载需求。

　　在安装边界方面，构件的整体外形尺寸控制在紧凑范围内，不会占用过多的框架安装空间，底部的平整基面可以直接贴合在铝型材的槽面或者钢板的安装面上，不需要额外加工定位凸台；侧面的紧定螺钉孔采用标准公制螺纹，适配市面上常规的内六角紧定螺钉，用户不需要单独定制特殊规格的紧固件。实际应用中，这类支撑块常成对使用，分别固定在框架的两侧，共同支撑横向布置的导杆或者辊轴，相比一体式的支撑座，分体式的设计能降低长导杆的装配难度，安装时可以先将两个支撑块固定在基准位置，再将导杆穿入两个支撑块的弧形槽内，最后拧紧紧定螺钉即可完成装配，后期维护更换导杆时也不需要完全拆解周边的其他构件，只需要松开紧定螺钉就能抽出导杆，大幅降低了设备的维护耗时。

　　需要注意的是，该构件的弧形卡槽尺寸是针对特定直径的杆件设计的，使用时需要确认被支撑杆件的直径与卡槽尺寸匹配，如果杆件直径偏差过大，会出现卡装间隙过大或者无法装入的问题；另外构件的承载方向以垂直顶面的载荷为主，不适合承受过大的侧向冲击力，如果应用场景存在较大的侧向载荷，需要额外增加定位销来强化连接强度。
