卡特蜂鸟双座特技飞行器结构设计

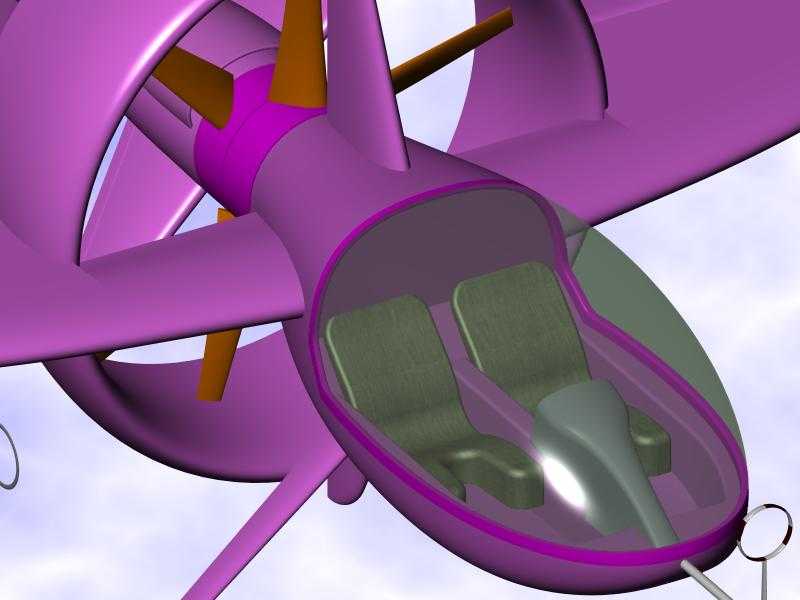

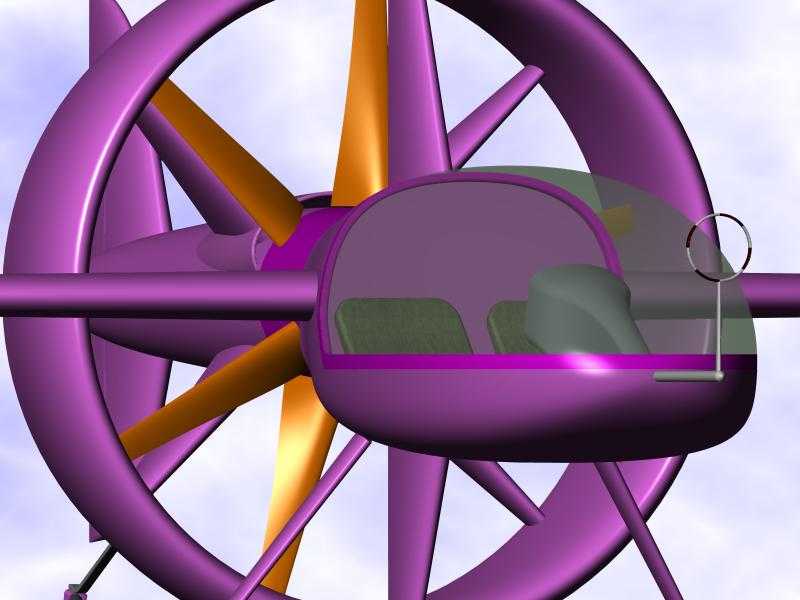

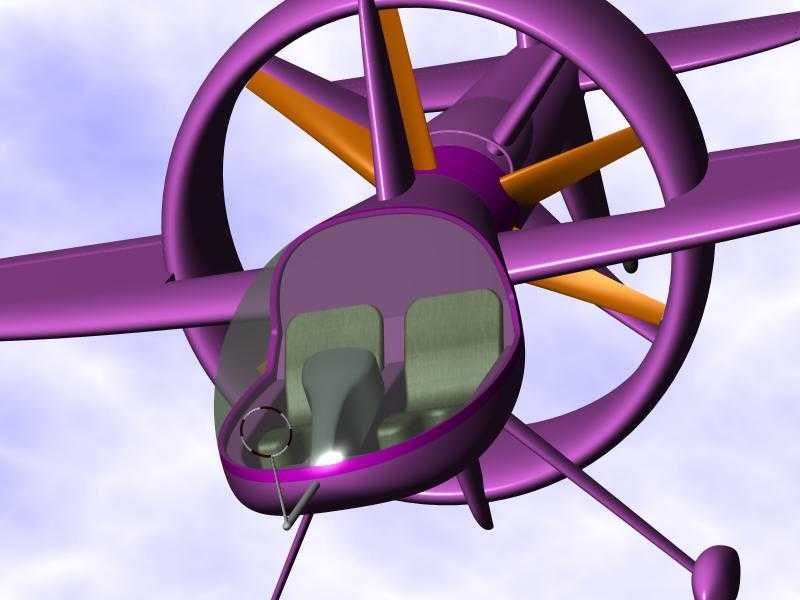

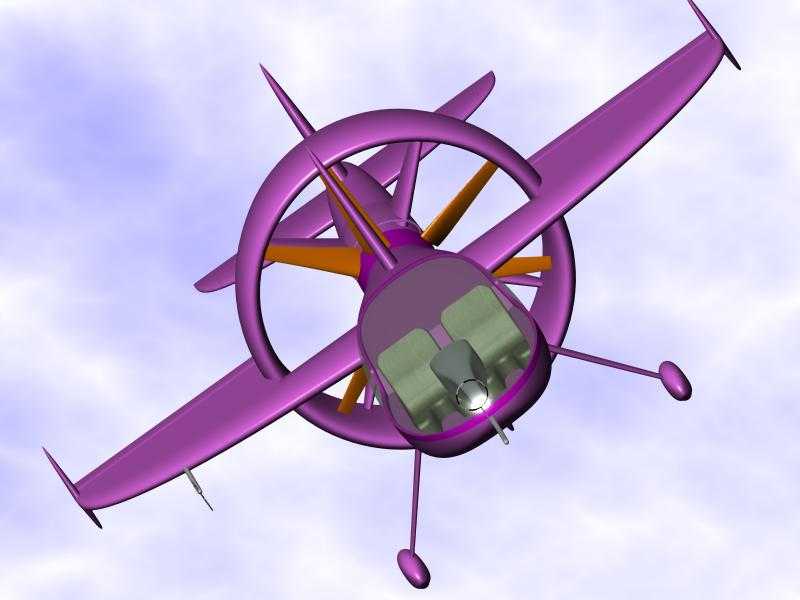

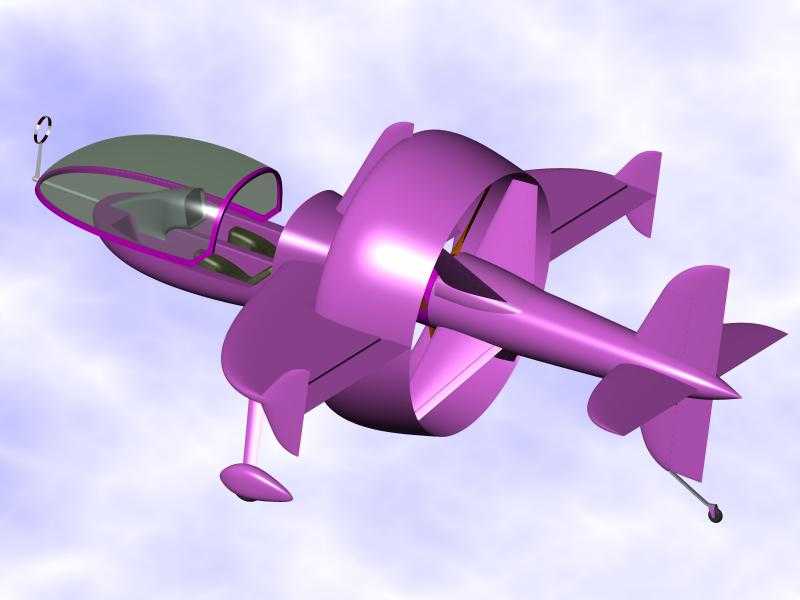

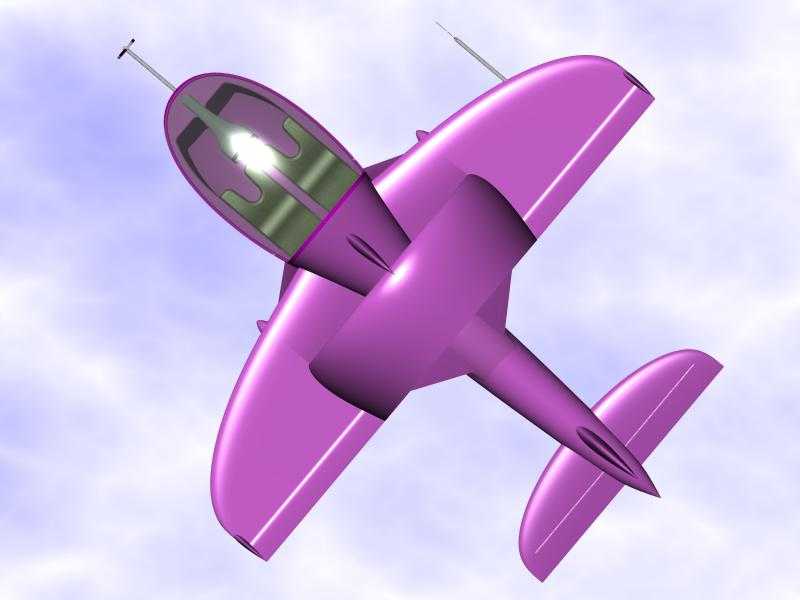

这款双座特技飞行器的结构设计，核心围绕低空特技飞行的操控响应需求展开，整体采用涵道式动力单元后置的布局，将动力模块整合在机身中段靠后的环形涵道结构内，既能够通过涵道环提升螺旋桨的气动效率，也能在低空特技机动时避免桨叶剐蹭障碍物，适配城市低空体验飞行、航空运动赛事的场景使用需求。从实际用途出发，该机型定位轻型载人特技飞行器，可承担航空运动表演、低空飞行体验、轻型航空运动训练等场景的使用需求，双座布局可搭载一名飞行员与一名乘员，前后串列的座舱设计能够在保证乘员视野的同时，尽可能压缩机身正面迎风面积，降低飞行过程中的气动阻力。设计过程中优先考虑特技机动的结构强度冗余，机身主体采用流线型曲面过渡，从机头的透明座舱罩开始，曲面连续延伸至尾部尾翼组，避免气动面出现突兀的折角，减少大迎角机动状态下的气流分离问题。涵道结构与机身采用一体化承力设计，环形涵道壁同时作为动力单元的安装基座与机身承力结构的一部分，不需要额外设置独立的动力安装支架，能够有效降低机身整体结构重量。两侧的小尺寸主翼布置在涵道前方的机身下部，翼面采用小展弦比设计，适配特技飞行所需的高滚转响应速率，翼根位置与机身主承力框直接连接，能够承受大过载机动下的气动载荷。尾部采用双垂尾加平尾的布局，垂尾布置在机身尾部两侧，避开涵道出口的高速气流区域，保证舵面在各种机动姿态下都能获得稳定的气流冲刷，提升操控的精准度。前三点式的起落架采用轻量化的单支柱设计，前起落架布置在座舱下方，主起落架集成在机身下部的整流结构内，起落架支柱带有缓冲行程，能够适应简易起降场地的着陆冲击，同时起落架整体突出机身的尺寸较小，不会对飞行状态的气动阻力造成过多影响。座舱内部的双座布局采用阶梯式布置，后座椅位略高于前座，保证后舱乘员的前向视野，座舱罩采用整体式曲面透明件，框架结构仅布置在座舱边缘与侧面，最大程度减少视野遮挡，适配特技飞行过程中飞行员对周边空域的观察需求。涵道内部的动力单元采用轴流桨设计，桨叶的翼型针对低速大推力工况优化，在飞行器做悬停、小半径转向、过失速机动等特技动作时，能够提供稳定的推力输出，涵道唇口采用圆角过渡设计，在大侧滑角飞行状态下，能够保证进气气流的均匀性，避免动力输出出现突降。机身尾部的尾椎结构从涵道中心向后延伸，将平尾与垂尾的安装点后移，增大舵面的操纵力臂，在相同舵面偏转角度下能够获得更大的操纵力矩，降低特技机动时的舵面操作量，提升操控的跟手性。整体结构的安装边界充分考虑轻型飞行器的尺寸限制，整机翼展与机身长度控制在轻型运动类飞行器的尺寸区间内，能够适配通用轻型机场的停机位与起降跑道要求，不需要对现有通用航空基础设施做针对性改造即可投入使用。
