航空发动机涡轮叶片轮盘结构设计

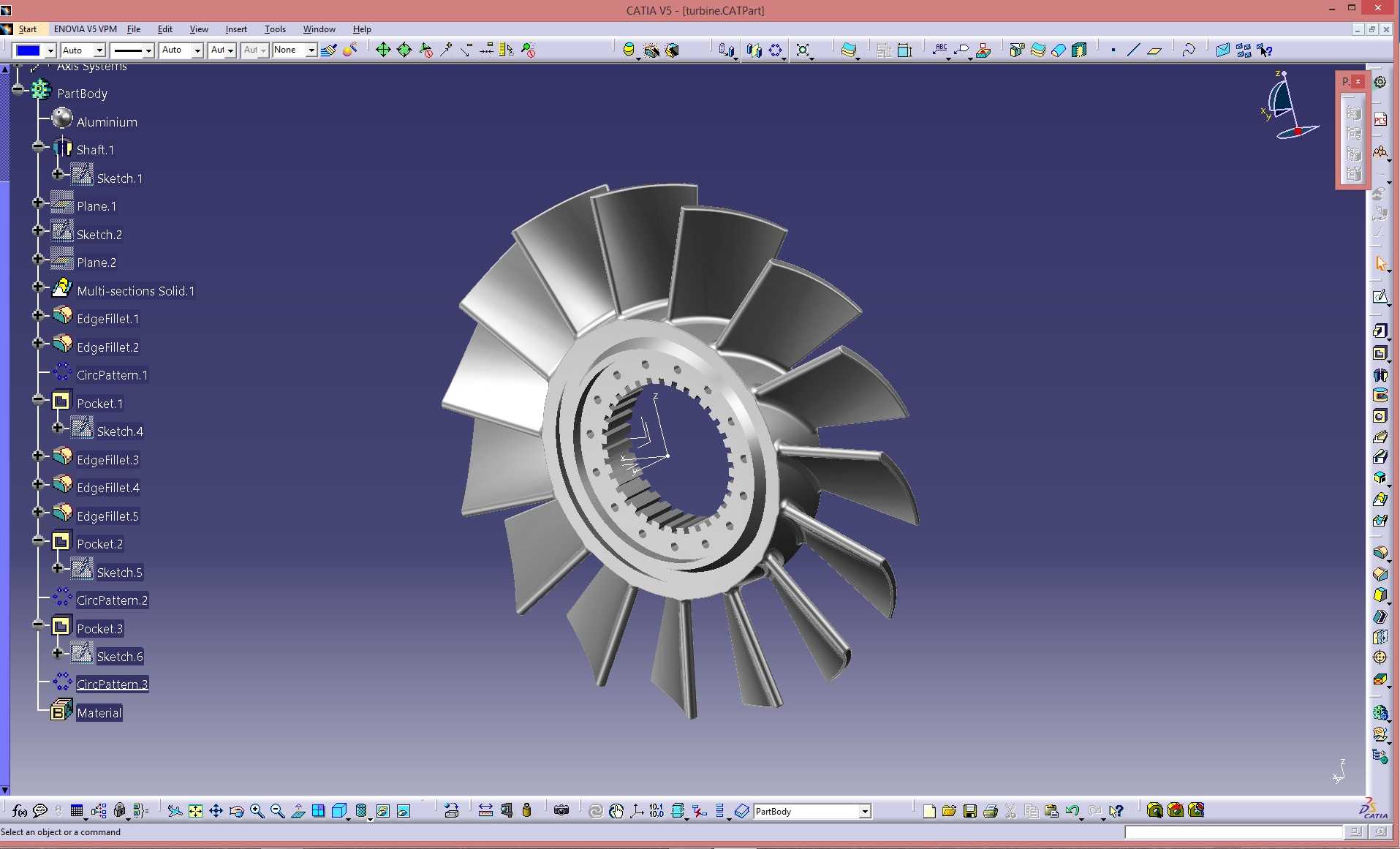

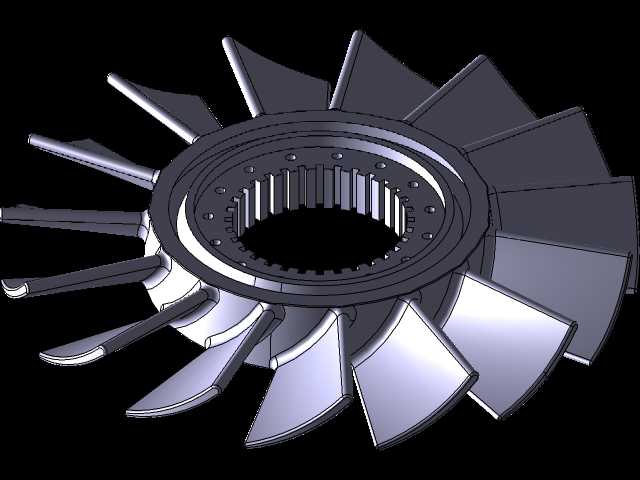

该涡轮结构是透平机械的核心做功部件，常见于航空涡扇发动机、地面燃气轮机、涡轮增压器等动力设备中，核心作用是将高温高压工质的热能与压力能转化为旋转机械能，为整机输出轴功率。从结构设计逻辑来看，轮盘中心采用内花键孔结构，可直接与传动轴实现周向固定，花键齿的均布设计能有效传递大扭矩，同时保证装配时的同轴度要求，避免高速运转时出现偏心振动。轮盘外缘均匀排布的扭曲叶片采用变截面翼型设计，叶型从根部到顶部存在连续的扭角变化，这种设计是为了匹配不同半径处的气流速度三角形，让气流沿叶高方向均匀做功，减少叶顶泄漏损失与叶根流动分离，提升整级的做功效率。叶片根部采用枞树型榫头与轮盘外缘的榫槽配合，这种连接形式能在高温工况下承受叶片高速旋转产生的巨大离心力，同时允许叶片在温度变化时产生微小的热膨胀位移，避免热应力集中导致的结构失效。设计过程中需要严格控制轮盘的厚度梯度，从中心轮毂到外缘轮缘的厚度过渡要平滑，避免截面突变带来的应力集中，同时要做动平衡校核，确保所有叶片的质量矩沿周向均匀分布，将高速运转时的不平衡量控制在允许范围内。安装边界方面，中心花键孔的配合公差需要满足传动轴的装配要求，轮盘端面的定位止口要保证与相邻级轮盘或密封件的轴向间隙符合设计值，叶片顶部与机匣之间的间隙要预留合理的热膨胀量，既要避免运转时叶片刮蹭机匣，也要控制间隙过大带来的工质泄漏损失。在实际工况中，涡轮前端直接接触燃烧室排出的高温燃气，因此叶片与轮盘的材料选型需要兼顾高温强度、抗蠕变性能与抗热疲劳性能，结构设计时还要预留冷却通道的布置空间，通过内部气冷降低叶片本体的工作温度，延长部件的使用寿命。这类涡轮的建模过程需要先完成单个叶片的参数化建模，通过叶型坐标点拟合生成光滑的叶身曲面，再通过圆周阵列生成整圈叶片结构，轮盘部分则通过旋转凸台生成基体，再切除出榫槽、花键、减重孔等细节特征，建模时要保证所有曲面的连续性，避免出现尖角、碎面等问题，为后续的有限元强度分析、流体仿真提供合格的几何模型。
