户外遮阳用钢构冠层支撑框架设计

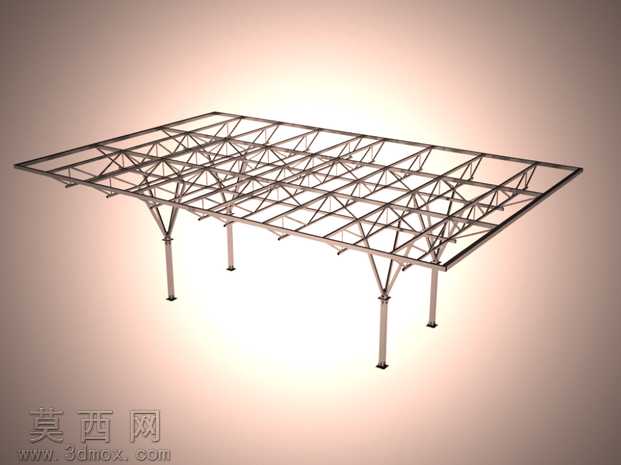

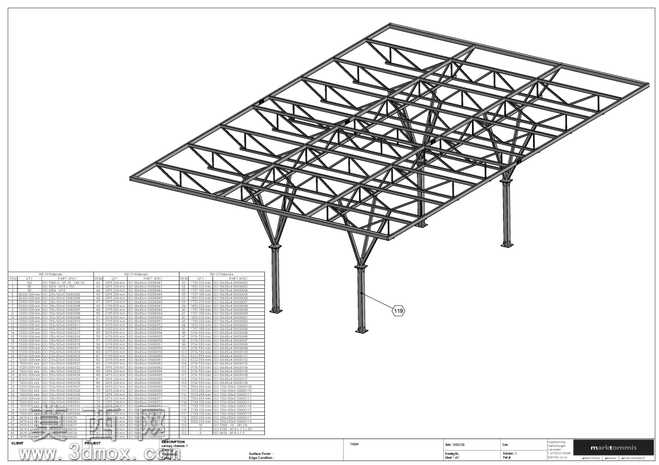

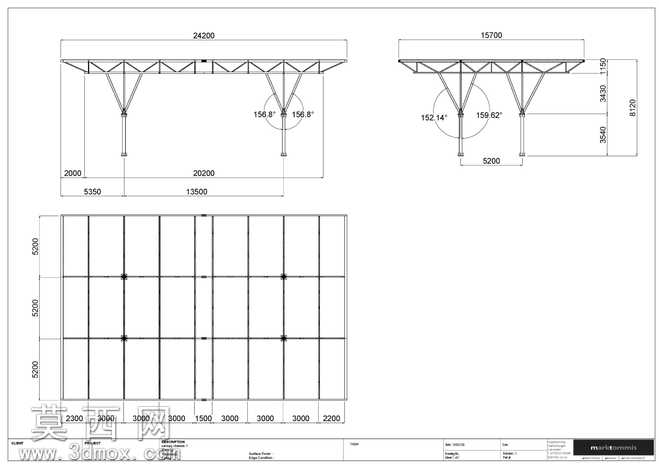

本作品为户外遮阳用途的钢构冠层支撑框架三维模型，建模过程严格遵循钢结构工程的常规设计逻辑，先通过基准面定位确定六根支撑立柱的排布坐标，立柱采用变径圆管截面设计，底部设置带安装孔的方形法兰底座，适配混凝土地面的膨胀螺栓固定需求，保证整体结构的抗倾覆稳定性。上部冠层采用空间桁架结构搭建，建模时先绘制顶层矩形边框的轮廓草图，沿边框等距排布纵向主龙骨，再在主龙骨之间交叉布置斜向腹杆，所有杆件采用统一规格的方管截面，通过焊接节点的方式完成连接，既保证顶棚框架的整体抗扭、抗弯性能，又能最大程度降低结构自重，减少钢材用量。立柱与顶部桁架的连接位置设置Y形分叉支撑节点，将顶部桁架的荷载均匀传导至立柱，避免节点处出现应力集中的问题。渲染阶段为所有钢构件赋予哑光银灰色金属材质，模拟热镀锌钢材的真实表面质感，添加柔和的环境漫反射光源，突出桁架结构的空间层次与杆件的连接细节，清晰展现每一处腹杆的排布走向与节点构造。设计过程中充分考虑户外使用场景的荷载需求，桁架的网格间距经过合理排布，既可以为上层遮阳板、光伏板等附属设施提供稳定的安装基面，又能保证框架自身的通风透风性，降低强风天气下的风阻影响。整体模型的所有杆件连接节点均做了贴合实际施工的处理，没有出现脱离工程实际的悬空杆件或者错位连接，可直接用于钢结构遮阳棚、户外停车棚冠层的方案展示、结构验算参考，也可作为相关场景搭建的素材使用，模型的结构比例完全符合常规户外钢构棚的尺寸规范，各部件的参数设置贴合实际工程的选材标准，能够直观展现这类钢冠层框架的完整构造逻辑。
