手部仿生巢状中空结构三维数模

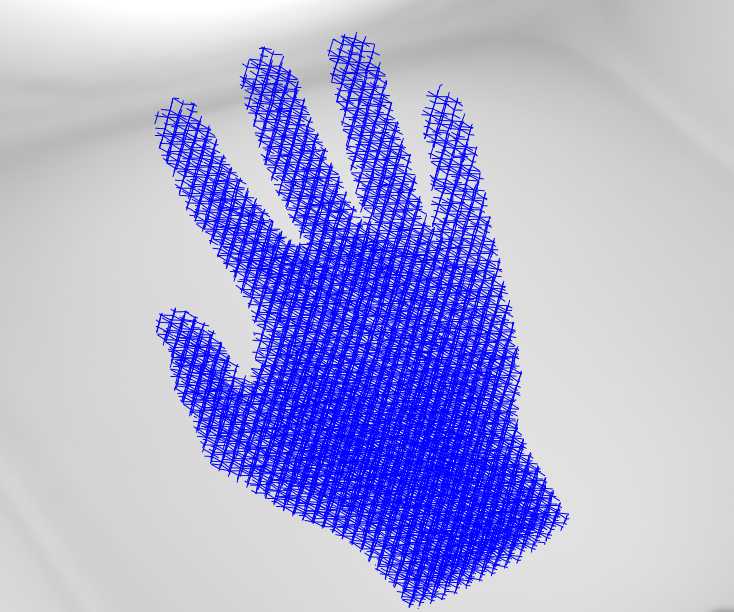

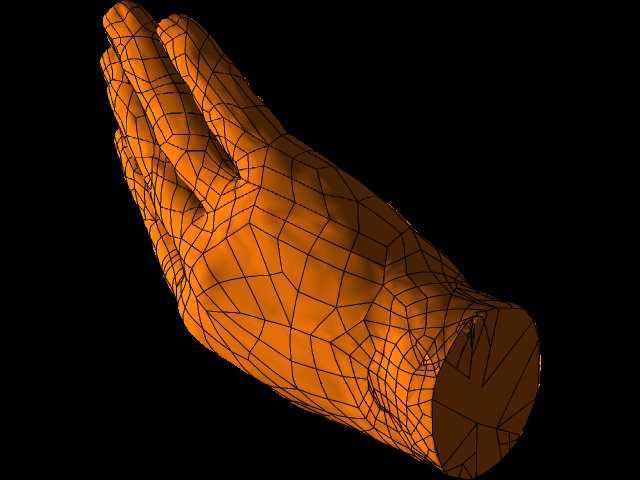

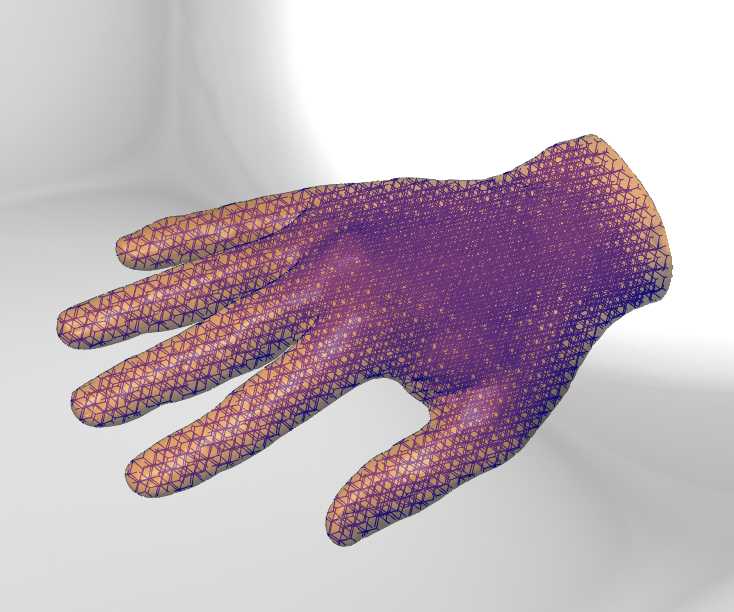

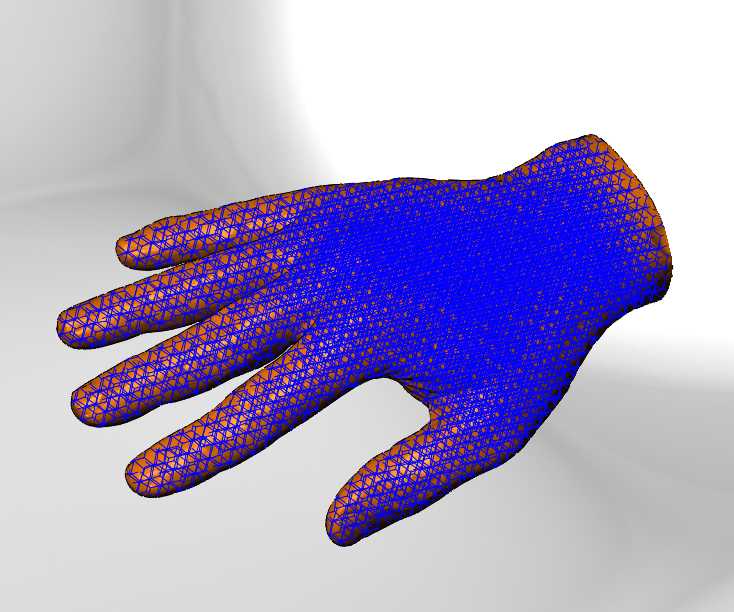

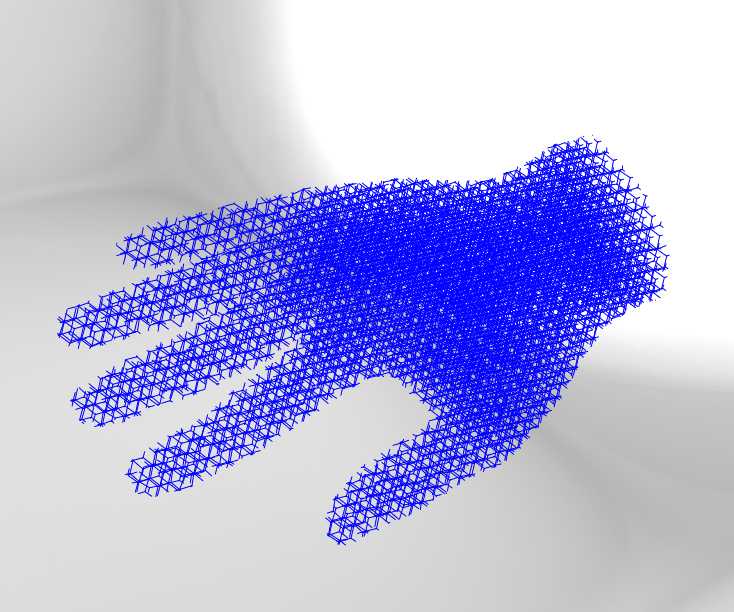

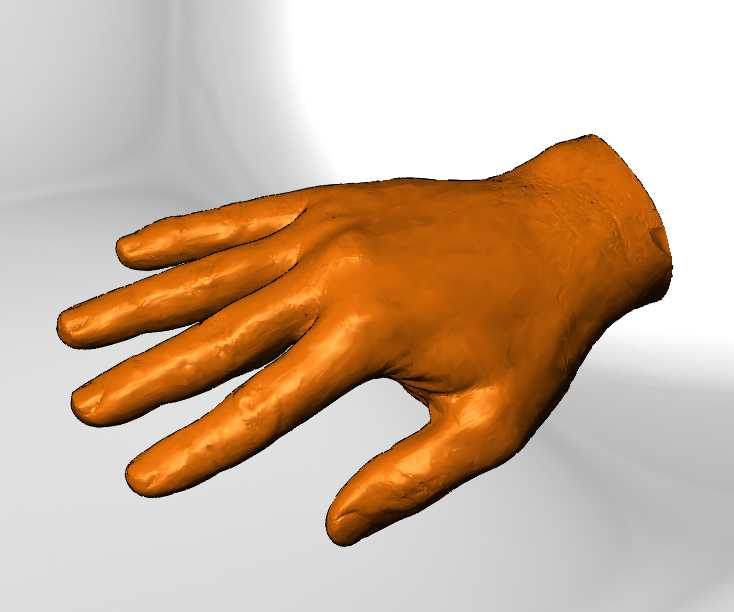

这款手部仿生巢状结构的设计，最初是面向康复辅具、仿生机器人末端执行器以及人机工程验证场景开发的，区别于传统实心手部建模方案，巢状网格结构布置在中空的手部皮肤层内侧，在保证整体外形贴合人体手部轮廓的前提下，大幅降低了结构整体重量，同时兼顾了不同方向的受力缓冲需求。从实际应用场景来看，这类结构可以直接嵌入仿生机械手的外层蒙皮内部，替代传统的硬质支撑骨架，当机械手执行抓取动作时，巢状网格可以随手指关节的弯曲产生可控的弹性形变，避免硬质支撑与外层柔性蒙皮之间出现运动干涉，也能在接触被抓取物体时提供均匀的缓冲力，减少对易碎、易刮花工件的表面损伤。在康复辅具领域，这种中空巢状结构可以作为定制化康复手套的内部支撑层，根据患者手部的实际尺寸调整网格密度，在指关节对应位置预留更大的形变余量，既能够为手部活动提供必要的支撑力，又不会过度限制患者的康复训练动作，相比传统的注塑支撑件，结构重量可以降低六成以上，长时间佩戴也不会产生明显的负重感。设计过程中，首先通过逆向扫描获取标准人体手部的外轮廓曲面，向内偏移固定厚度作为皮肤层的内边界，再基于拓扑优化算法生成连续的巢状网格结构，网格的杆件直径根据手部不同位置的受力需求做差异化调整：手掌掌心位置日常承受的接触压力较大，网格杆件直径适当加粗，网格单元尺寸缩小，提升局部抗压能力；手指指节位置需要频繁弯曲，网格单元沿手指弯曲方向做定向拉长处理，降低弯曲方向的结构刚度，保证关节活动的自由度。安装边界方面，整个结构的腕部末端预留了标准的连接法兰接口，可以直接与不同规格的机械手腕部模组、康复辅具固定绑带基座对接，接口位置的网格做了局部加密处理，避免连接位置出现应力集中导致的结构断裂。结构整体的外形尺寸完全匹配成年男性的标准手部轮廓，手指张开的最大角度、各指节的长度比例都严格参照人体测量学数据设定，不需要额外做外形修形就可以直接适配常规尺寸的柔性手部蒙皮，巢状结构的所有网格杆件之间都做了圆角过渡处理，避免应力集中点的出现，在反复弯折的工况下可以有效提升结构的疲劳寿命。中空的内部腔体还可以预留出传感器、走线的布置空间，不需要额外在结构上开孔走槽，能够将触觉传感器、压力检测元件直接嵌入巢状网格的空隙当中，让检测元件更接近外层接触表面，提升力反馈检测的灵敏度。
