皮带张紧装置金属结构装配设计

项目分类:3D模型 发布时间:2021-08-09 ID:227015
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计
  • 皮带张紧装置金属结构装配设计

皮带张紧装置是带传动系统中不可或缺的配套部件,广泛应用在各类需要维持皮带传动张力的工业场景中,从常规的输送线传动、机床动力传输,到小型动力设备的动力传递环节,都能见到这类结构的身影。它的核心作用是在皮带长期运行出现松弛后,持续提供合适的张紧力,避免皮带打滑、跳齿,同时补偿皮带磨损、温度形变带来的长度变化,保障传动效率与运行稳定性,减少皮带异常磨损,延长整套传动组件的使用寿命。

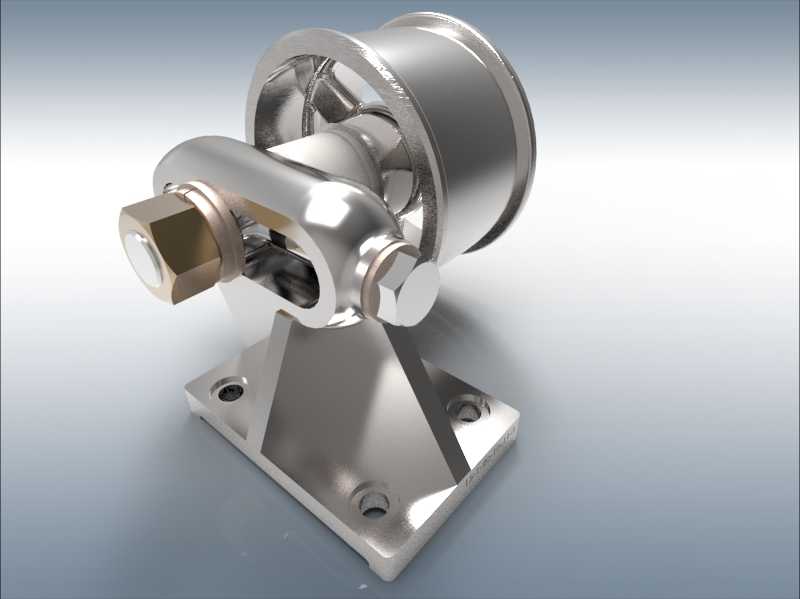

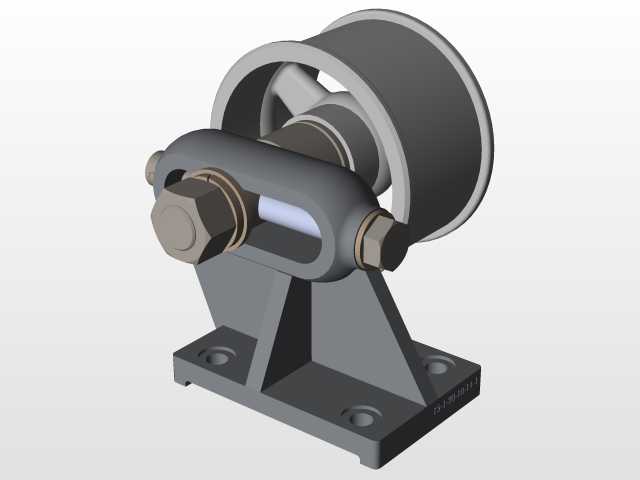

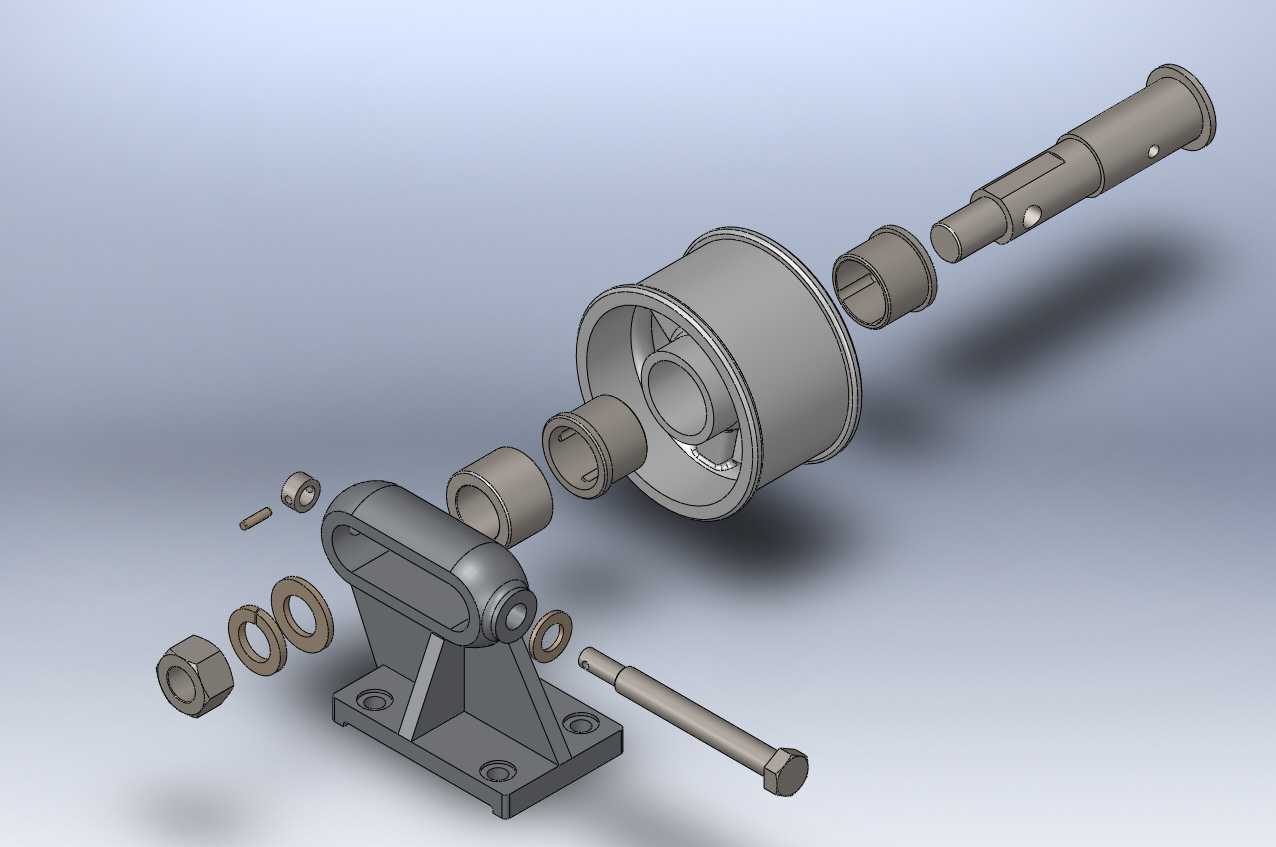

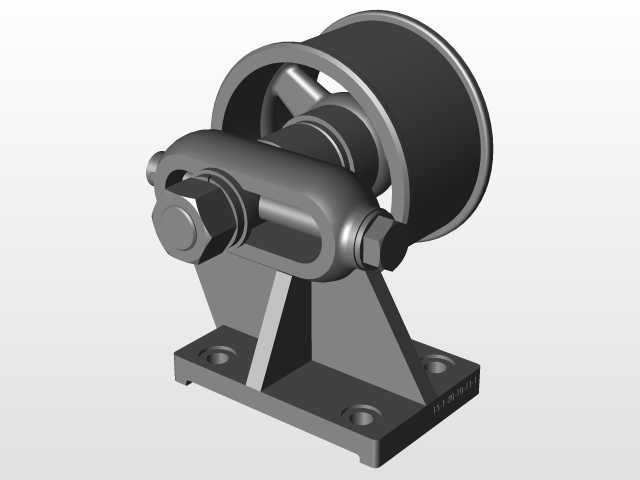

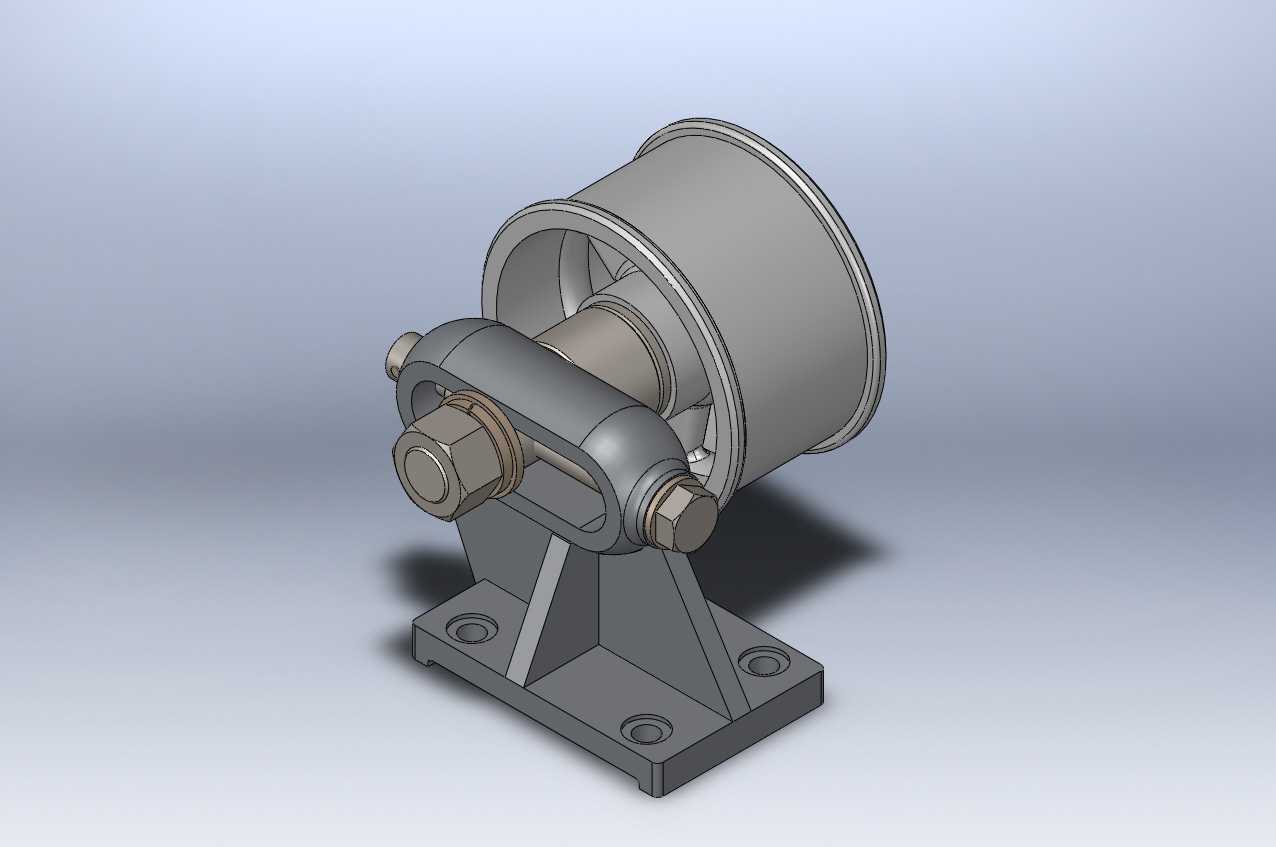

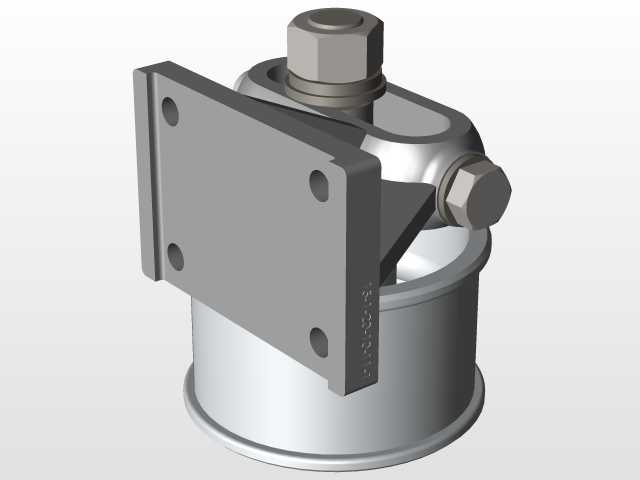

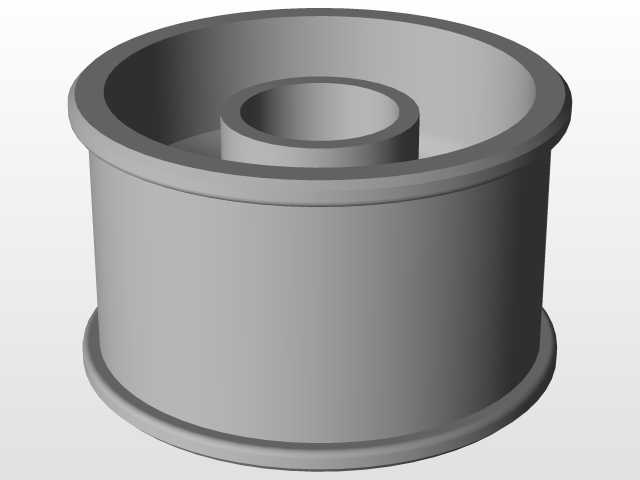

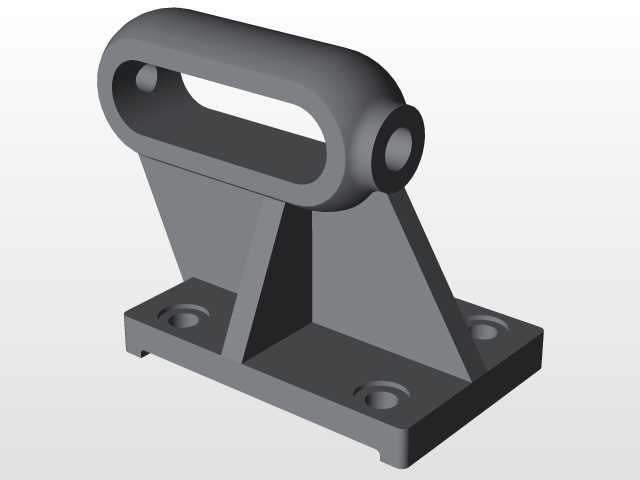

这套张紧装置采用摆臂式滚轮结构设计,主体由安装底座、摆臂支架、张紧滚轮、锁紧调节组件几个核心部分构成。安装底座为带安装孔的板式支座,四个沉头安装孔可通过螺栓直接固定在设备机架的安装平面上,安装时需保证底座平面与皮带传动平面的垂直度,避免滚轮偏磨。摆臂与底座采用铰接结构,可绕铰接轴调整摆角,以此改变张紧滚轮对皮带的压紧程度,调整到位后通过侧部的锁紧螺母锁死摆臂位置,防止运行过程中摆臂移位导致张紧力失效。张紧滚轮采用带轮缘的金属滚轮结构,轮面弧度与皮带接触面匹配,轮缘可限制皮带在运行过程中的横向窜动,滚轮内部集成转动副,可随皮带运行顺畅转动,避免滑动摩擦损耗皮带。

设计过程中,首先需要匹配对应传动皮带的宽度,确定滚轮的轮面宽度与轮缘间距,保证皮带能完全落在滚轮支撑面上;其次要核算摆臂的调节行程,确保张紧力的调节范围能覆盖皮带从全新安装到磨损极限的整个长度变化区间,同时要预留足够的安装调整余量,方便现场安装时的对位调整。铰接部位的配合间隙需要控制在合理范围,既要保证摆臂转动顺畅无卡滞,又要避免间隙过大导致滚轮运行时出现晃动,影响张紧效果。锁紧组件采用六角螺母配合防松垫片的结构,可在设备长期振动的工况下保持锁紧力,避免松动。

从安装边界来看,底座的安装孔位间距适配常规设备机架的安装螺孔布局,摆臂抬起的最大高度不会超出常规传动机构的周边预留空间,滚轮的外圆尺寸经过核算,在最大张紧位置时不会与周边的传动轮、机架结构发生干涉。整套结构采用金属材质加工,表面做抛光处理,具备足够的结构强度,可承受皮带传动过程中的径向压力,在常规工业工况下长期运行不易出现结构变形。在实际选型应用时,需要根据传动皮带的型号、传递功率大小、运行线速度匹配对应规格的张紧装置,确保滚轮的承载能力、张紧力调节范围能满足实际传动需求,安装时要注意滚轮的压紧方向与皮带的松边方向匹配,保证张紧力作用在皮带的松边段,避免影响皮带的传动负载能力。
