工业用异形支撑连接轴承座结构

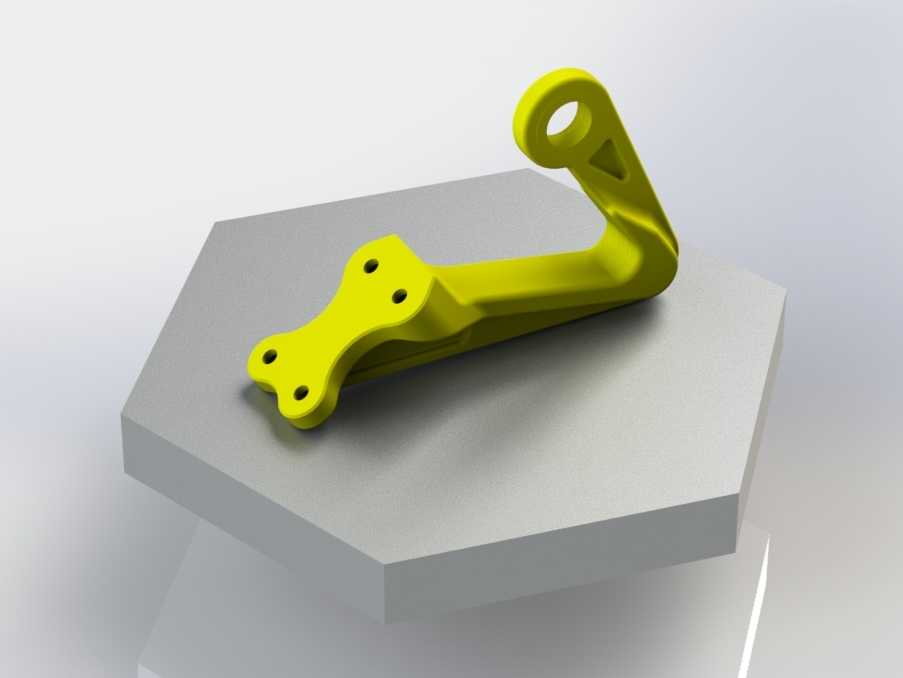

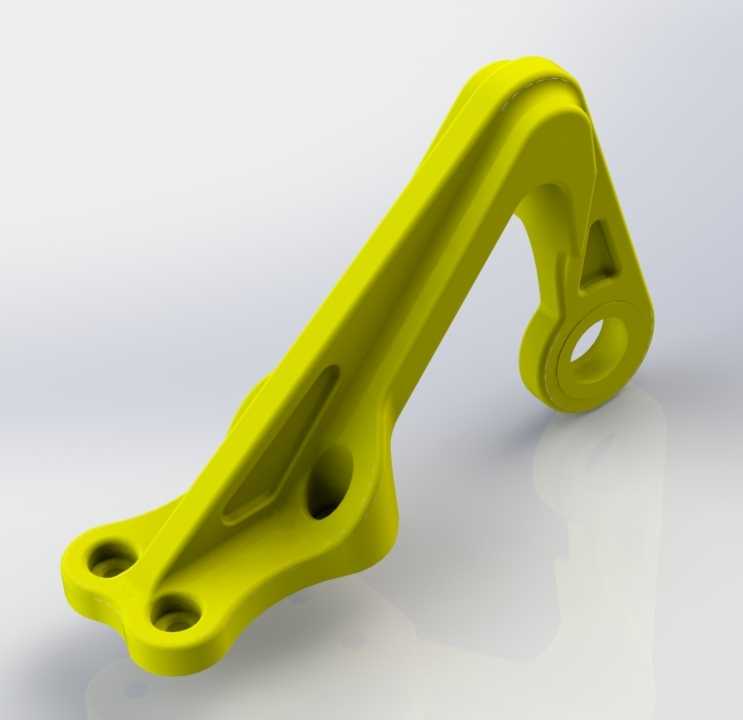

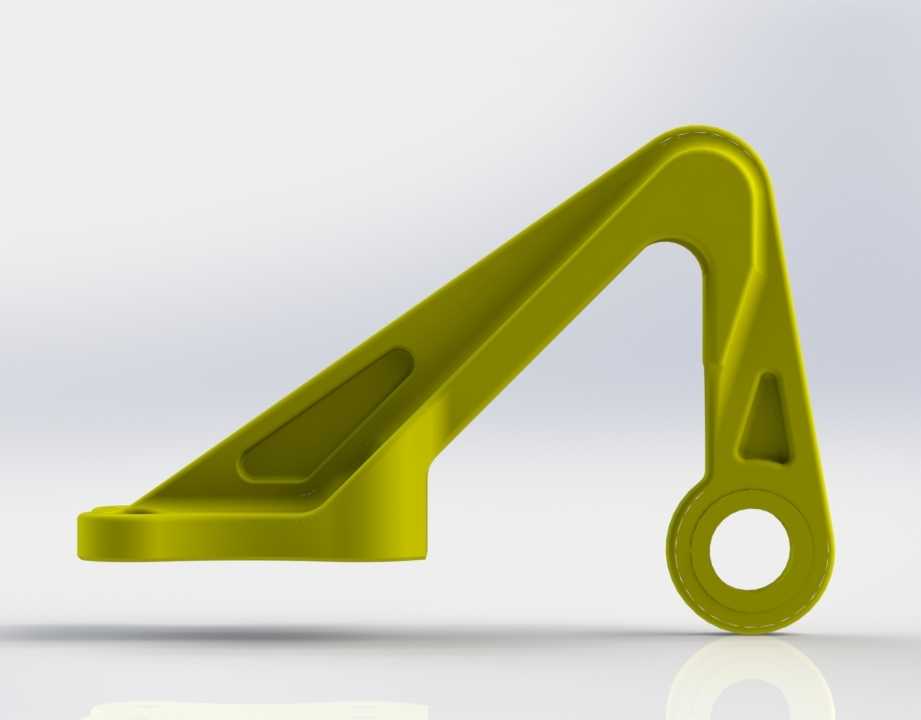

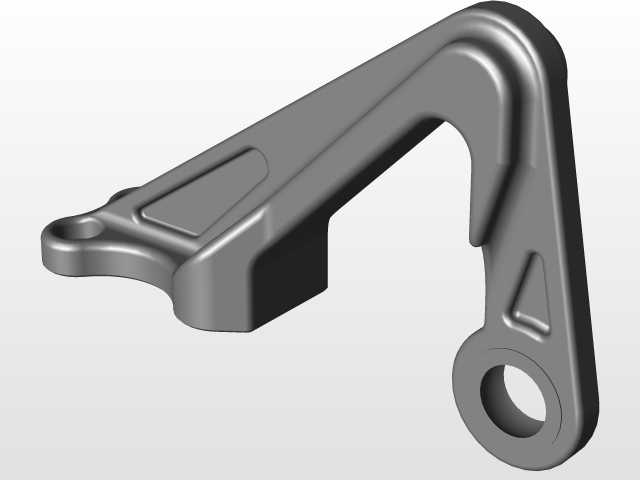

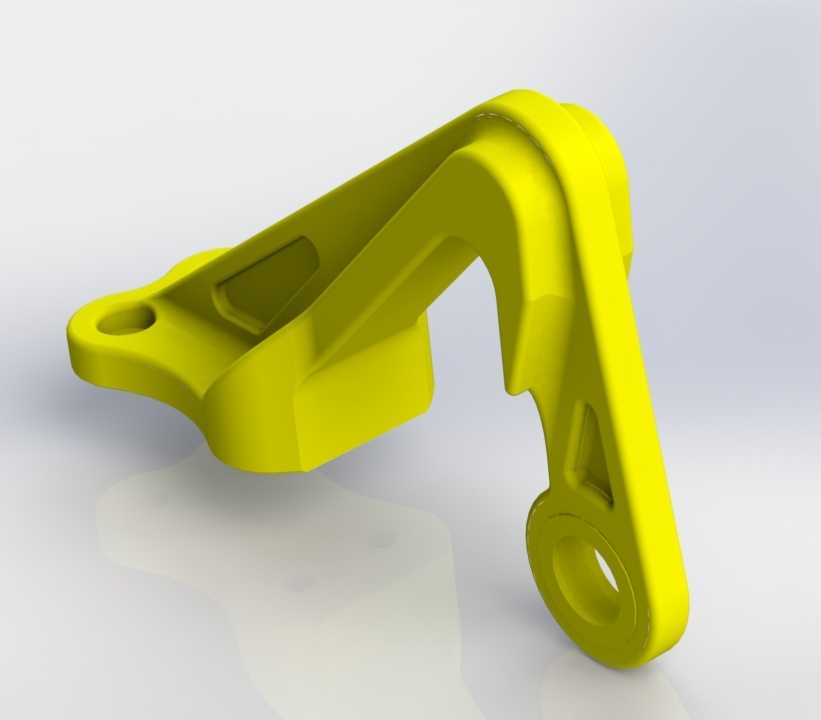

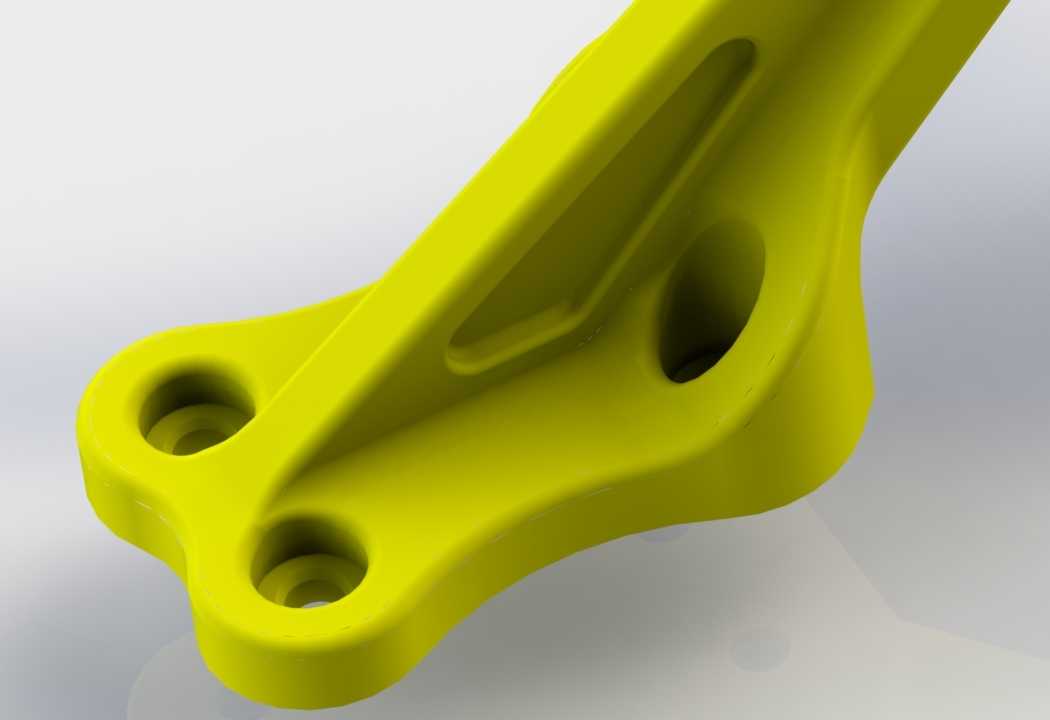

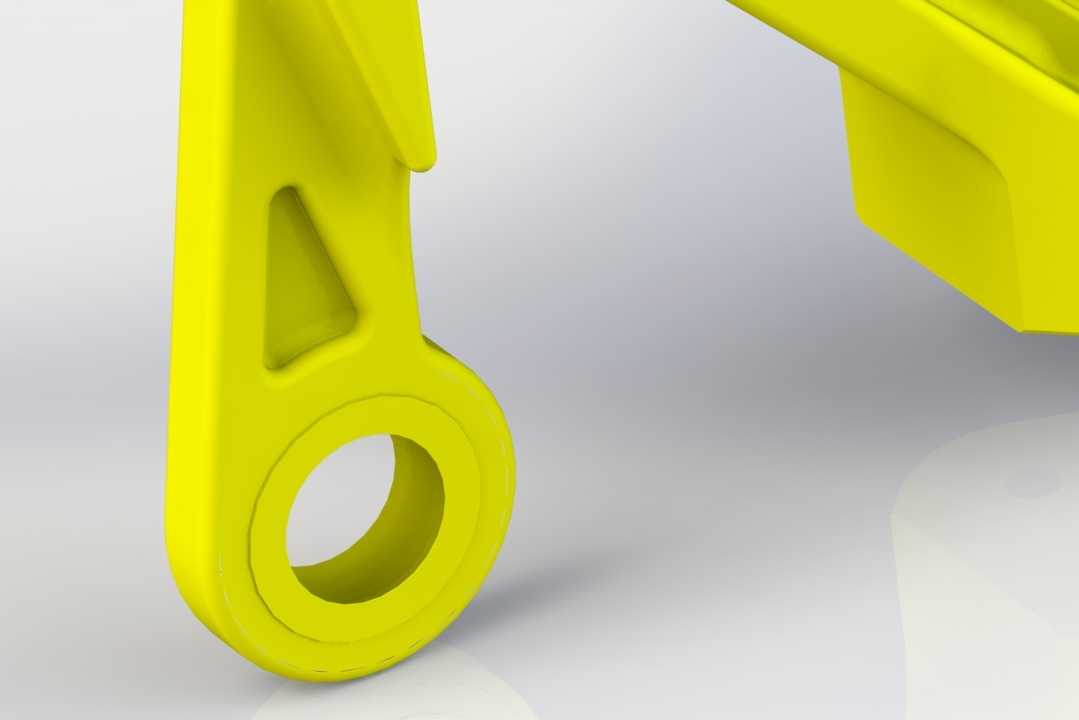

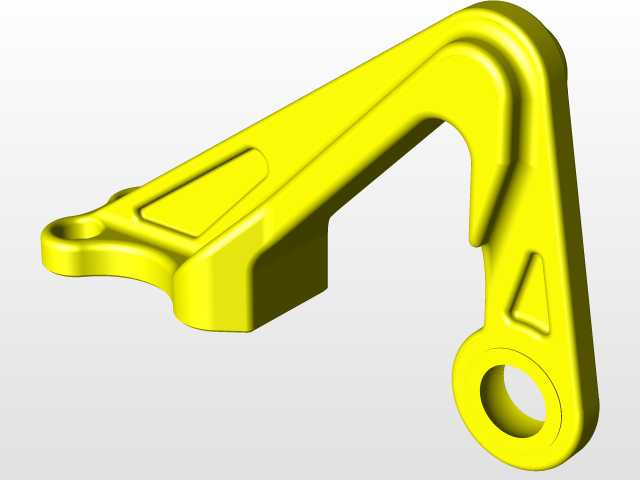

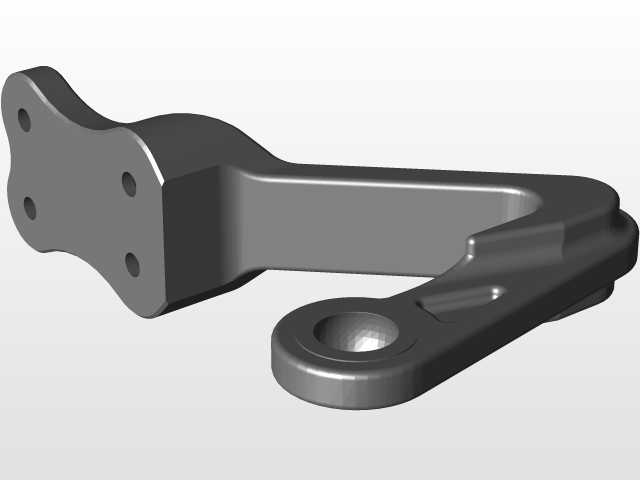

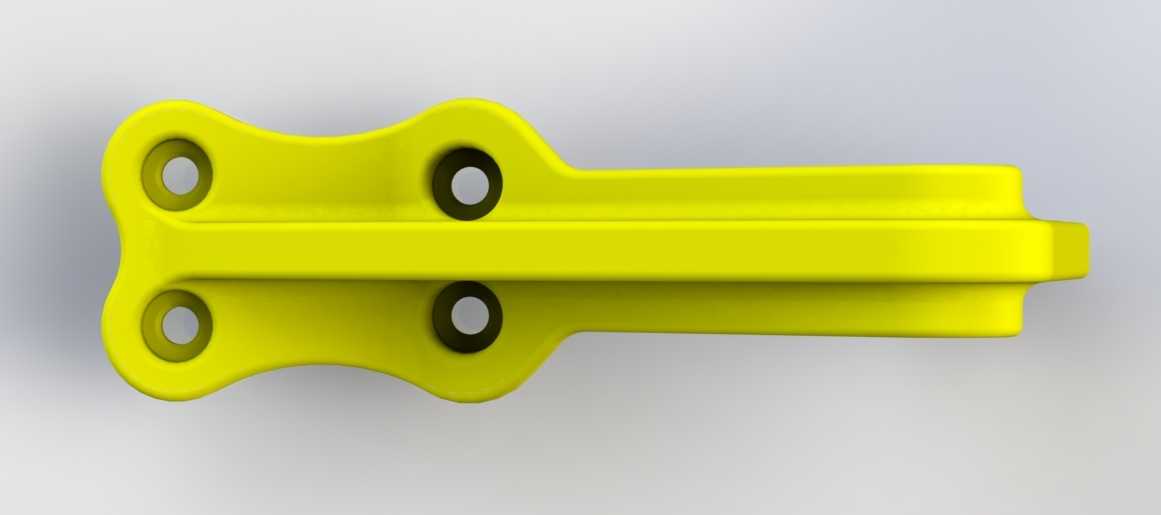

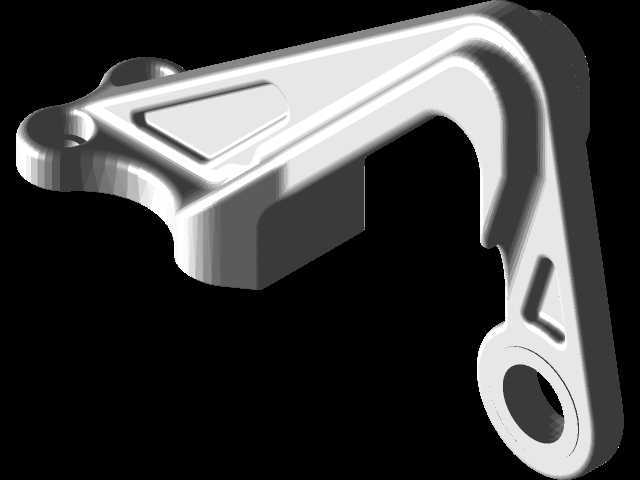

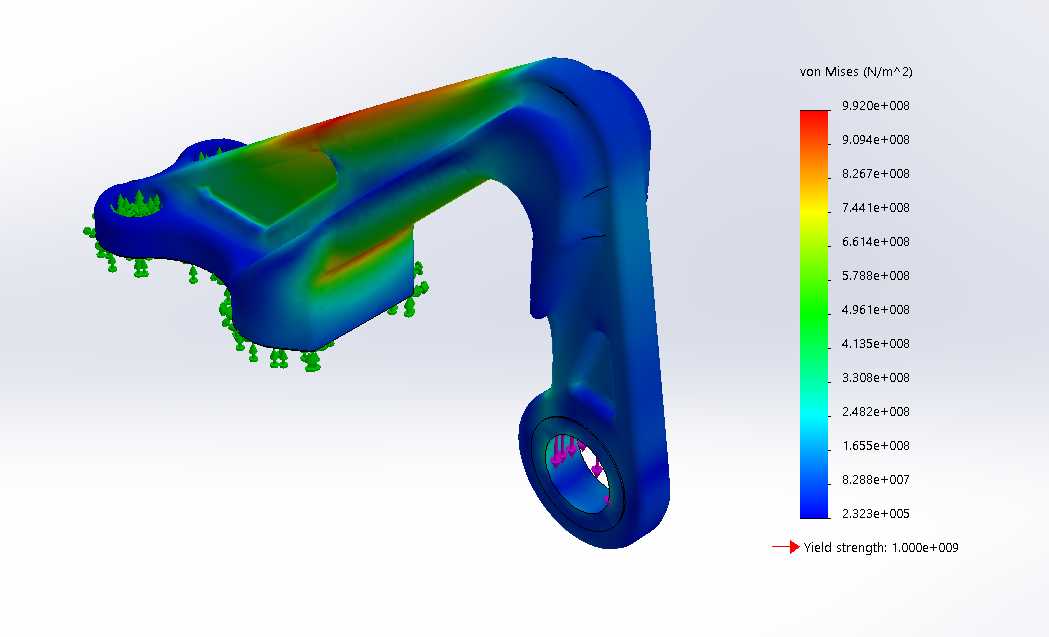

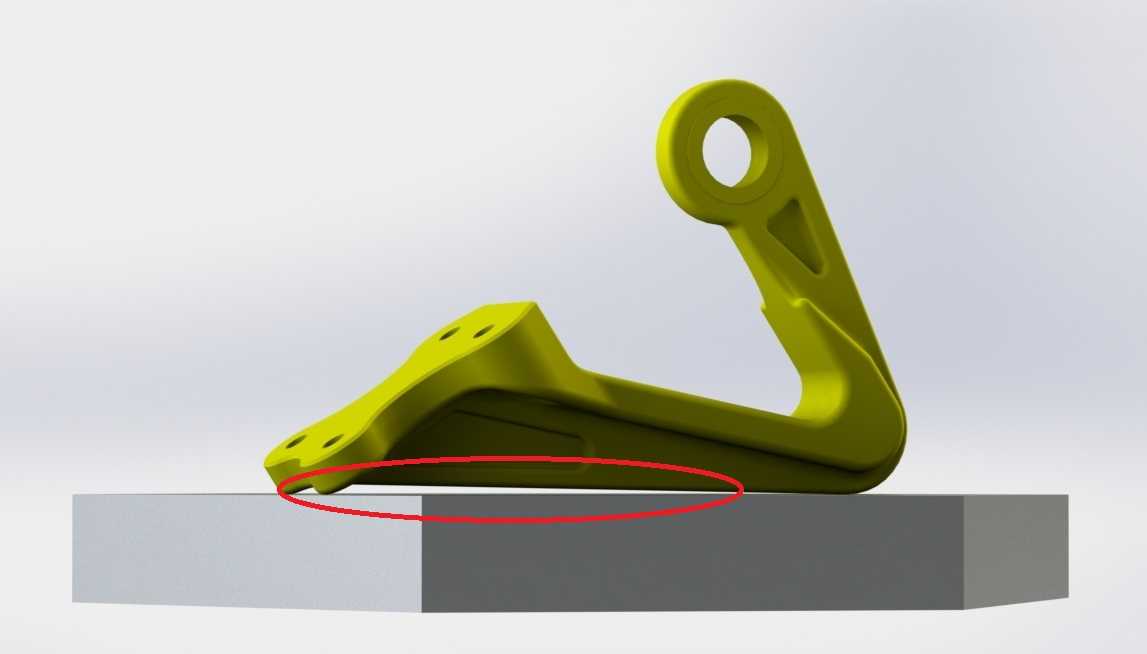

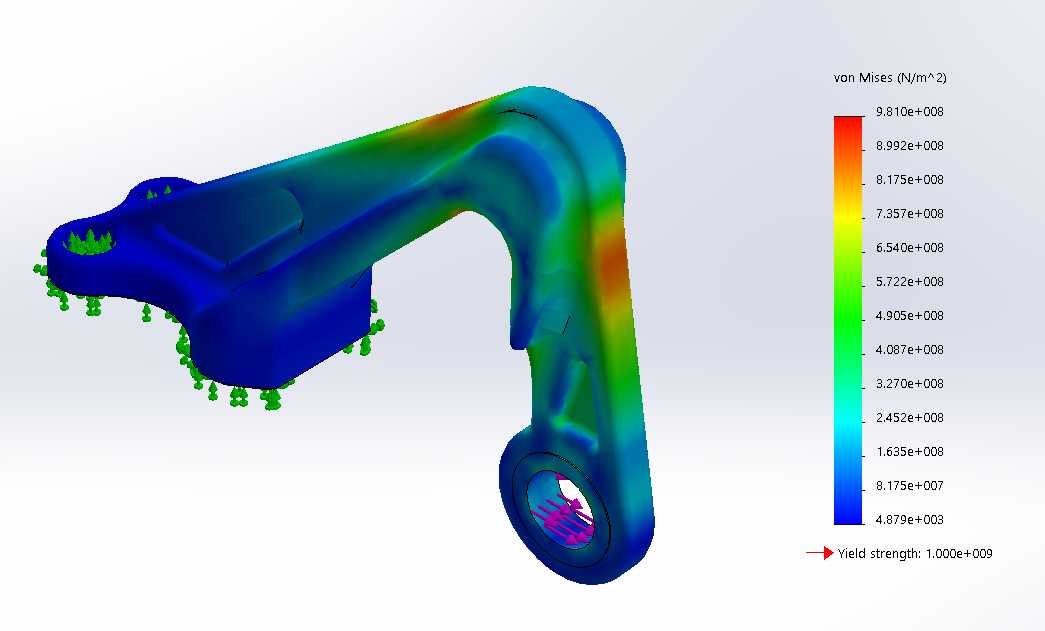

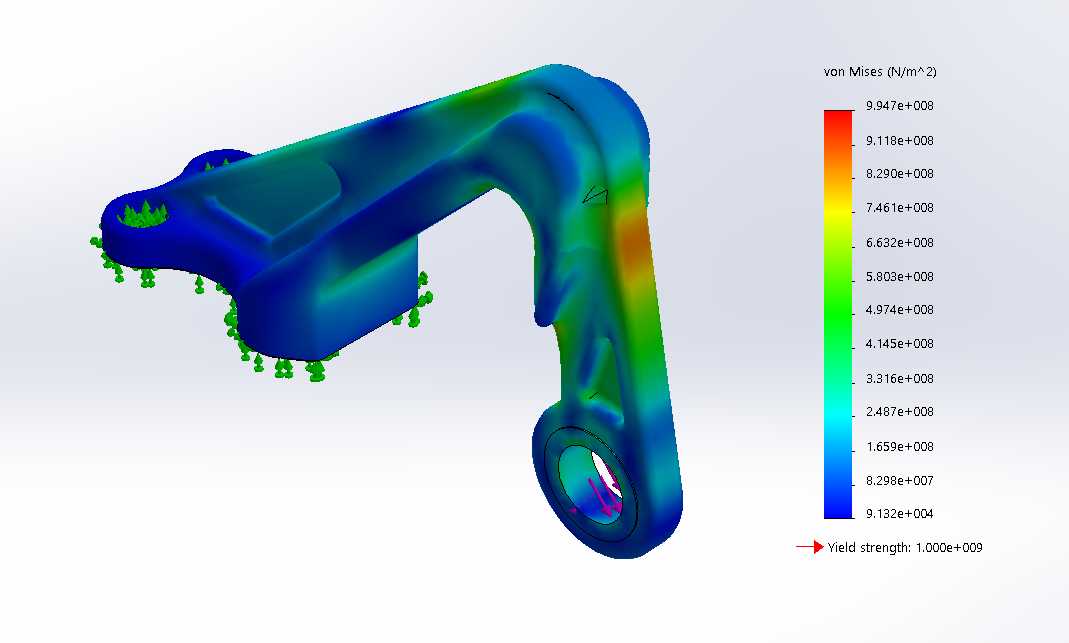

这款异形支撑连接结构，主要应用在重载工程机械的铰接点位，承担轴类部件的径向与轴向复合载荷，常见于挖掘机动臂连杆、起重设备变幅机构、农业机械悬挂连接端这类需要往复摆动同时传递大扭矩的工况场景。从结构设计逻辑来看，整体采用一体化铸造成型后机加工的工艺路线，主体受力路径做了连续的变截面过渡，没有出现直角应力集中的结构，三个安装点位分别对应不同的连接需求：一端的带孔平板结构用于和设备主体机架通过螺栓紧固，安装孔做了沉头设计，避免螺栓头突出干涉相邻部件运动；中部的加厚承力段是核心载荷传递区域，内部做了镂空减重设计，在保证截面抗弯模量满足载荷要求的前提下，尽可能降低零件自身重量，减少运动部件的惯量；另一端的铰接孔位用于和活动连杆部件配合，孔位周边做了加厚凸台，提升孔壁的抗挤压强度，避免长期往复摆动出现孔位失圆磨损的问题。安装边界方面，平板安装端的孔位间距适配行业通用的机架安装孔系，不需要额外做转接板即可直接适配现有设备的安装位，铰接端的孔位公差按照H7级精度设计，和标准销轴配合时可以保证转动间隙控制在合理范围，不会出现旷量过大导致的冲击载荷。设计过程中针对受力薄弱的拐角位置做了圆弧过渡处理，过渡半径根据截面厚度按比例设置，避免铸造过程中出现缩孔、应力集中导致的零件断裂问题，同时外表面的拔模斜度按照铸造工艺要求设置，保证脱模顺畅不需要额外做过多的后期修型。实际使用中，这类结构不需要额外添加润滑管路，配合自润滑衬套即可实现长期免维护运行，适合户外恶劣工况下的工程设备使用，能够承受一定的冲击载荷，在频繁往复摆动的工况下依然能保持稳定的支撑精度，不会因为长期受力出现结构变形，导致轴系卡滞、传动精度下降的问题。结构的整体轮廓做了圆滑处理，没有突出的尖锐棱角，避免安装维护过程中出现磕碰划伤的问题，同时也减少了运动过程中和相邻部件的干涉风险。
