四旋翼无人机碳纤维机架结构设计

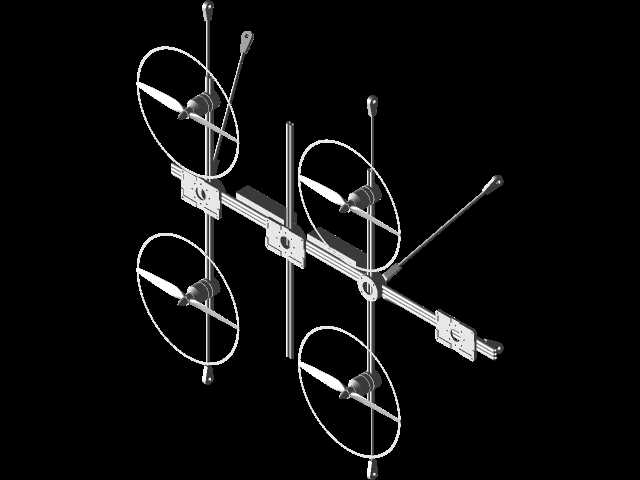

这套四旋翼机架结构，主要面向消费级航拍、小范围航测、轻量载荷巡检类场景的无人飞行器使用，作为整机的承载基体，需要同时兼顾动力组件安装、飞控模块固定、载荷挂载以及飞行过程中的结构刚度需求。设计阶段优先考虑了组装便捷性与后期维护效率，将整体结构拆分为标准碳纤维标准管作为主承力梁，配套的支撑座、电机安装位、连杆铰接件全部采用3D打印工艺制作，无需复杂的机加工工序即可完成整套机架的组装，小批量试制阶段的成本控制优势明显。从结构布局来看，四根机臂沿中心对称分布，每根机臂末端预留电机安装平面，配套的桨叶保护圈采用一体化卡接结构，可直接固定在机臂端部，降低低空飞行时桨叶剐蹭障碍物导致的炸机风险。中心区域预留了多层安装位，可依次叠放飞控板、电池仓、图传模块，安装孔位采用通用化间距设计，适配市面上主流的消费级飞控硬件尺寸，无需额外打孔修改即可完成硬件装配。机臂与中心板的连接位置采用快拆式卡扣设计，日常收纳时可快速将机臂折叠或拆卸，缩小整机收纳体积，外场作业时无需复杂工具即可完成整机展开调试。结构受力层面，碳纤维管承担主要的弯曲与拉伸载荷，3D打印连接件通过抱紧结构与碳管配合，连接位置预留了防滑齿槽，避免飞行过程中机臂出现转动移位，同时在连接件的受力集中位置做了加厚处理，抵消起降冲击与飞行机动时的应力集中问题。机架的安装边界充分考虑了常用动力套装的适配性，电机安装孔位适配主流22、23系列无刷电机的安装间距，中心板的下层预留了通用相机挂载的安装点，可搭载轻量化的运动相机或微型单电相机完成航拍作业。整套结构没有冗余的设计部件，所有非承力位置都做了镂空减重处理，在保证结构刚度满足飞行需求的前提下，尽可能降低机架自身重量，提升整机的续航表现。实际装配过程中，碳管与连接件的配合公差控制在合理范围，既不会出现装配过紧导致碳管压裂，也不会出现间隙过大导致的装配松动，组装完成后整机的对称度偏差控制在较小范围，可降低飞控的校准难度，提升飞行过程中的姿态稳定性。
