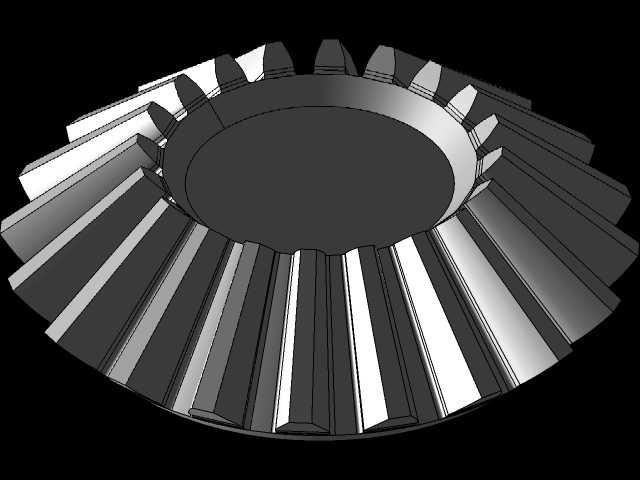

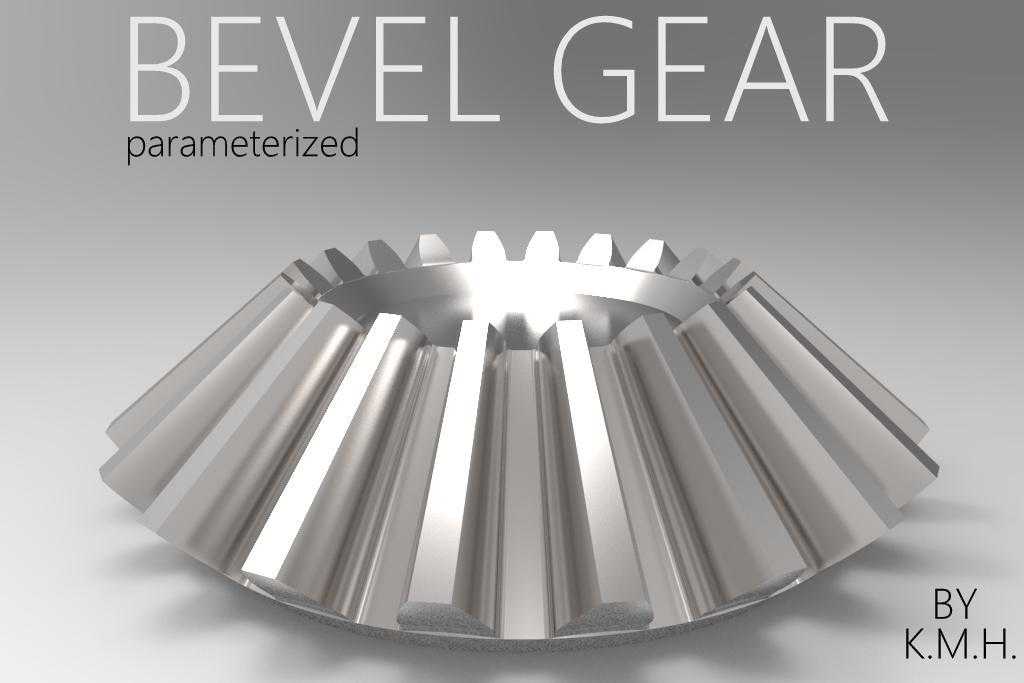

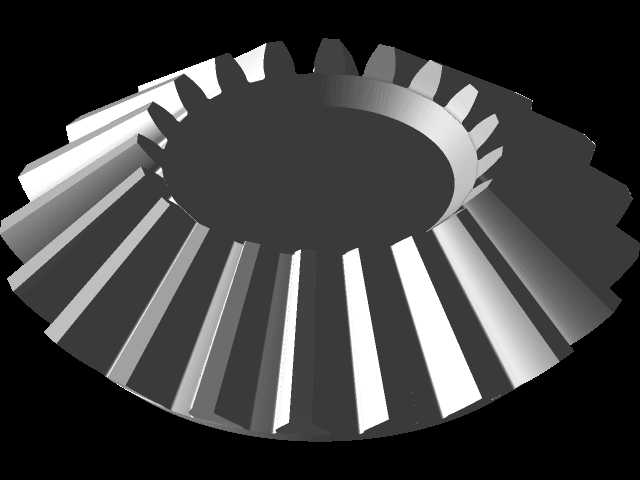

参数化直齿锥齿轮传动结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:227267
  • 参数化直齿锥齿轮传动结构设计
  • 参数化直齿锥齿轮传动结构设计
  • 参数化直齿锥齿轮传动结构设计
  • 参数化直齿锥齿轮传动结构设计
  • 参数化直齿锥齿轮传动结构设计
  • 参数化直齿锥齿轮传动结构设计
  • 参数化直齿锥齿轮传动结构设计

直齿锥齿轮多用于相交轴之间的动力传递场景,常见于差速器、机床主轴传动箱、农业机械动力分动结构、轻工设备换向传动机构中,可实现两相交轴间的转速与扭矩传递,适配90度相交轴的传动布局需求,在中小载荷、中低速的传动工况下应用广泛。这类齿轮的齿形沿节锥母线方向分布,轮齿从大端到小端逐渐收窄,设计过程中需要先确定传动比、轴交角、模数、齿数、压力角等核心参数,再通过节锥、分锥、根锥、顶锥的几何关系推导各部分尺寸,参数化建模的逻辑是将各几何尺寸通过参数公式关联,修改核心参数即可快速生成不同规格的齿轮模型,大幅提升系列化设计的效率。从安装边界来看,这类锥齿轮的安装需要保证两齿轮的节锥顶点重合,轴向定位尺寸需要匹配安装距要求,背锥端面的定位基准要与轴系的支撑结构适配,轮齿啮合侧隙需要通过轴向调整垫片进行微调,避免安装错位导致的偏载、齿面磨损加剧、传动噪音过大等问题。实际应用中,直齿锥齿轮的加工多采用刨齿、铣齿工艺,大端参数为标准模数和标准压力角,建模时需要准确还原齿面的渐开线轮廓以及齿向的锥度变化,保证齿形的啮合接触区位于齿面中部,避免出现齿顶或齿根的边缘接触。在传动特性上,直齿锥齿轮相比螺旋锥齿轮加工难度更低,轴向力较小,对支撑轴承的载荷要求更友好,适合传动精度要求中等、载荷平稳的工况,设计时需要校核齿面接触强度和齿根弯曲强度,根据传递扭矩、转速、工况系数确定合适的齿宽系数,齿宽通常取节锥母线长度的三分之一左右,避免齿宽过大导致小端齿形过薄影响强度。建模过程中需要注意轮齿的阵列逻辑是沿分锥的圆周方向均匀分布,每个轮齿的齿向都指向节锥顶点,齿根圆角的处理要符合加工工艺要求,避免应力集中,轮毂部分的孔径、键槽尺寸需要匹配对应的传动轴尺寸,安装法兰的连接孔位置要与对接部件的安装孔位对应,保证装配时的同轴度和位置度要求。这类齿轮在设备维护更换时,通常需要成对更换以保证啮合精度,建模时还原准确的几何参数,可直接用于装配干涉检查、运动仿真验证,提前排查轴系布局中的干涉问题,也可为后续的加工工艺编制、夹具设计提供准确的三维数据参考。
