直升机三桨叶主旋翼毂结构设计

项目分类:直升机 发布时间:2021-08-09 ID:227283
  • 直升机三桨叶主旋翼毂结构设计
  • 直升机三桨叶主旋翼毂结构设计
  • 直升机三桨叶主旋翼毂结构设计
  • 直升机三桨叶主旋翼毂结构设计
  • 直升机三桨叶主旋翼毂结构设计
  • 直升机三桨叶主旋翼毂结构设计
  • 直升机三桨叶主旋翼毂结构设计

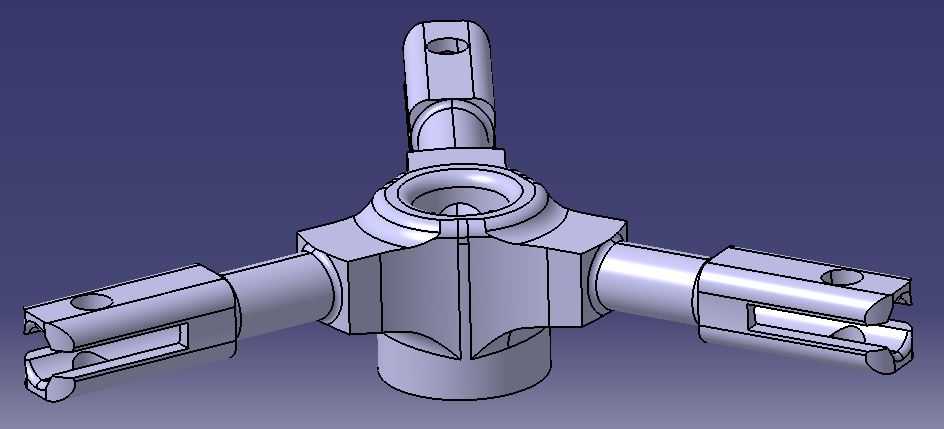

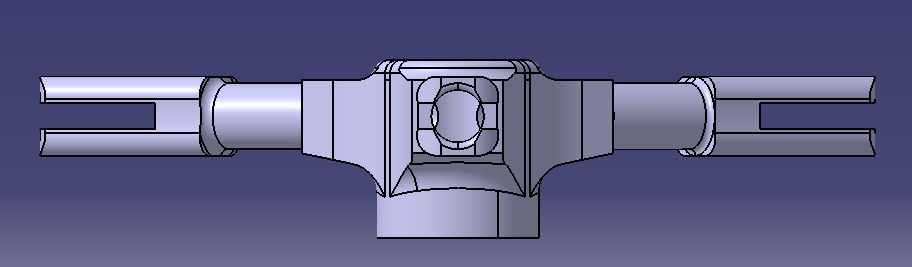

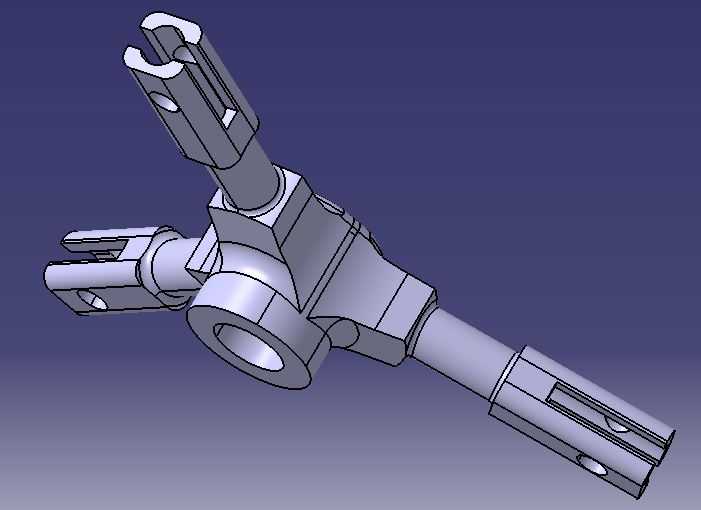

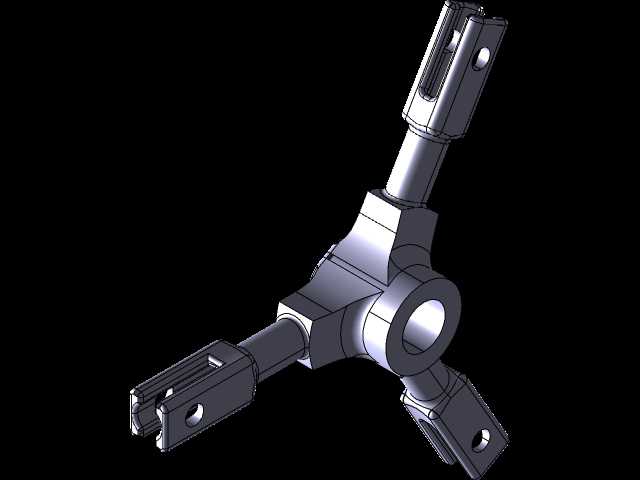

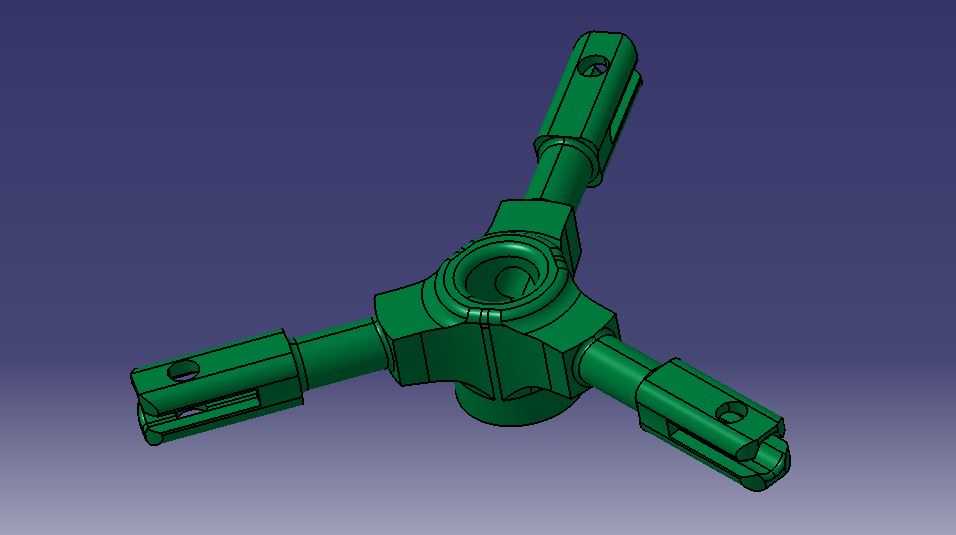

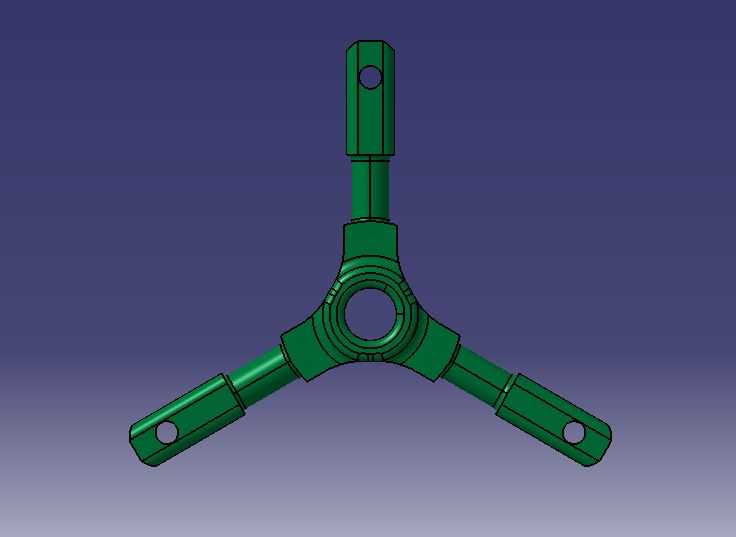

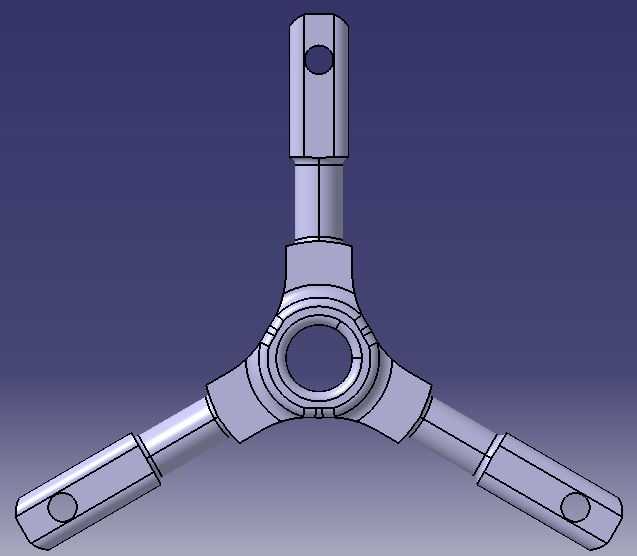

在通航直升机的整机结构体系中,主旋翼毂是承接动力输出、传递气动载荷的核心承力部件,直接决定旋翼系统的操纵响应精度与飞行可靠性,不管是轻型民用观光直升机、农林作业直升机,还是小型无人直升机的动力布局中,该部件都处于旋翼系统与主减速器、飞行操纵系统的连接核心位置。从实际工况来看,旋翼毂需要同时承受三个方向的复合载荷:旋翼旋转产生的离心拉力、桨叶变距与周期变距带来的扭转力矩、飞行过程中气动扰动产生的交变弯矩,还要适配不同飞行姿态下的桨叶挥舞、摆振自由度约束,因此结构设计上对刚度匹配、应力分布的要求极高。本次呈现的三桨叶构型旋翼毂,采用中心毂体加三个径向延伸桨夹支臂的整体式布局,中心位置设置与主旋翼轴配合的阶梯安装孔,孔位周边设计有环形加强筋结构,用来分散轴系传递的扭矩与轴向载荷,避免应力集中在安装孔边缘。三个支臂沿周向120度均匀分布,每个支臂末端设置桨叶安装接口,接口处预留变距铰的安装空间与定位销孔,既可以保证桨叶在支臂上的安装定位精度,也能为变距拉杆的连接预留足够的操作空间,不会出现运动干涉。从安装边界来看,支臂的径向长度需要匹配对应吨位直升机的桨根尺寸,中心安装孔的孔径与配合公差要和主减速器输出轴的安装标准完全匹配,支臂上的连接孔位同轴度公差需要控制在0.02mm以内,保证三个桨叶安装后旋转平面的动平衡精度,降低飞行过程中的振动水平。设计过程中优先考虑了载荷传递路径的合理性,从中心轴孔到支臂末端的桨夹接口,壁厚采用渐变过渡设计,在应力集中的转角位置全部设置圆角过渡,避免交变载荷下出现疲劳裂纹。支臂内部采用局部镂空的加强筋布局,在保证整体结构强度与刚度满足载荷要求的前提下,尽可能降低部件自身重量,减少旋翼系统的转动惯量,提升操纵响应速度。该结构可以直接适配跷跷板式与铰接式两种旋翼构型的安装需求,支臂上预留的润滑通道可以为变距铰、摆振铰提供持续润滑,降低日常维护的拆装工作量。在实际装机应用中,这类三桨叶旋翼毂多用于起飞重量在1吨到3吨区间的轻型直升机,相比两桨叶构型,三桨叶的旋翼盘载荷分布更均匀,飞行过程中的振动水平更低,乘坐舒适性更好,同时在单发失效的自转下滑工况下,三个桨叶的自转储能更充足,能够提升迫降过程中的操纵冗余度。结构设计时还充分考虑了维修性,支臂末端的桨夹接口采用快拆式定位结构,更换单片桨叶时不需要拆解整个旋翼毂,只需要松开对应支臂的锁紧销与连接螺栓即可完成作业,大幅缩短外场维护的时间成本。
