内燃机散热式气缸机体结构设计

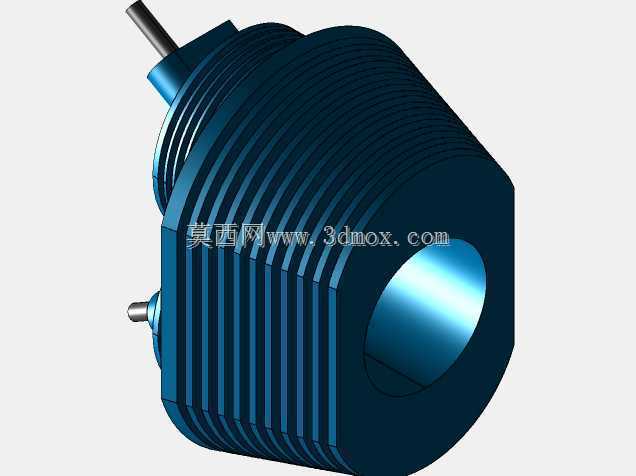

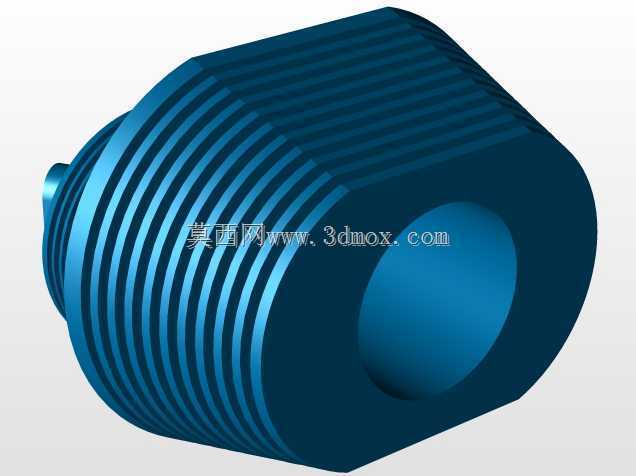

　　在往复式内燃机的整机结构中，气缸机体是整台动力装置的装配基准，所有曲柄连杆机构、配气机构、润滑与冷却回路的附属部件，都要以机体的加工面为定位基准完成组装，其结构刚度、尺寸精度直接决定整台动力设备的运行寿命与振动水平。这款机体采用风冷式散热结构设计，外侧排布的等间距平行散热肋片，是针对小排量通用内燃机、小型发电机组、便携式动力设备的使用场景开发的，这类应用场景往往没有封闭的循环水冷回路，依靠行驶或作业过程中的迎面气流带走燃烧产生的热量，肋片的排布方向顺着气流流向设置，能在不额外增加冷却系统重量的前提下，把燃烧室区域的温度控制在金属材料许用工作范围内，避免活塞环、气缸壁因过热出现润滑失效、拉缸等故障。

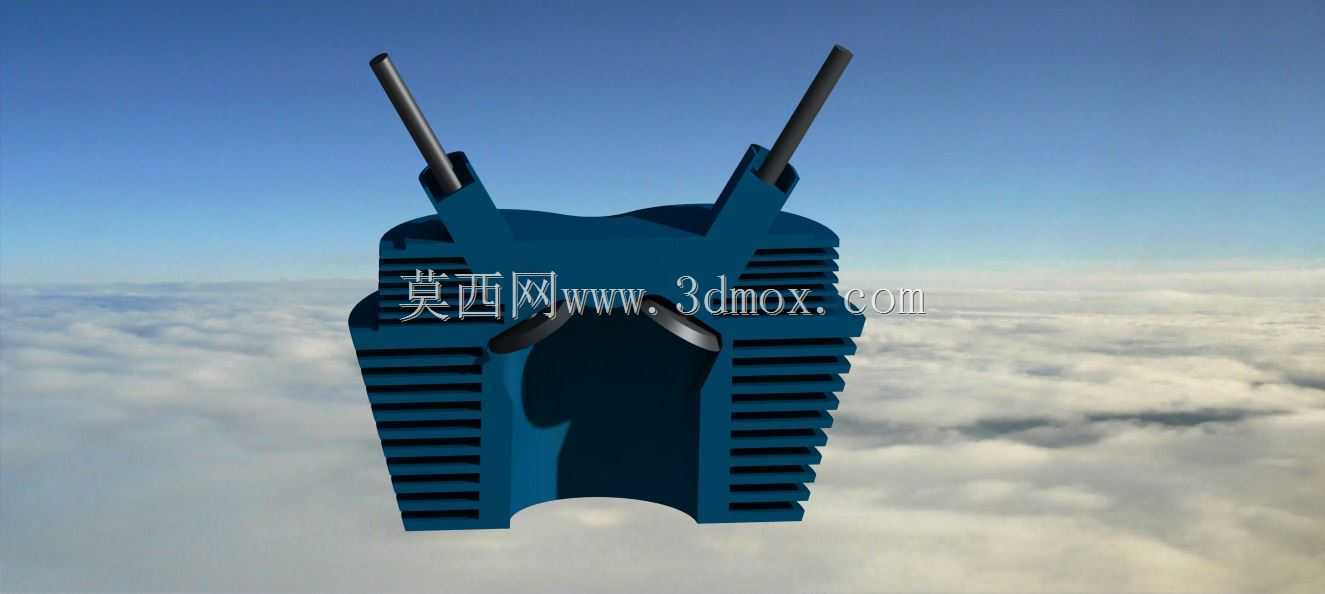

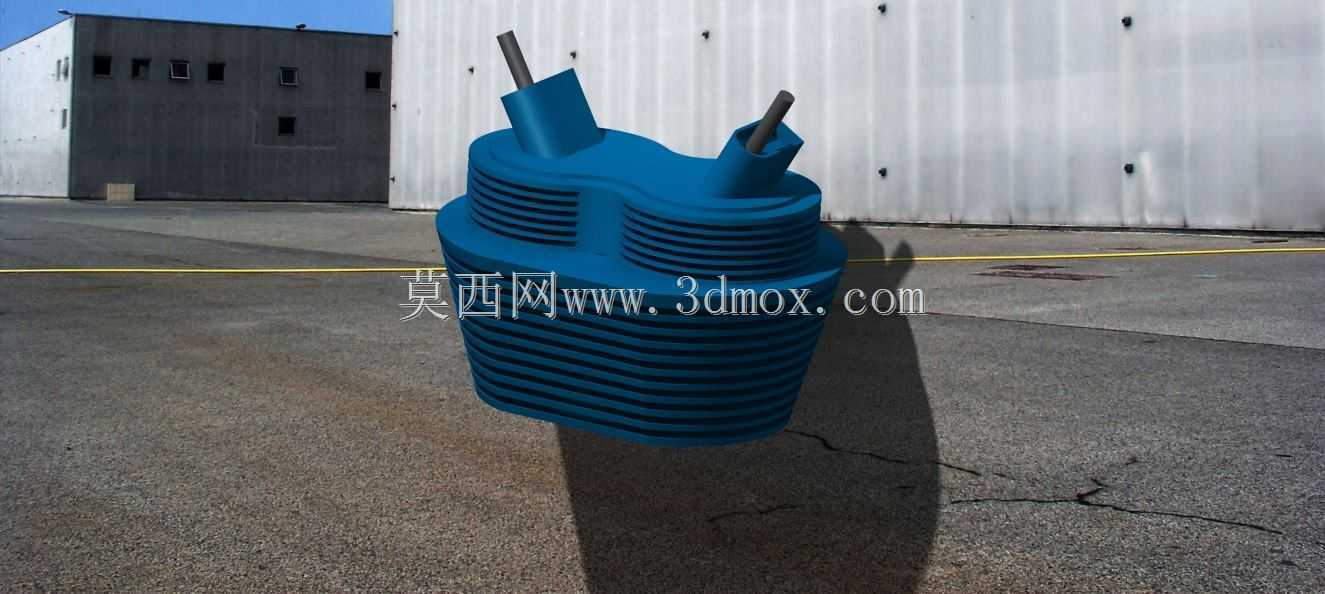

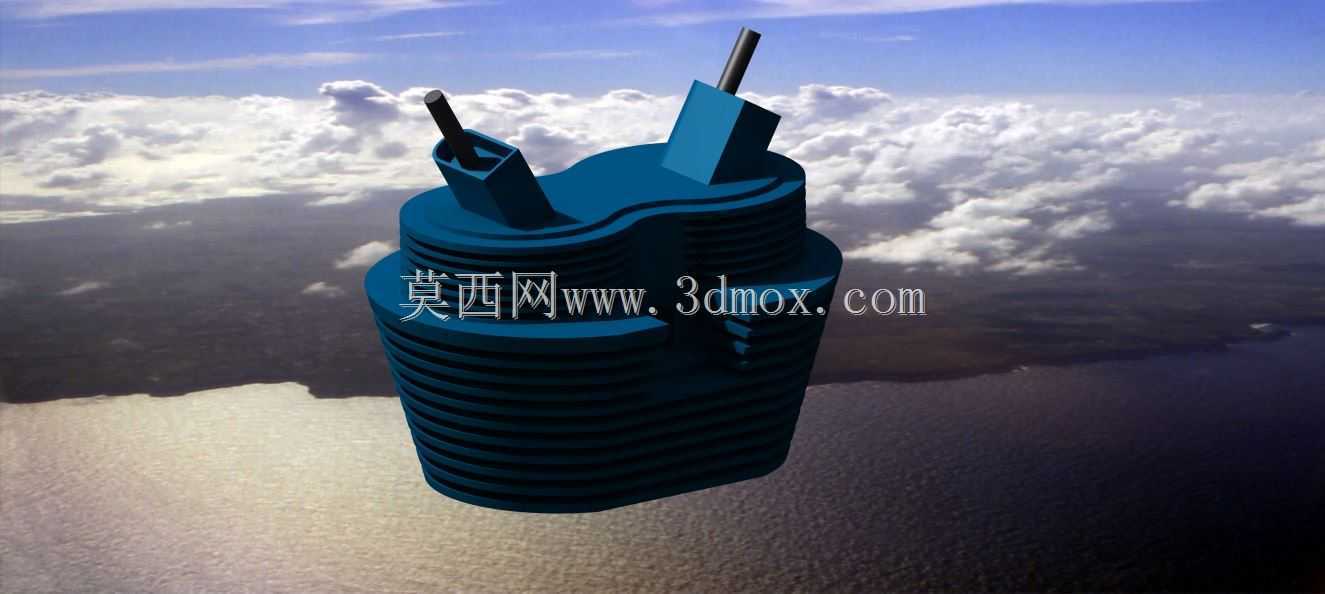

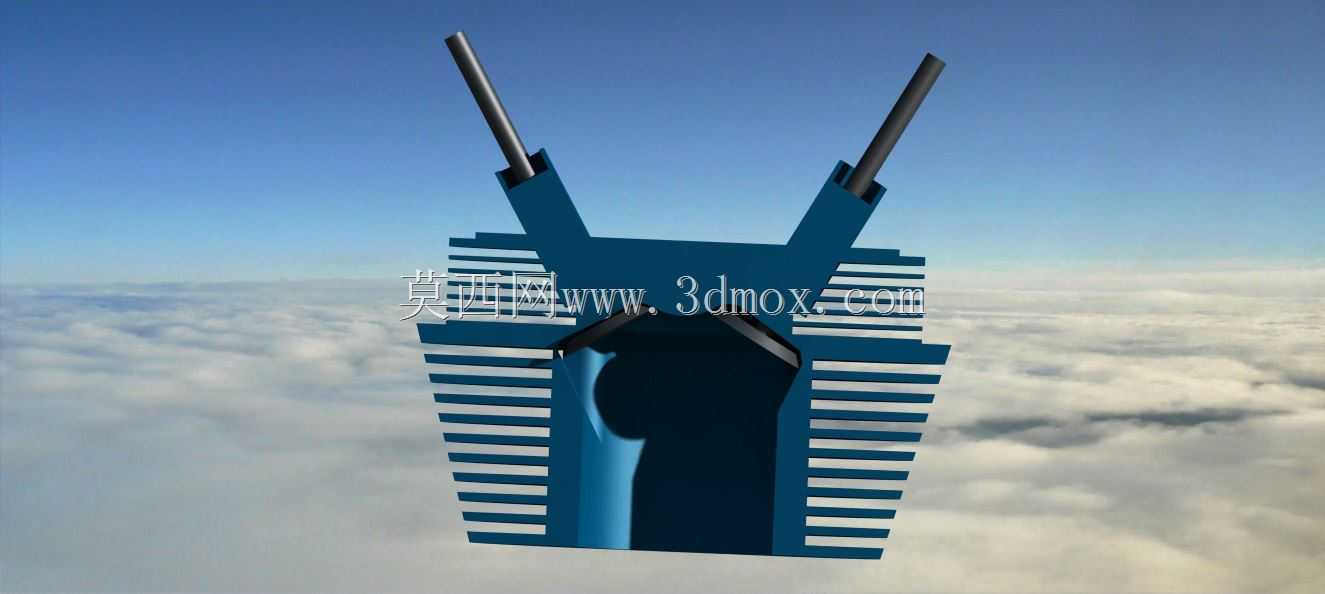

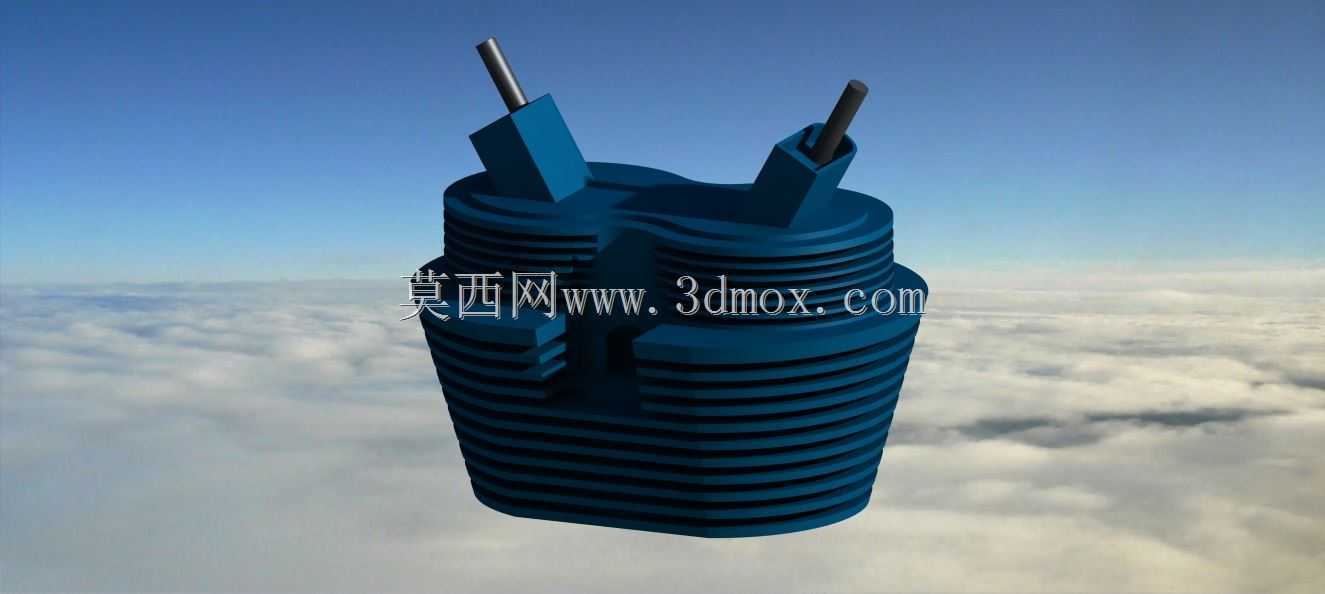

　　从结构设计逻辑来看，这款机体采用整体式铸造的结构思路，将气缸筒、上部安装座、下部曲轴箱连接位整合为单一铸件，相比分体式缸体与曲轴箱的组合结构，减少了中间密封面的数量，从根源上降低了润滑油、燃气泄漏的风险，同时整体铸件的刚度更高，能承受活塞往复运动产生的侧推力、燃烧爆发的冲击载荷，减少高负荷运行下的结构变形。上部两个斜向设置的通孔为推杆安装通道，适配顶置气门的配气结构，通道的倾斜角度经过运动学仿真校核，保证推杆在上下往复运动过程中不会与孔壁发生卡滞，同时通道与缸筒外壁之间保留了足够的壁厚，既保证结构强度，也避免壁厚过大导致的铸造缺陷、散热效率下降问题。

　　在安装边界的设计上，机体下部的连接法兰面预留了均匀分布的螺栓孔位，与曲轴箱的连接面加工有密封槽，可安装耐油橡胶密封垫，保证曲轴箱内的润滑油不会在运行过程中渗漏；上部的安装平面可直接固定气缸盖，平面的平面度公差控制在0.05mm以内，保证气缸垫压紧后能实现可靠的燃气密封，避免高压燃气冲坏气缸垫导致动力下降。散热肋片的厚度从根部到端部逐渐减薄，根部厚度更大以保证热量能快速从缸筒壁传导到肋片表面，端部厚度更小可以减轻整体重量，同时肋片与缸筒外壁采用大圆角过渡，避免应力集中导致的肋片断裂问题——在实际工程应用中，风冷发动机的散热肋片断裂是常见故障，多是因为过渡圆角过小、运行中振动应力集中导致，这款结构的圆角设计能有效降低这类故障的发生概率。

　　从实际使用场景来看，这类风冷缸体结构广泛应用在小型通用汽油机、摩托车发动机、小型农用机械动力、便携式应急发电机组上，这类设备对动力单元的重量、可靠性要求较高，不需要复杂的水冷系统维护，在户外无补充冷却液的场景下也能持续稳定运行。设计过程中需要重点平衡几个核心参数：首先是散热面积与整机重量的平衡，肋片数量过多、高度过大虽然能提升散热能力，但会增加整机重量，同时在多尘环境下容易积灰堵塞肋片间隙，反而降低散热效率，这款结构的肋片间距设置在8mm左右，既保证足够的散热面积，也能让气流顺利带走肋片表面的灰尘，减少日常维护的工作量；其次是缸筒壁厚的设计，壁厚过薄会导致铸造难度提升，运行中容易出现变形，壁厚过大会增加重量，同时热量传导路径变长，散热效率下降，这款缸体的缸筒壁厚经过热负荷与结构强度的耦合计算，在满足最高爆发压力下的强度要求前提下，尽可能减小壁厚，提升热传导效率。

　　另外，缸筒内壁的加工精度是整个零件的核心要求，内壁的圆柱度公差、表面粗糙度直接决定活塞环的密封效果与磨损速度，设计时预留了足够的珩磨加工余量，保证最终加工后的表面能形成均匀的储油纹路，为活塞与缸壁之间提供持续的润滑，减少摩擦损耗。机体上的各个安装孔位都采用了一体化铸造成型后精加工的工艺，减少后续装配时的配钻工作量，提升批量生产时的装配一致性。在振动控制方面，整体式结构的固有频率经过模态分析校核，避开了发动机常用转速区间的振动频率，避免运行过程中出现共振问题，降低整机的振动噪声，提升使用体验。对于结构设计从业者来说，这类缸体的建模过程需要重点关注铸造工艺的可行性，所有的拔模角度、壁厚均匀性、圆角过渡都要符合砂型铸造的工艺要求，避免出现壁厚突变导致的铸造缩孔、冷隔等缺陷，同时要预留足够的加工余量，保证关键配合面的加工精度能满足装配要求。
