全通径法兰式暗杆闸阀结构设计

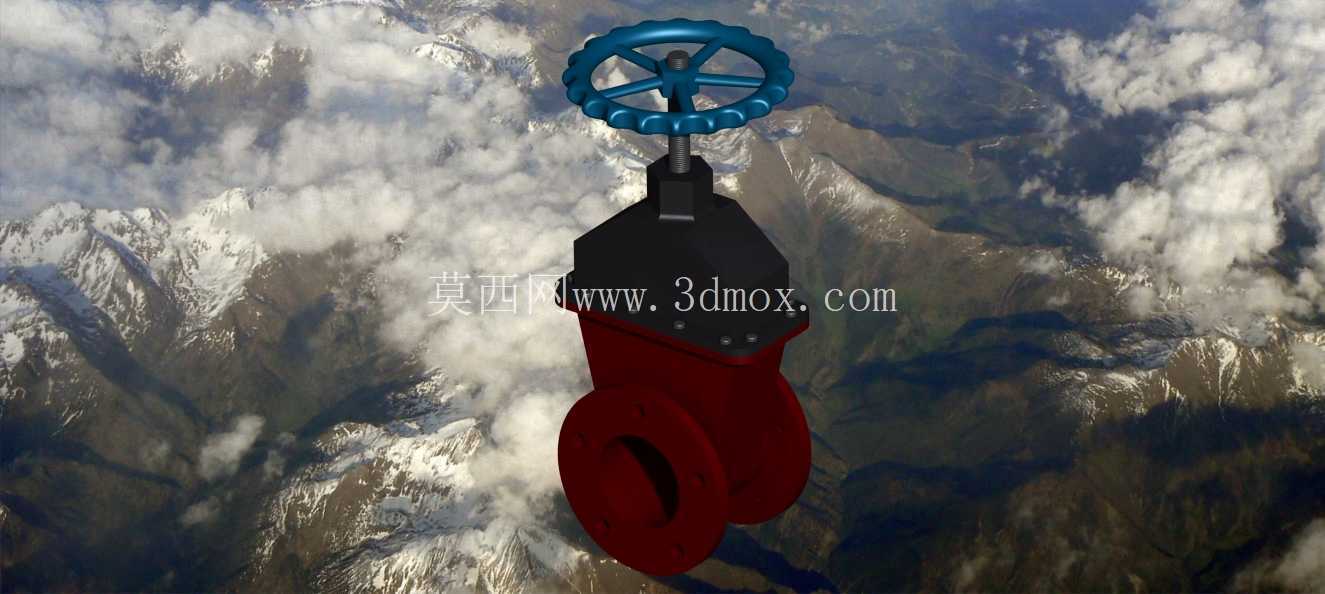

　　这款全通径闸阀的三维结构，面向市政给排水、工业循环水、消防供水以及低压流体输送管线的截断工况搭建，核心定位是长输管线上常开或常闭的通断部件，不承担节流调节功能。现场管线运维中，闸阀半开状态会让闸板迎流面长期受介质冲蚀，密封面极易出现沟槽状磨损，因此这类阀门的选型逻辑始终围绕全开时流道无缩径、全关时密封面零泄漏两个核心指标展开，模型的结构拆分也完全贴合这一使用需求。

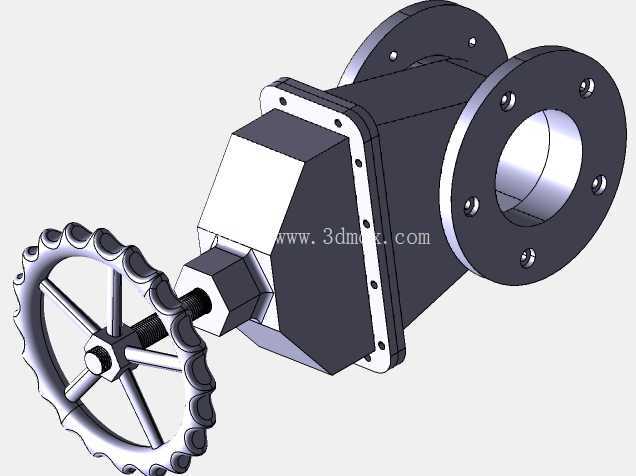

　　从流道设计来看，阀体内部通道与对接管线公称通径完全一致，闸板全开后会完全抬升至阀座上方腔体内，介质流经阀门时不存在突缩、突扩的截面变化，沿程压力损失相比截止阀、缩径闸阀可降低七成以上，在长距离输水、大流量循环水管网中，能够大幅减少泵组长时间高负载运行的能耗，这也是全通径结构在主干管线中被广泛采用的核心原因。阀体两端采用法兰对接结构，建模时完整保留了法兰盘的螺栓孔分布、密封面凸台厚度，安装边界可直接匹配同压力等级的标准管法兰，现场装配时只需对齐法兰孔位、加装密封垫片后均匀锁紧螺栓即可，无需额外焊接坡口，后期拆检维护也可直接从管段上整体拆下，不会破坏周边管线布局。

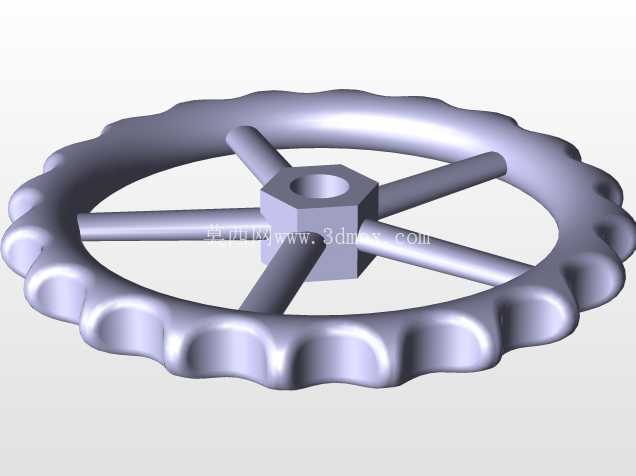

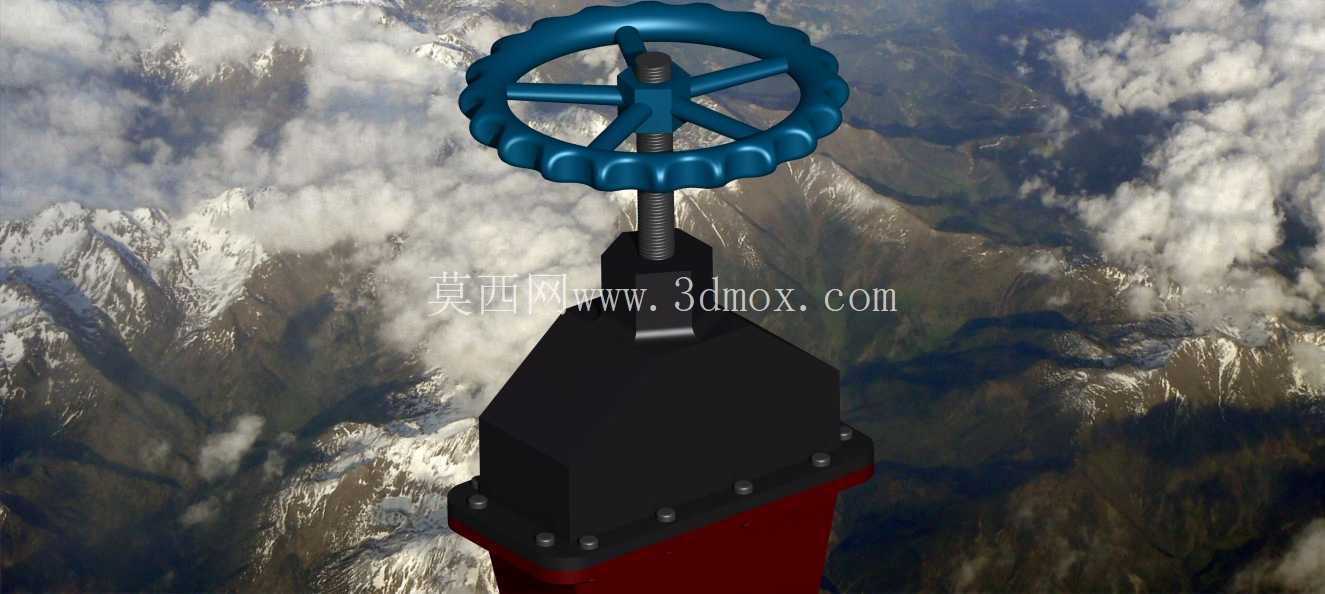

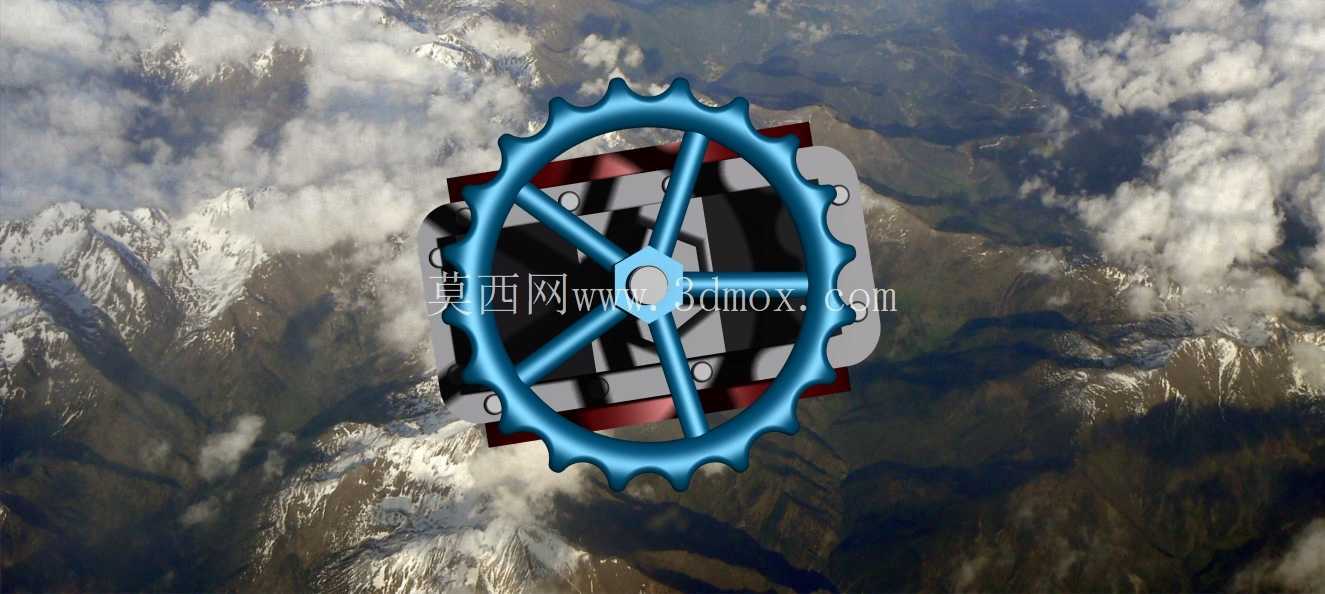

　　驱动与启闭结构采用手轮配合暗杆阀杆的布局，顶部轮状手轮提供旋转操作力矩，阀杆转动时通过梯形螺纹带动闸板沿阀体内侧导向槽做垂直升降，暗杆设计的阀杆不会随闸板升降伸出阀盖外部，一方面可以减少外部粉尘、水汽对阀杆螺纹的腐蚀，适合地下管井、户外露天这类工况较差的安装场景；另一方面阀杆整体占用的外部高度空间固定，在竖向安装空间受限的管廊、夹层管线中，无需预留阀杆向上伸出的操作余量。手轮下方的阀盖填料腔结构也做了完整还原，填料压盖通过螺栓压紧密封填料，可在阀门带压状态下微量紧固压盖螺栓，消除阀杆转动位置的外漏点，避免管线运行时出现介质渗漏。

　　闸板与阀座的密封配合采用楔式贴合结构，两块密封面随闸板下行逐步压紧在阀体阀座上，依靠楔形面的挤压力实现密封，介质中的微小杂质会在闸板关闭过程中被密封面的剪切作用刮除，相比平行闸板更适合水质带有少量悬浮物的给排水工况。建模时特意保留了阀体中腔的过渡圆角、闸板导向筋的配合间隙，实际铸造生产中这些圆角可以避免铸件出现应力集中开裂，导向筋则能保证闸板升降过程中不出现偏摆，防止密封面单侧受力磨损。

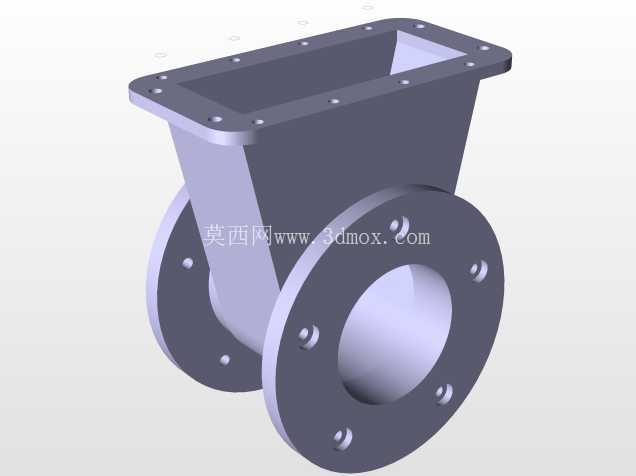

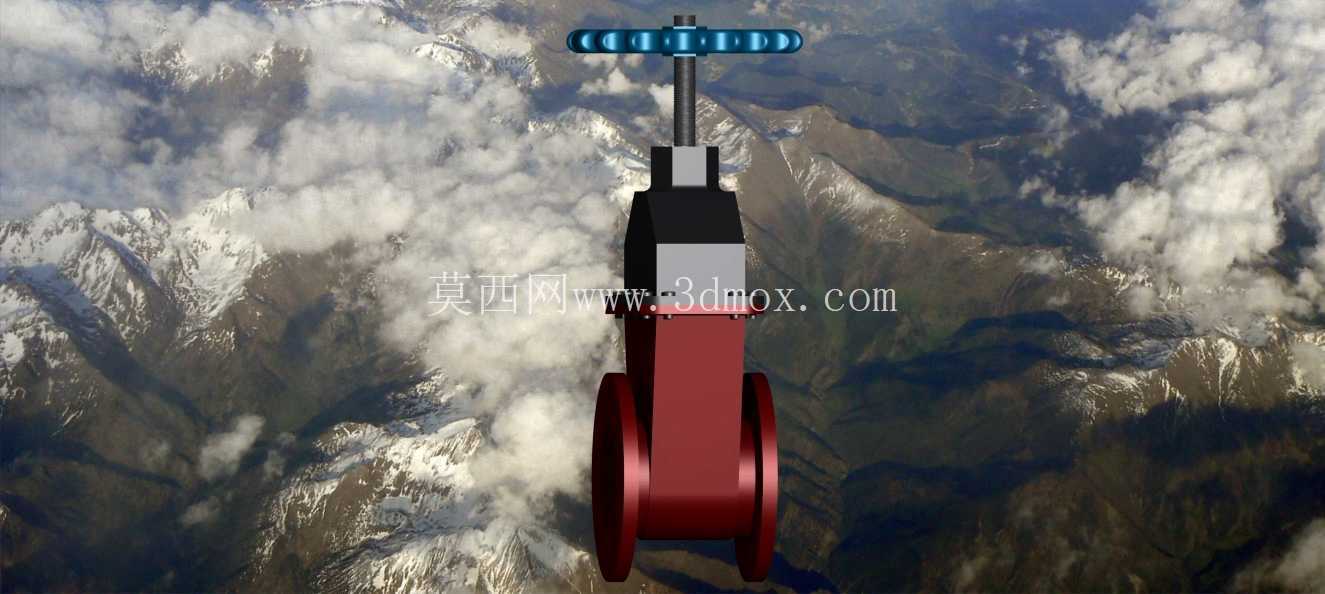

　　外形尺寸的装配边界上，阀门整体高度包含手轮、阀杆、阀体三部分，两侧法兰的外圆直径、螺栓孔中心圆直径均遵循对应公称压力的法兰标准，管线布置时可直接将模型导入管路装配体，校验手轮操作空间是否被周边管道、支架遮挡，法兰对接面的间距也可直接提取用于管段预制下料。阀体下部的排泥结构、中法兰的连接螺栓布局均按实际铸件工艺还原，铸造时阀体流道部分的壁厚均匀过渡，避免出现厚大截面产生缩孔缺陷，上部阀盖与阀体的中法兰连接采用多螺栓均布，压紧力均匀分布在密封垫片上，承受管线额定压力时不会出现局部渗漏。

　　在实际工况适配中，这类闸阀通常安装在泵组进出口、管段分支处、设备检修隔离段，全开状态下流道通畅不会产生扰流，全关状态下可完全截断上下游介质，为下游设备检修提供断流条件。三维建模过程中对所有配合面的公差预留、运动部件的行程间隙都做了对应还原，闸板全行程升降不会与阀体内腔发生干涉，手轮旋转的操作力矩传递路径清晰，既可以作为结构设计人员优化铸件壁厚、校核螺栓强度的参考载体，也能用于管线安装阶段的空间干涉校验、运维人员的拆装操作培训，完整呈现了低压法兰闸阀从外部安装接口到内部密封启闭的全部结构逻辑。
