汽车发动机活塞连杆偏心传动组件结构

　　在往复式内燃机的动力传递链路里，偏心连杆组件是衔接活塞往复运动与曲轴旋转运动的核心受力部件，日常做动力总成结构校核、运动仿真建模时，这类部件的形位公差、安装边界是最容易出问题的环节，很多新手建模时容易忽略偏心距对活塞侧推力的影响，最后做运动干涉检查时才发现活塞裙部和缸壁的预留间隙不足，或是连杆大头和曲轴平衡块在上下止点位置出现擦碰。

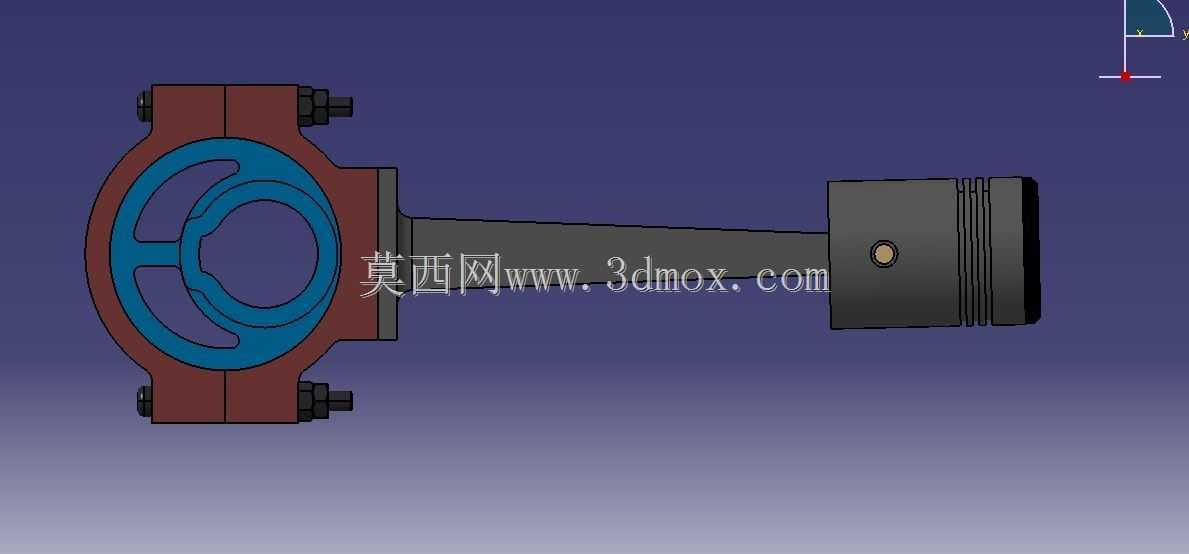

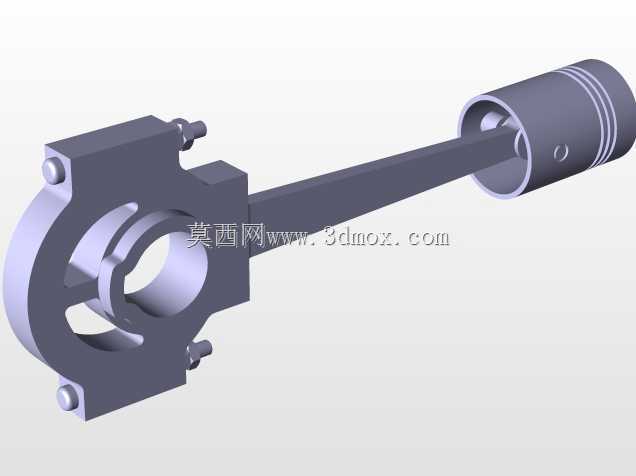

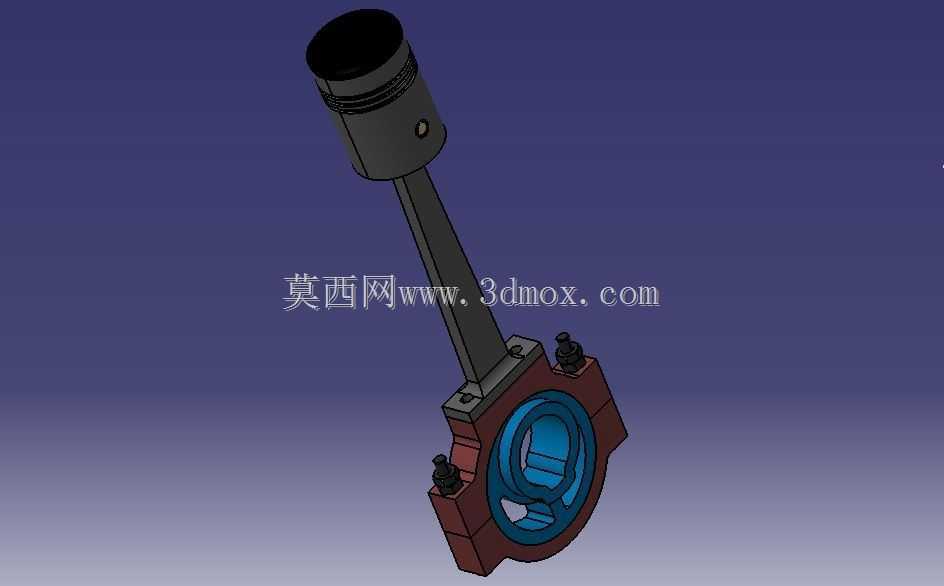

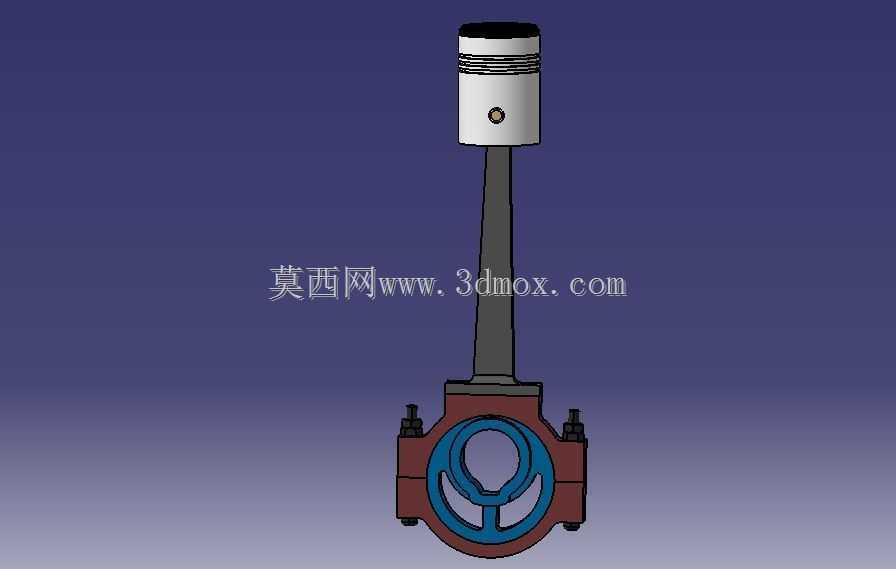

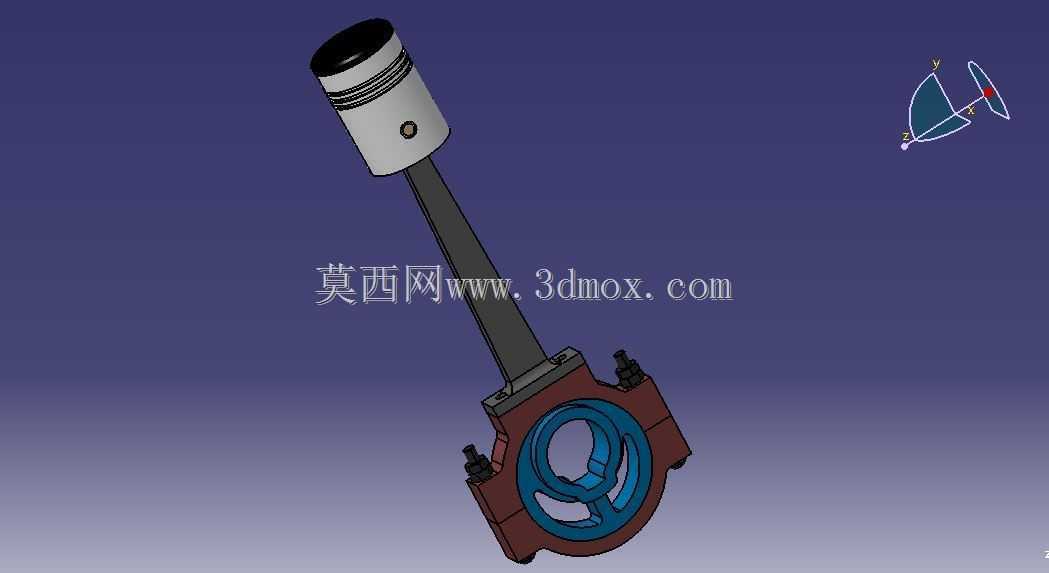

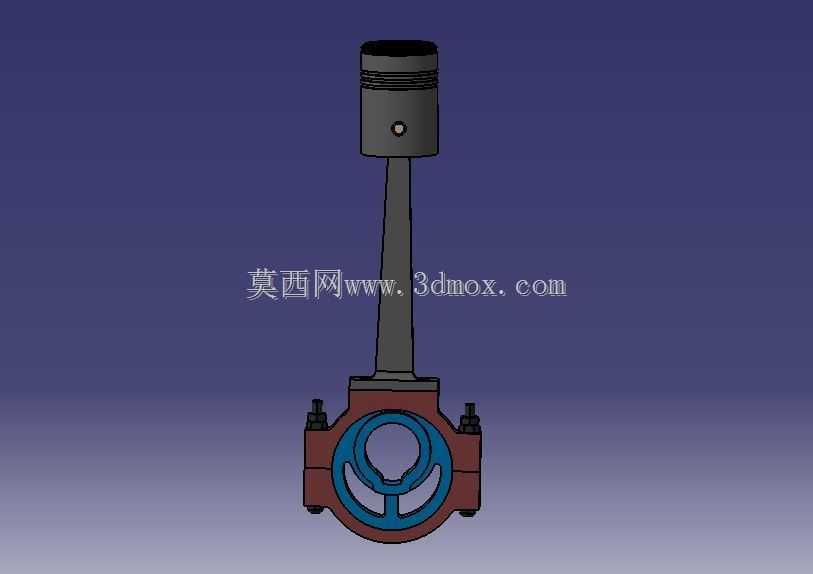

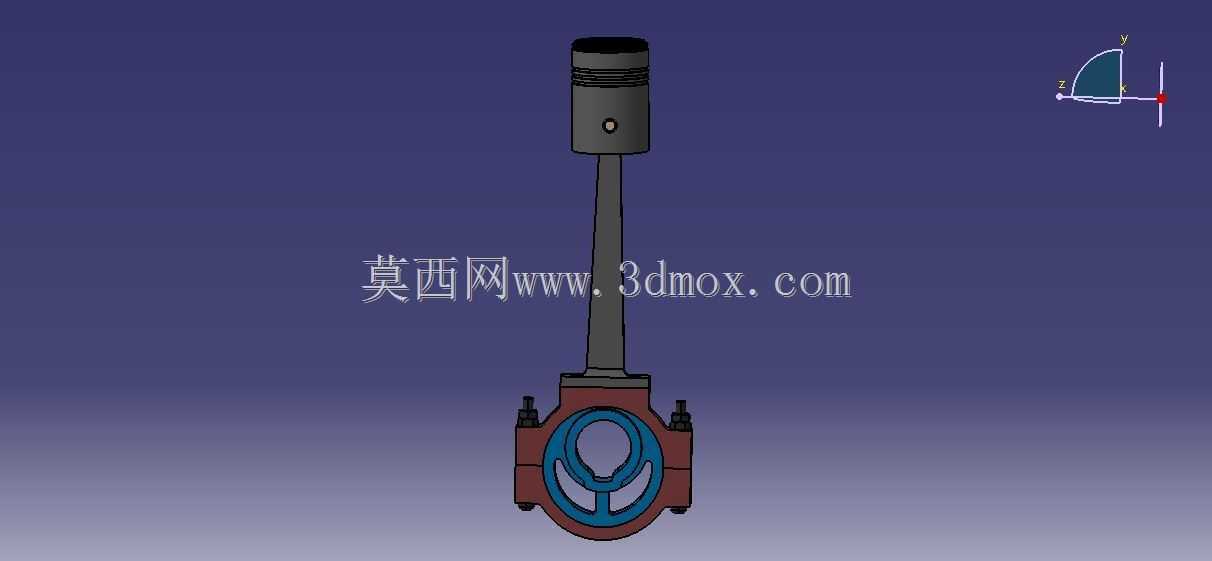

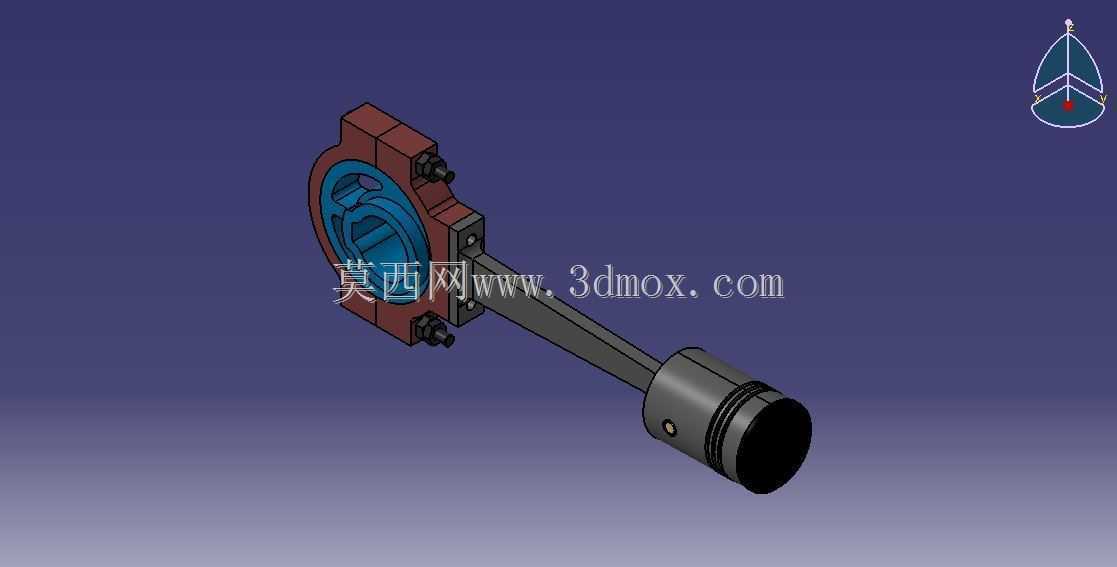

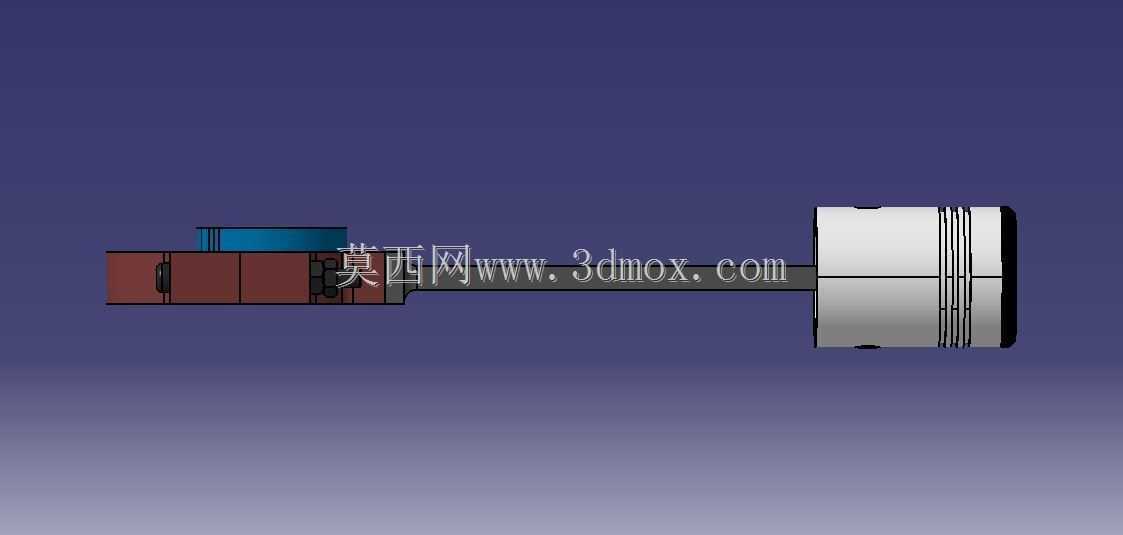

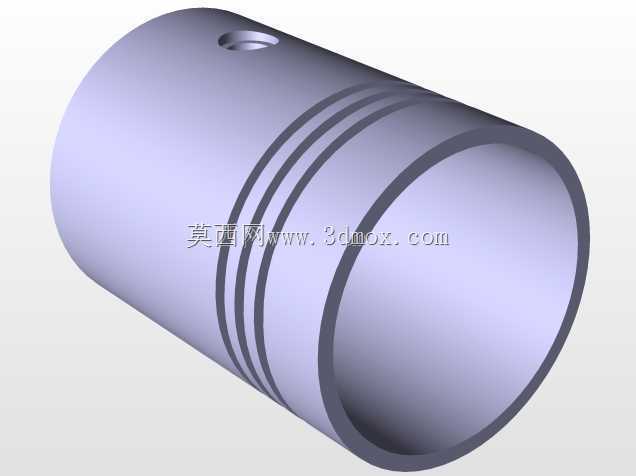

　　这套偏心杆组件的结构从上到下分为活塞段、杆身段、大头连接段三个部分，最上端的活塞部分保留了完整的活塞销座、环槽结构，三道环槽的宽度比例按照常规汽油机活塞的设计比例设置，顶部的燃烧室凹坑虽然没有做复杂的挤流面造型，但足够满足基础运动仿真的需求，活塞销孔的同轴度公差在建模时已经做了约束，和杆身上端的小头衬套孔是间隙配合的设计，实际装配时活塞销可以直接压入，不需要额外做修配。杆身部分采用的是变截面工字梁结构，不是等直径的圆杆，这种设计的好处是在保证纵向抗弯强度的前提下，尽可能降低连杆自身的往复运动质量，减少高转速下的惯性力载荷，很多入门建模者会把连杆杆身做成等截面圆柱，实际做有限元分析时就会发现杆身中间位置的应力集中系数会高出30%以上，高速运转时很容易出现杆身弯曲断裂的故障。

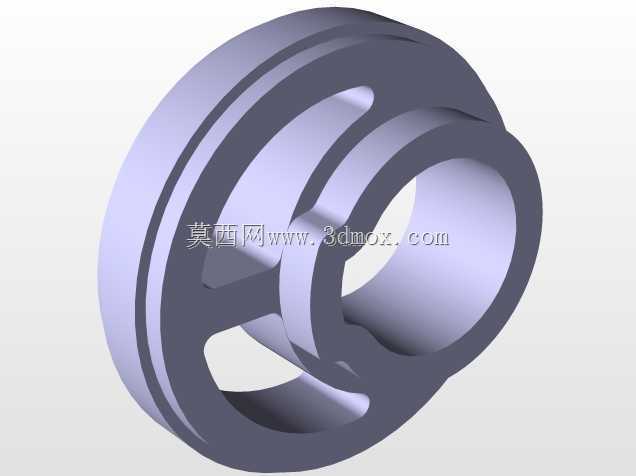

　　下端的大头部分是分体式设计，和曲轴连杆轴颈配合的轴瓦座做了蓝色的区分标识，两侧的连接螺栓孔位置对称，螺栓孔的中心距和轴瓦的压紧面宽度匹配，实际装配时拧紧螺栓后可以保证轴瓦和座孔的过盈量符合要求，不会出现轴瓦转动、走外圆的问题。偏心设计的核心在于连杆小头孔和大头孔的中心连线与活塞中心线存在固定偏移量，这个偏移量不是随意设置的，要匹配对应机型的活塞销偏置设计，目的是在活塞做功行程换向时，减轻活塞对缸壁的敲击力，降低发动机运转的噪声，同时优化活塞裙部的磨损均匀性，很多维修人员更换连杆时不注意偏心方向，装反之后会导致发动机敲缸、缸套偏磨，运行几百公里就会出现缸压不足的问题。

　　从安装边界来看，这套组件的总长度要匹配对应机型的活塞行程和压缩比，活塞在上止点时，活塞顶部和缸盖燃烧室的预留间隙要控制在0.8-1.2mm之间，间隙过小会导致活塞顶气门，间隙过大则会导致压缩比不足、动力下降。连杆大头的开合角度要保证在拆装时能从气缸套下端顺利穿入，不会和曲轴箱的加强筋发生干涉，杆身和活塞销座的连接位置要做圆角过渡，避免应力集中导致的小头断裂。在做三维建模时，这套组件的运动副约束要注意，活塞和缸套之间是移动副，活塞销和连杆小头是转动副，连杆大头和曲轴曲柄销是转动副，偏心距的参数要和曲轴的曲柄半径匹配，否则运动仿真时会出现过约束报错，无法正常计算运动轨迹。

　　实际应用场景里，这类偏心连杆结构不光用在常规车用汽油机上，小型通用动力机械、空压机、往复泵里也会用到类似的偏心传动结构，只是不同设备的偏心距、杆身强度设计会根据载荷特性做调整，比如空压机的连杆因为受力方向相对单一，杆身可以做的更轻薄，而高强化柴油机的连杆则会采用锻钢材质，大头的连接螺栓数量也会增加，保证大扭矩输出下的连接可靠性。建模时如果要做后续的工程化应用，还需要在杆身、大头的连接位置添加拔模斜度、铸造圆角，预留加工余量，否则模型无法直接用于铸造生产，很多初学者做的模型看起来外形准确，但是忽略了工艺性要求，拿到生产环节根本无法落地。另外，偏心杆的动平衡设计也很关键，因为偏心结构本身会带来额外的旋转惯性力，建模时需要在曲轴的平衡块上对应调整配重质量，抵消偏心带来的振动，保证发动机运转的平顺性，这部分在做总成装配时需要整体匹配，不能单独只做连杆部分的建模而忽略整个曲柄连杆机构的动平衡校核。
