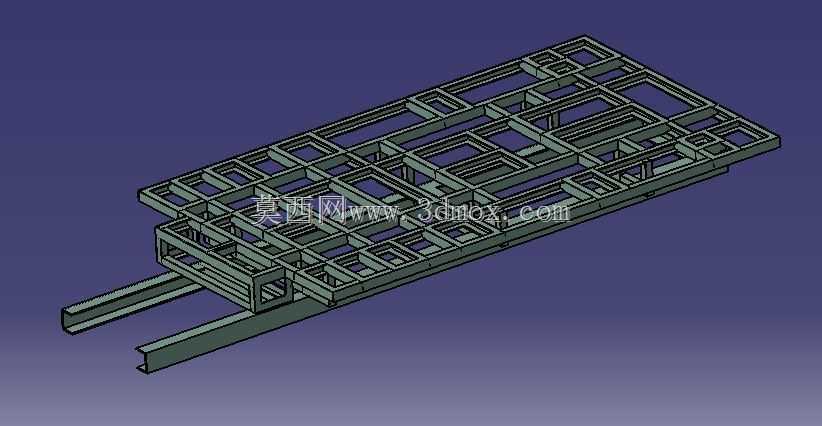

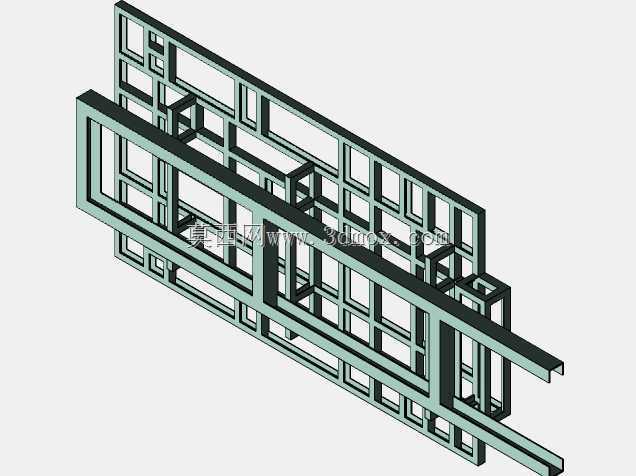

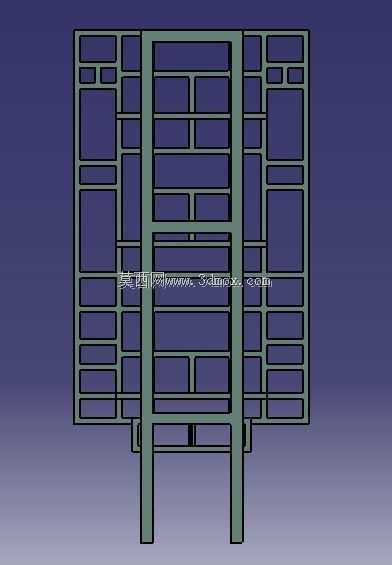

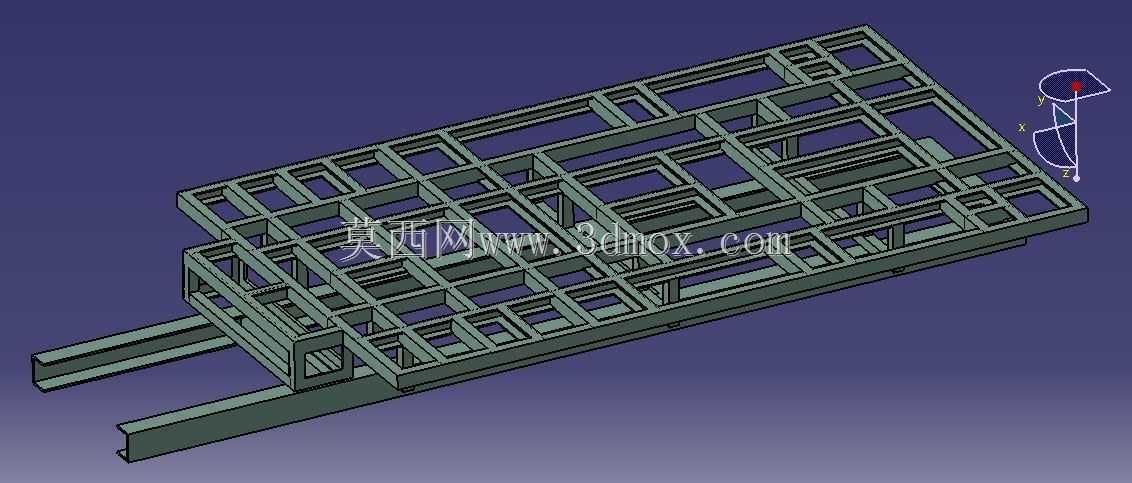

军用特种车辆承载式框架底盘结构

　　该底盘结构采用框架式空间梁系设计，核心作用是为军用特种车辆提供全系统承载基础，区别于民用车辆的冲压焊接一体式车架，这类框架结构更适配非铺装路面的高冲击载荷工况，在野外机动、重载运输、特种作业场景下，能够将上部搭载的功能舱、动力单元、传动组件、乘员舱的载荷均匀分散到每一根纵梁与横梁节点上，避免局部应力集中导致的结构失效。从结构布局来看，两根主纵梁采用变截面设计，沿车辆长度方向延伸，作为主要的承重传力路径，前端预留动力总成安装接口，可适配不同功率等级的柴油动力单元，纵梁下部预留悬架安装支座的焊接点位，匹配重载型钢板弹簧与独立悬架的安装需求，能够根据不同地形通过性要求调整悬架行程，满足越野场景下的车轮跳动边界。

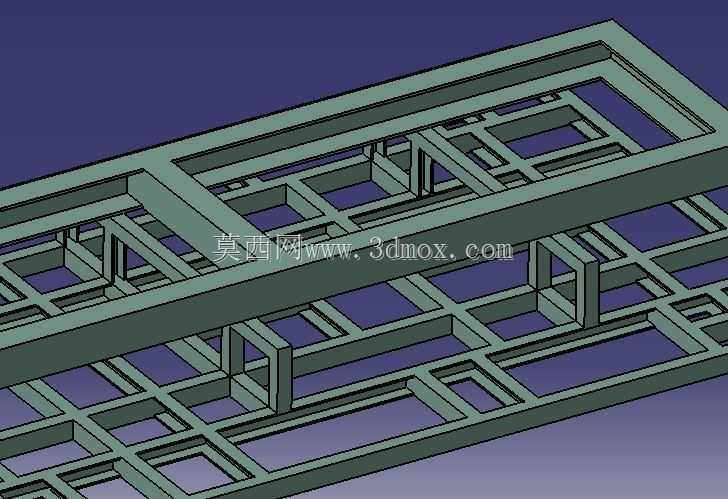

　　中部框架采用纵横交错的梁格布局，梁件之间采用满焊连接，节点位置做了圆弧过渡处理，避免直角焊缝带来的应力集中问题，中部区域预留了传动系统的走行空间，可布置分动箱、传动轴、差速器等传动组件，同时梁格之间的空腔可用于布置燃油管路、电气线束、液压管路，所有管线固定支座的安装孔位在框架设计阶段就做了预留，无需后期现场打孔破坏结构强度。尾部框架做了加强处理，可搭载备用轮胎、牵引装置、特种作业上装的固定接口，满足拖拽、挂载附属设备的使用需求。设计过程中优先考虑了结构的冗余承载能力，在额定载荷1.2倍的工况下做了静力学仿真验证，所有梁件的最大应力均低于材料屈服强度的60%，能够承受越野行驶时的垂直冲击、侧向倾斜、扭转力矩等复合载荷。

　　框架的所有外露边均做了倒角处理，避免装配过程中划伤操作人员，同时为后期喷涂防腐装甲涂层预留了足够的表面附着力，适配军用装备的盐雾、湿热、高低温环境使用要求。安装边界方面，主纵梁的安装孔位采用标准化间距设计，可适配不同轴距的车型拓展需求，上部安装面的平面度控制在每米1mm以内，保证上装设备安装时的贴合度，避免出现安装应力。框架整体采用模块化分段设计，前后段可根据不同车型的长度需求进行拼接，减少模具投入成本，同时在战场受损时可快速更换受损梁段，提升战场维修效率。不同于民用车辆底盘侧重轻量化与舒适性的设计思路，该框架底盘在设计时优先保障结构可靠性与维修便捷性，所有梁件均采用标准规格的型材加工，无需定制特殊截面材料，

　　在野外保障条件下可就地取材完成应急修复。梁格的间距设计充分考虑了内部零部件的检修空间，日常维护时无需拆卸上部舱体即可完成对传动、管路组件的检查与更换，大幅降低日常维护的工作量。在侧向防护方面，框架两侧预留了侧防护装甲的安装点位，可根据任务需求加装不同防护等级的装甲板，抵御轻武器射击与破片冲击，同时不影响底盘的整体通过性。底盘的下部预留了底部防护组件的安装空间，可加装V型防雷装甲，分散地雷爆炸产生的冲击波，提升乘员与核心部件的生存能力。
