乘用车辆侧开式车门钣金结构

　　这款侧开式车门结构面向常规乘用车辆的车身开闭件开发场景，是整车车身侧围系统里承担乘员进出、舱体密封、侧面防护与外观造型衔接的核心部件，在整车总装环节属于独立分装后再合装到白车身的模块化组件。从实际装车用途来看，该部件日常承担乘员上下车的通道启闭功能，关闭状态下需要和侧围门洞、门框密封条、B柱/C柱邻接面完全贴合，阻隔车外行驶风噪、路面扬尘与雨水渗入，同时在侧面碰撞工况下依托内板加强梁、门体钣金腔体传递冲击载荷，配合车门内部的防撞梁结构降低座舱侵入量。

　　设计推进阶段首先要锁定门洞的安装边界：门体整体轮廓完全匹配侧围门洞的外沿曲线，顶部窗框区域顺着车顶侧梁的弧度收窄，预留出玻璃升降的导轨安装空间与三角窗的布置位，门体下部的外板曲面和整车侧面腰线完全顺接，避免合装后出现面差超差、棱线错位的外观缺陷。门体和车身连接的铰链安装面布置在门体前侧的上下两个点位，两个铰链的同轴度公差在建模阶段就做了约束，预留出后期装配时的调节余量，保证门体开启绕铰链轴旋转时，边缘和翼子板、A柱的间隙均匀控制在工程允许的均匀间隙范围内，不会出现开启过程中剐蹭周边覆盖件的问题。门体后侧预留了门锁锁扣的啮合安装位，和B柱上的锁扣位置精准对应，关门时锁体啮合行程、缓冲胶块的压缩量都在结构里做了空间预留。

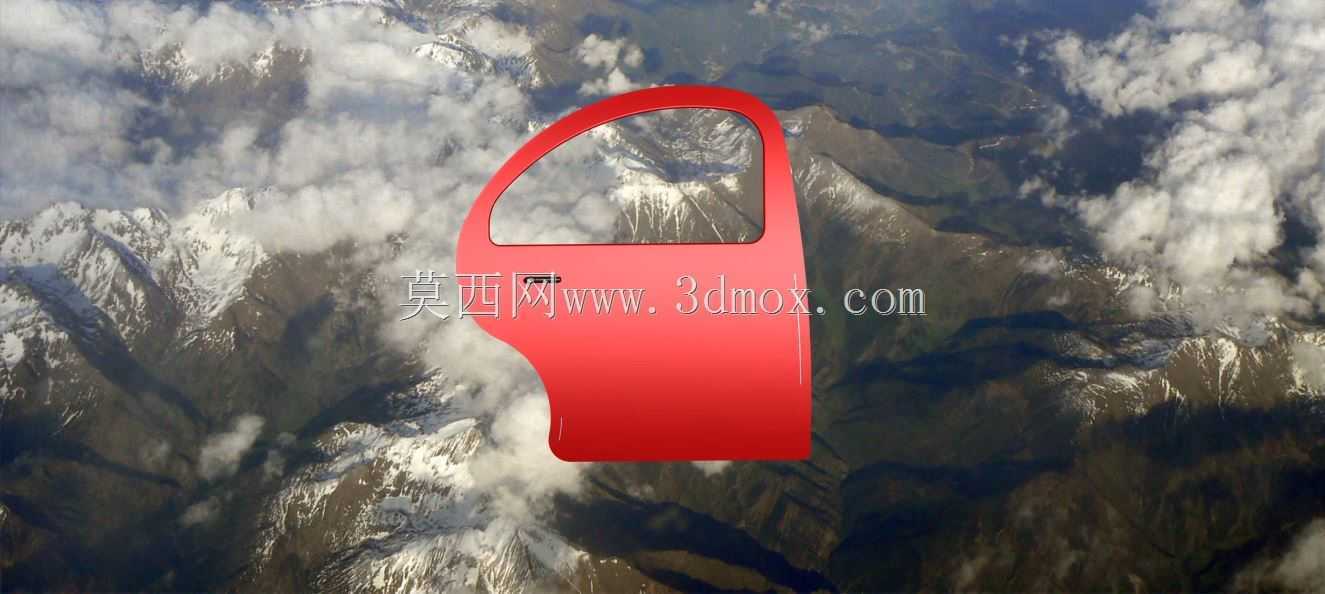

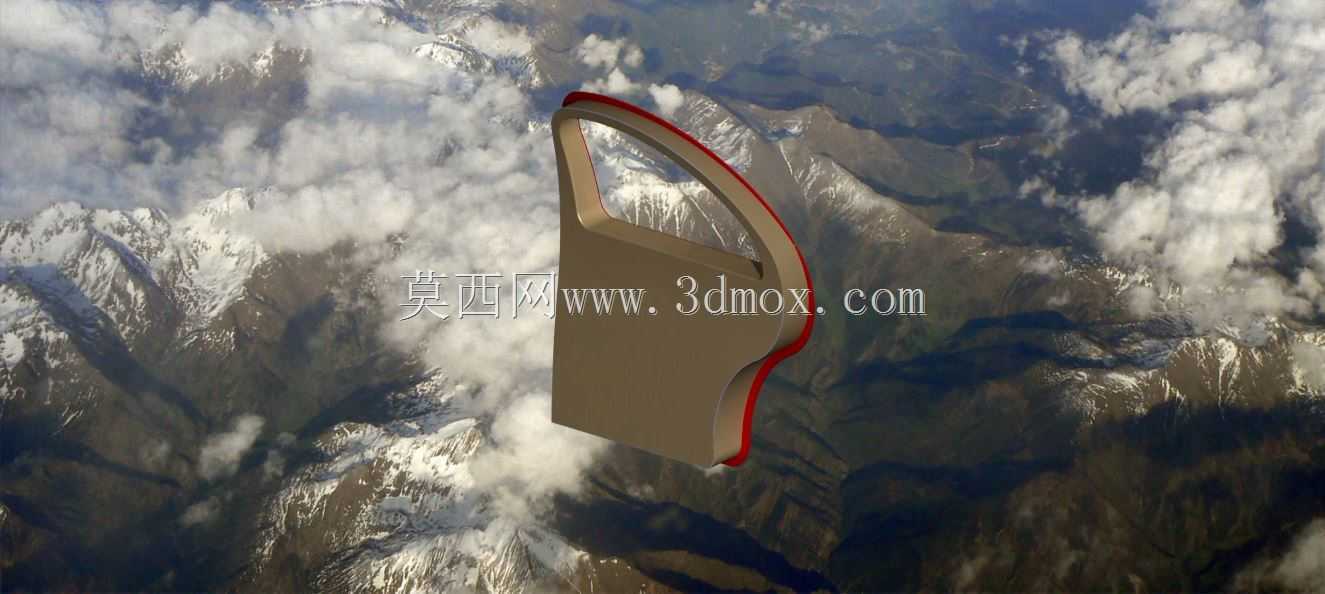

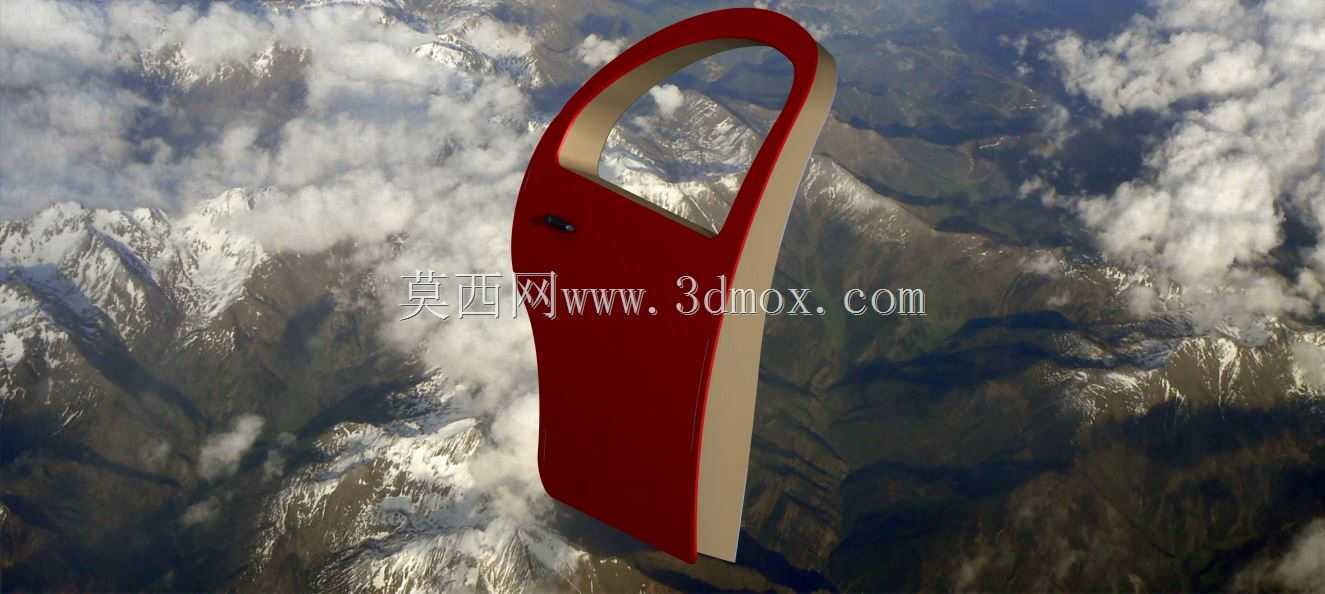

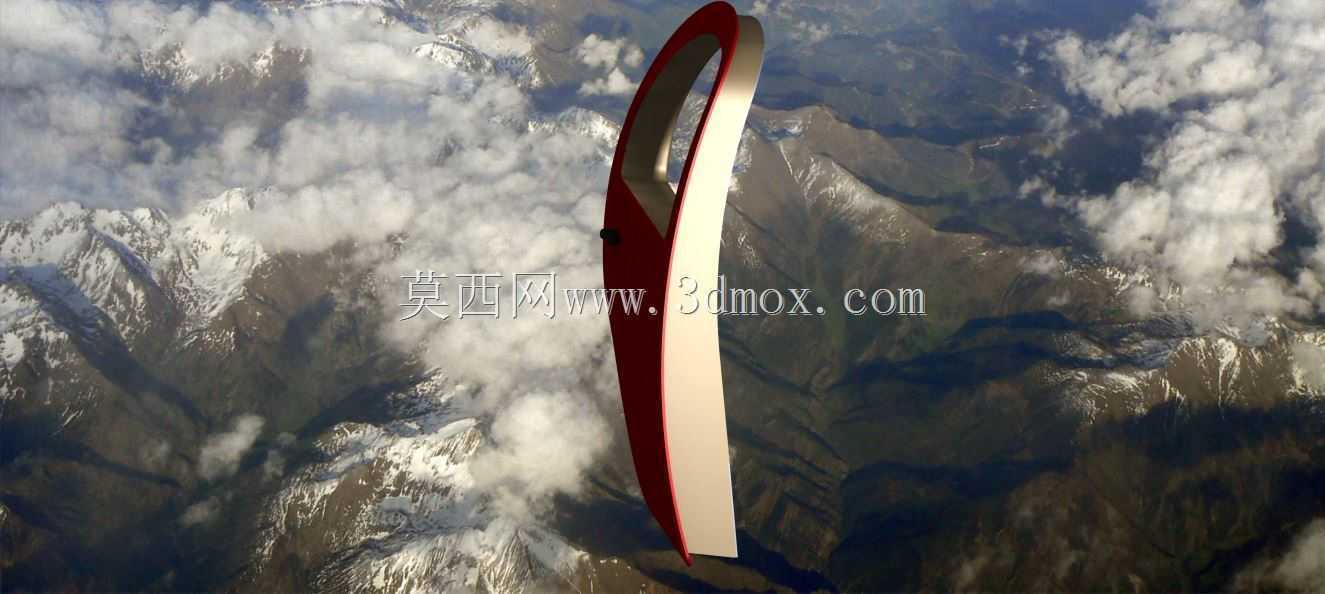

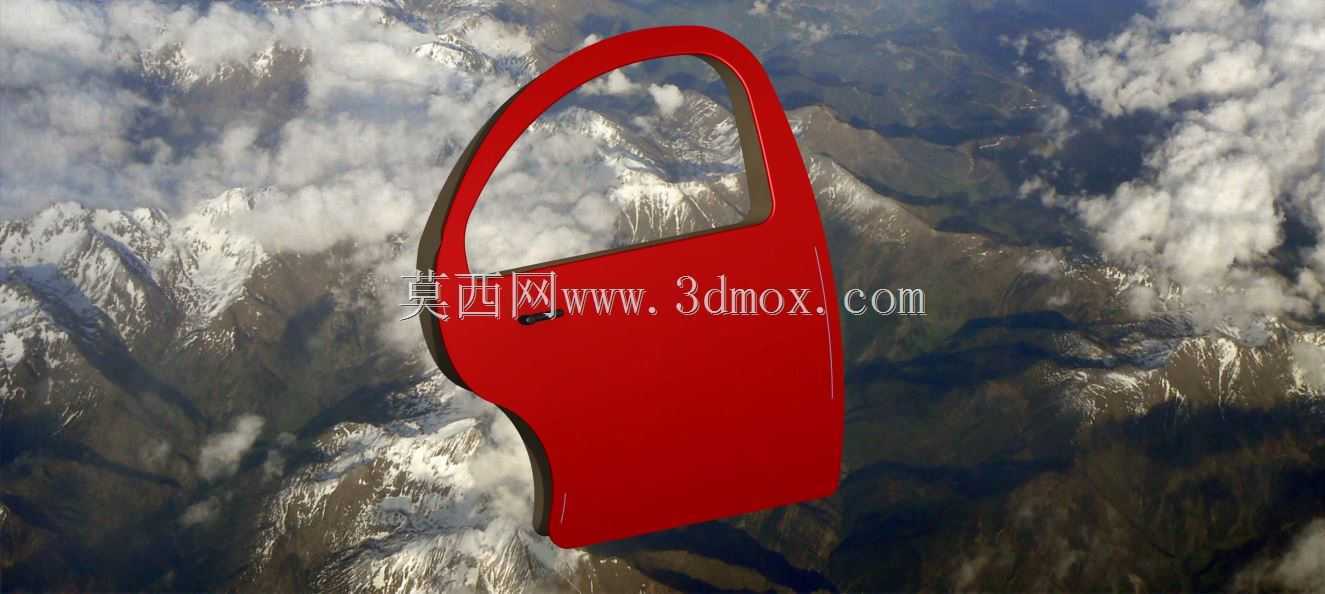

　　从结构分层来看，模型还原了车门外板的整体冲压成型形态，外板采用大面顺滑的拉延曲面，门把手的安装凹槽在面板上做了下沉造型，既隐藏了外拉手的安装基座，也符合日常手部拉握的操作高度；窗框区域的环形边框一体勾勒出车窗的轮廓边界，边框内侧预留了玻璃导槽的卡接槽位，玻璃升降时可以沿着导槽平稳上下移动，不会出现升降卡顿、玻璃偏移的问题。门体内侧的腔体空间在建模时预留了全套附件的布置余量：玻璃升降器的安装固定点、门锁机构的安装支座、防水膜的粘贴贴合面、内饰板的卡扣安装孔位都按照实际装车的排布逻辑做了空间避让，线束从车身A柱通过铰链侧的过线胶套进入门体内部，走线路径避开玻璃升降的运动行程，防止长期升降动作磨破线束绝缘层。

　　安装匹配环节需要重点校核多个边界尺寸：门体开启最大角度通常设定在七十度左右，完全打开时门体前边缘和前翼子板的最小安全间隙要满足开门磕碰的防护要求，后侧边缘在全开状态下不会和后侧围、后侧车门发生运动干涉；门体厚度方向的尺寸要兼顾内部玻璃厚度、升降器行程、门锁体积与内饰板的发泡层厚度，同时保证门体关闭后和侧围外表面的面差控制在外观匹配的公差范围内，不会出现突出或者凹陷的视觉缺陷。门体下部预留了排水孔的对应位置，进入门腔内部的雨水可以顺着内板的导流筋从排水孔排出，避免腔体积水锈蚀钣金。密封条的安装卡槽沿着门体内侧的整圈轮廓布置，整圈密封条的压缩量均匀一致，关门后可以形成连续的密封环带，高速行驶时不会出现局部漏风、风噪异常的问题。

　　在整车开发流程里，这款车门结构既可以单独做开闭件的耐久验证，完成十万次以上的开关门循环测试，验证铰链磨损、锁体耐久性、钣金抗变形能力，也可以纳入整车侧面碰撞、淋雨密封、NVH风噪测试的整体验证环节，建模时的曲面光顺度、安装孔位的位置精度、运动部件的间隙校核，都直接影响后期冲压模具开发、分装工装定位以及总装线上的装配效率，结构设计阶段把所有邻接部件的匹配关系提前在三维环境里完成干涉检查，能大幅减少后续试装阶段的模具返工、装配调试工作量。
