航空军用快卸式压紧夹持固定件

这款压紧夹持结构是针对军事、航空领域LRU现场可更换单元的快装快拆需求开发的连接固定件，核心解决机载、车载设备舱内模块化组件的无工具快速拆装问题，在战机航电舱、军用通信设备机架、地面雷达模块化单元的维护场景中应用广泛，能大幅缩短战时或外场维护的换件时间，降低对专用工具的依赖。

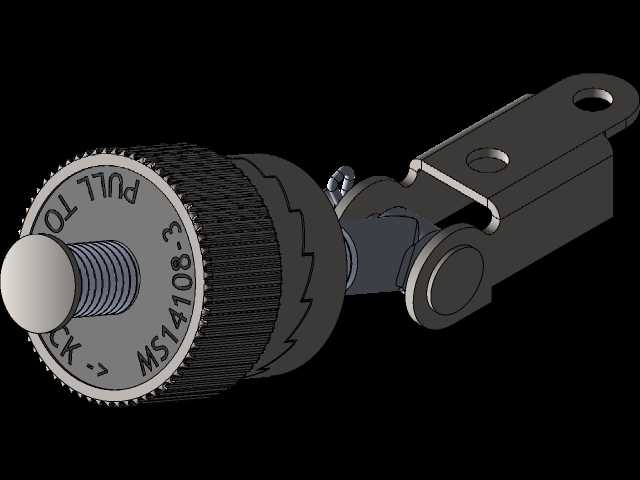

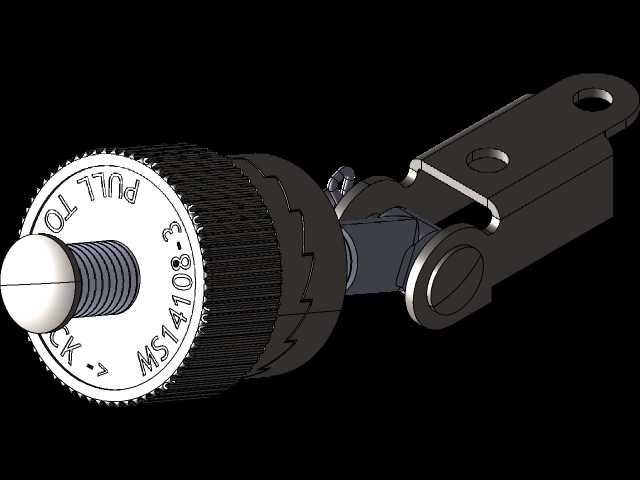

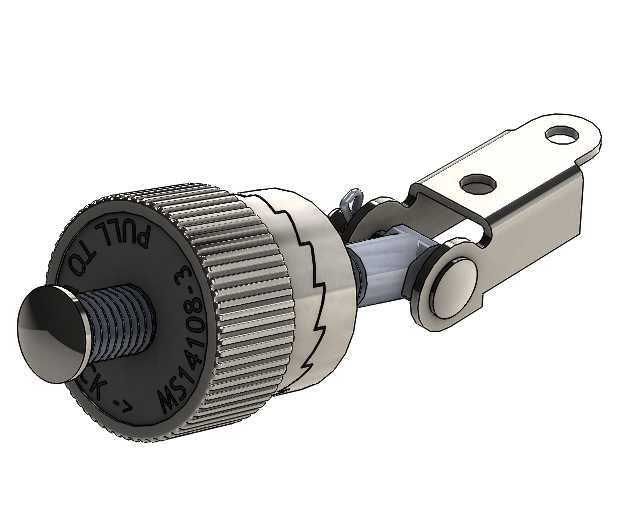

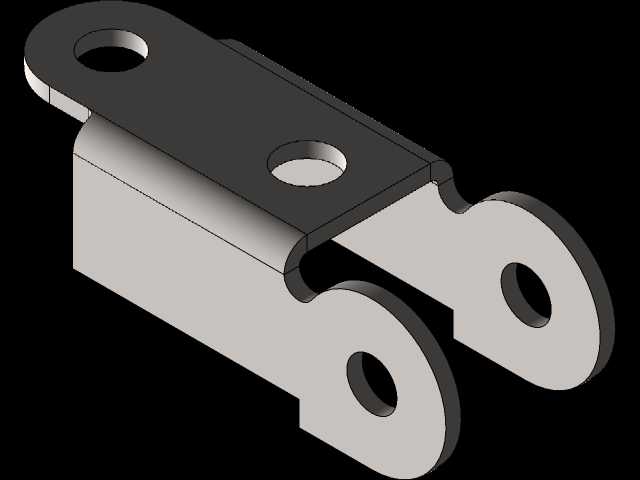

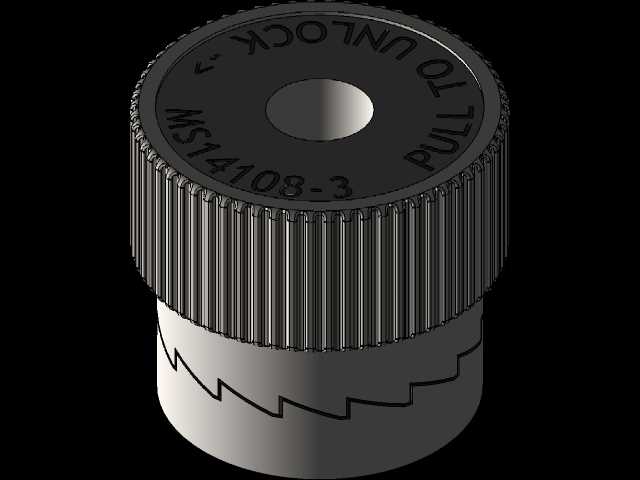

从功能特性上看，该结构采用旋钮式锁紧加侧摆压片的组合结构，旋钮外圈做了滚花防滑处理，即使操作人员佩戴防滑手套也能顺利施力旋转，旋钮端面刻印的旋向标识能直观提示锁紧与解锁方向，避免误操作。锁紧机构内置的锯齿形止退结构，能在设备承受振动、冲击载荷时防止旋钮自行松脱，满足军用装备的GJB振动环境试验要求。侧摆压片采用铰接式设计，解锁状态下可向上翻起避让设备安装路径，锁紧时压片贴合被固定件的安装面，通过旋钮的轴向进给提供稳定的压紧力，不会对被固定件的表面造成压痕损伤。

设计过程中优先考虑了安装边界的适配性，压片上的两个安装孔采用标准孔距设计，可直接适配航空标准机架的安装螺柱，不需要额外加工转接件。整体结构的轴向尺寸经过压缩，在设备舱内的狭小安装空间内也能完成操作，旋钮的旋转行程控制在一圈以内，操作人员单手即可完成锁紧和解锁动作，不需要双手配合操作。结构的所有活动部件都做了限位设计，解锁时不会出现零件脱落的情况，避免在设备舱内掉落多余物引发飞行安全隐患。

材质选择上，主体受力部件采用高强度不锈钢材质，表面做钝化处理，能适应沿海高盐雾、高原低温等复杂使用环境，铰接部位的销轴采用耐磨不锈钢，长期反复操作也不会出现卡滞、磨损松旷的问题。压片与被固定件接触的端面做了圆角处理，避免应力集中划伤被固定件的表面涂层，同时保证压紧力均匀分布，不会出现局部应力过大导致的被固定件变形问题。在实际选型使用时，需要确认被固定件的压紧面高度差在结构的补偿行程范围内，安装时先将压片扣合在被固定件的安装边上，再旋转旋钮直到听到止退齿的卡合声响即可完成锁紧，拆卸时反向旋转旋钮到解锁位置，翻起压片即可取出被固定单元，整个拆装过程不需要额外工具，单人操作耗时不超过十秒，完全满足LRU单元的快速更换要求。
