弹簧加载式伸缩夹持定位组件

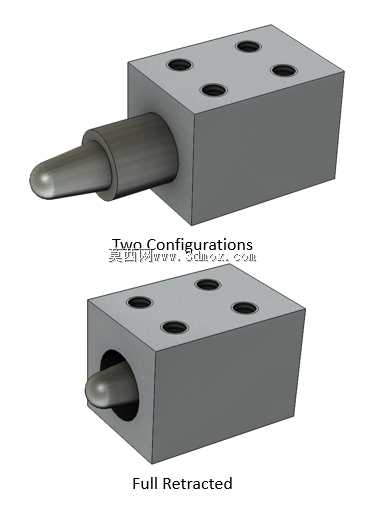

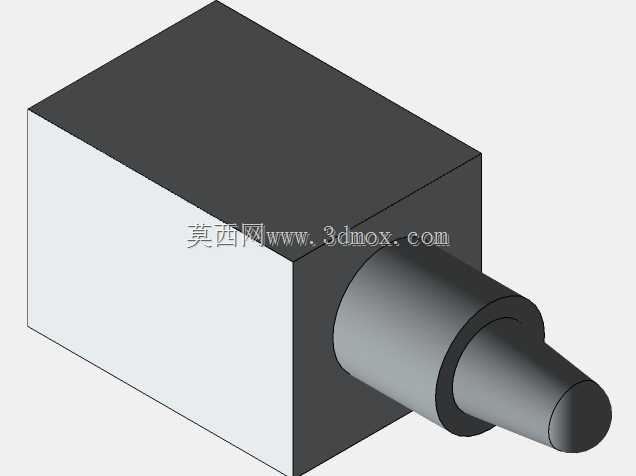

该弹簧加载夹持组件主要面向高可靠性定位锁紧场景，在军用机载设备托盘、航空航天机载载荷安装工位中承担核心的定位锁止功能，也可适配商用地面设备的快换工装定位需求，解决频繁拆装工位下的快速对位与预紧固定问题。组件采用方块式主体结构设计，主体为规整矩形块，顶面预留四个贯通安装孔，可直接通过内六角螺栓固定在安装基座平面上，安装孔位采用对称排布设计，可兼容双向安装需求，无需额外调整安装方向即可适配不同伸出方向的工位布局，安装边界清晰，主体块的侧面与安装面垂直度公差控制在0.02mm以内，可保证安装后顶销的伸出方向与安装面保持垂直，避免伸出过程中出现卡滞。组件核心的伸缩顶销采用圆头导向设计，头部做圆弧过渡处理，在对接定位过程中可自动修正小范围的对位偏差，降低对接时的对位精度要求，提升拆装效率。顶销的伸缩行程覆盖常规工装定位的间隙补偿需求，完全缩回时顶销头部完全收纳于主体内部，不会突出主体安装平面，方便托盘或载荷件的平移就位；完全伸出时依靠内部弹簧的预紧力提供持续的顶紧力，可抵消设备运行过程中产生的振动冲击，避免定位松脱。内部弹簧的预紧力经过匹配调校，既可以保证足够的锁紧顶紧力，又不会因为顶推力过大导致对接件出现变形或对位困难。顶销与主体内孔之间采用小间隙配合，配合面做硬化处理，耐磨性能优异，可承受上万次的伸缩循环而不出现明显的磨损间隙，适配频繁拆装的使用场景。设计过程中充分考虑了工况适配性，整体结构无外露易损部件，主体采用金属材质加工，可适应高低温、高振动的复杂工业环境，在航空航天机载场景下可承受起飞、飞行过程中的持续振动与冲击载荷，不会出现误缩回或锁紧失效的问题；在地面商用设备场景下，可作为快换工装的定位销使用，实现工装的快速更换与预定位，减少工装更换的对位调整时间。组件的整体外形规整，无突出的不规则结构，方便在紧凑的安装空间内布置，不需要额外预留较大的操作空间，仅需在安装面预留对应螺栓孔位即可完成安装，适配性较强。
