1080P高清USB摄像头模组结构设计

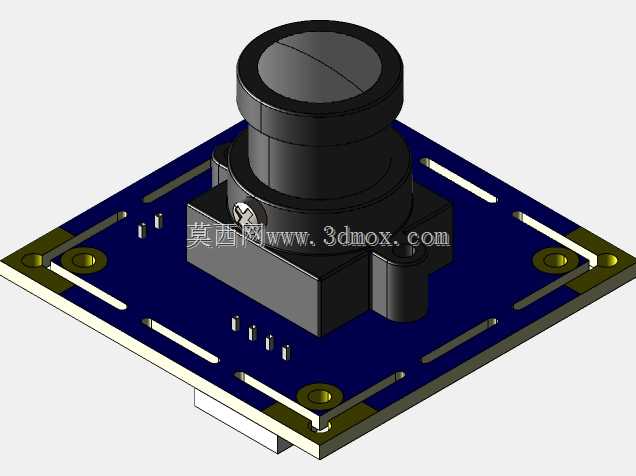

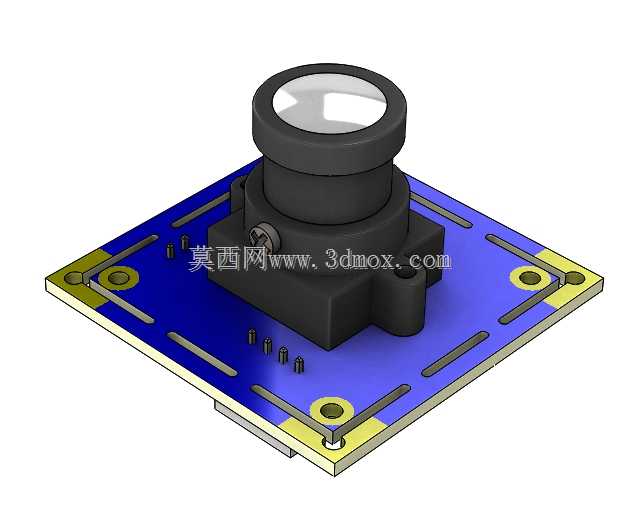

　　这款USB摄像头模组在结构设计上充分兼顾了嵌入式集成场景的安装需求，核心成像单元搭配定焦镜头组件，通过镜头座与PCB基板的精准定位配合，保证光轴与成像靶面的垂直度公差控制在合理范围内，避免出现画面边缘虚焦、成像偏移的问题。镜头座采用工程塑料材质注塑成型，侧面预留调焦锁紧结构，完成焦距校准后可通过侧方紧定螺钉固定镜头位置，防止设备运行过程中受振动影响出现焦距漂移。PCB基板采用方形布局，四个边角位置设计有金属化安装孔，孔位间距匹配常规嵌入式视觉设备的安装标准，可直接通过铜柱或螺丝固定在设备内部的安装位上，不需要额外设计转接支架，能大幅缩短集成开发的结构适配周期。基板上除了核心成像处理电路，还预留了必要的外围元件排布空间，

　　接口采用标准USB2.0焊盘位置，可根据不同设备的内部走线需求选择直插或焊接引线的连接方式，适配不同的内部走线空间。从实际应用场景来看，这类模组可广泛嵌入到自助终端设备、工业视觉检测工位、智能门禁设备、小型航拍装置以及桌面外接摄像头产品中，作为前端图像采集单元完成画面捕捉、视觉识别的信号输入。设计过程中，镜头部分的突出高度做了严格控制，避免在紧凑安装空间内与其他结构件产生干涉，镜头前端的镜片边缘做了遮光处理，减少杂散光进入光路对成像质量造成的干扰。基板边缘的走线区域做了铺地屏蔽设计，降低USB信号传输过程中的电磁干扰，保证高清视频信号传输的稳定性。安装孔周边做了露铜加固处理，多次拆装螺丝也不会出现焊盘脱落的问题，

　　适合小批量设备试制阶段的反复调试安装。镜头与镜头座的配合采用标准M12接口规格，可根据不同的视场角需求更换对应焦距的镜头，不需要改动基板的安装结构，拓展了模组的适用场景。整体结构没有多余的冗余设计，所有结构特征都服务于安装便利性、成像稳定性以及场景适配性，在紧凑的尺寸范围内实现了1080P分辨率的图像采集能力，能够满足大多数对体积有严格要求的嵌入式视觉集成项目需求。
