铁路车辆用UIC825标准轨钩结构设计

　　在南美部分米轨铁路线路的运营场景中，UIC825轨钩是承担车辆连挂、牵引力传递的核心受力部件，区别于常见的詹式车钩结构，这类轨钩更多适配小轴重、小编组的短途通勤及货运车辆，在乌拉圭等国家的普速铁路线上应用十分广泛。从实际使用工况来看，这类轨钩需要承受车辆启动、制动过程中的瞬时冲击载荷，同时还要适应线路曲线段通过时相邻车辆间的小幅角度偏移，因此结构设计上对受力路径的规划有着明确的工程要求。

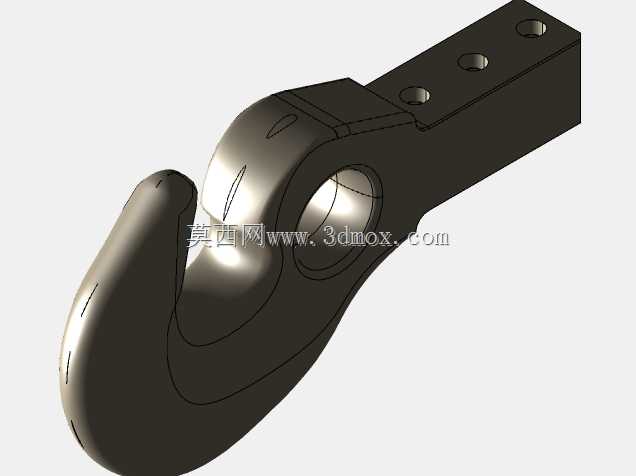

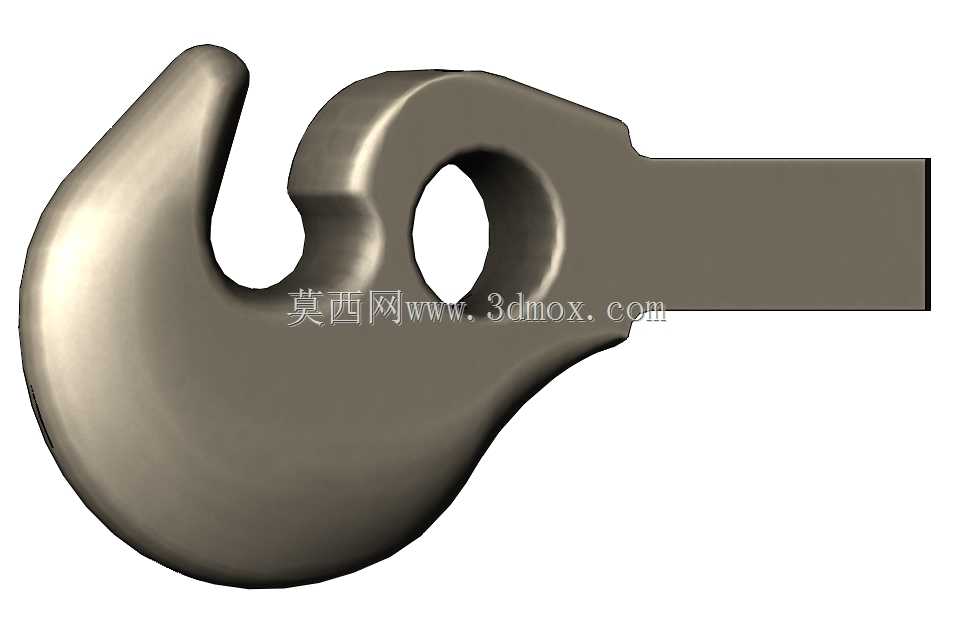

　　从结构形态来看，该轨钩采用整体锻造式的钩体设计，钩头部分的圆弧轮廓经过反复曲率校核，钩舌开口尺寸匹配对应标准的连挂配合件，能够在连挂作业时实现快速对位，避免人工辅助对位的额外工序。钩身侧面的销孔是核心安装定位边界，孔位的同轴度、孔壁的表面粗糙度直接影响销轴装配后的转动灵活性，长期往复受力下也能减少应力集中带来的疲劳裂纹风险。钩尾部分的平直段设计，是为了适配车辆底架上的安装座接口，安装时通过销轴贯穿钩尾销孔与安装座耳板，即可完成轨钩的固定，预留的转动间隙能够让轨钩在车辆通过竖曲线、平曲线时随相邻车辆的相对位置小幅摆动，避免刚性连接带来的结构别劲问题。

　　设计过程中，首先要明确的是受力边界：轨钩在额定牵引载荷下，最大应力集中区域出现在钩颈过渡位置，也就是钩头与钩身连接的圆弧过渡段，因此这个位置的圆角半径不能过小，否则会在交变载荷下提前出现疲劳失效；同时钩头内侧的承力面需要做硬化处理，减少连挂冲击和长期摩擦带来的磨耗，延长部件的更换周期。钩体上的减重孔并非随意开设，孔位选择在钩身非核心受力区域，在不降低整体结构强度的前提下减少部件自重，降低车辆簧下质量，同时也方便检修时的吊装、搬运作业。

　　从安装尺寸边界来看，该轨钩的钩头外轮廓尺寸需要满足车辆限界要求，不能超出轨道车辆的运行限界范围，避免运行过程中与线路旁的信号设备、道岔部件发生刮碰。钩尾的长度尺寸需要匹配安装座的深度，保证装配后销轴能够顺利穿入，同时锁止机构有足够的安装空间，防止运行过程中销轴窜出导致脱钩风险。实际建模过程中，钩头的曲面轮廓需要严格遵循UIC825标准的尺寸要求，连挂配合面的形位公差需要控制在合理范围内，保证同标准轨钩之间的互换性，无需额外修配即可完成连挂作业。

　　在日常运维场景中，这类轨钩的检查重点集中在钩头磨耗量、销孔椭圆度、钩颈位置的裂纹排查，因此在结构设计时，这些易检查位置都预留了足够的检测操作空间，方便运维人员使用量具快速检测磨损情况，判断是否需要更换部件。不同于重载线路的大吨位车钩，这类轨钩的结构更紧凑，自重更轻，适配小运量的铁路运营场景，在维护成本、更换便捷性上都有明显优势。建模时对各个过渡圆角的处理、承力面的厚度分配，都需要结合实际受力仿真结果调整，避免出现局部强度冗余或者强度不足的问题，保证部件在全生命周期内的使用可靠性。
