G1/8内螺纹直柄小型迷你球阀结构

　　这款G1/8规格的内螺纹小型球阀，在气动控制回路、小型液压支路、实验室气路、小型流体输送设备里的应用非常普遍，尤其是在需要小通径、快速通断控制的管路节点上，这类直柄球阀的操作便利性和密封可靠性，往往比同通径的截止阀、旋塞阀更适配紧凑安装空间的需求。从实际使用场景来看，这类小通径球阀常被布置在设备气源入口、分支气路控制点、小型冷却水路支路、化学试剂输送支管等位置，承担管路介质的通断切换功能，相比电磁阀这类电控阀门，手动球阀不需要额外供电和气控信号，在设备调试、应急切断、日常维护断流的场景下，操作逻辑更直接，可靠性也更高，不会因为电控系统故障出现无法断流的问题。

　　从功能特性上看，这款球阀采用直通式流道设计，介质流经阀体时的压力损失更小，全开状态下的流道通畅性优于同通径的直角式截止阀，对于压缩空气、低压水、轻质液压油、惰性气体这类常见工业介质的适配性较好。手柄采用直柄式一字结构，操作时只需要90度旋转即可完成全开和全关的状态切换，手柄顶部设置的一字槽，既可以用手直接扳动操作，在安装空间狭窄手指无法施力的位置，也可以借助一字螺丝刀辅助转动，解决紧凑空间下的操作难题。阀体采用六角外形设计，安装时可以用普通开口扳手直接夹持阀体拧动，不需要额外定制专用工装，和常规G1/8内螺纹的管路接头安装适配性强，不需要额外加工转接结构。

　　从设计思路层面拆解，这款球阀的结构做了针对性的紧凑化优化，整体轴向长度控制在极小的尺寸范围内，相比同通径的常规手柄球阀，占用的管路安装空间更小，在多管路并排布置的阀岛、集成气路板周边安装时，不会和相邻的管路接头、阀件产生空间干涉。密封结构采用浮动球密封设计，球体在阀体内有微小的浮动余量，在介质压力作用下，球体可以更好地贴合出口端的密封座，低压工况下的密封性能更稳定，不会出现小压力下的内漏问题。手柄和阀芯的连接采用扁方定位结构，装配时不需要额外的销钉或者紧固件连接，依靠塑料手柄本身的弹性卡扣即可完成和阀芯的固定，装配工序更简单，长期使用也不会出现手柄和阀芯打滑导致开关位置错位的问题。

　　关于安装边界和尺寸适配，这款球阀的两端均为标准G1/8圆柱内螺纹，和市面上常规的G1/8外螺纹接头、快插接头、压力表接头都能直接匹配，安装时不需要额外加工转接螺纹。阀体的六角对边尺寸符合常规小型阀件的工装尺寸标准，普通14mm开口扳手即可完成拧紧操作，安装时的拧紧力矩控制在合理范围内即可，不需要过大的力矩避免阀体变形。安装时需要注意手柄的转动空间，阀体安装到位后，手柄转动90度的范围内不能有其他管线或者结构件遮挡，避免出现无法完全开关到位的情况。进出口方向没有强制要求，双向都可以承压密封，安装时不需要特意区分介质流向，降低现场安装的出错概率。

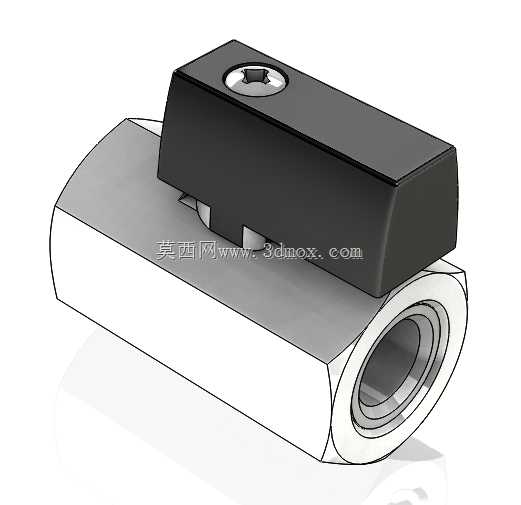

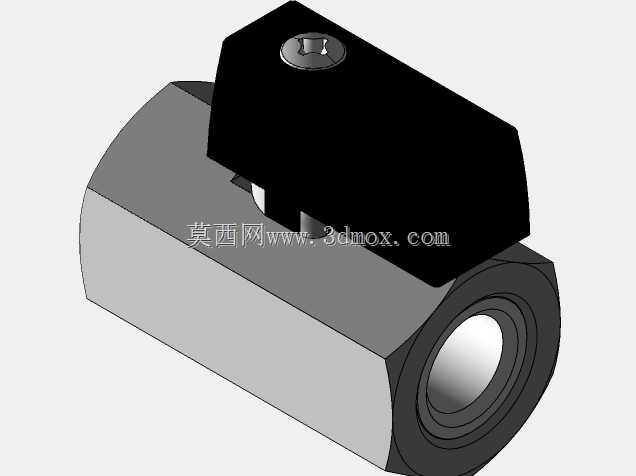

　　在实际选型适配的时候，这类小型球阀需要匹配实际管路的工作压力和介质温度，常规工程塑料搭配金属球体的配置，适合常温工况下的压缩空气、低压水、中性气体介质使用，如果是有腐蚀性的介质或者高温工况，需要更换对应的密封材质和阀体材质，但这款基础款的结构设计逻辑，完全可以通过材质替换适配更多特殊工况。从建模的细节来看，这款模型还原了阀体的六角外形、手柄的顶部一字槽、内螺纹的接口细节、球体和阀座的装配关系，在做设备管路布局设计的时候，可以直接导入装配体做空间干涉检查，提前预判安装时可能出现的空间冲突问题，减少实际装配时的改造成本。
