Solidworks螺旋千斤顶结构设计作品

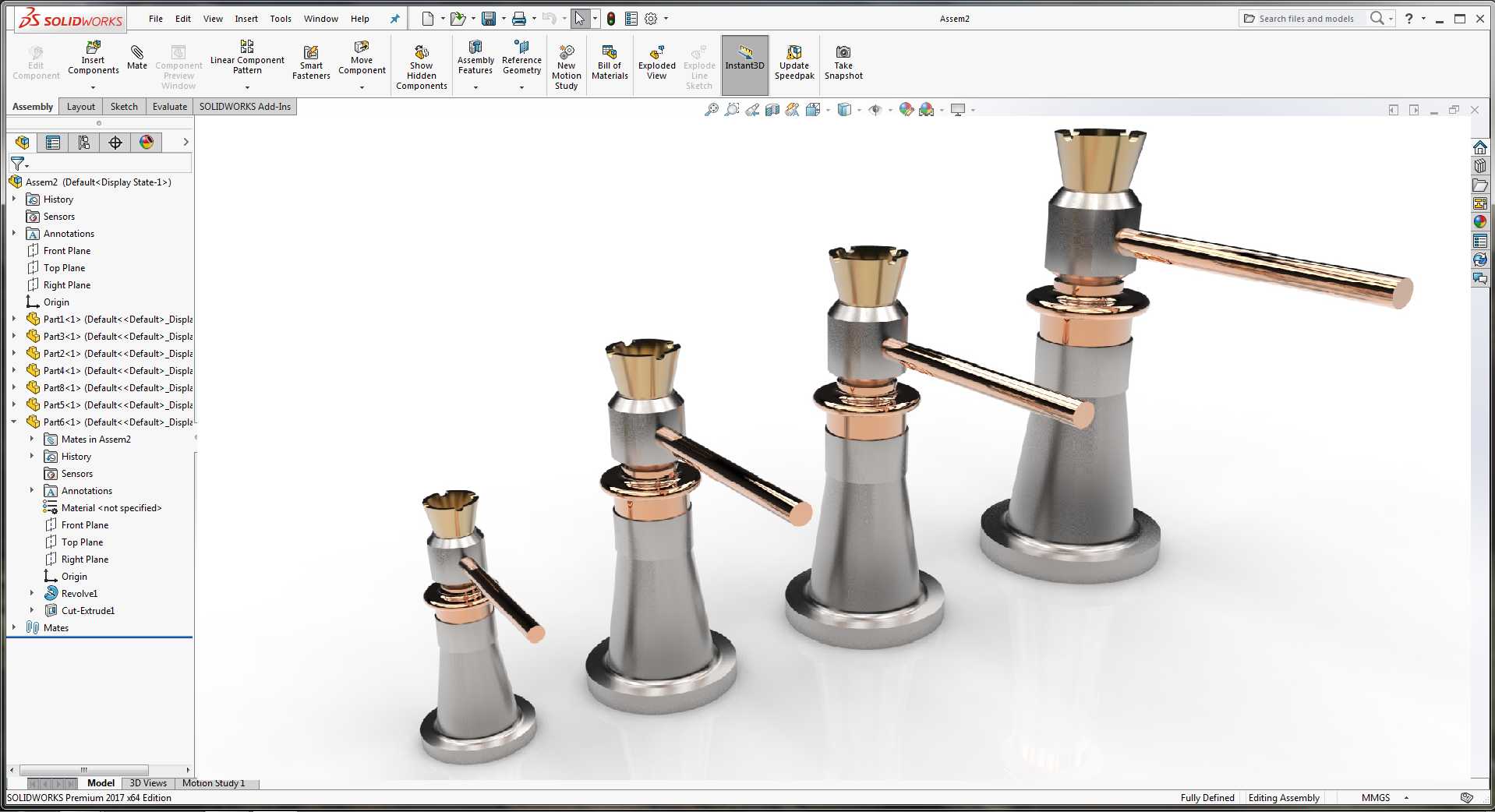

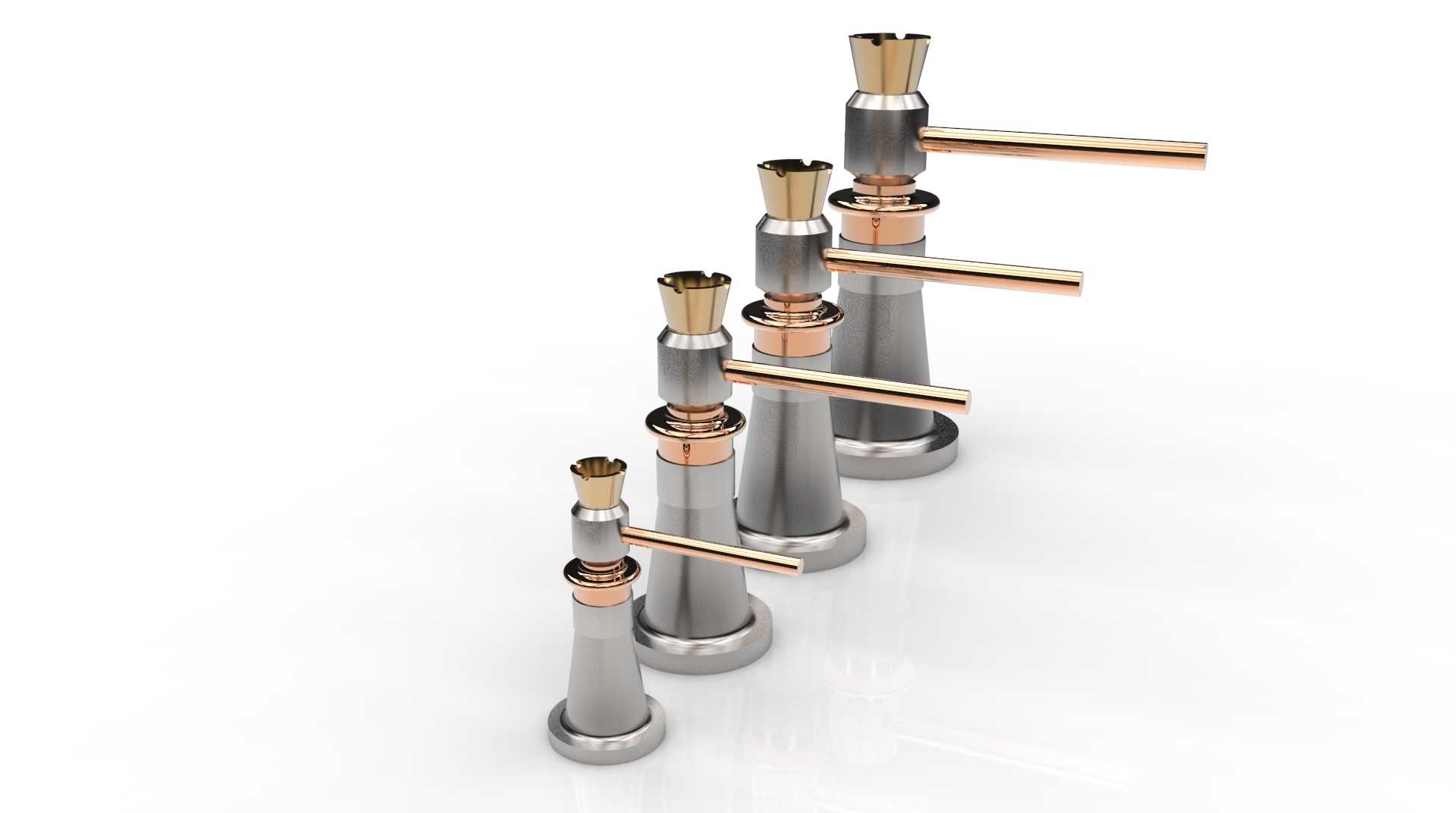

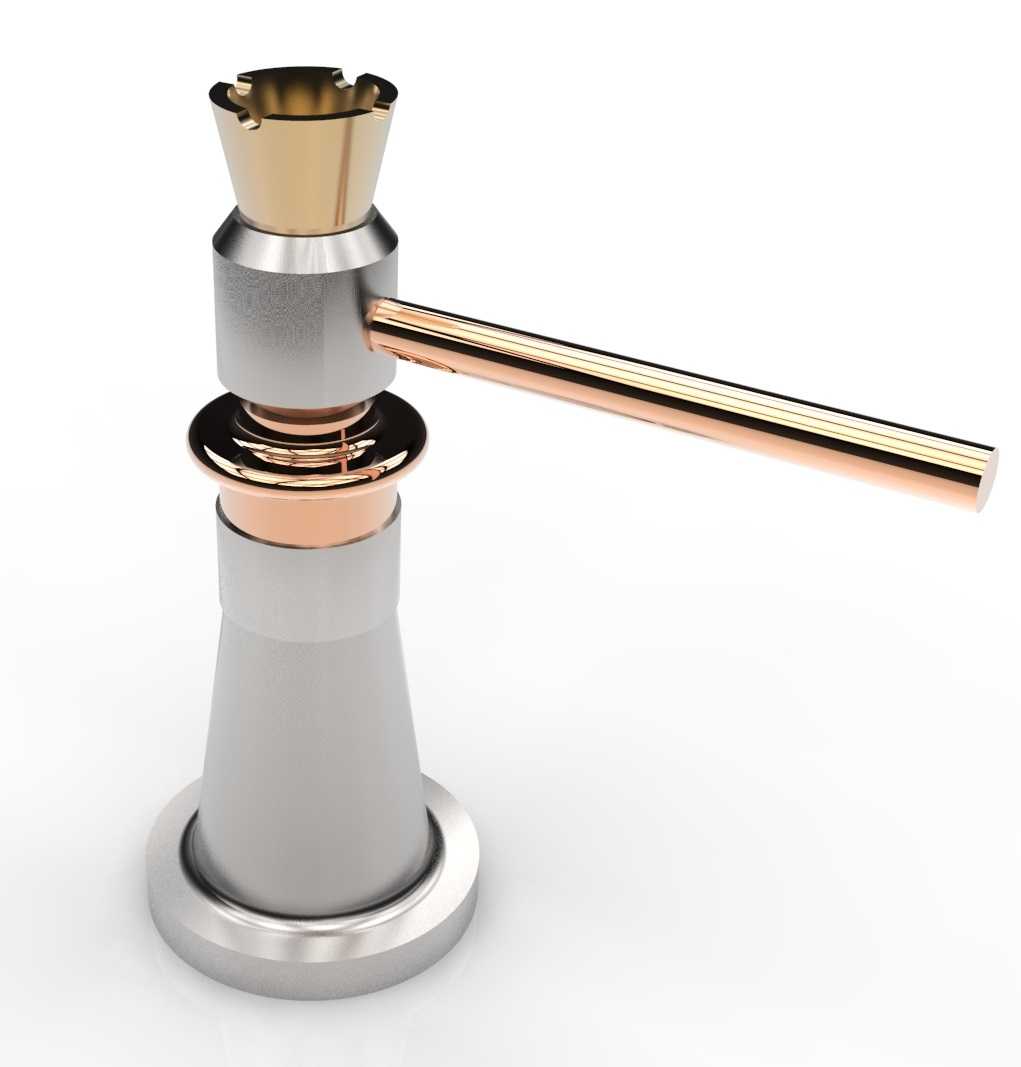

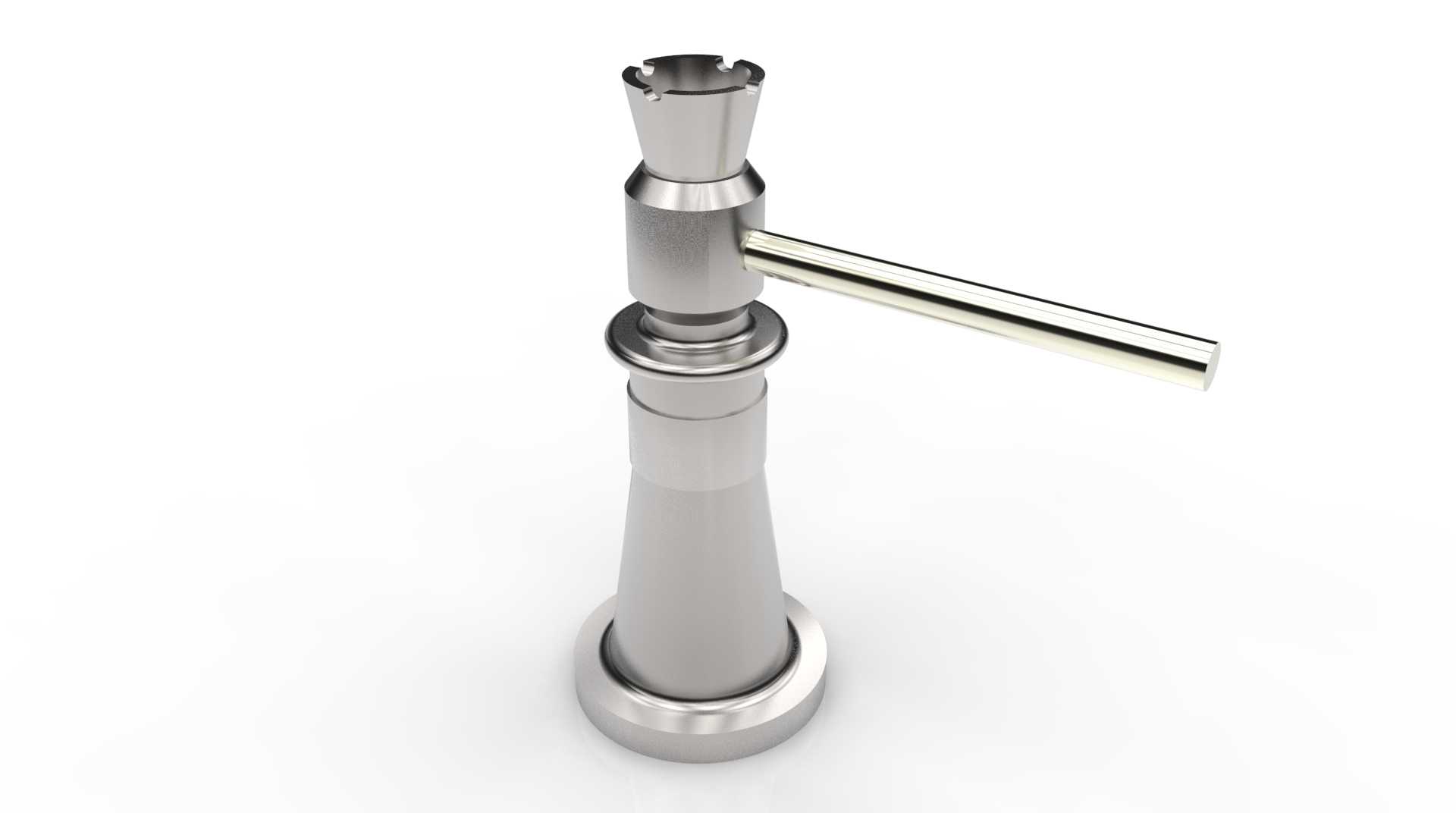

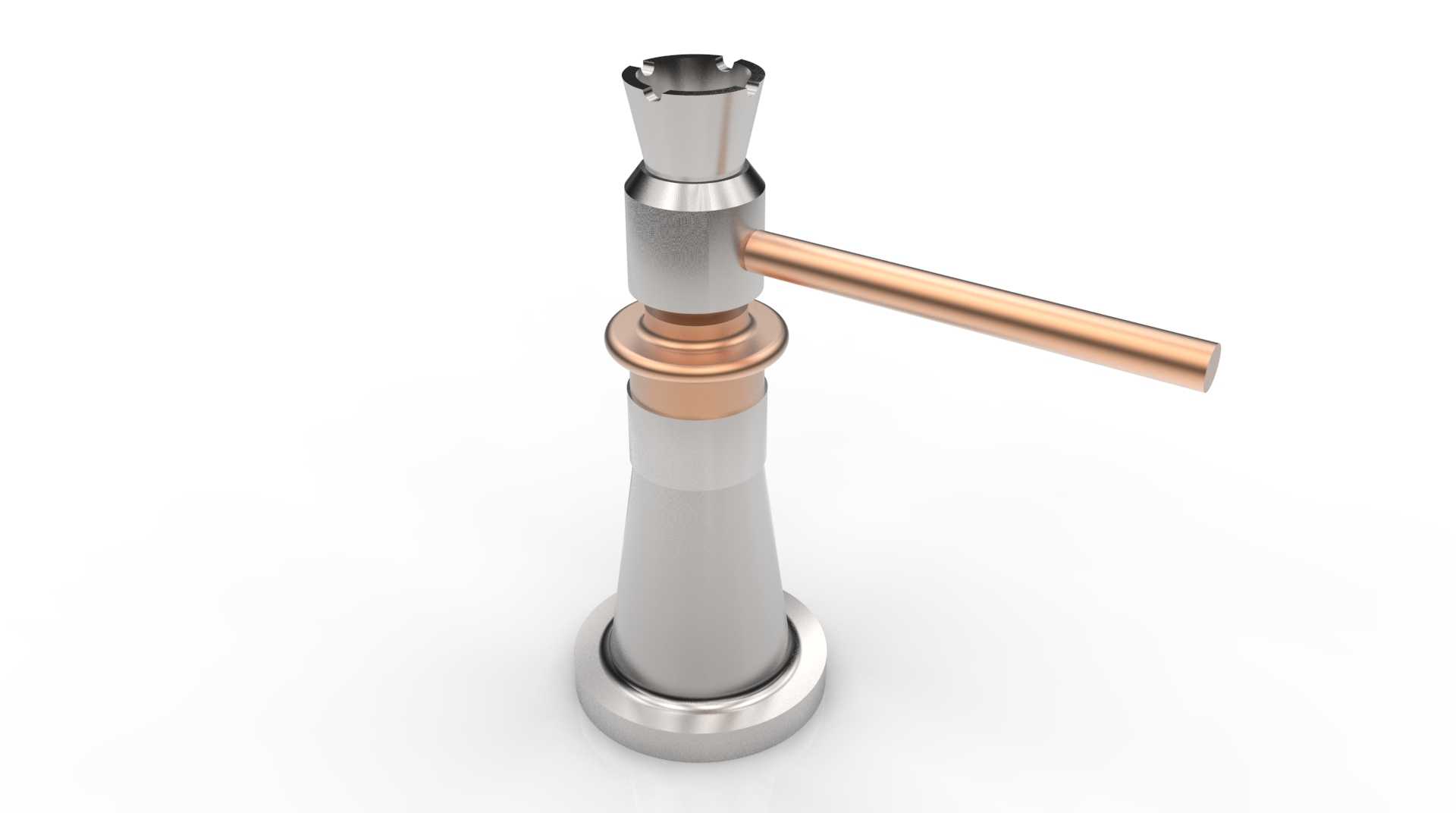

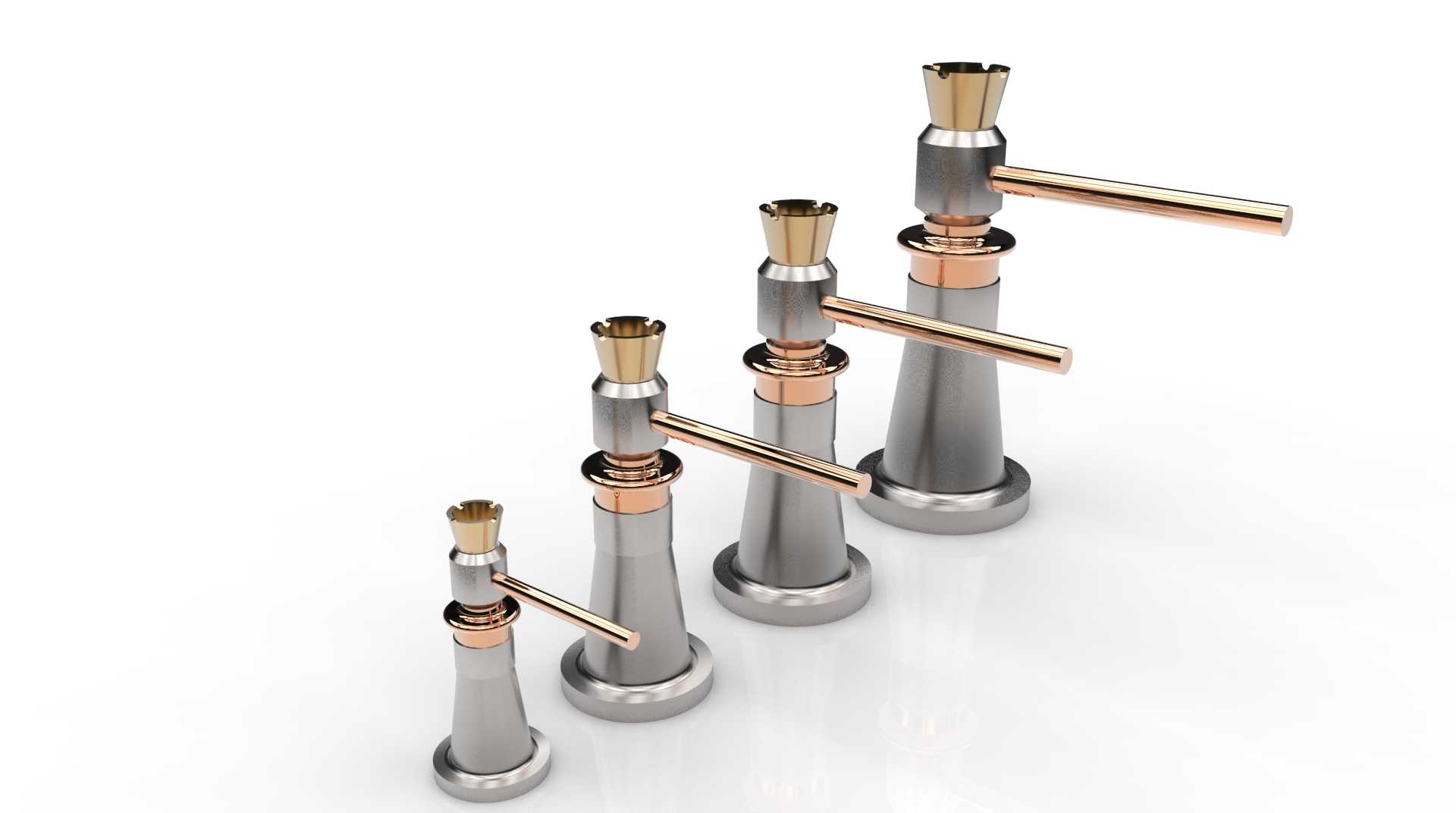

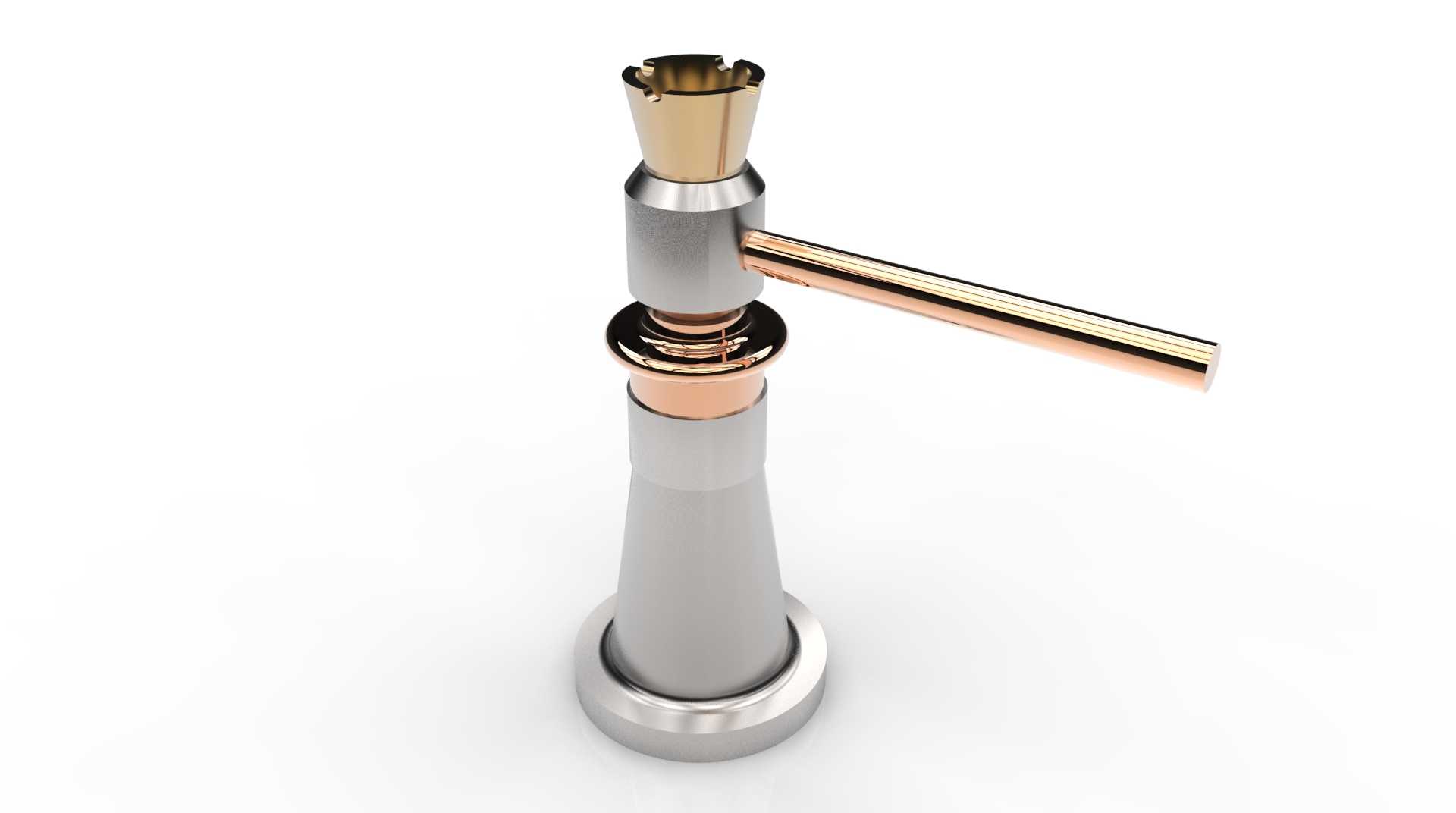

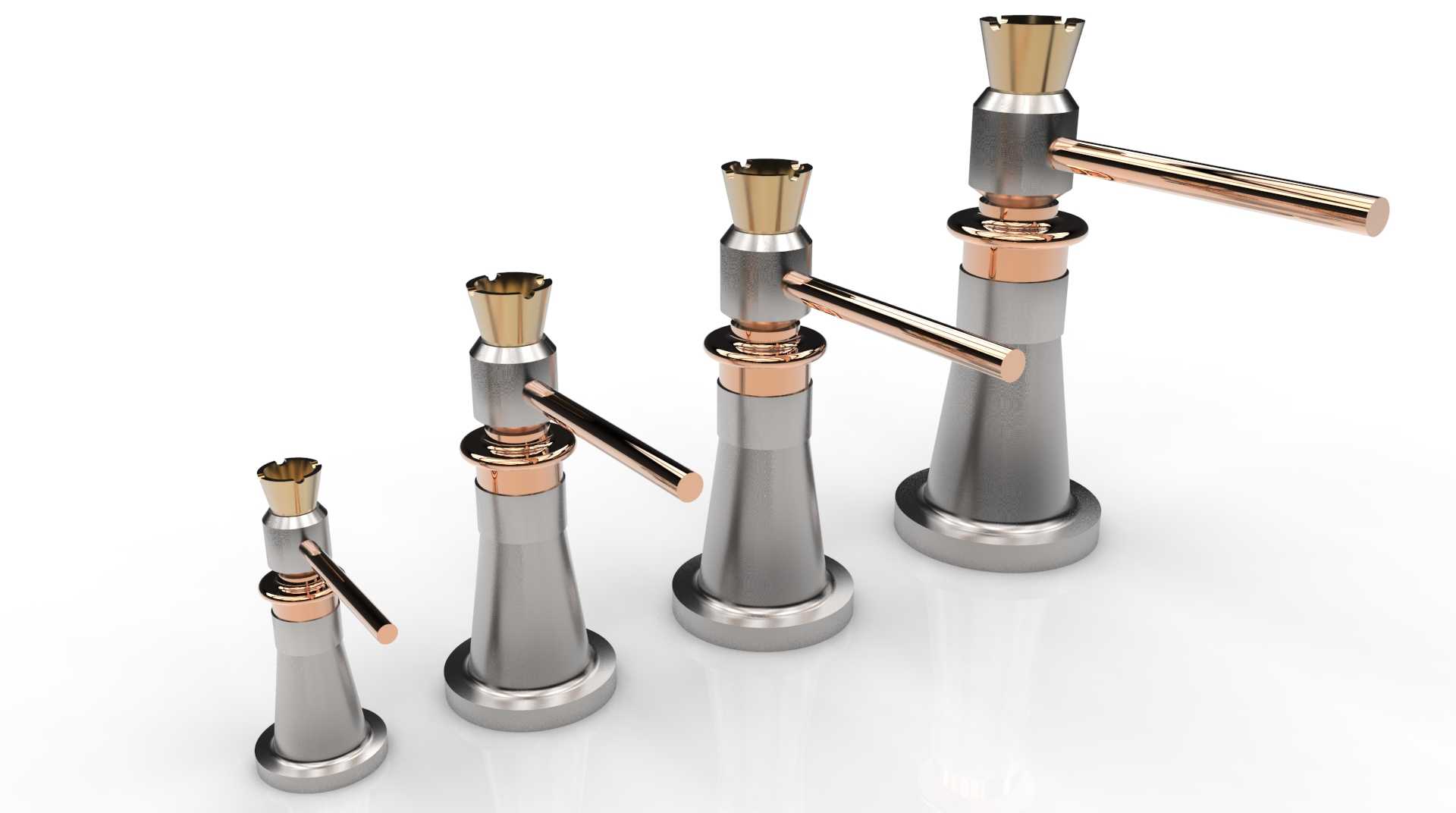

日常设备检修、小型构件安装作业里，经常会遇到需要短距离顶升重物的场景，大吨位起重设备进场成本高、作业空间受限，螺旋千斤顶就是适配这类工况的核心手动起重工具，这款模型还原的螺旋千斤顶，完全贴合手动起重作业的实际使用逻辑，没有冗余的装饰结构，每一处造型都对应实际的功能需求。从结构设计逻辑来看，这款螺旋千斤顶采用了经典的螺旋副传动方案，底座做了大直径扩边设计，接触支撑面的面积足够大，作业时能分散重物带来的压应力，避免在软质地面或者脆性支撑面上出现压溃、侧倾的风险，底座上方的承重套筒采用锥度过渡造型，既可以提升套筒自身的结构刚度，抵抗顶升过程中的侧向弯矩，也能减少不必要的材料用量，控制整体自重方便单人搬运。核心的传动螺杆与铜质螺母配合，铜螺母嵌装在固定套筒的上端位置，耐磨性能优异，长期反复使用也能保持传动精度，不会轻易出现滑牙、卡滞的问题，侧面伸出的长操作杆采用了符合人体施力习惯的长度设计，单人施加较小的圆周力就能带动螺杆转动，实现重物的平稳顶升，操作杆与螺杆顶端的配合部位做了防脱限位，作业过程中操作杆不会轻易滑脱，避免操作失误带来的安全隐患。顶端的承重托杯做了内凹的防滑造型，与被顶升构件的接触部位可以形成稳定的嵌合，顶升过程中重物不会出现滑移偏移，托杯与螺杆顶端采用转动配合，螺杆转动顶升时托杯可以保持相对静止，不会带动被顶构件转动摩擦，保护构件表面的涂装或者加工面不受损伤。从安装与使用边界来看，这款千斤顶的整体外轮廓尺寸适配常规的设备底部间隙，不需要额外开挖作业坑或者垫高基础，只要放置在平整坚实的支撑面上就可以投入使用，顶升行程覆盖了日常小型设备检修、构件安装对位的常用高度范围，不需要额外搭配垫块就能满足多数作业需求。建模过程中对各配合部位的间隙做了符合实际加工精度的预留，螺纹副的配合公差、转动部位的间隙都参考了实际五金工具的加工标准，不管是用于机械结构教学演示，还是作为手动起重工具的结构设计参考，都能还原真实产品的装配逻辑与功能特性，不会出现结构干涉、功能逻辑矛盾的问题。
