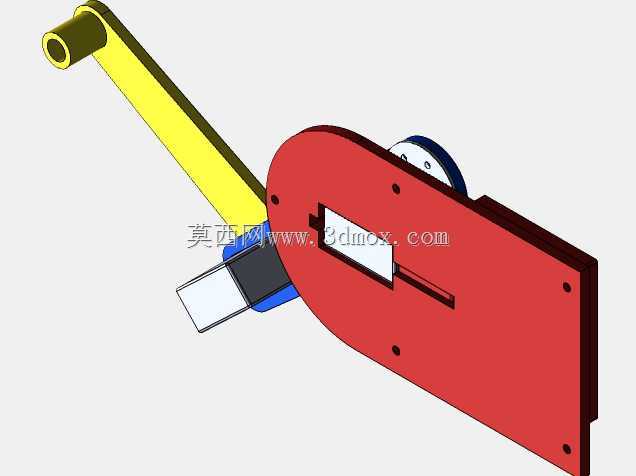

双连杆平面伺服驱动机械执行臂结构

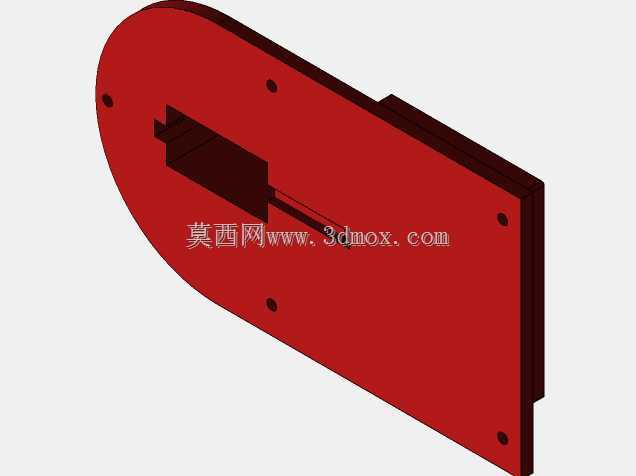

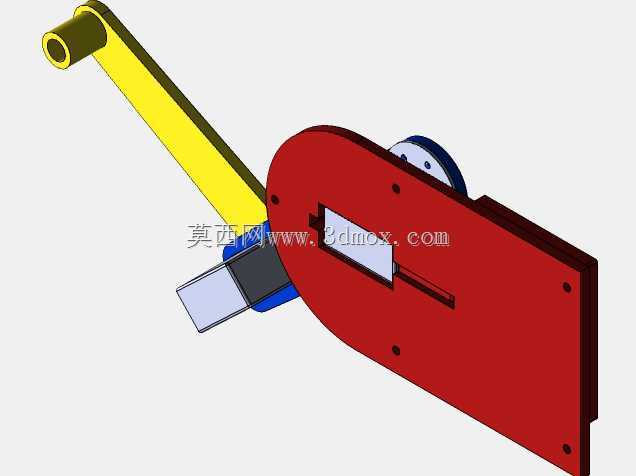

　　这套双连杆平面机械执行结构，核心定位是面向教学演示、小型工位简易搬运、业余自动化改造场景的低成本执行单元，区别于工业级重载多轴机械臂，它的设计从一开始就瞄准了低门槛、易复刻、调试逻辑简单的使用需求，不需要复杂的运动学算法支撑，普通的入门级运动控制板卡就能完成驱动调试，很适合职业院校机电专业做机构运动演示、小型创客项目做物料移载，或是小型加工工位做固定轨迹的上下料动作。从结构组成来看，整套机构的基座采用一体式板壳设计，红色的安装基板既是传动组件的承载基体，也直接作为整套设备的安装基准面，基板上预留的多个沉头安装孔，可以直接固定在铝型材工作台、机床侧挂支架或是小型流水线的侧边架体上，安装边界的孔位间距按照通用工业铝型材的槽距标准设计，

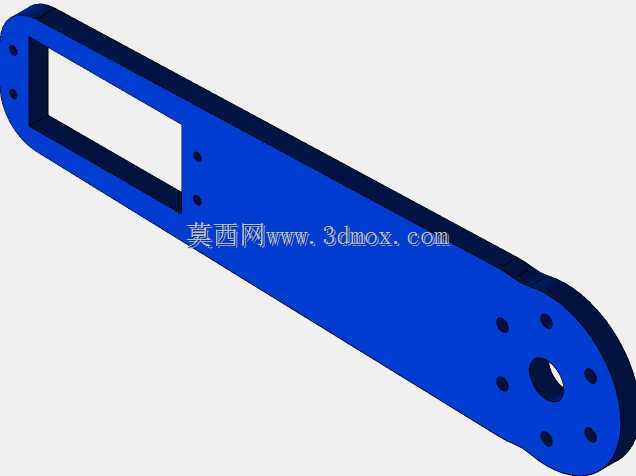

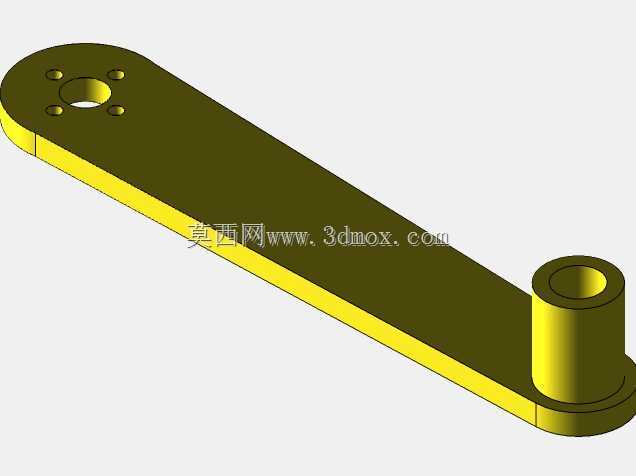

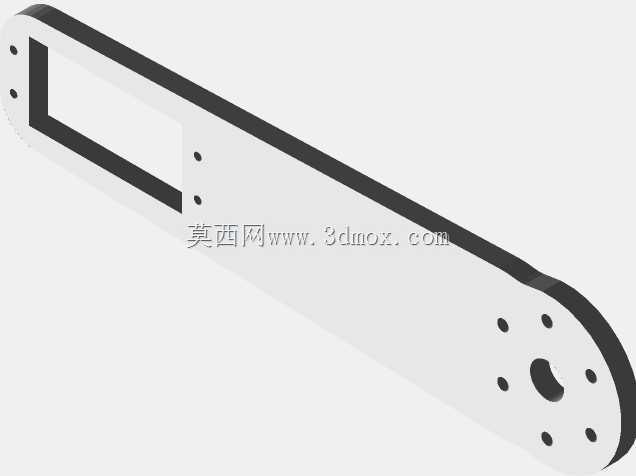

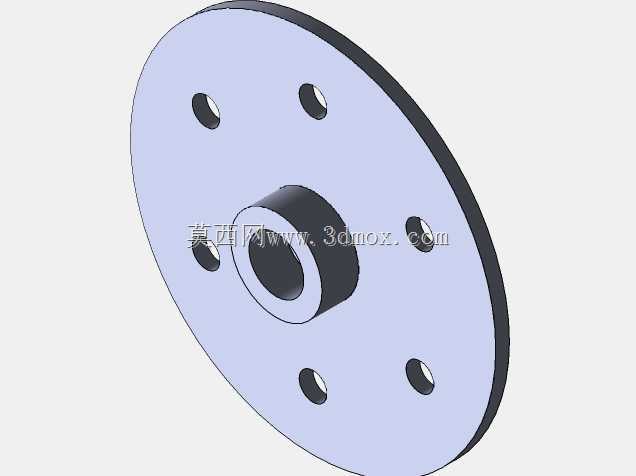

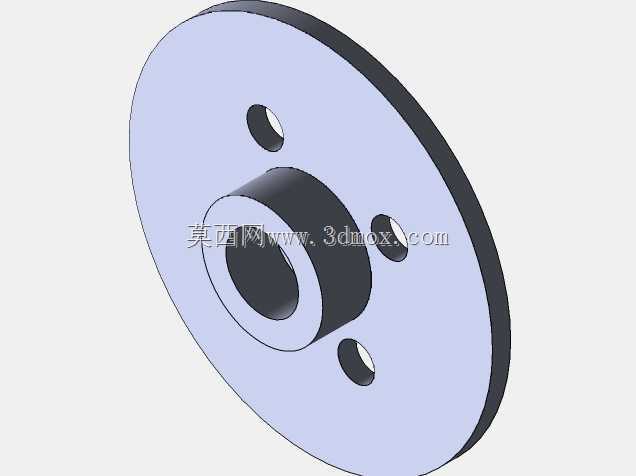

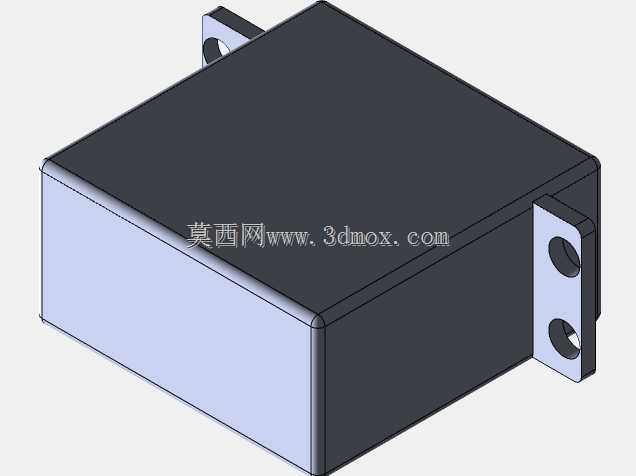

　　不需要额外做转接板就能完成固定，基座整体厚度控制在较薄的区间，不会占用过多的工位侧向空间，哪怕是安装在空间局促的小型台钻、桌面型车床旁边，也不会和设备的操作门、工件夹持区域产生运动干涉。驱动端采用入门级伺服电机直连的传动方案，没有额外加装精密行星减速器，一方面是控制整体的制造成本，另一方面也匹配业余场景下的负载需求——整套臂展在水平平面内的最大作业半径可以覆盖半米左右的扇形区域，末端负载控制在1千克以内时，重复定位精度可以满足小型工件的移载、码放需求，完全能覆盖教学演示、轻量物料搬运的使用要求。双连杆的铰接结构采用滑动轴承配合销轴的连接方式，大臂和小臂的杆身采用等截面矩形结构设计，既保证了杆身的抗弯刚度，在臂展完全伸出时不会出现明显的下挠形变，也尽可能控制了连杆自身的重量，降低驱动端的负载惯量，让伺服电机在启停、换向过程中的运行更平稳，不会因为惯量匹配问题出现过冲、抖动的现象。连杆的铰接位置预留了限位挡块的安装槽，可以根据实际作业的轨迹范围，加装硬限位块来限制臂体的摆动角度，避免调试过程中臂体超程运动撞到周边设备，也能在控制程序出错时提供最后一道机械防护。末端执行器的安装接口采用标准的快换式法兰结构，可以根据不同的作业需求更换夹爪、吸盘、画笔或是小型工具头，不需要重新拆解连杆结构就能完成末端工装的切换，比如在教学场景下更换画笔就可以做平面轨迹绘图演示，更换微型气动夹爪就可以完成小型零件的抓取移载，

　　更换磁吸头就可以吸附小型铁质工件完成工位间的转运。整套机构的运动全部在单一平面内完成，运动学解算逻辑非常简单，只需要两个关节的角度参数就能换算出末端的平面坐标，入门级的控制器甚至是开源的运动控制板就能完成轨迹编程，不需要掌握复杂的空间坐标变换知识，对于刚接触机械臂控制的学习者来说，能快速理解串联连杆机构的运动原理，也能快速上手完成简单的动作调试。在结构设计的细节上，所有的传动部件都内置在基座的板壳内部，外部没有裸露的齿轮、传动带等运动部件，一方面能避免车间内的切屑、灰尘进入传动副造成磨损，另一方面也能防止调试过程中操作人员的衣物、手指被卷入运动部件，提升设备使用的安全性。连杆的表面做了氧化处理，长期使用不会出现锈蚀掉漆的问题，

　　铰接位置的销轴都预留了润滑注油孔，日常维护只需要定期注入少量润滑脂就能保证铰接位置转动灵活，不会出现卡滞、异响的问题。安装时只需要保证基座的安装平面和作业平面保持平行，就能保证臂体的运动平面和作业面重合，不需要复杂的多维度调平过程，哪怕是没有太多设备安装经验的使用者，也能在短时间内完成整套设备的架设调试。和同类型的平面连杆执行机构相比，这套结构没有采用复杂的同步带传动、齿轮减速结构，零件总数更少，加工精度要求更低，普通的钣金切割、简单的机加工就能完成所有结构件的制作，复刻成本非常低，很适合小规模的自制、教学场景下的小批量制作使用。在实际的工位应用中，它可以搭配小型传送带完成工件的分拣摆盘，搭配小型机床完成毛坯件的上料和成品件的下料，也可以固定在桌面平台上作为教学实验设备，演示连杆机构的运动特性、伺服电机的位置控制逻辑，帮助学习者快速建立串联机械机构的运动控制认知。
