塔罗4008长航时无刷直流电动机结构设计

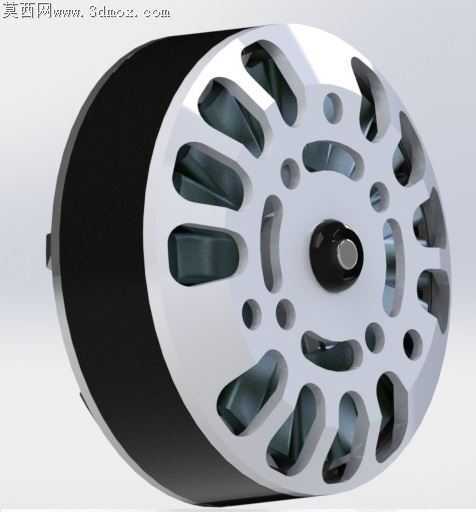

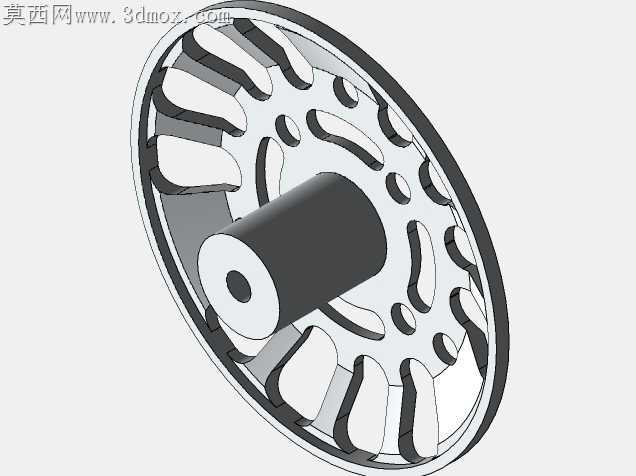

小功率长航时无刷电机的量产加工痛点，始终集中在端盖散热孔的冲裁一致性与转子动平衡的匹配精度上，这款塔罗4008电机的结构设计，恰好针对这两个核心加工矛盾做了针对性的细节调整。端盖面上错落排布的异形散热孔，没有采用常规等距圆形开孔方案，而是顺着转子旋转的气流走向做了弧边导流造型，单孔边缘预留了0.2mm的冲压脱模斜度，避免批量冲裁时出现孔边毛刺残留，省去后续人工去毛刺的工序成本。孔位排布刻意避开了端盖与定子铁芯配合的压装环形区域，压装时的径向应力不会传导到开孔薄弱处，杜绝端盖压装后出现微裂纹的隐患。

电机外壳采用薄壁拉伸铝件设计，壳体壁厚控制在1.2mm，既满足轻量化的长航时减重需求，又能保证装配时的径向刚度，不会因为压装定子出现壳体圆度超差。端盖与壳体的配合止口做了0.03mm的过渡公差设计，既不会因为间隙过大出现装配后同轴度偏差，也不会因为过盈量太大导致装配时端盖变形挤压内部绕组。输出轴端的轴承室预留了0.01mm的胶层容纳槽，轴承压装后可以在槽内填充微量厌氧胶，避免电机长期高频振动下轴承出现外圈跑圈的故障，同时不会因为胶层溢出污染轴承滚道影响运转顺滑度。

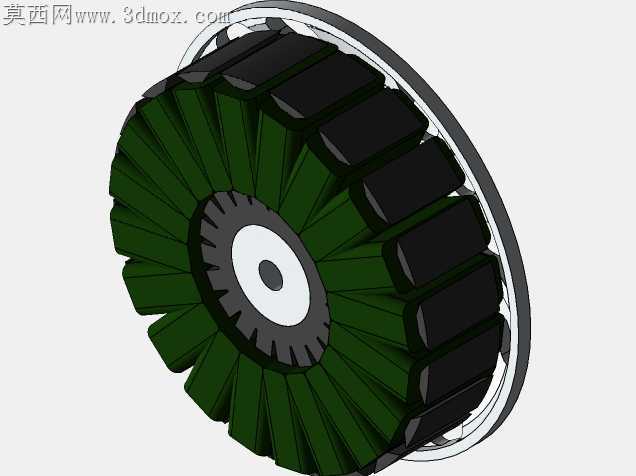

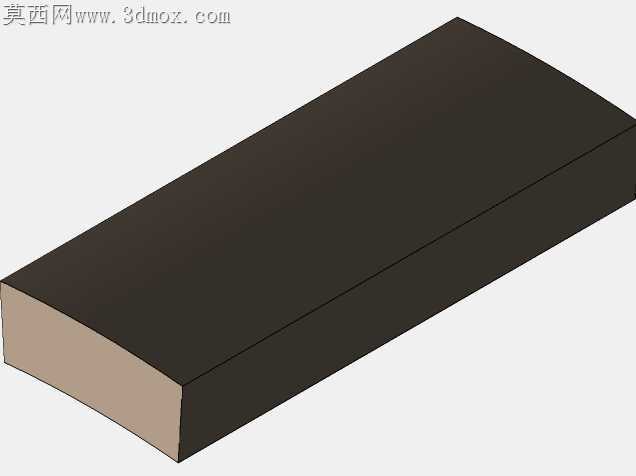

端盖中心的轴孔位置做了局部加厚凸台，凸台高度刚好覆盖轴承外圈的端面接触区域，压装轴承时压力可以直接作用在轴承外圈，不会让端盖薄壁区域承受压装力出现凹陷。散热孔之间的连接筋条宽度统一控制在2.5mm，既保证端盖的整体结构强度，又能最大化开孔面积提升散热效率，长时间高负载运转时，绕组产生的热量可以顺着筋条快速传导到端盖表面，配合旋转产生的导流气流快速散出，避免绕组过热导致的磁钢退磁问题。转子磁钢的固定槽位与端盖开孔位置做了错位排布，运转时磁钢产生的交变磁场不会在开孔边缘形成额外的涡流损耗，进一步提升电能转化效率，匹配长航时的使用需求。
