维珍银河马赫3超音速飞行器结构设计

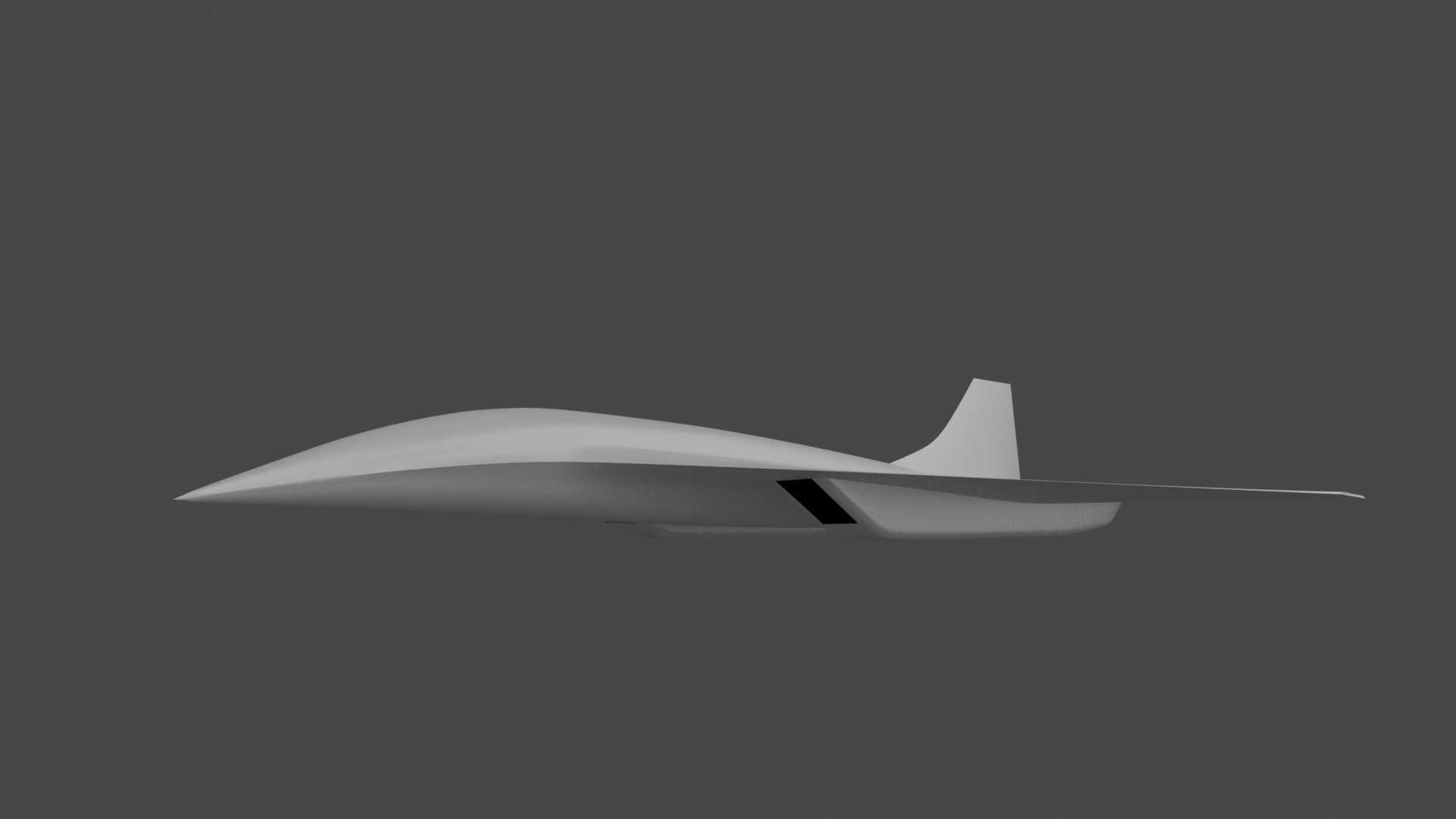

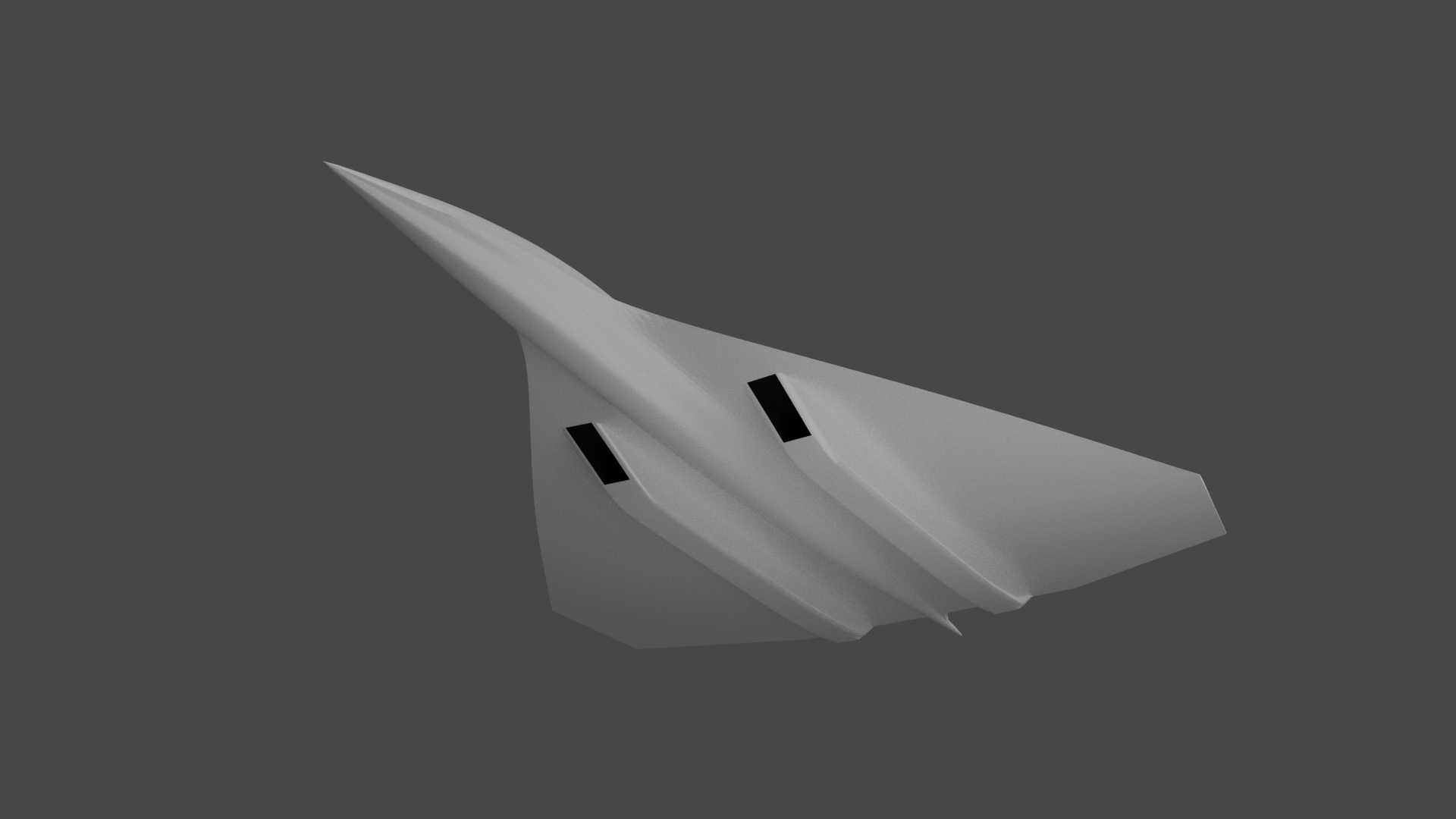

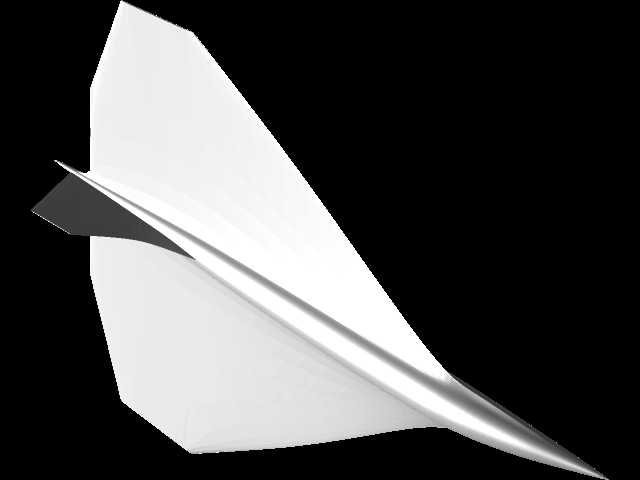

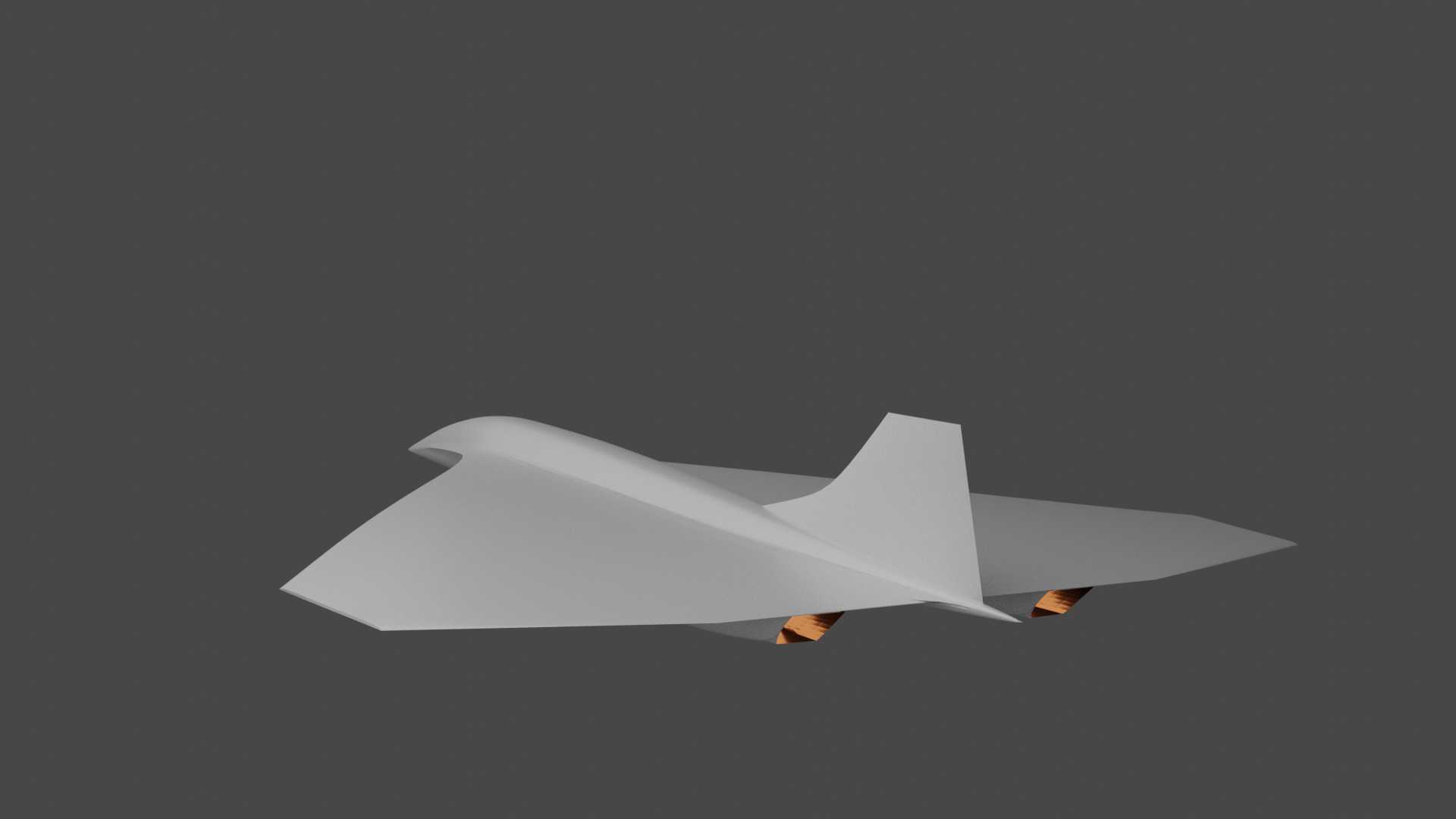

这款面向亚轨道高速飞行场景的飞行器设计，核心服务于临近空间高速载人飞行的前期方案验证环节，可覆盖高速气动布局验证、飞行姿态控制逻辑推演、机身结构受力路径模拟等多类工程场景，为后续实体样机的风洞试验、结构强度校核提供基础三维参照。从实际用途来看，该构型瞄准的是马赫数3级别的超音速巡航飞行需求，需要在稠密大气上层完成加速、巡航、减速返航的全流程飞行，因此整体设计围绕减阻、配平、结构轻量化三个核心方向展开。设计思路上没有采用传统民航客机的宽体筒身布局，而是选用了大长细比的尖锥机头构型，机头棱线做了连续顺滑的曲面过渡，能够在高速飞行时有效打散机头处的激波阻力，避免激波叠加带来的额外阻力激增，同时尖锥构型的机头也能为机身前部的航电设备预留足够的安装空间，不会因为过度追求减阻而压缩设备安装边界。机身中部采用翼身融合的过渡设计，机翼与机身的衔接处没有明显的棱角转折，既可以降低飞行过程中的干扰阻力，也能让机翼承受的升力更均匀地传递到机身主承力结构上，减少局部应力集中的风险。尾翼选用了单垂尾加小型腹鳍的组合构型，垂尾后掠角度与机翼后掠角度做了匹配设计，能够在超音速飞行状态下提供足够的航向稳定性，避免高速侧滑时出现航向发散的问题，腹鳍的设置则可以补充大迎角飞行状态下的航向稳定力矩，弥补垂尾在机身遮挡下的舵效损失。机身下部预留了动力系统的安装舱段，舱段边界与机身曲面做了齐平处理，没有突出的结构断点，能够减少动力舱段带来的附加阻力，同时舱段的尺寸边界也匹配了高速冲压动力单元的安装需求，预留了足够的管路敷设与设备维护空间。整机的外形尺寸控制上，严格遵循高速飞行器的长细比要求，机身长度与翼展的比例经过多轮调整，既保证了高速飞行时的纵向稳定性，也不会因为长细比过大导致机身结构抗弯刚度不足，减少飞行过程中的结构形变风险。机翼采用了小展弦比的大后掠三角翼构型，机翼相对厚度做了严格控制，能够在超音速飞行时降低波阻，同时机翼的前缘扭转角度经过优化，能够在亚音速起降阶段提供足够的升力，兼顾低速起降与高速巡航的双重气动需求。机身表面的蒙皮分块边界也在模型中做了初步预留，分块接缝均沿气流方向布置，避免横向接缝带来的阻力增量，同时也为后续的热防护层铺设预留了安装基准，毕竟马赫3级别的飞行会带来显著的气动加热问题，蒙皮分块的合理性直接影响后续热防护设计的施工难度。
