航空飞行器起落架主轴结构设计

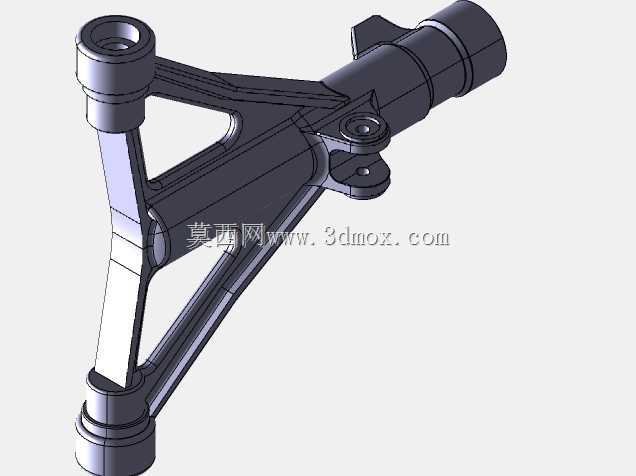

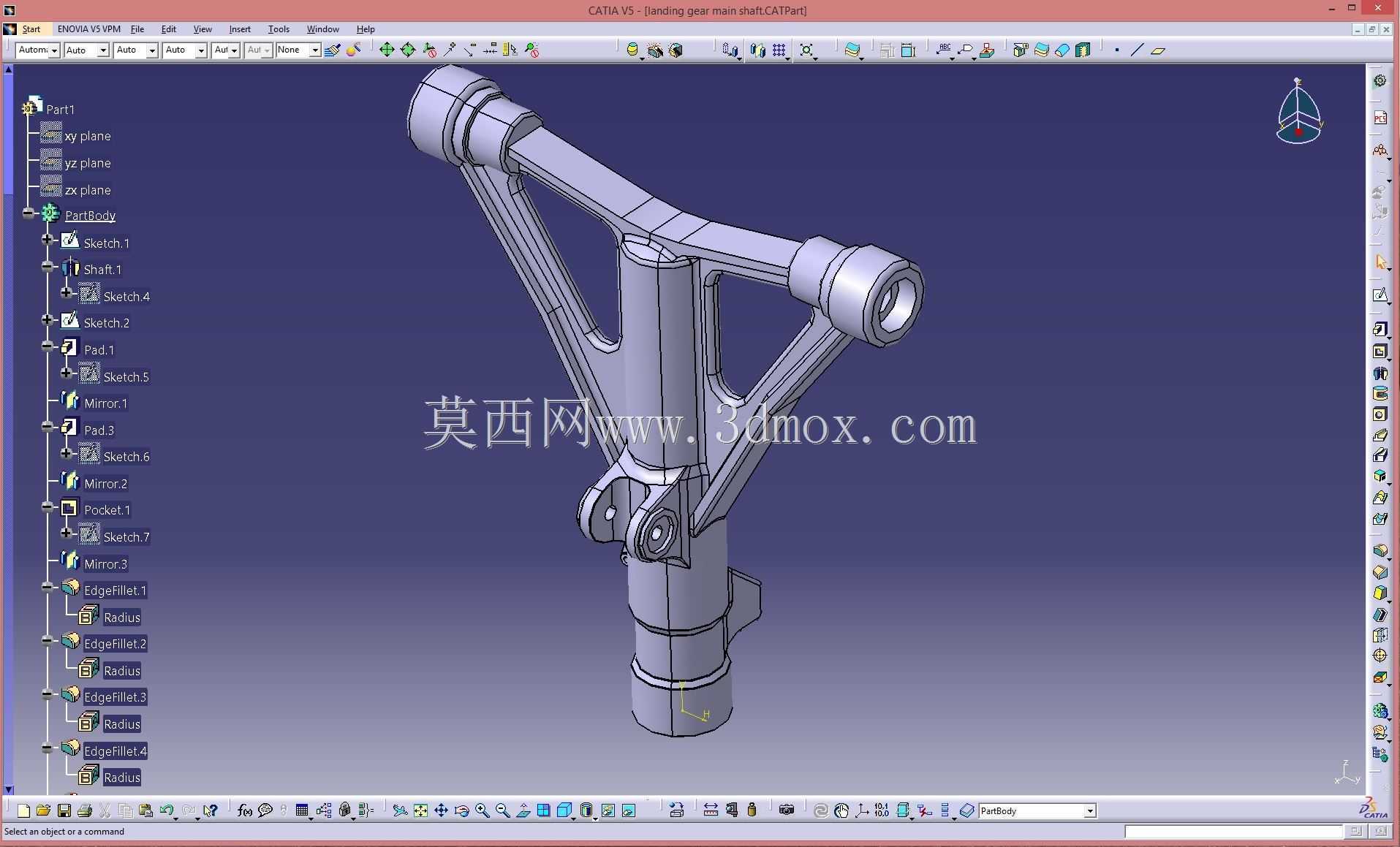

起落架主轴作为飞行器起降阶段核心承力构件，直接承担机身与地面载荷传递的关键作用，在滑跑、着陆冲击、地面转向等全工况下维持起落架结构稳定性。该构件采用三角桁架式承力布局，主体筒状轴身作为核心回转承载段，预留与起落架缓冲支柱、轮轴组件的配合安装面，轴身外侧设置的凸耳结构用于连接收放作动筒与锁止机构，满足起落架收放过程中的运动轨迹约束与载荷传递需求。从设计逻辑来看，该结构优先考虑载荷路径的最短化传递，两侧斜向支撑臂将轴身承受的地面冲击载荷分散传导至机身连接端，避免局部应力集中导致的结构失效，支撑臂上开设的减重孔在保证结构刚度的前提下降低构件整体重量，适配航空装备轻量化设计要求。在安装边界层面，主轴两端的轴径公差需匹配缓冲支柱的衬套配合精度，凸耳位置的孔位同轴度直接影响收放机构的运动顺畅度，安装时需保证轴身轴线与轮轴轴线的垂直度误差控制在航空构件通用公差范围内，避免起降过程中出现偏磨、卡滞问题。实际应用场景中，该类主轴需承受着陆瞬间数倍于机身重量的冲击载荷，同时在地面滑跑阶段承受交变振动载荷，因此结构设计时在应力集中的轴肩、凸耳根部位置均做了圆角过渡处理，分散局部应力峰值。构件表面的安装凸台分别对应刹车管路、轮速传感器的固定点位，集成化的结构设计减少了附属连接件的数量，降低整体装配复杂度。从建模细节来看，该结构完整还原了各配合面的倒角、退刀槽等工艺特征，支撑臂的截面采用变厚度设计，在载荷较大的靠近轴身区域适当增加壁厚，在连接端根据载荷分布优化截面尺寸，兼顾强度与重量控制要求。
