带防护圈四旋翼小型航拍飞行器结构设计

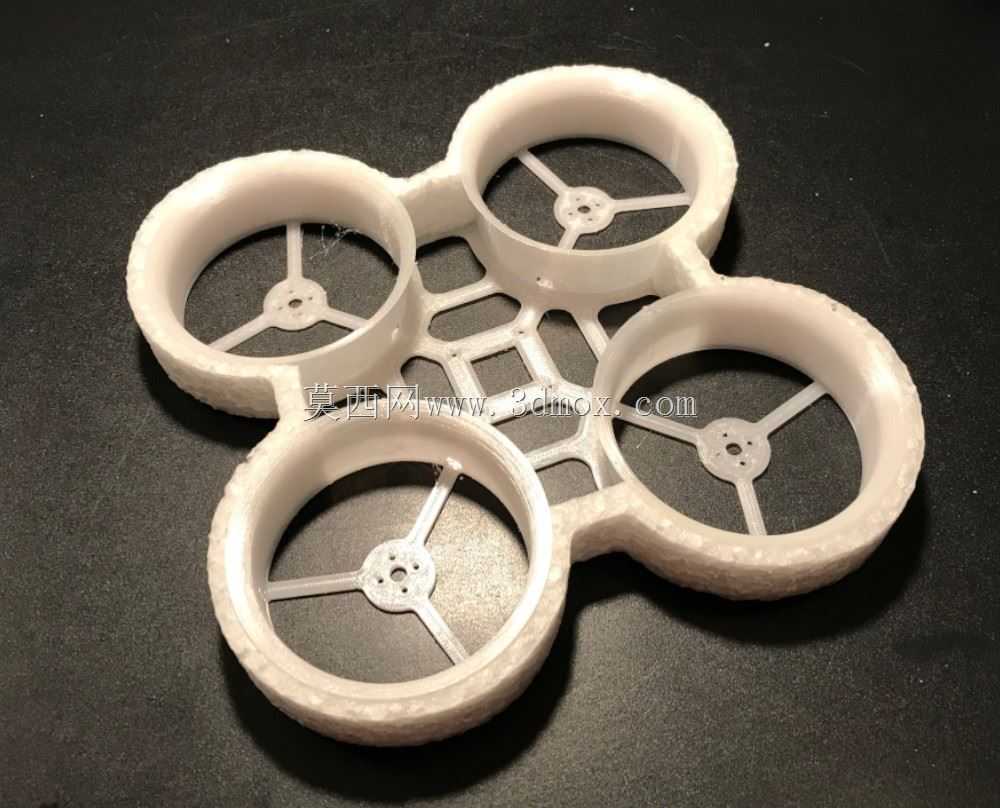

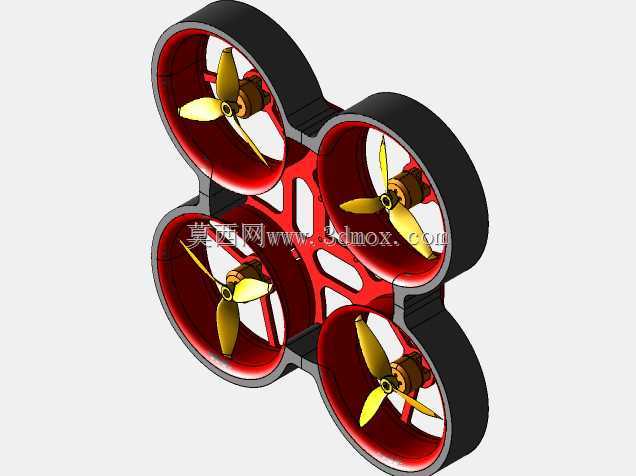

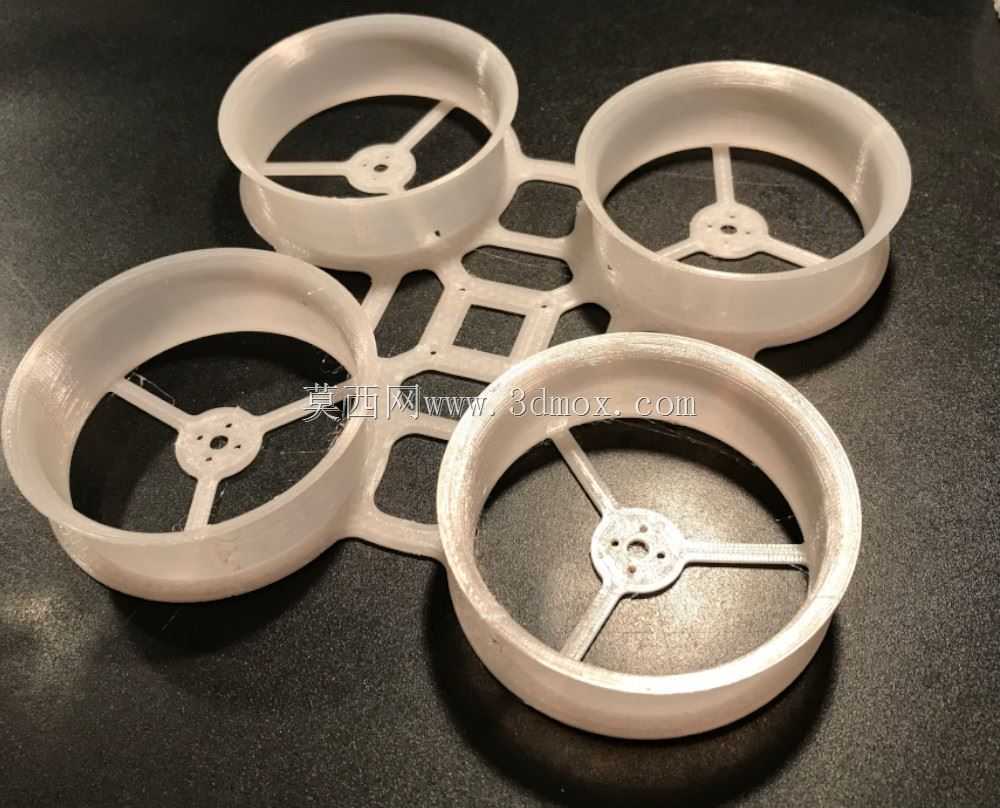

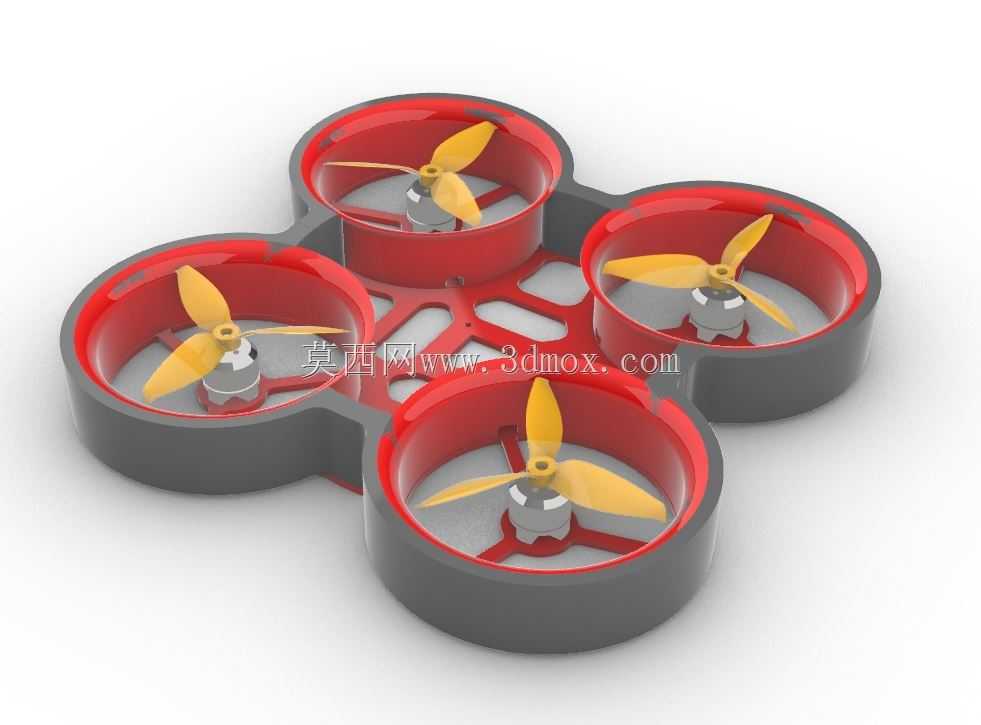

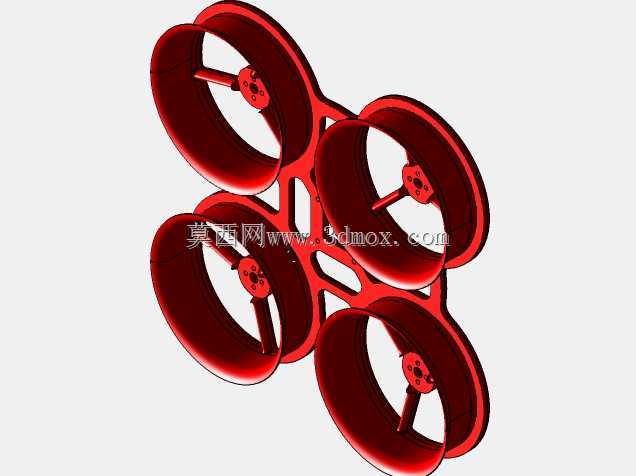

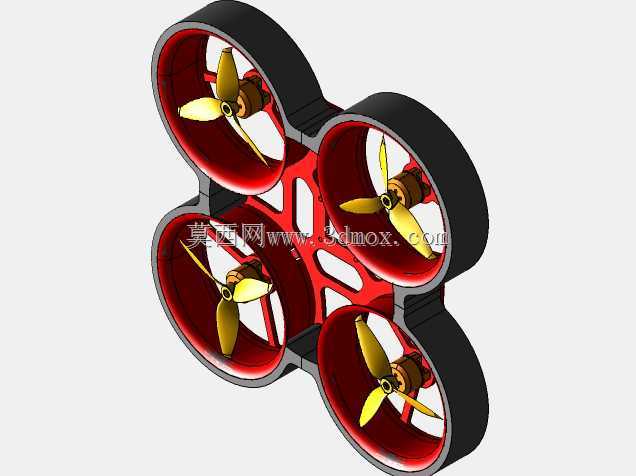

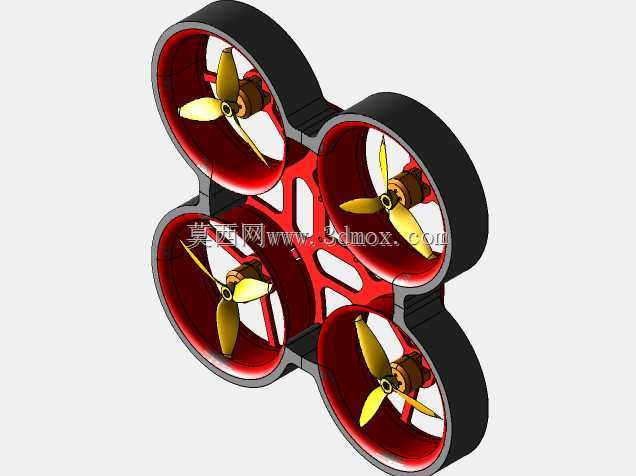

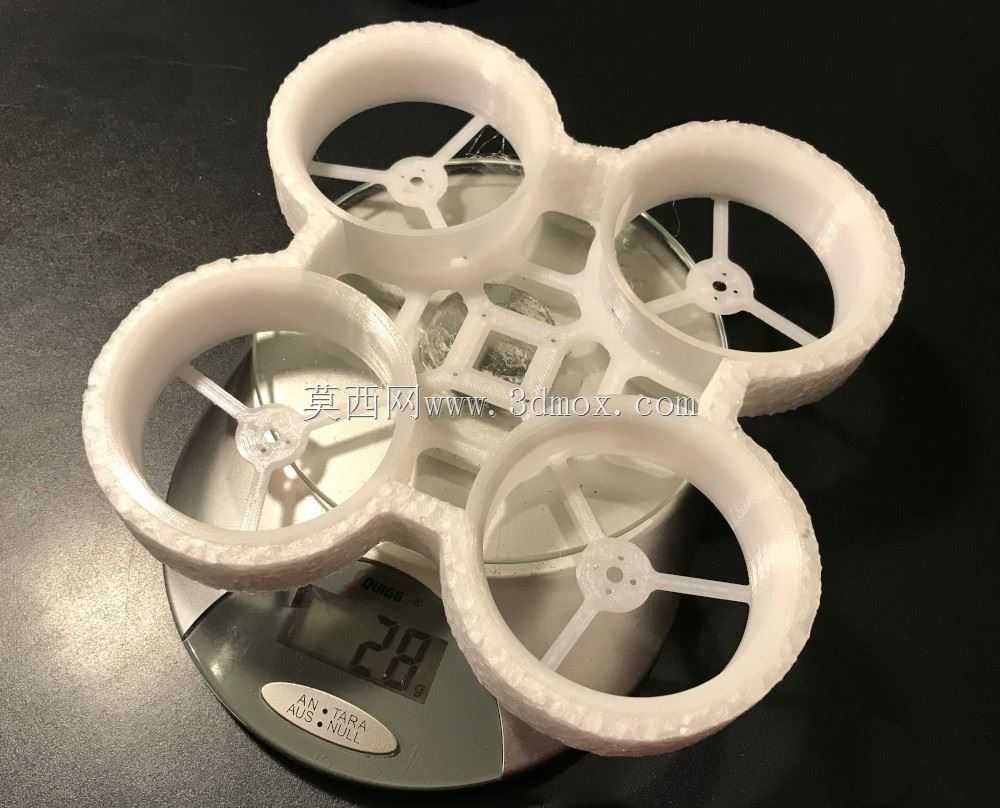

这款带全包式防护圈的四旋翼飞行器，主要面向室内低空拍摄、青少年科创教学、狭小空间巡检这类对碰撞风险容忍度极低的应用场景，区别于常规无防护的航拍无人机，其核心设计逻辑是通过一体化的防护结构降低桨叶碰撞外物造成的损坏与伤人风险，同时兼顾整机轻量化与飞行稳定性。从结构设计层面来看，四个旋翼的防护圈与中心机架采用一体化衔接的骨架结构，防护圈内壁做了红色内衬层，既可以在碰撞时起到缓冲吸能的作用，也能通过色彩区分提升飞行时的视觉辨识度，方便操作人员判断飞行姿态。每个旋翼舱独立设置电机安装位，安装位通过三根放射状的支撑筋与外圈防护结构连接，支撑筋做了镂空减重处理，在保证结构强度的前提下尽可能降低整机自重，减少飞行时的动力负载。桨叶采用三叶式低扭设计，匹配小型直流电机的输出特性，在保证升力充足的同时降低转动时的气流噪音，适配室内使用的静音需求。整机的安装边界控制十分紧凑，四个防护圈呈十字对称布局，相邻防护圈之间做了平滑过渡的弧面衔接，没有突出的尖锐结构，避免剐蹭周边物体，中心机架区域预留了飞控板、电池、摄像模块的安装空间，安装孔位按照通用微型飞控的标准间距设置，可直接适配市面上主流的微型飞控硬件，不需要额外做转接结构。防护圈的外圈厚度控制在合理范围，既能够抵御日常轻微碰撞的冲击力，也不会因为过厚增加过多的风阻，影响飞行的操控灵活性。在实际使用场景中，这类带防护结构的小型四旋翼飞行器，不需要开阔的无遮挡空域，在办公室、教室内、管道内部这类空间狭窄、存在障碍物的环境中，即使操作失误碰到墙面、管线或者其他物体，防护圈会首先承接碰撞力，避免高速旋转的桨叶直接接触外物，既不会打坏桨叶，也不会对周边人员造成划伤，非常适合新手操作练习、室内场景的近距离影像采集，以及工业场景下的狭小设备内部巡检作业。结构设计上充分考虑了装配便捷性，电机安装位做了定位卡槽，装配时不需要额外调整电机同轴度，直接卡入后通过紧固件固定即可，桨叶与电机输出轴采用快拆式配合结构，更换桨叶不需要额外工具，日常维护十分便捷。整机重心严格控制在中心机架的几何中心位置，四个旋翼的力臂长度完全一致，保证飞行时的姿态平衡，降低飞控的校准难度，即使是没有丰富调试经验的使用者，也能快速完成整机的组装与调试，快速投入使用。
