水力系统用中空回转连接阀体结构

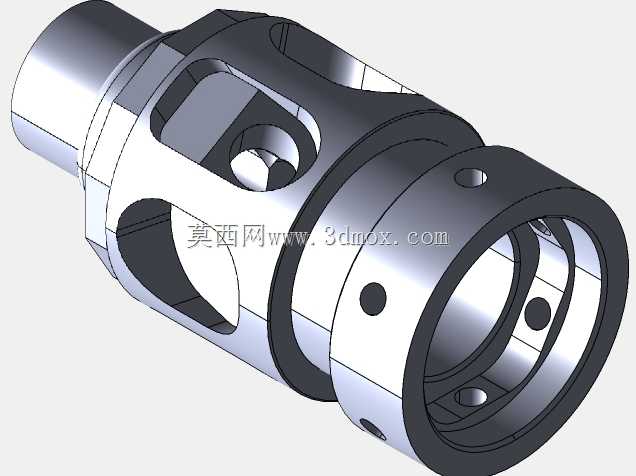

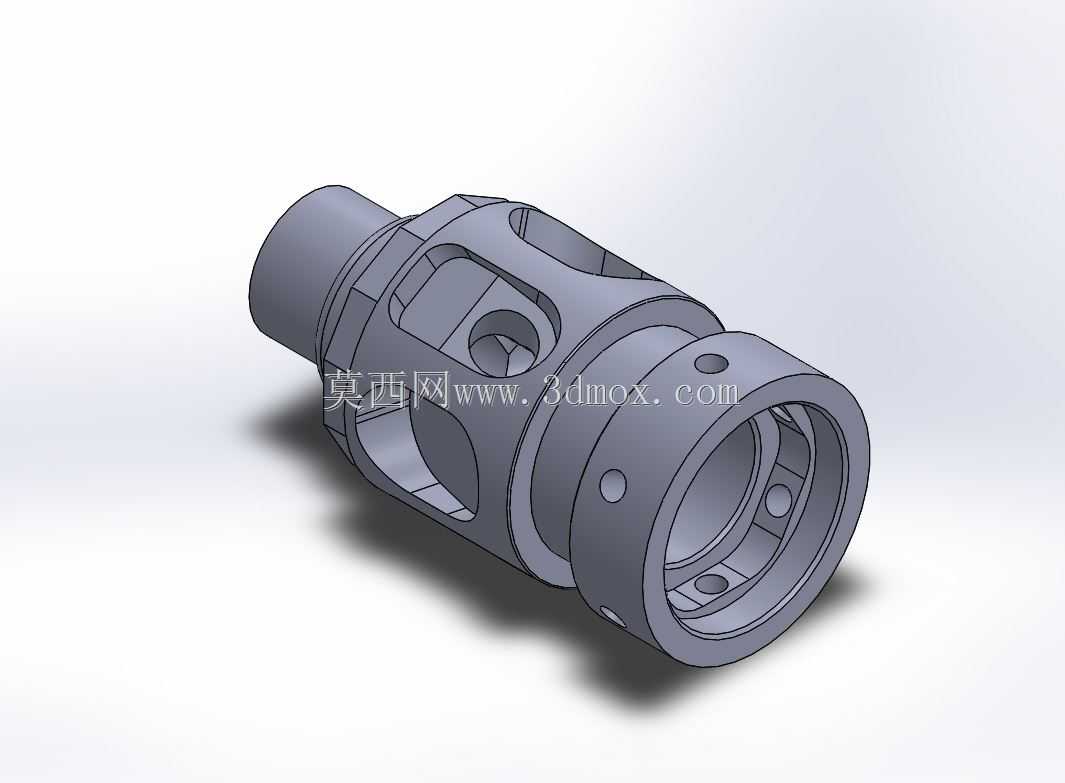

该零件为水力流体输送回路中的核心回转连接构件，主要应用在需要兼顾周向转动与流体导通的管路衔接场景，常见于高压水射流设备、水力驱动执行机构、旋转式喷淋系统的管路对接位置，承担流体介质导通、转动副承载、多通路分流的复合功能。零件整体采用阶梯轴套式布局，一端为外圆柱插接端，表面做高精度磨削处理，可直接插入对应管路的密封座孔内，配合O型密封圈实现径向静密封，插接端的轴肩位置做了退刀槽设计，既避免装配时密封圈被切边损伤，也能保证插接到位后轴向定位的可靠性。零件中部为镂空框架式结构，开设多组径向贯通的导流孔与减重槽，在保证整体结构刚度的前提下，大幅降低零件自身转动惯量，适配高速回转工况下的动平衡要求，镂空区域的内壁均做了圆弧过渡处理，避免流体流经时产生紊流与压损，同时减少应力集中风险，提升零件在交变水压载荷下的疲劳寿命。零件另一端为大口径法兰式承接口，端面均匀分布多组定位销孔与螺纹安装孔，可与外部旋转执行元件的输出端刚性连接，承接口的内孔做了高精度镗削处理，表面粗糙度控制在Ra1.6以内，可适配内置密封组件的安装要求，实现转动过程中的动密封效果，避免高压流体泄漏。设计过程中优先考虑了加工工艺的可行性，零件的所有外圆面、内孔面均可通过数控车床一次装夹完成粗精加工，中部的镂空结构与径向孔位可通过四轴铣床联动加工完成，后续通过凸轮磨床对配合面做高精度滚磨处理，无需特殊定制工装即可完成全工序加工，有效控制生产制造成本。安装边界上，零件的轴向总长度、最大外圆直径均匹配常规水力管路的安装空间，插接端与承接口的同轴度公差控制在0.02mm以内，可保证高速回转时无偏摆抖动，径向导流孔的位置度公差严格管控，确保多通路流体切换时的对位精度，避免出现通路串液、压力损失超差的问题。零件的壁厚经过有限元仿真校核，在额定16MPa工作水压下，最大应力值远低于材料屈服强度，可长期稳定在高压回转工况下运行，表面做硬质阳极氧化处理，兼顾耐磨与抗腐蚀性能，适配清水、乳化液等多种水力工作介质。
