机床传动用花键螺纹横档轴结构设计

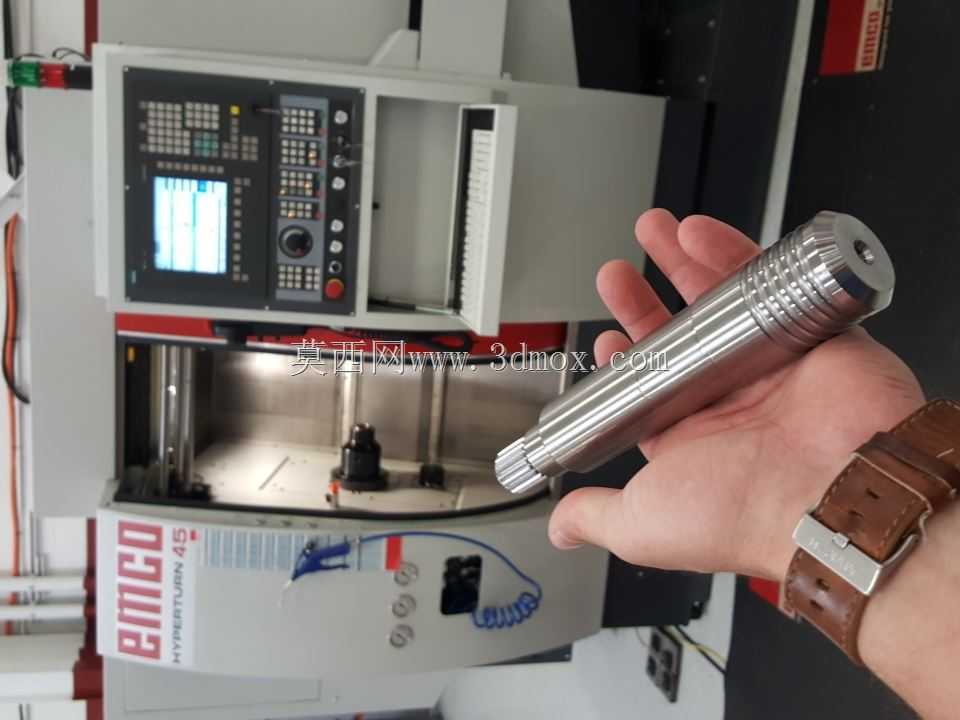

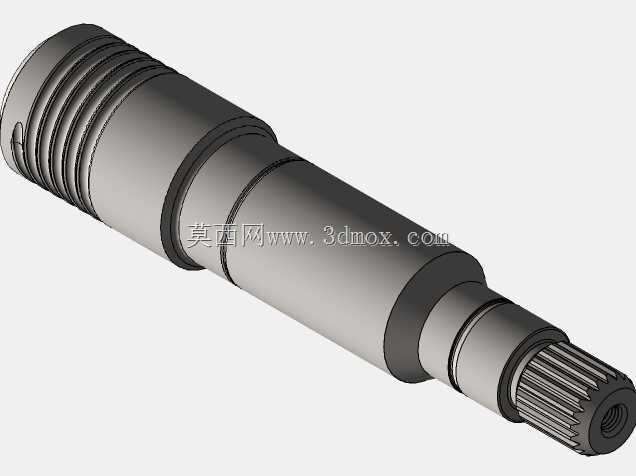

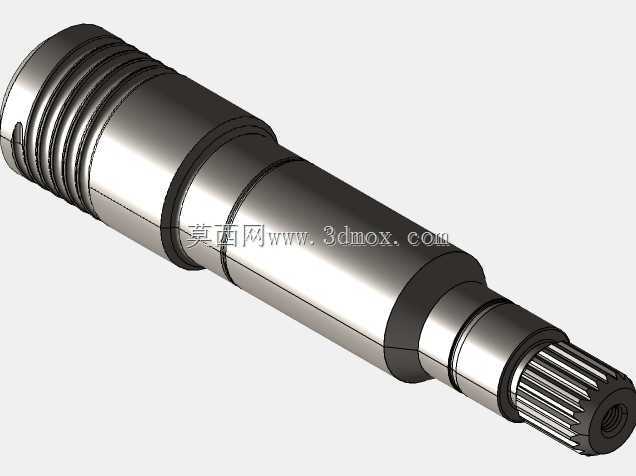

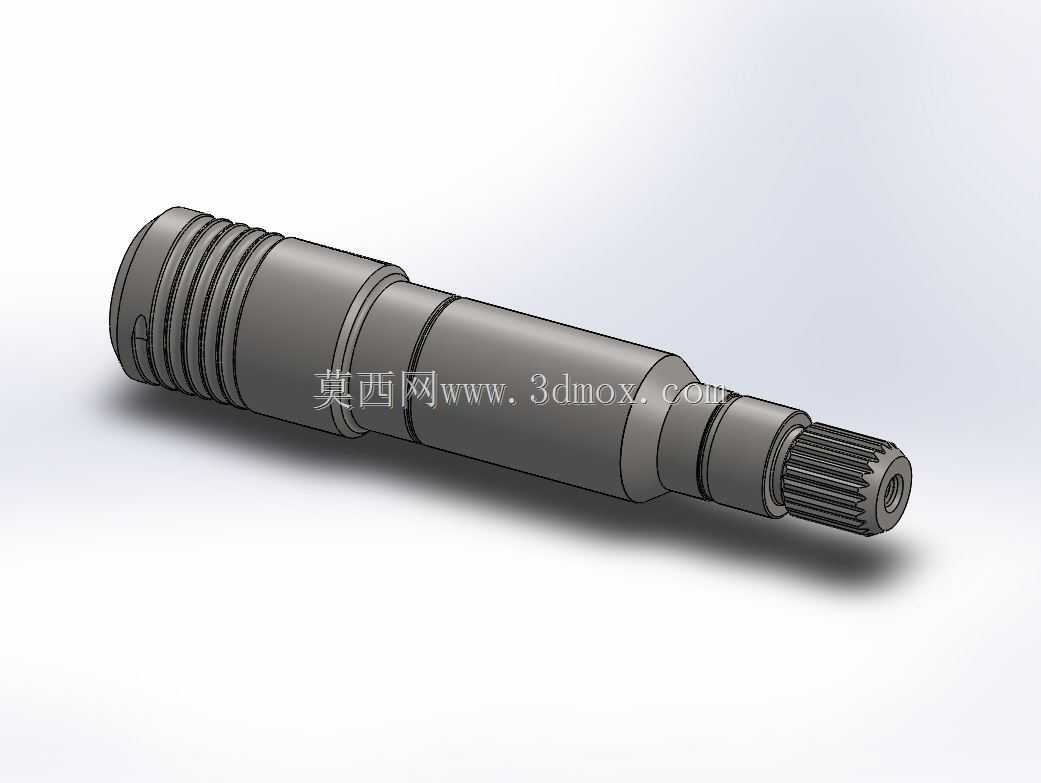

这款横档轴属于机床进给传动系统的核心承力零件，主要应用在普通车床、数控铣床的进给箱换挡机构中，承担换挡拨叉的定位支撑与扭矩传递作用，在设备运行过程中需要同时承受轴向换挡推力与周向旋转扭矩，对零件的同轴度、表面硬度与配合精度有较高要求。从结构设计来看，轴体采用阶梯轴布局，左端设置多圈环形密封槽与外螺纹段，密封槽用于安装O型密封圈，阻挡变速箱内润滑油沿轴端渗漏，外螺纹段则配套锁紧螺母，实现轴端轴承的轴向定位，锁紧后可通过止动垫圈防松，避免设备启停过程中螺母松动导致的轴系窜动。轴身中段为光轴配合段，分别对应不同内径的滚动轴承与隔套安装位，各阶梯轴肩的过渡位置均设计了圆角卸荷结构，可有效降低应力集中系数，避免轴件在交变载荷作用下出现疲劳断裂，光轴段的表面粗糙度控制在Ra1.6以内，保证与轴承内圈的配合贴合度，减少运转过程中的振动与磨损。轴体右端采用渐开线花键结构，与换挡齿轮的内花键配合传递扭矩，渐开线花键的齿向定心精度高，承载能力强，可适应换挡过程中频繁的滑动配合需求，花键末端设计有中心工艺孔，既作为轴类零件磨削加工的定位基准，也可在装配时用于引导轴件穿入齿轮内孔，避免花键齿磕碰损伤。设计过程中需要严格控制各配合段的同轴度公差，尤其是两端轴承安装位与花键段的径向圆跳动需控制在0.02mm以内，否则会导致齿轮啮合偏载，出现运转异响、齿面过早磨损的问题。安装边界方面，轴件的总长度需匹配进给箱的腔体宽度，各阶梯段的直径需对应箱体上轴承孔、隔套、齿轮的内孔尺寸，装配时需从箱体一侧穿入，依次套装轴承、隔套、换挡齿轮后，在左端螺纹段拧入锁紧螺母固定，花键段的滑动行程需匹配换挡拨叉的移动距离，保证齿轮可顺利切换至不同啮合挡位，实现进给速度的调整。轴件的材质通常选用40Cr调质钢，表面淬火硬度达到HRC45-50，兼顾芯部韧性与表面耐磨性，可适应长期频繁换挡的工况需求，密封槽的尺寸需匹配对应线径的密封圈，保证密封压缩量在合理范围，既避免密封失效漏油，也防止密封圈过度压缩过早老化。
