小型航模发动机动力测试台架结构

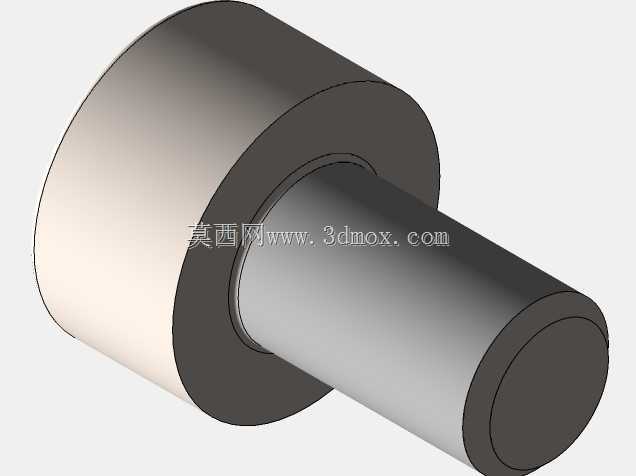

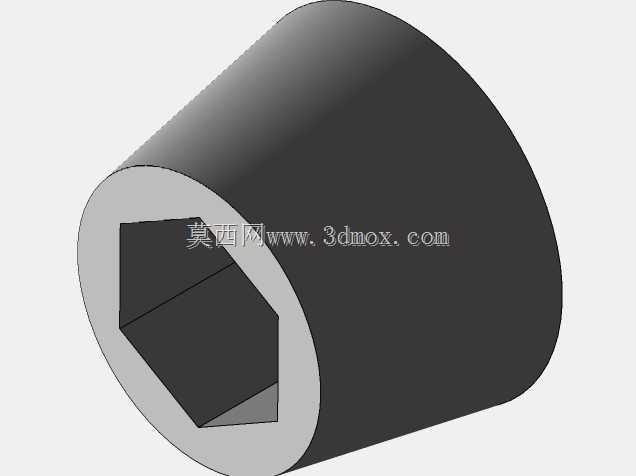

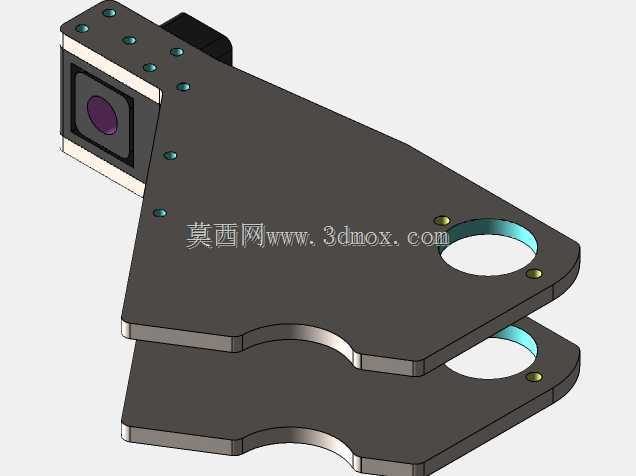

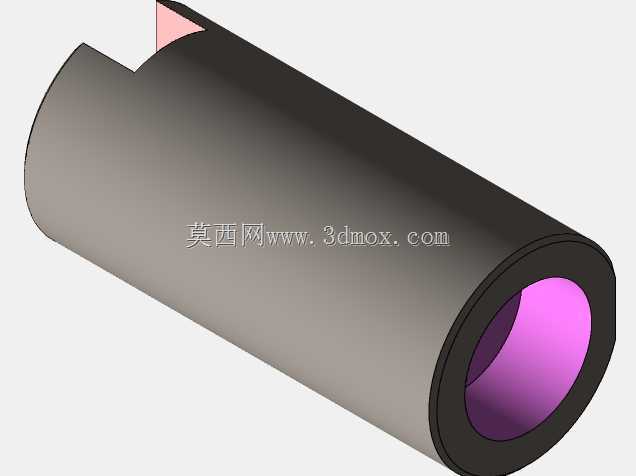

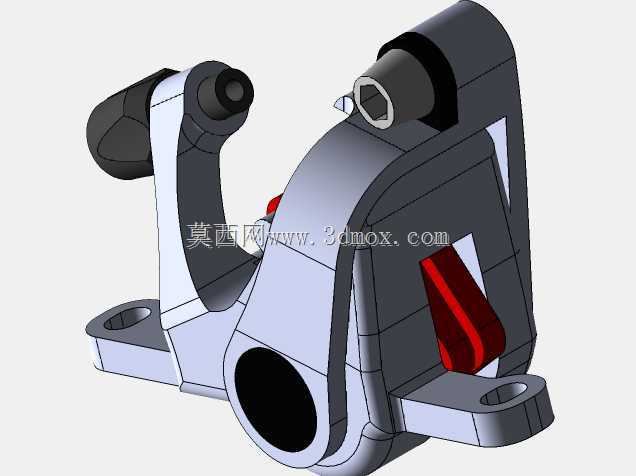

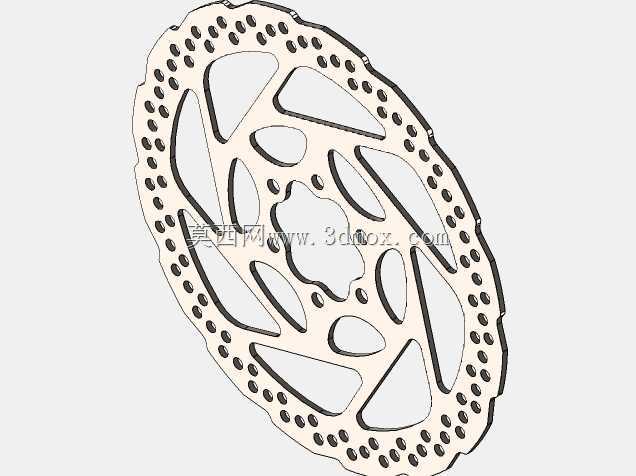

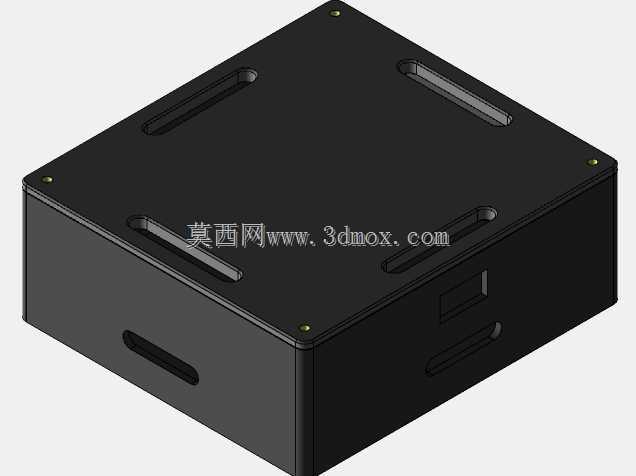

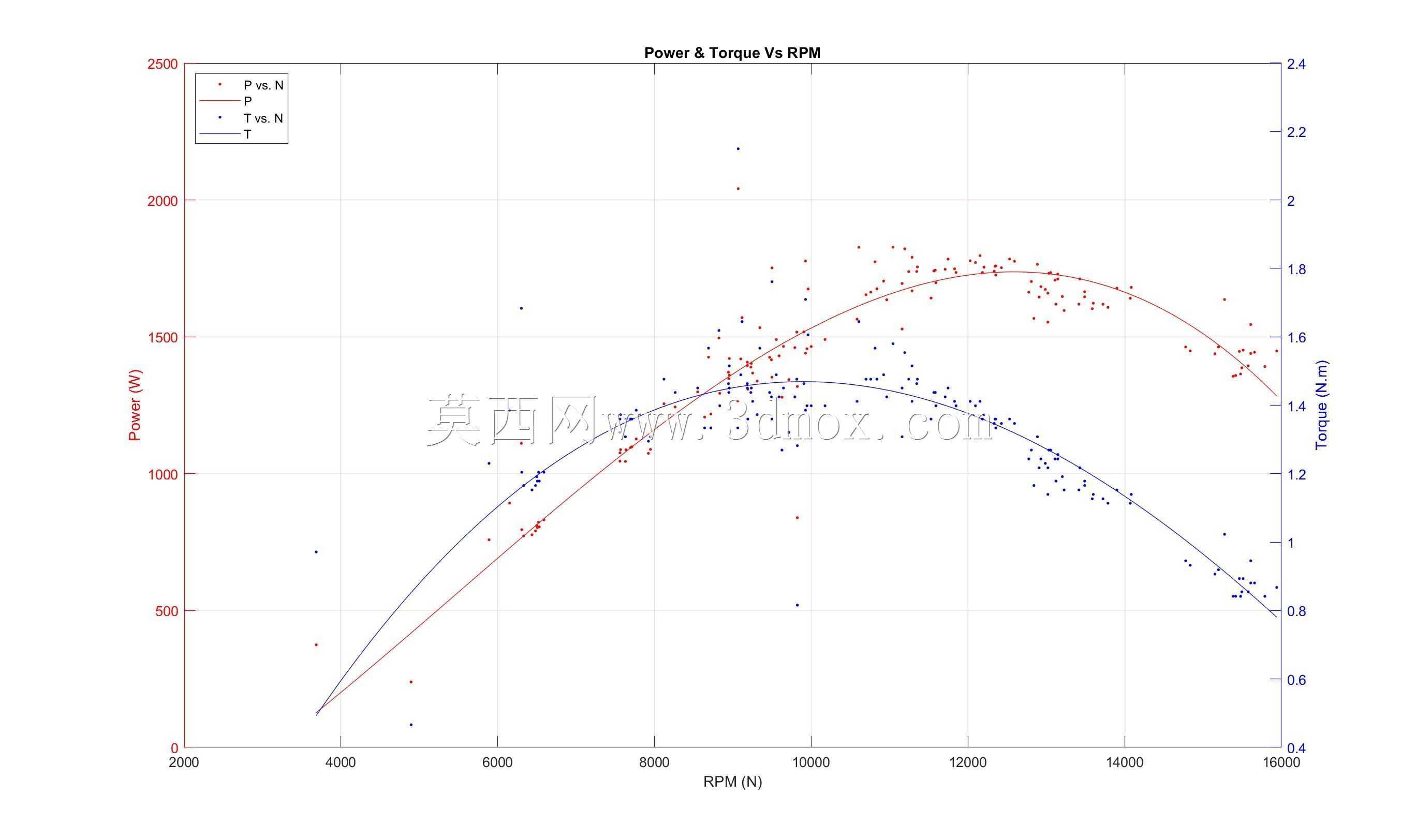

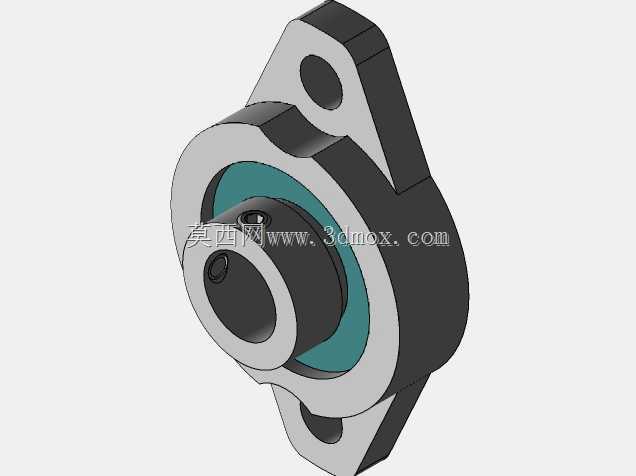

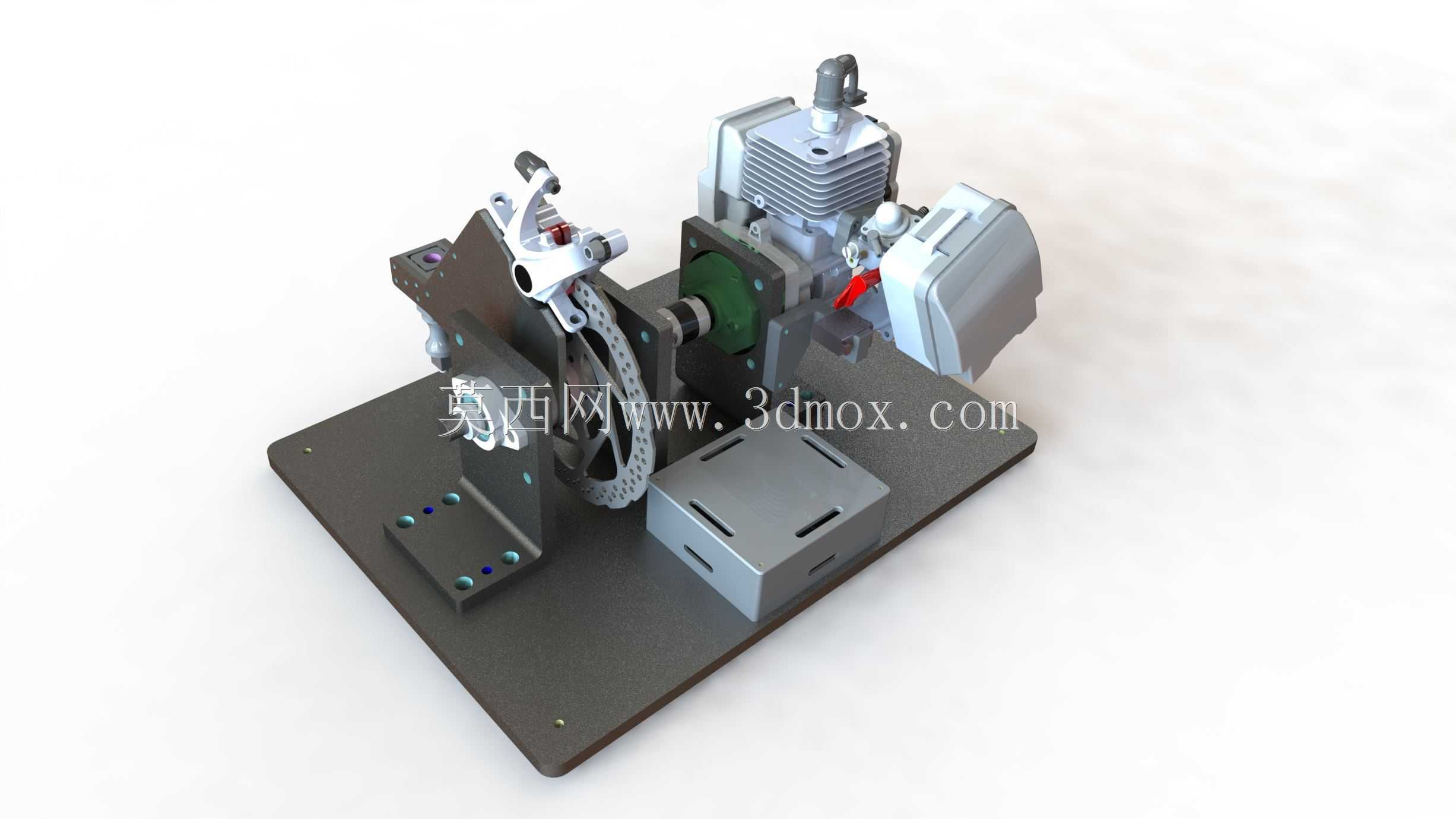

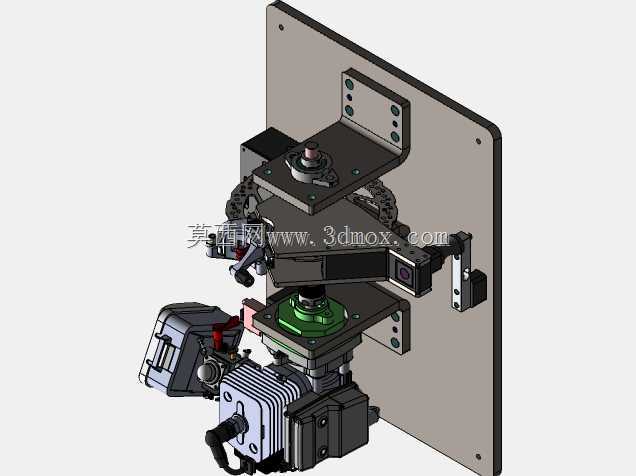

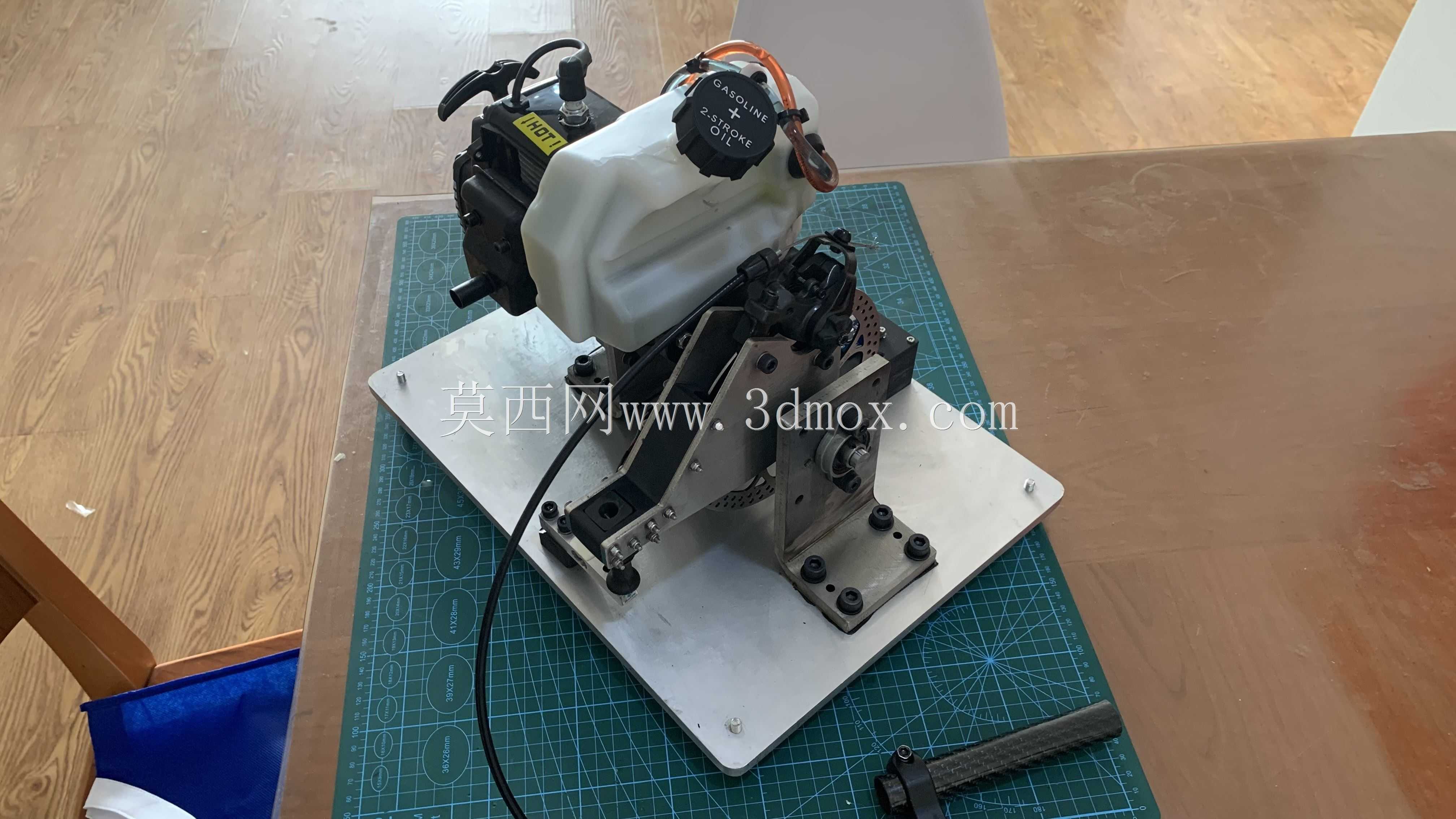

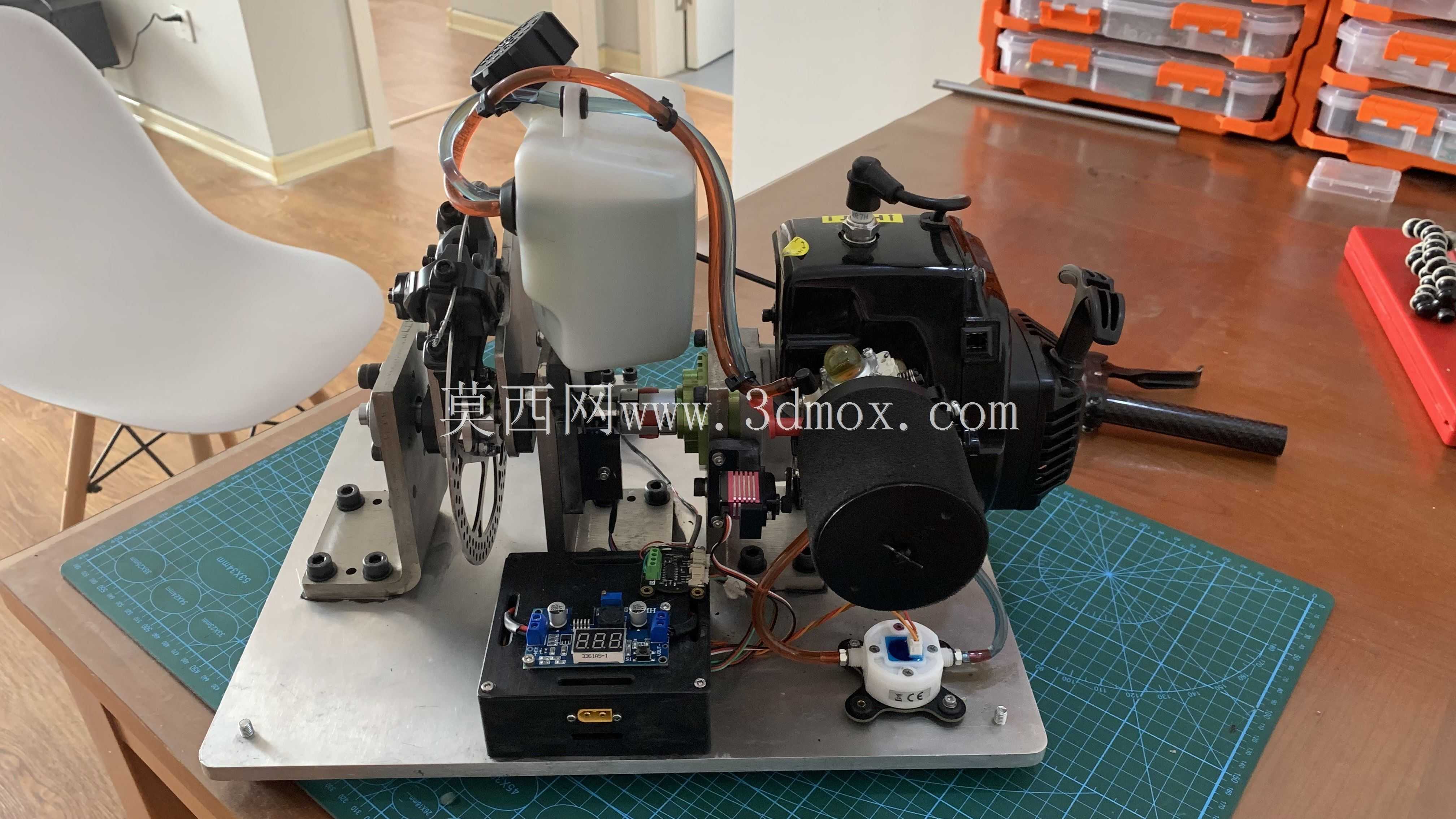

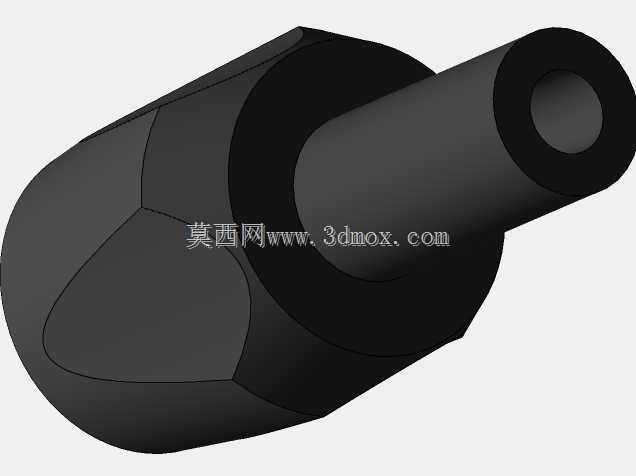

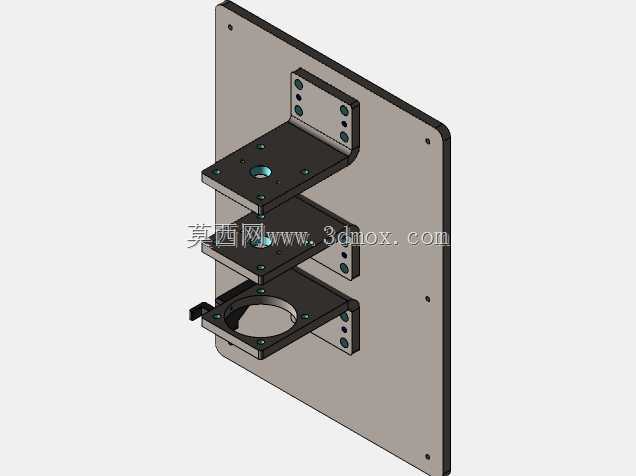

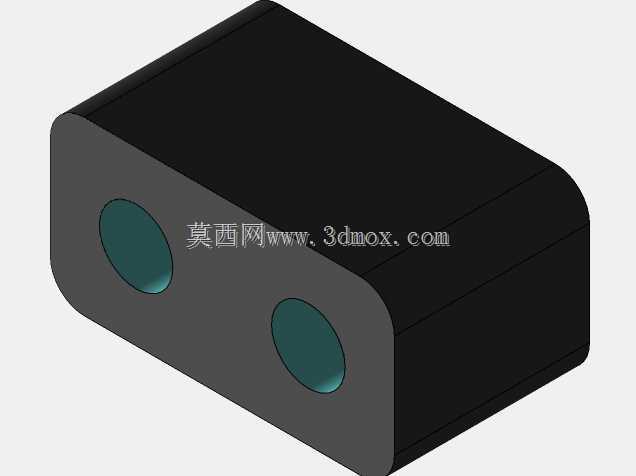

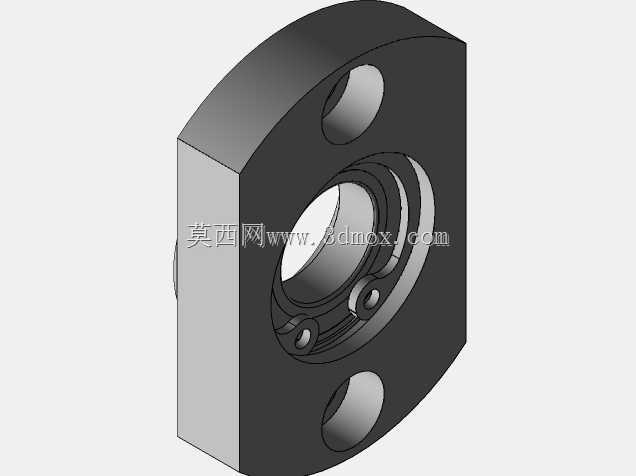

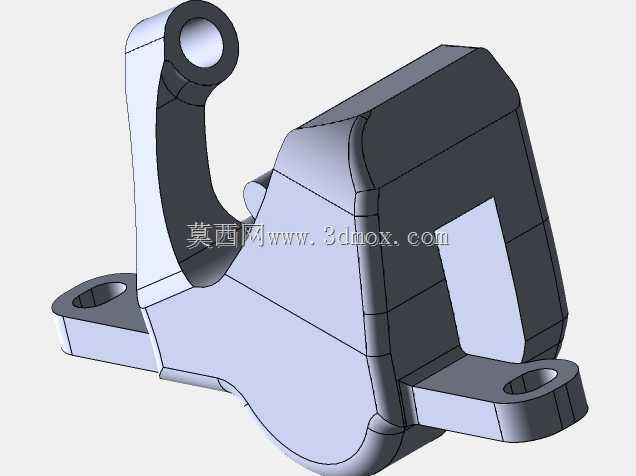

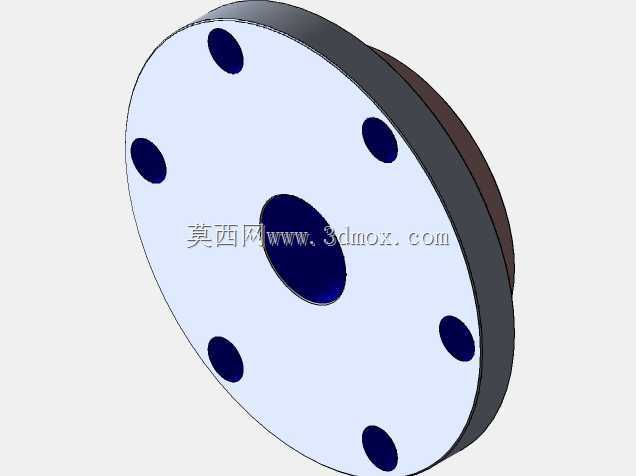

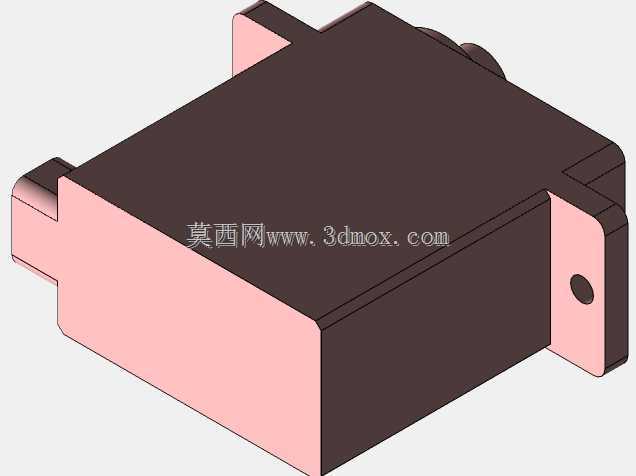

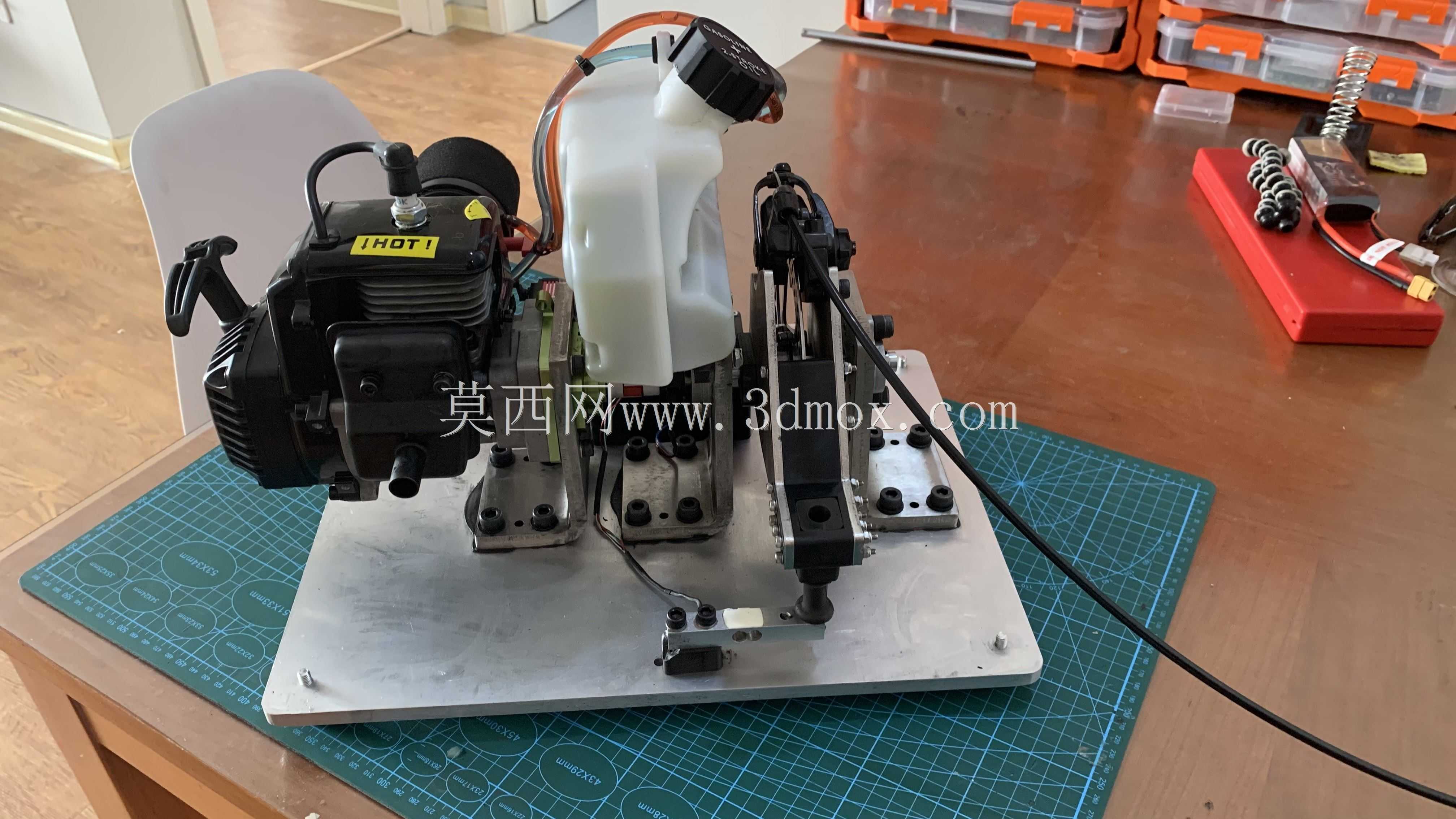

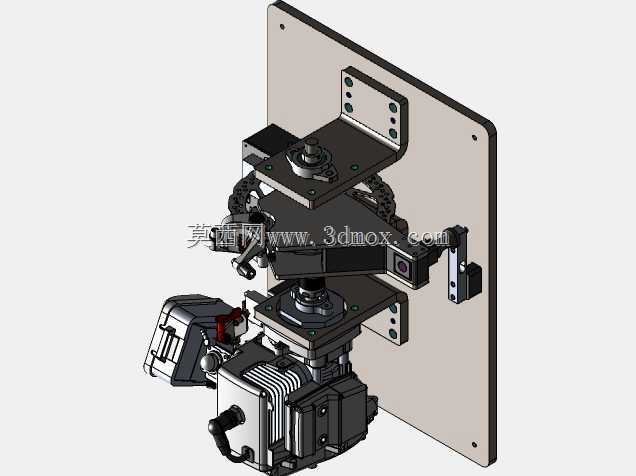

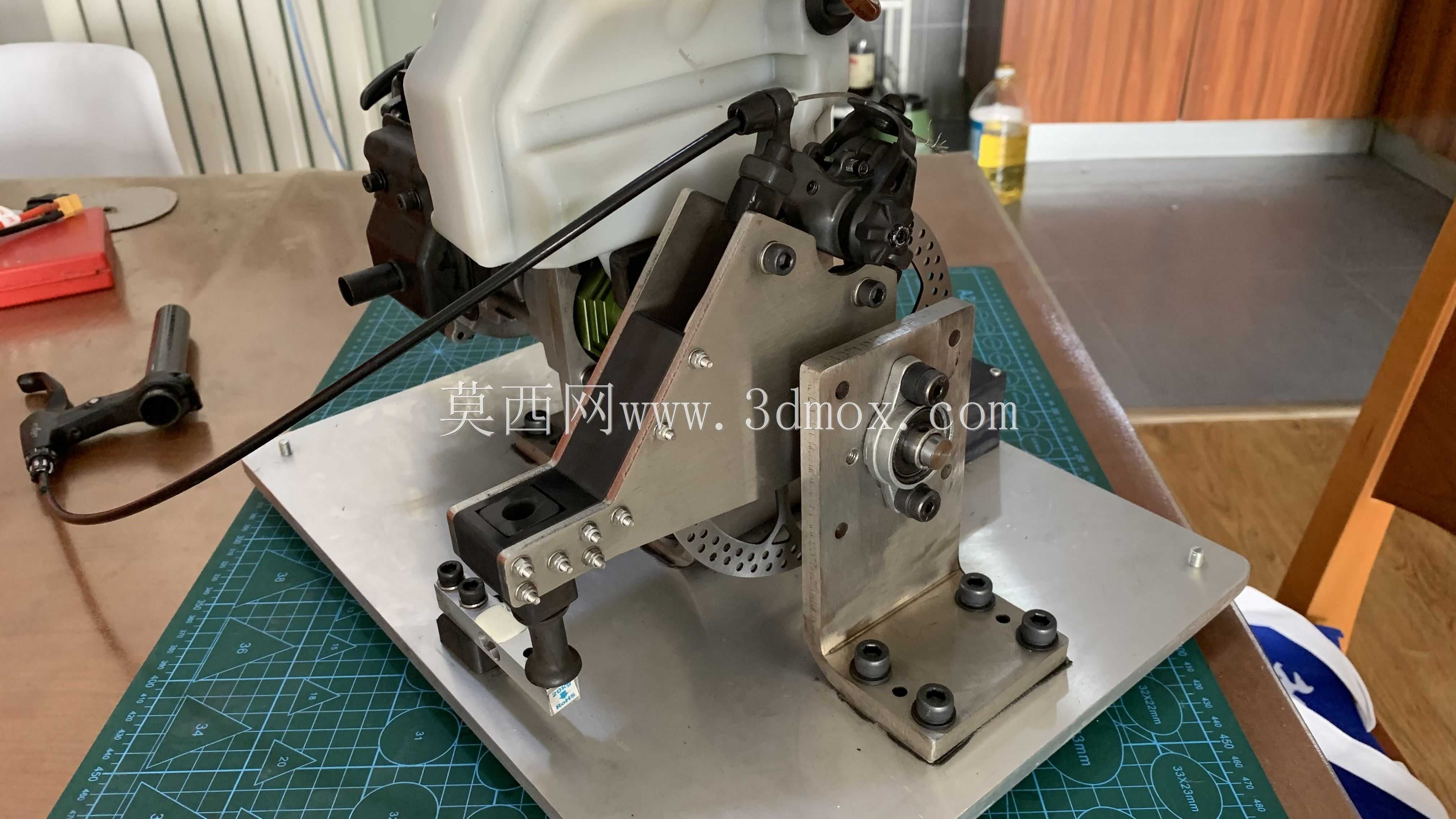

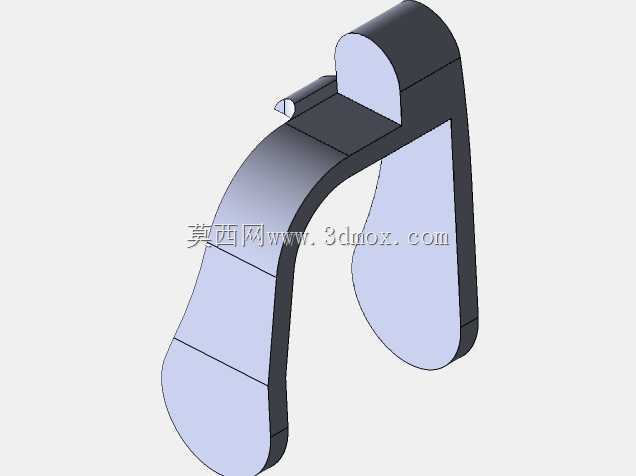

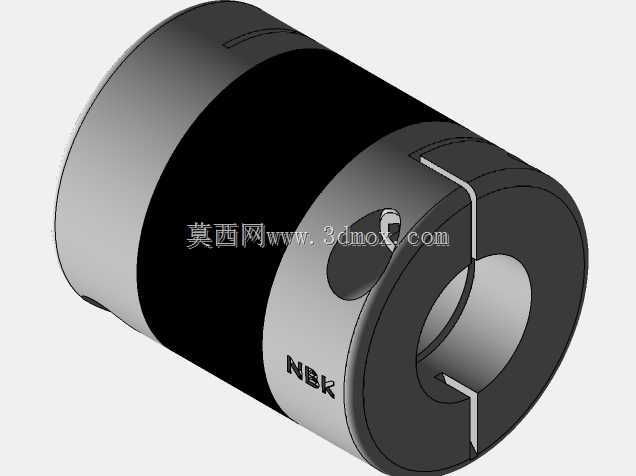

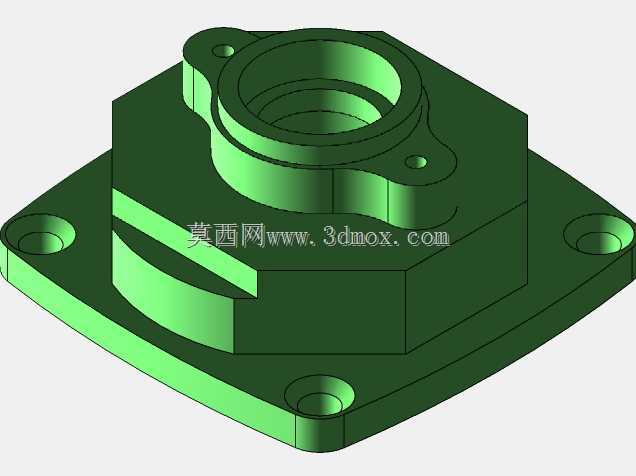

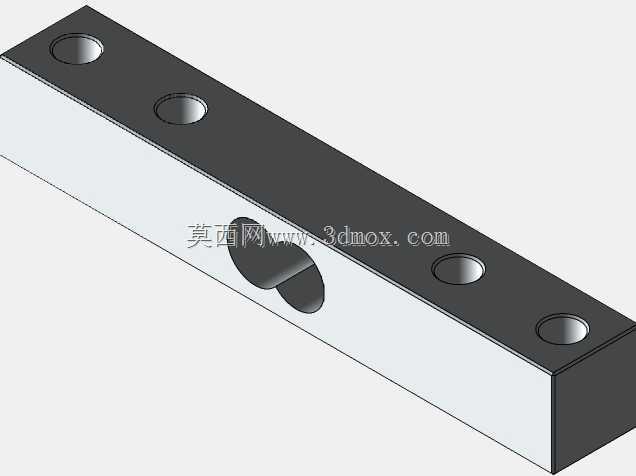

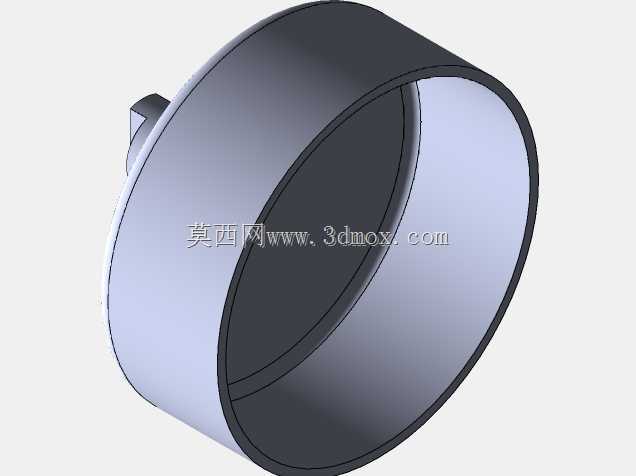

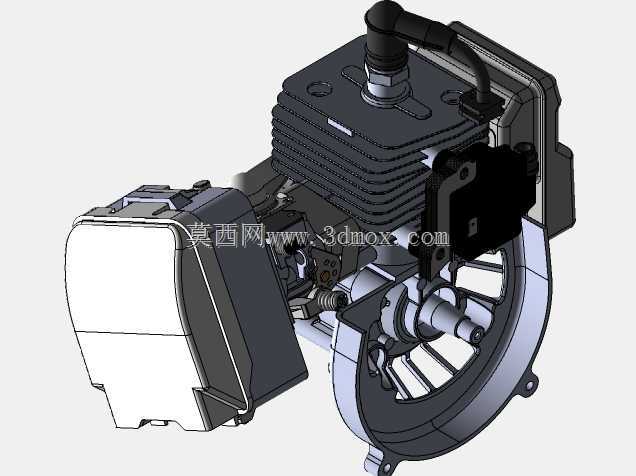

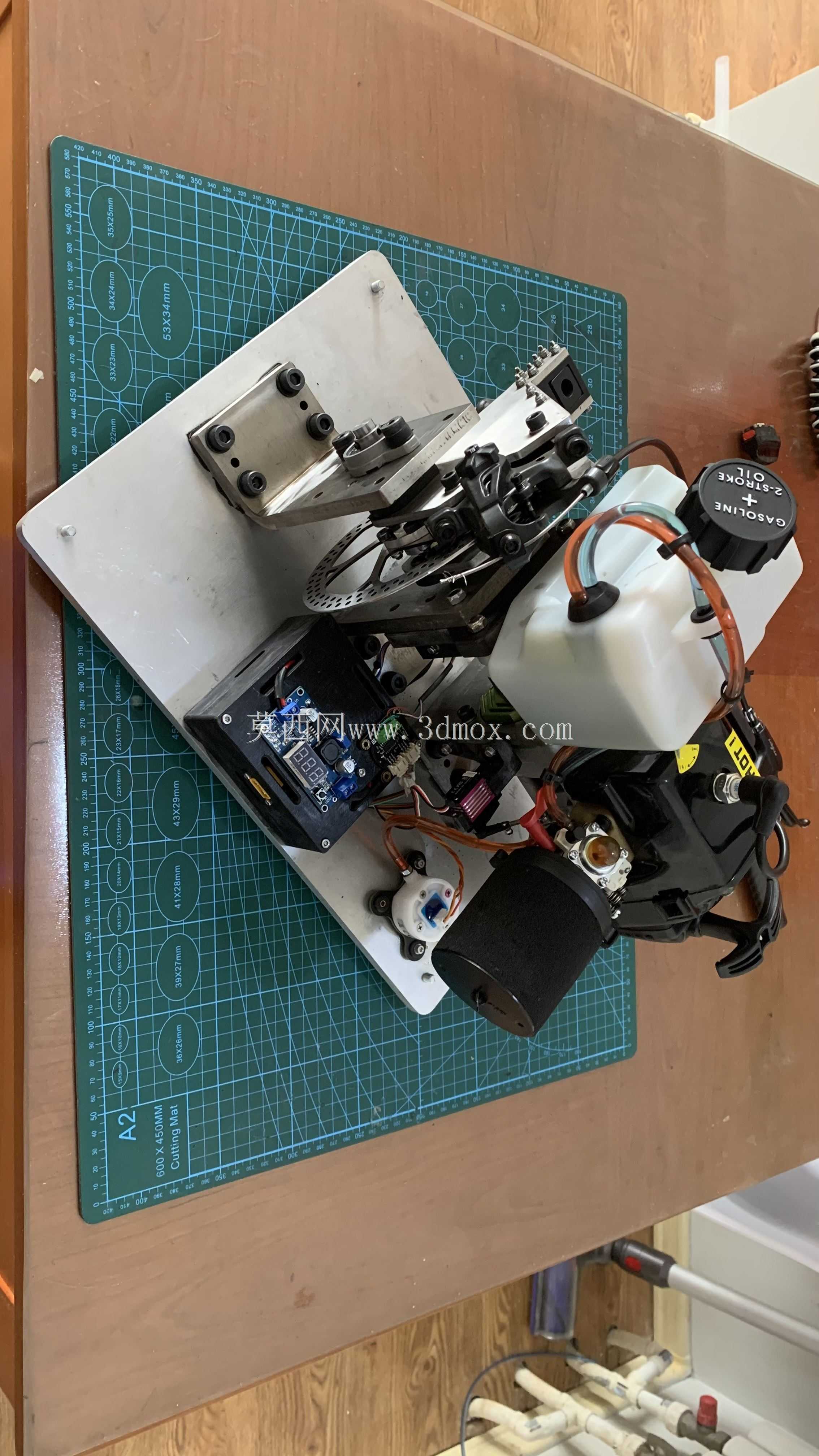

这套测试装置主要面向小排量内燃动力的性能标定场景，多用于航模、小型竞速动力单元的出厂校验与改装调试环节，可在实验台环境下模拟动力实际负载工况，获取不同油门开度下的输出扭矩、转速对应关系，为动力匹配、传动系统调校提供实测数据支撑。整套装置采用底板集成式布局，所有功能部件均安装在一块平整的金属安装基板上，基板预留多组阵列排布的安装孔位，可适配不同安装孔距的小型动力单元固定需求，安装边界可覆盖常见的单缸两冲程、四冲程小排量航模发动机，固定点位采用腰型孔设计，允许一定范围内的安装位置调整，抵消不同动力单元输出轴的中心高偏差。装置的加载与检测单元集成在动力输出侧，通过传动链轮与动力输出轴连接，链轮传动结构可根据测试需求更换不同齿数的链轮，调整传动比适配不同转速区间的测试需求，避免传感器超出量程。加载侧集成的传感单元可实时采集输出轴的扭矩、转速数据，配套的安装支架采用分体式拼接结构，部分支撑构件采用轻量化加工方式制作，在保证结构刚度的前提下降低整体台架的自重，同时减少支架本身的形变对测试数据精度的干扰。设计过程中针对高转速工况下的振动问题做了专项优化，主支架与底板之间增设橡胶缓冲垫，阻隔动力运行时的高频振动传递到底板引发共振，同时对旋转部件做了动平衡校核，在一万转以上的高转速运行区间仍能保持结构稳定，不会出现轴系偏摆、结构松动的问题。装置的动力固定位设置了可调式夹紧结构，可快速完成不同外形尺寸动力单元的装夹固定，无需额外制作专属转接支架，降低多型号测试的准备成本。台架上预留了传感模块的安装位，可根据测试需求拓展温度、流量等额外参数的采集功能，满足不同维度的性能测试需求，整套结构的走线槽集成在底板侧边，可规整布置传感线路与油门控制线路，避免运行过程中线路卷入旋转部件引发故障。
